SAMMLERHIGHLIGHT!
SEHR SELTENES SCHERENFERNROHR
CARL ZEISS WIEN
M. 17 Z. - 15x 3,3°

mit 15-facher Vergrößerung!

EINZIG BEKANNTES BELEGSTÜCK!

Mit ÜK-Abnahme und beleuchtbarer Strichplatte!

Das 15-fache Scherenfernrohr von Zeiss Wien ist eine besondere
Rarität und bisher das einzig bekannte Belegstück von einem
Scherenfernrohr in überdimensionaler Größe mit 15-facher Ver-
größerung und 60 mm Objektive. Mit gespreizten Armen hat es
mehr als einen Meter Ausladung. Ein ähnliches Modell ist
das SF17 Winkelfernrohr für zwei Beobachter mit ebenfalls
15-facher Vergrößerung.

http://www.fernglasmuseum.at/museum/zeiss_wien_winkelfernrohr_sf17/zeiss_wien_winkelfernrohr_sf17.html

Dr. Hans Seeger dokumentiert das Stück in seinem neuen
Buch "Zeiss Handferngläser 1919 - 1946" und betont die
Wichtigkeit dieses historischen Fundes.

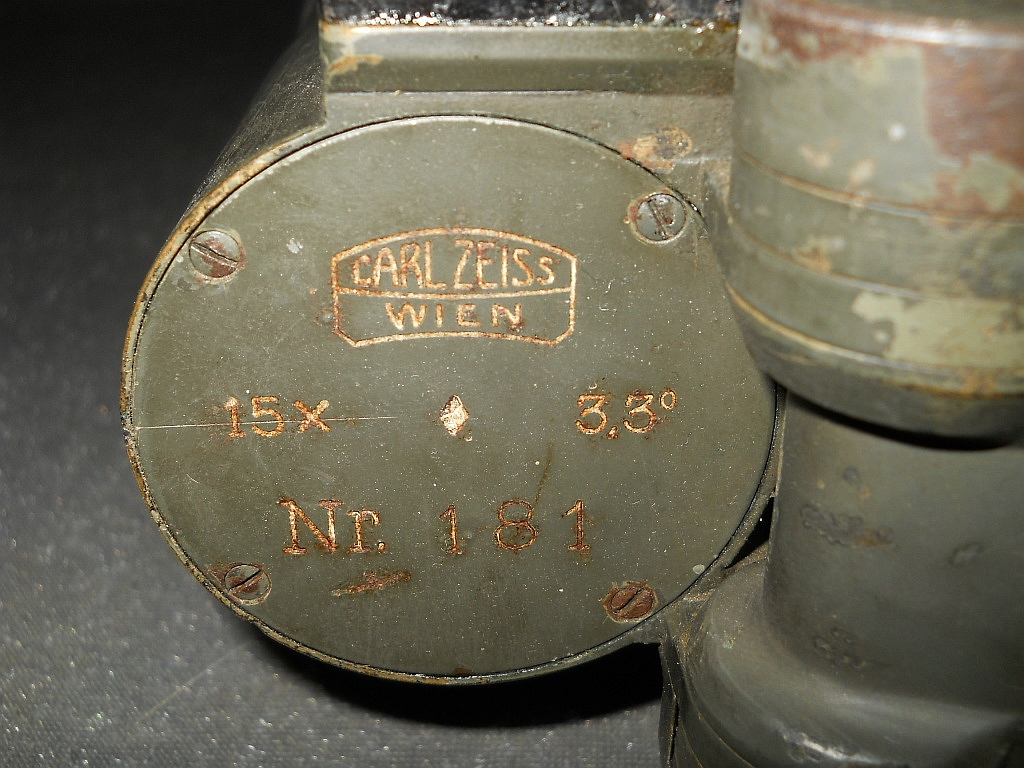

Die Kenngröße ist 15x60. 15-fache Vergrößerung mit 60 mm
Objektive. Die Seriennummer ist 181. Vermutlich wurden
nur wenige von diesem Modell hergestellt.

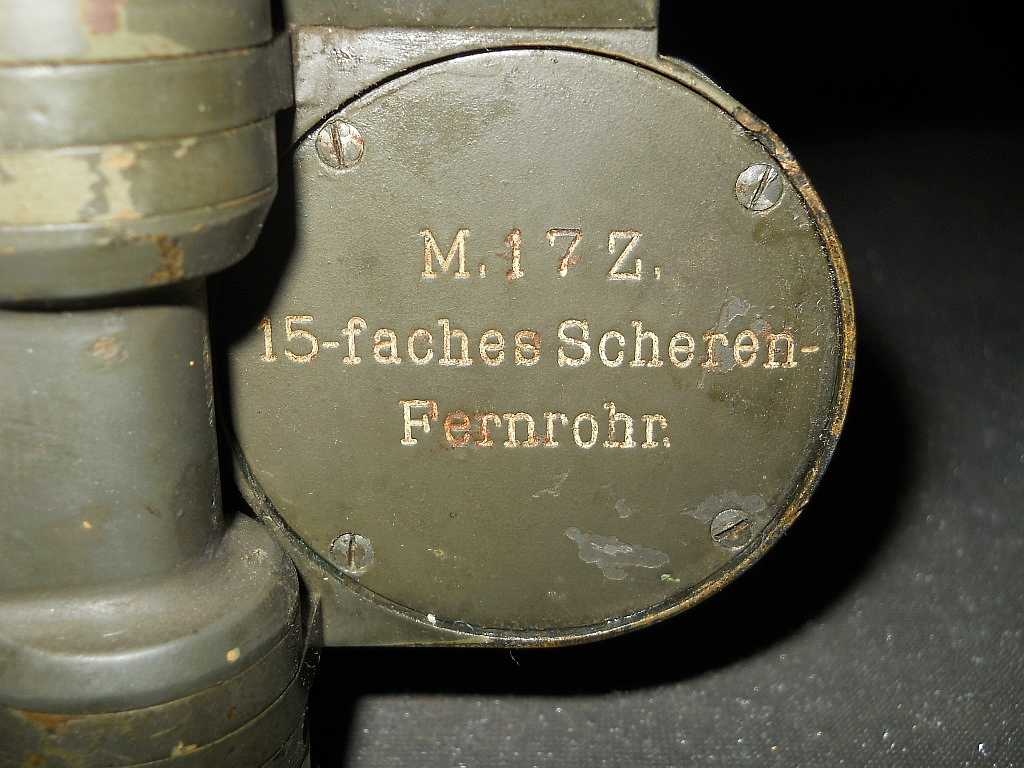

M.17 Z. bedeutet Modell 1917 Zeiss.

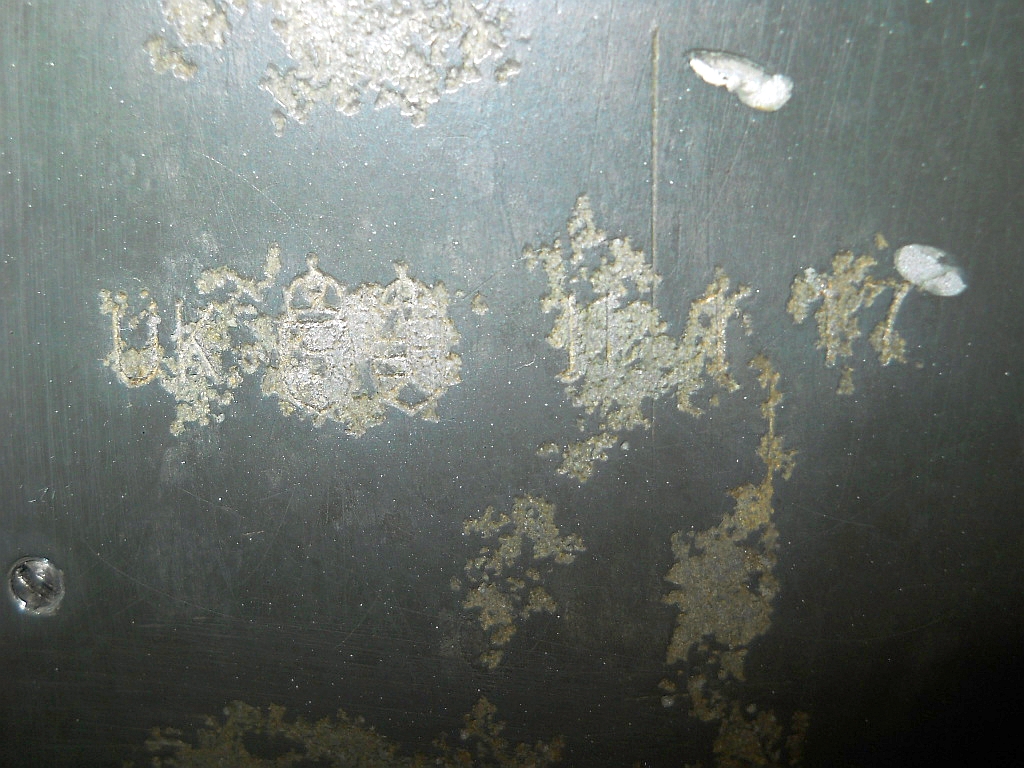

Die militärische Abnahme vom Übernahmekommando (ÜK)
mit dem Österreich - Ungarischen Doppelwappen vom
11.1.1917 lässt auf die Herstellung in 1916 schließen.

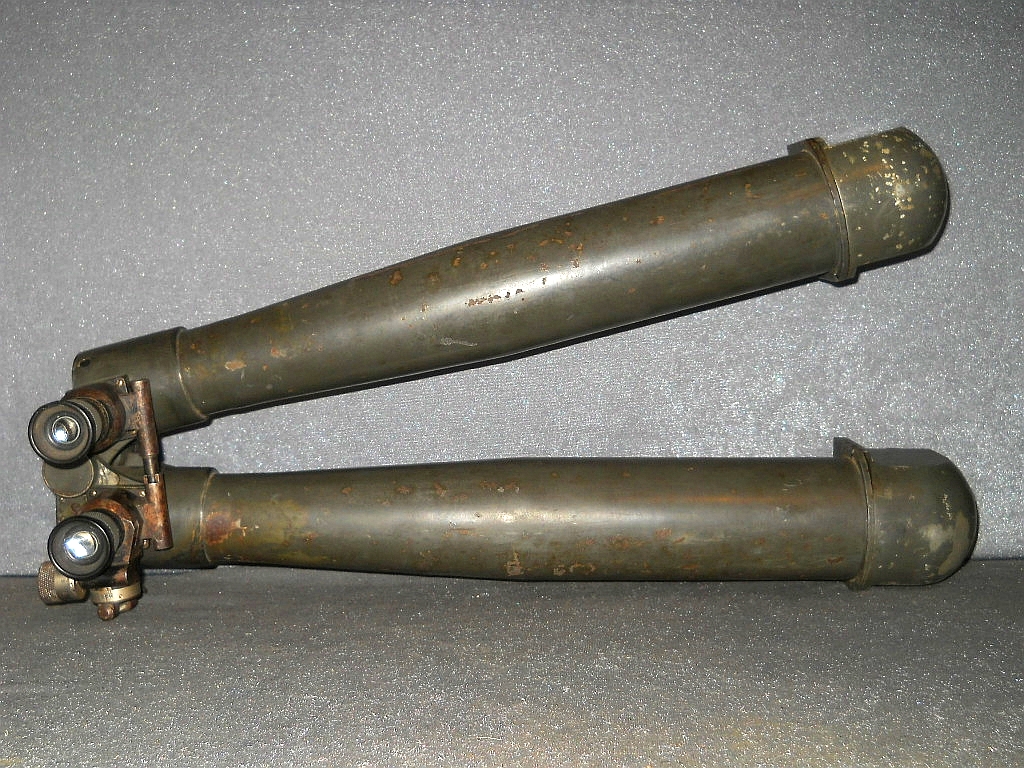

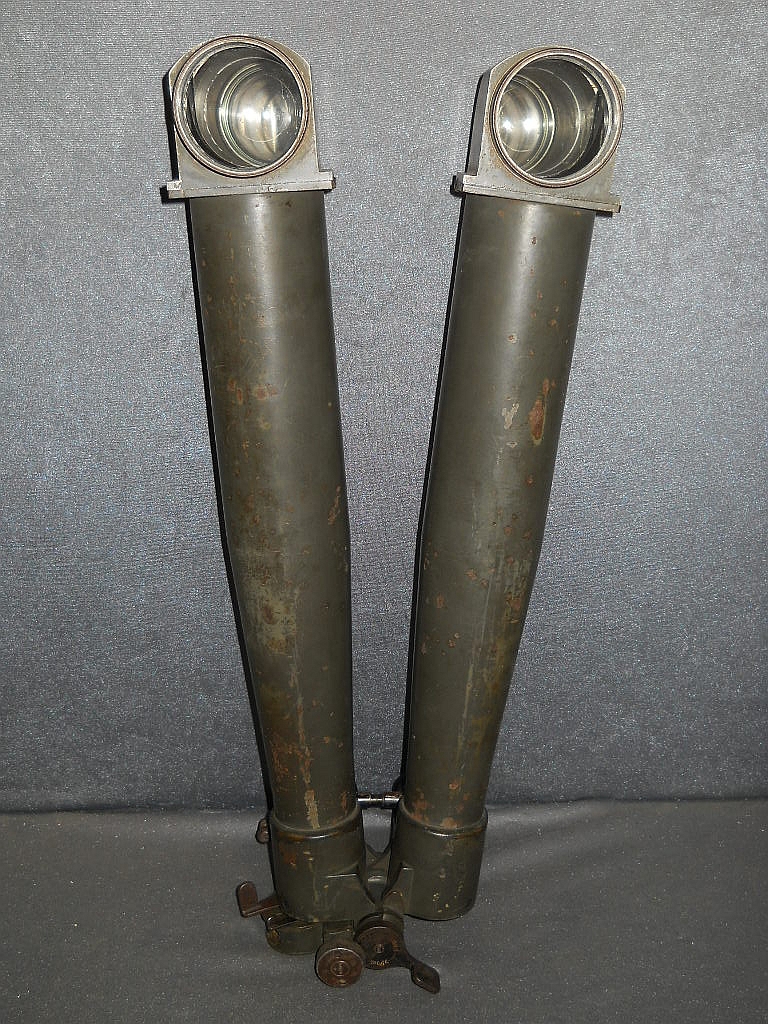

Scherenfernrohre haben zwei Gebrauchsstellungen. Mit hoch-
gestellten Armen kann man geschützt aus einer tiefer liegen-
den Deckung blicken.

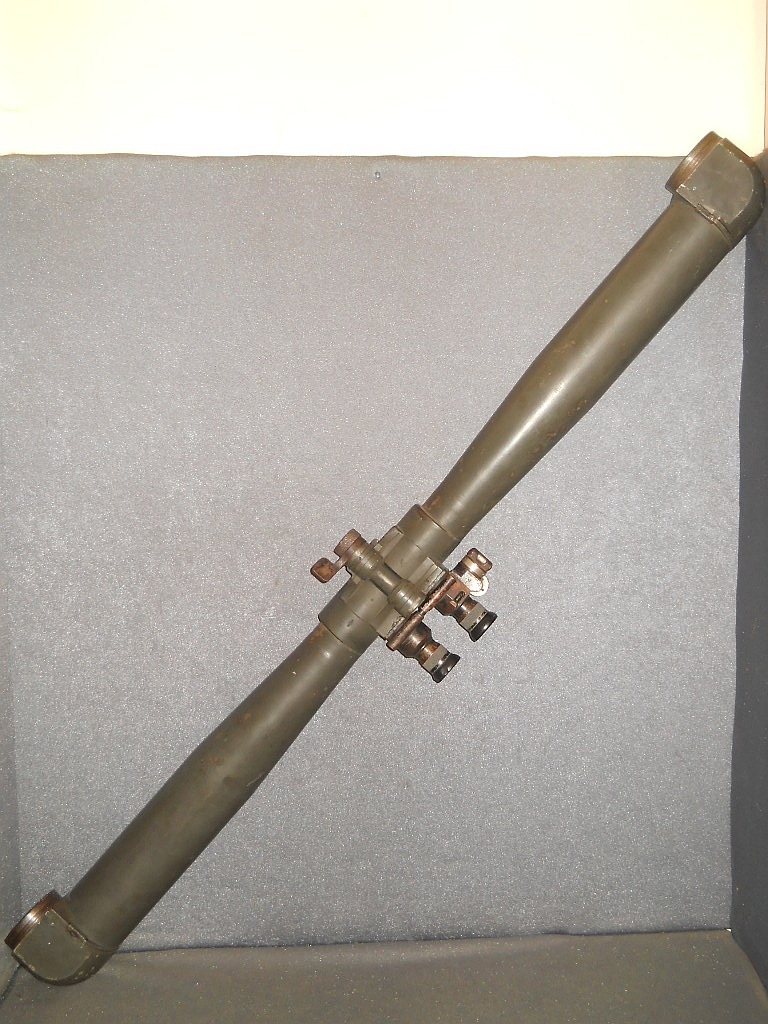

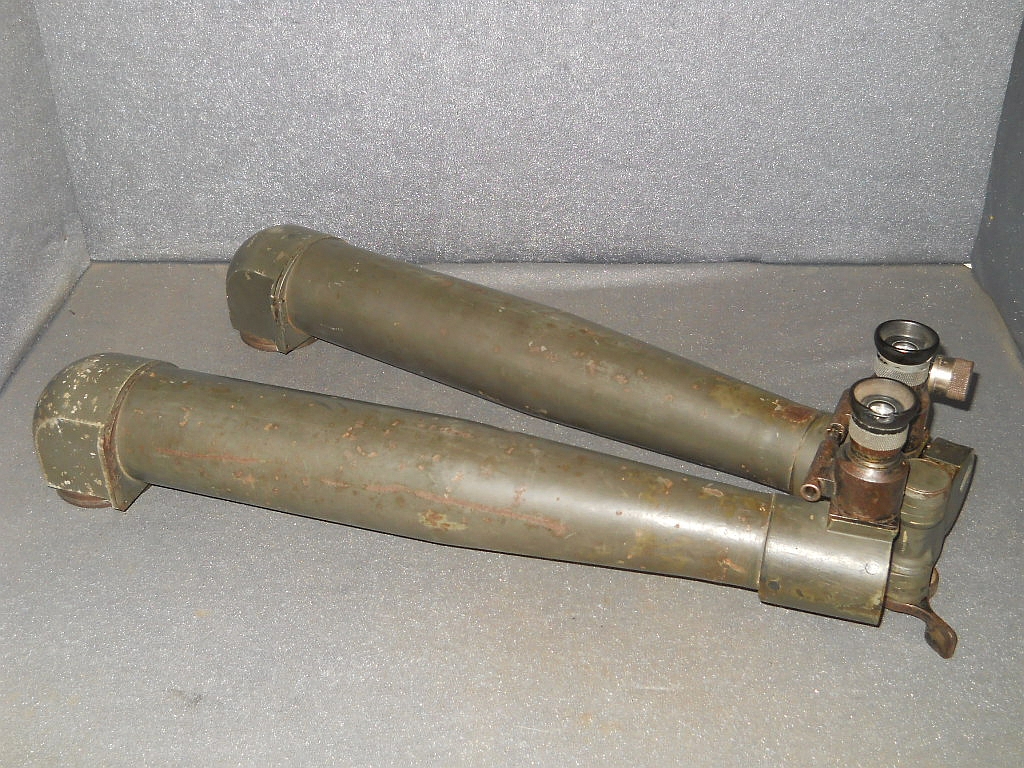

Mit waagrecht ausgestreckten Armen kann man hinter einem
Baum stehend  beobachten ohne gesehen zu werden.
Dabei kommt die erhöhte Stereoskopie zur Wirkung die ein
sehr plastisches Bild vermittelt.

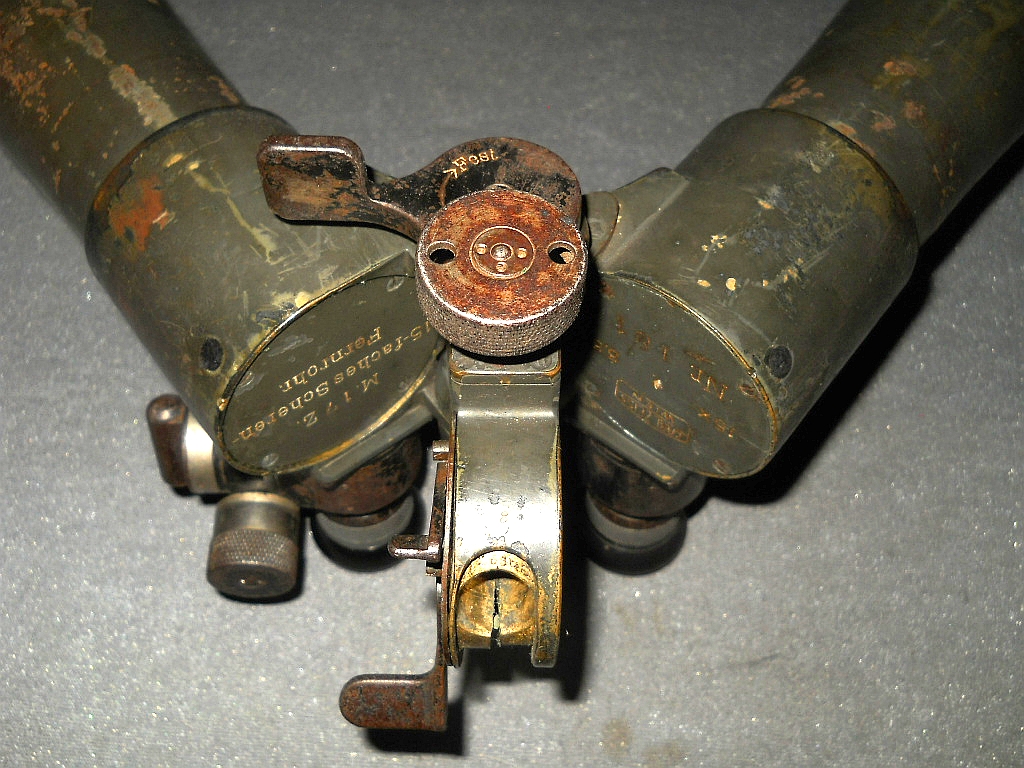

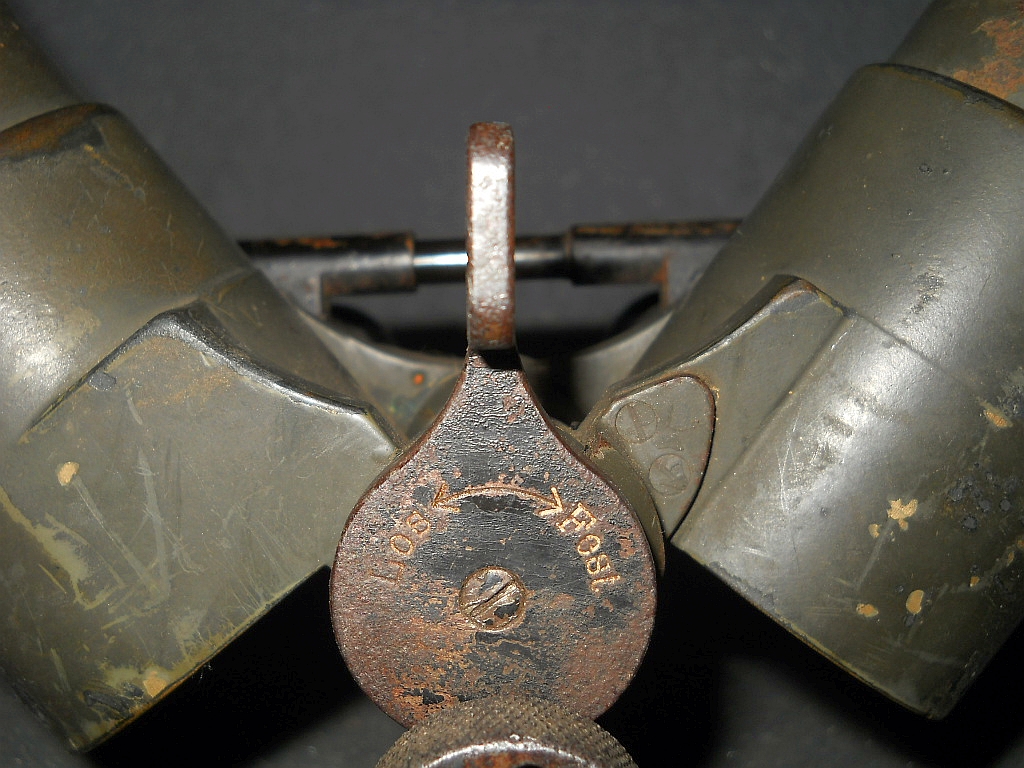

Der Hebel zum Fixieren der Arme in der gewählten Stellung.

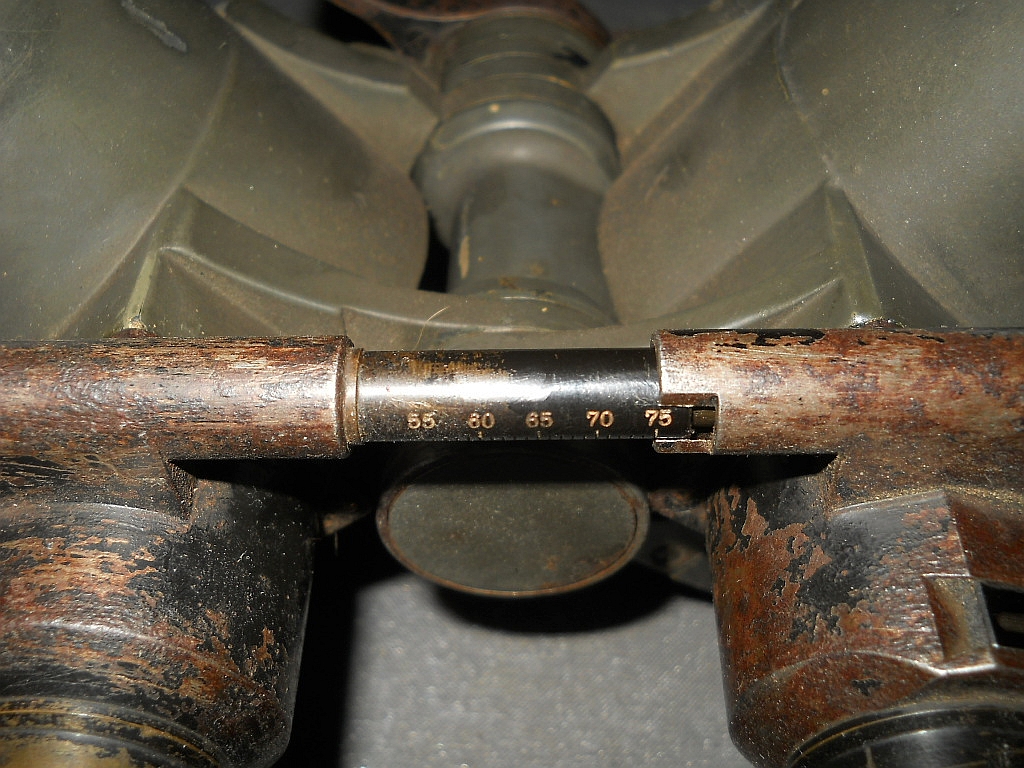

Die Skala der eingestellten Augenweite ist in beiden Stellun-
gen zum Ablesen.

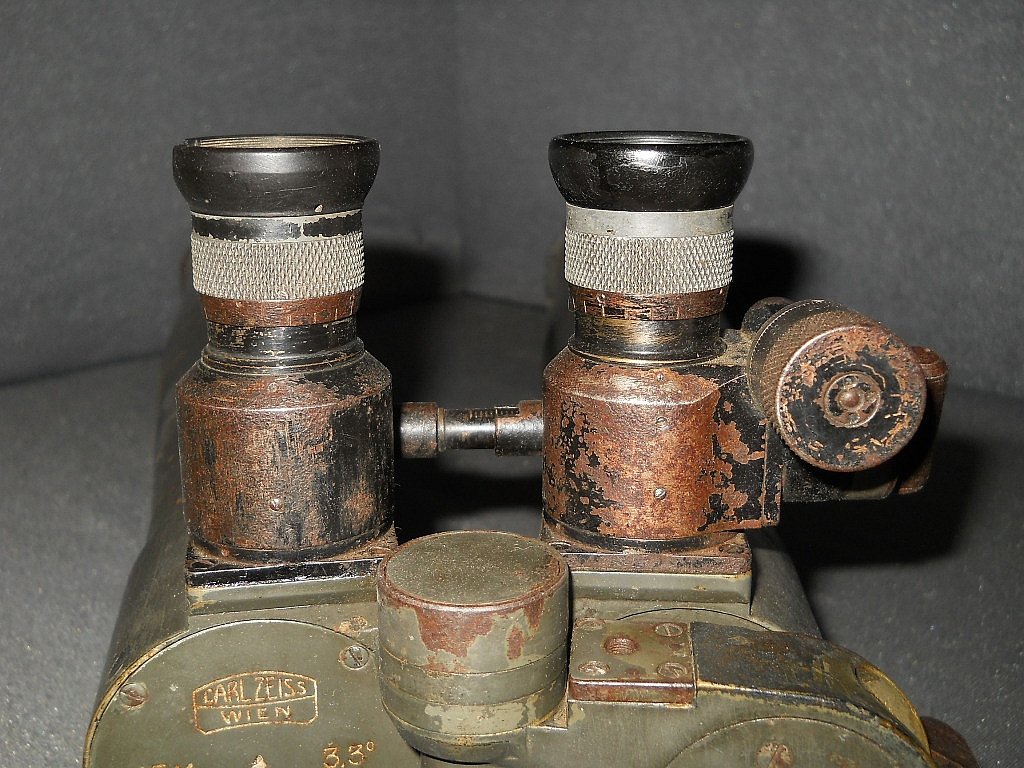

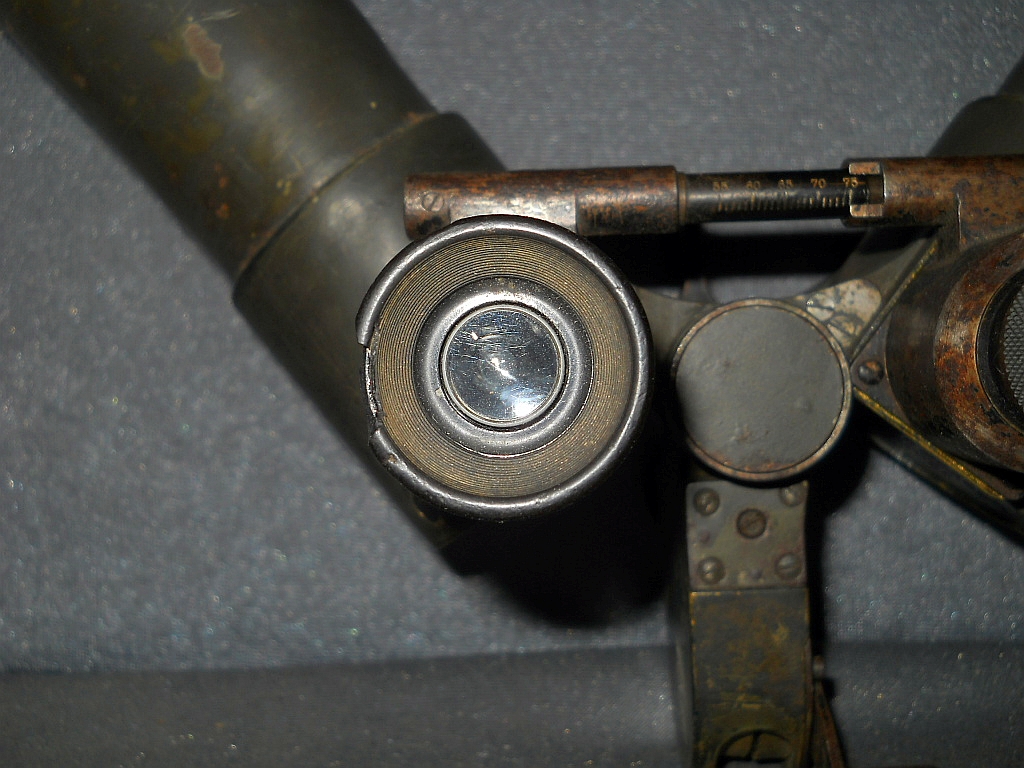

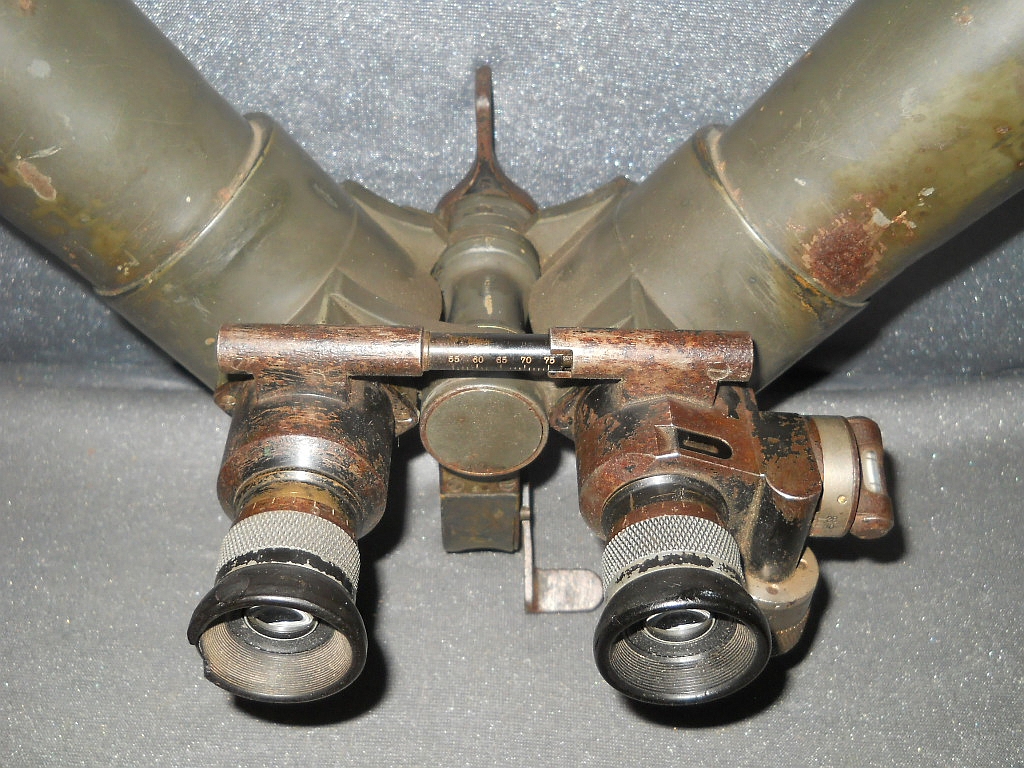

Die Okulare sind auf dem Prismenkorpus aufgeschraubt. Das
Scherenfernrohr beinhaltet ein Dachkant-Prismensystem.

Die Stativaufnahme.

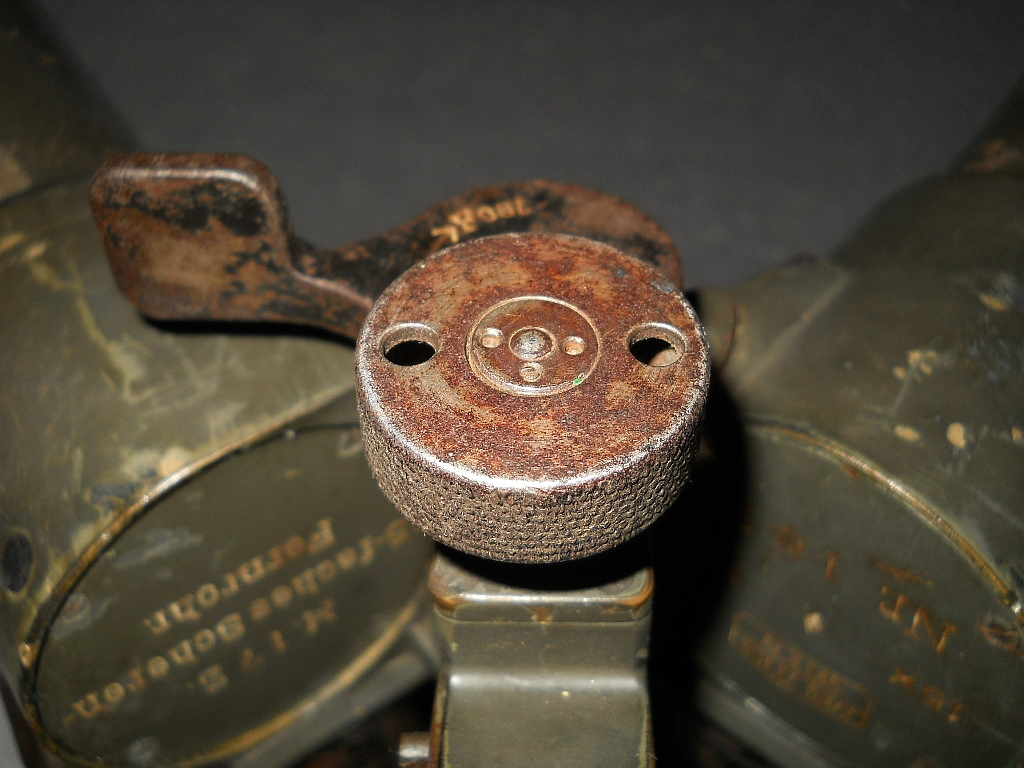

Mit der Rändelschraube kann das auf dem Stativ montierte
Scherenfernrohr vertikal verstellt werden.

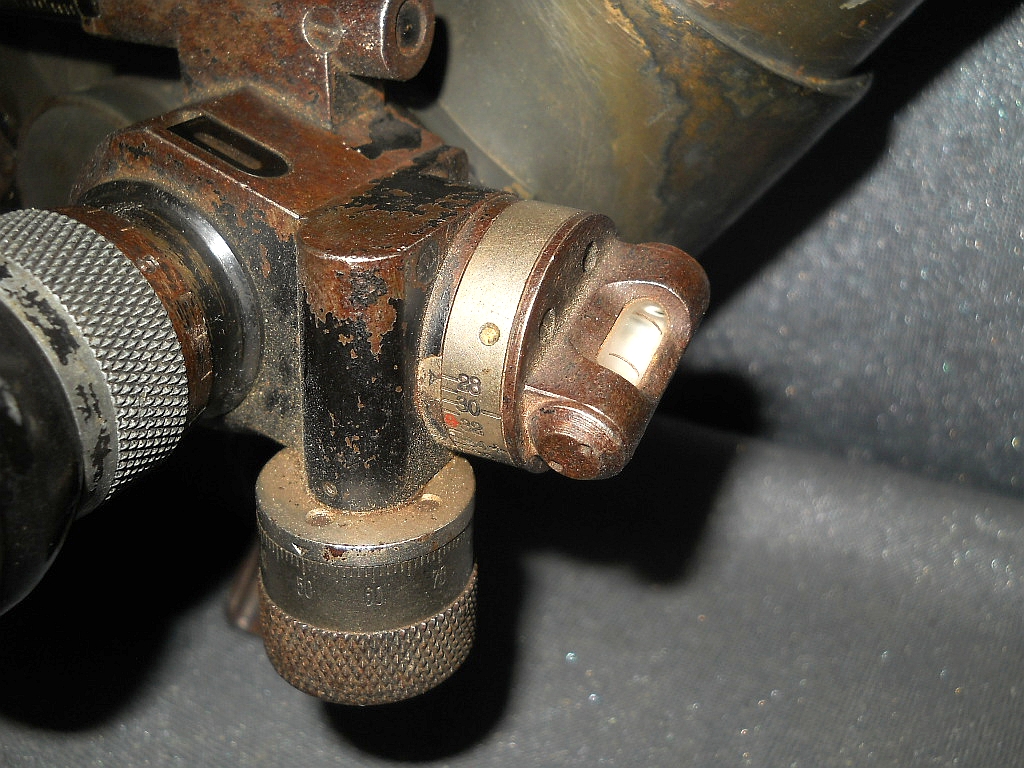

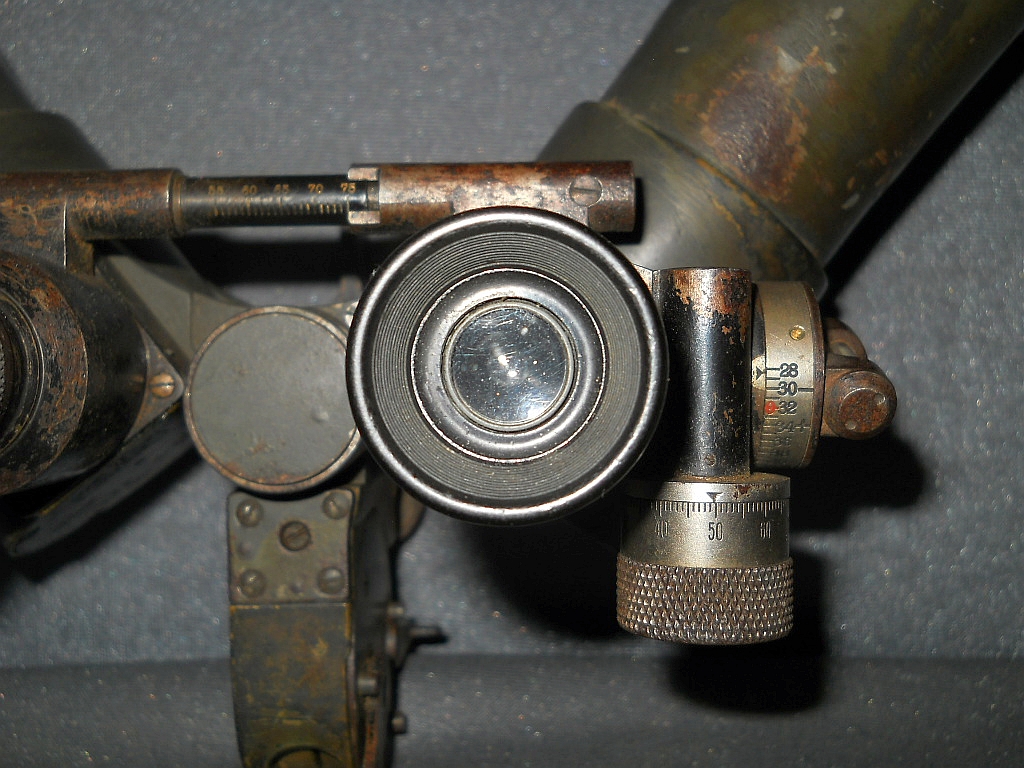

Die Geländemesswinkellibelle mit Stellrad für artilleristische
Berechnungen.

Die rechte Durchsicht mit Strichplatte.

Die linke Durchsicht.

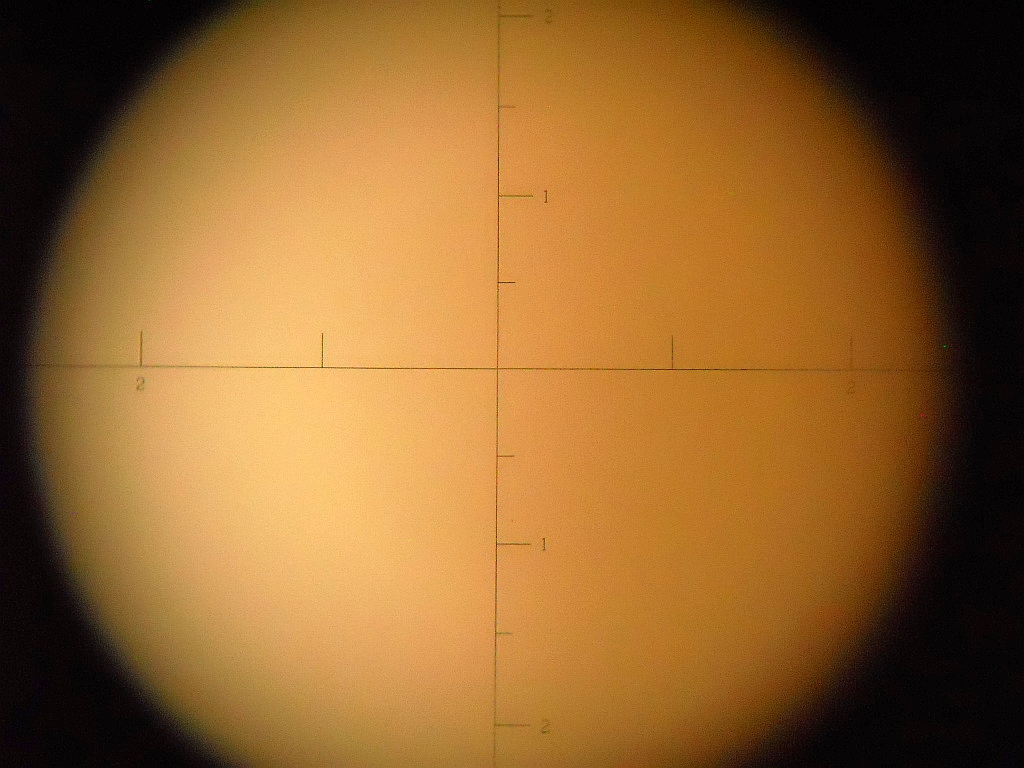

Die Strichplatte im Detail.

Breite = 18 cm, Höhe = 62 cm, Gewicht = 5500 g.
Mit gespreizten Armen hat es eine beachtliche Ausladung
von 106 cm!
