SAMMLERHIGHLIGHT!
ZEISS SCHARTENZIELFERNROHR DER
KAISERLICHEN MARINE!
CARL ZEISS JENA
2,8 x / 14°

MIT STRICHPLATTE UND ABNAHME DER KAISERLICHEN
MARINE!

mit zwei einblendbaren Farbfilter, knapp 120 cm Länge!

Die Entwicklung der Schartenzielfernrohre war eine Meister-
leistung von Zeiss im WK I. Sie wurden als Zieloptiken auf ge-
panzerten Kanonengeschützen an Land und auf Kriegsschif-
fen zur See verbaut und waren durch direkten Beschuss den
härtesten Bedingungen ausgesetzt.

Die optischen Teile wurden speziell im Gehäuse eingebettet
um den starken Vibrationen vom Rückstoss des Geschützes
standzuhalten.
Die meisten hatten eine stufenlos veränder-
bare Vergrößerung - Pankratisches Schartenzielfernrohr.

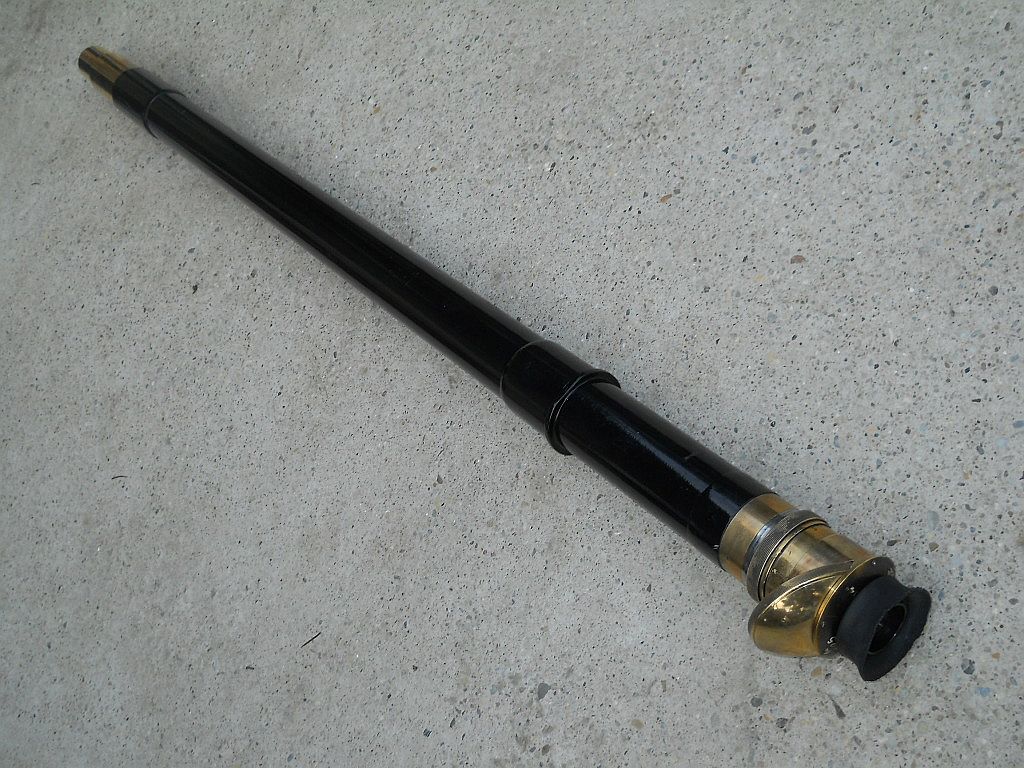

Dieses seltene Belegstück der kaiserlichen Marine mit knapp
120 cm Länge hat eine Fixvergrößerung von 2,8x und ist mit
zwei einschwenkbaren Farbfiltern ausgestattet.

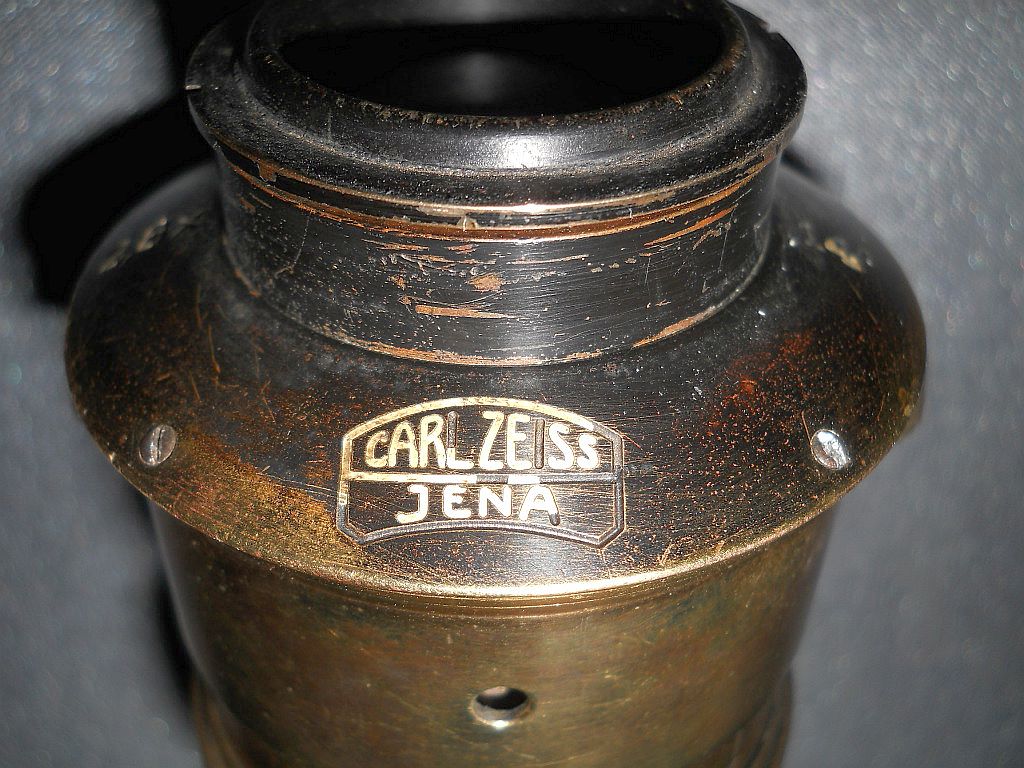

Das Logo mit dem Zeiss Linsensymbol.

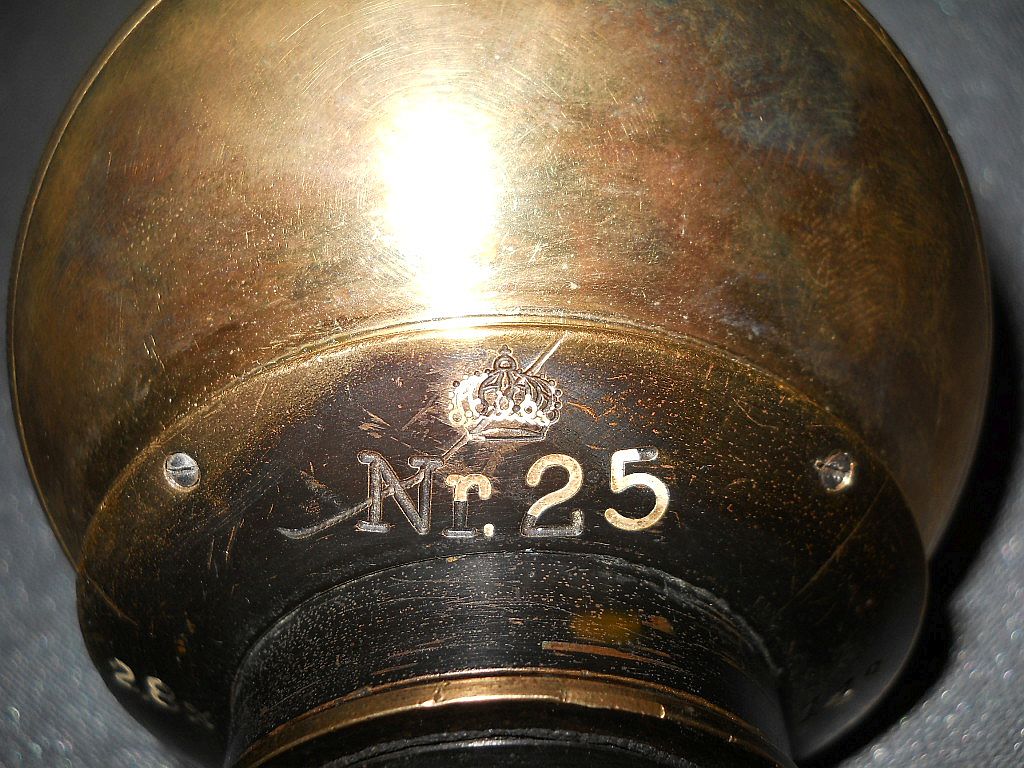

Die Seriennummer 25 entstammt einen eigenen Nummern-
kreis. Das geprägte Wappen bezeugt die Verwendung bei
der kaiserlichen Marine.

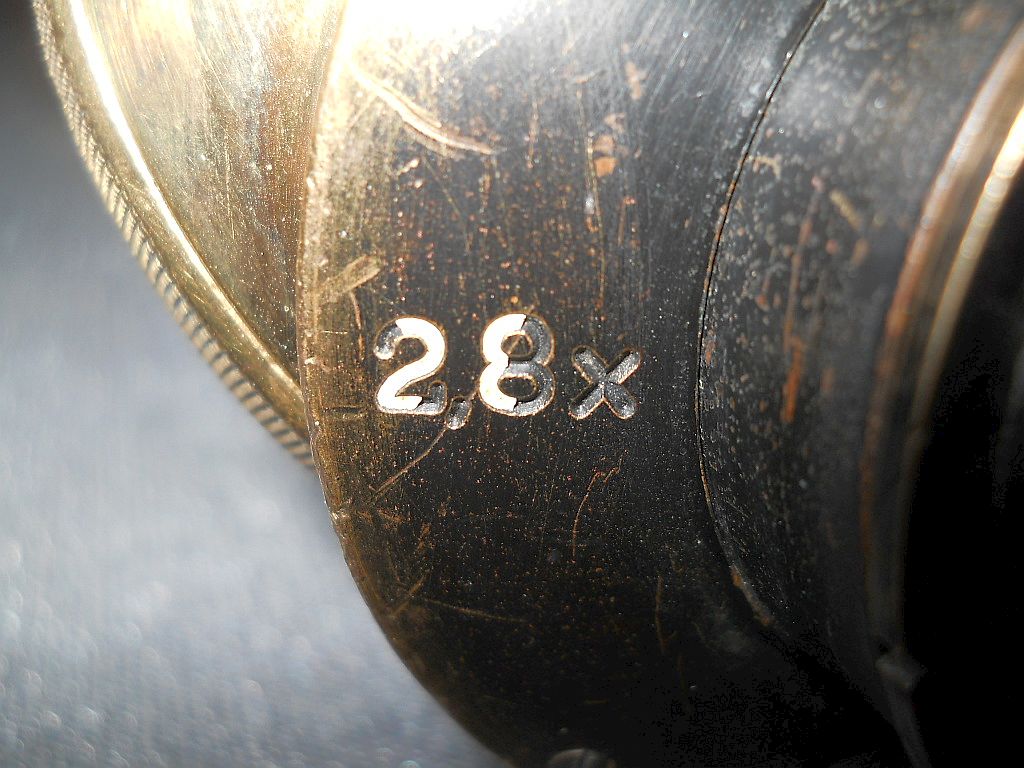

Die Vergrößerung beträgt 2,8x.

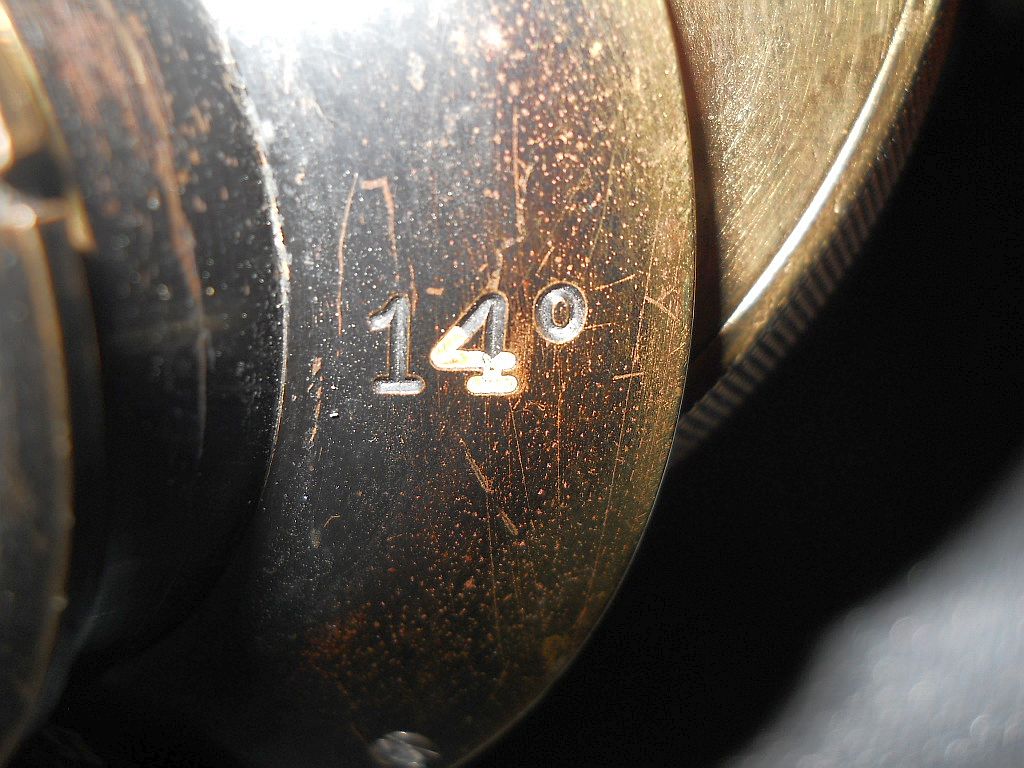

Es hat ein riesiges Sehfeld von 14°, das entspricht einer Weite
von 245m/1000m!

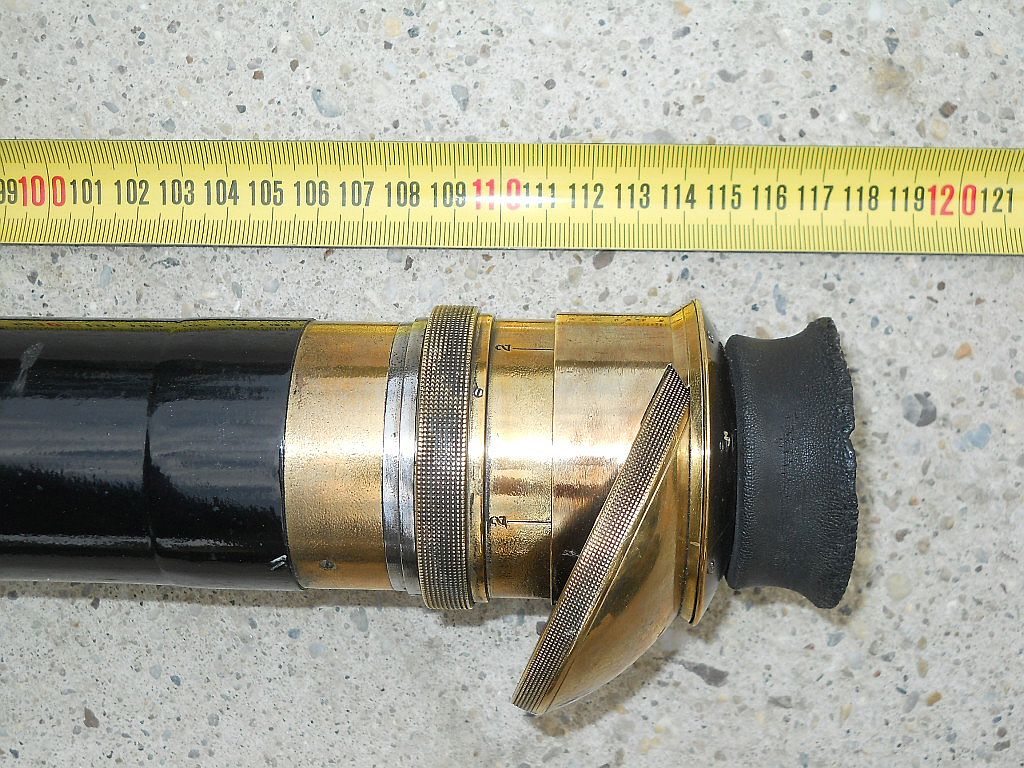

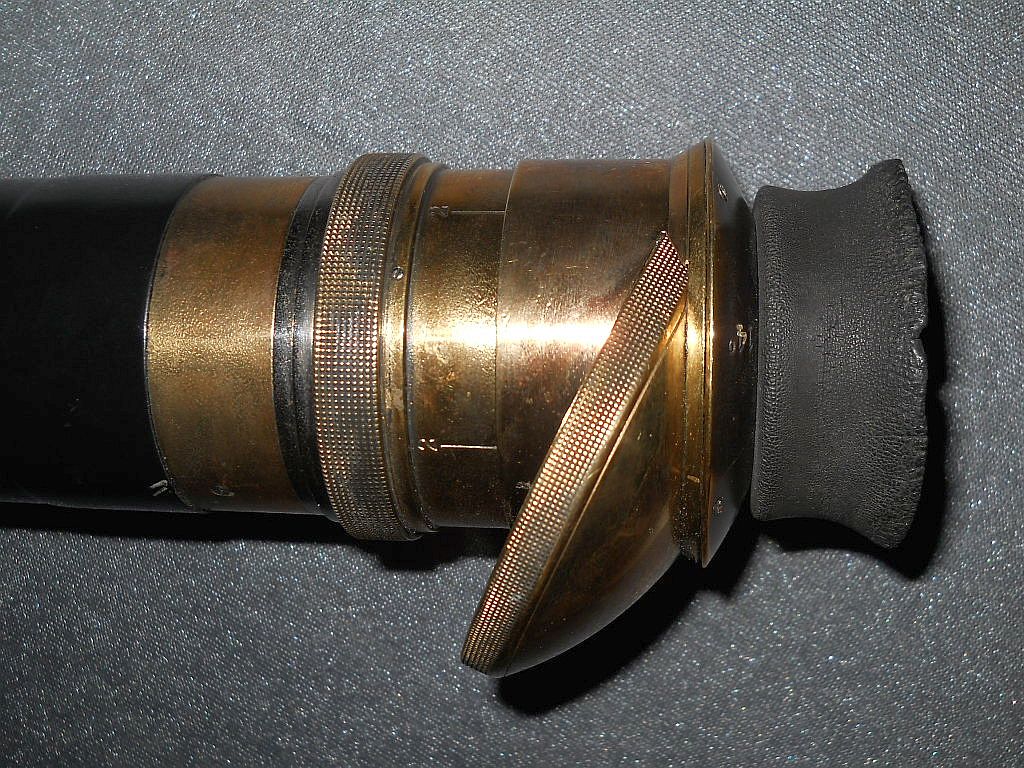

Die Okularbaugruppe besteht aus der gewölbten Farbfilter-
einheit und dem Rändelring zur Schärfeneinstellung. Durch
drehen des Rändelringes bei der Filtereinheit werden die
Farbfilter in das Okular eingeblendet.

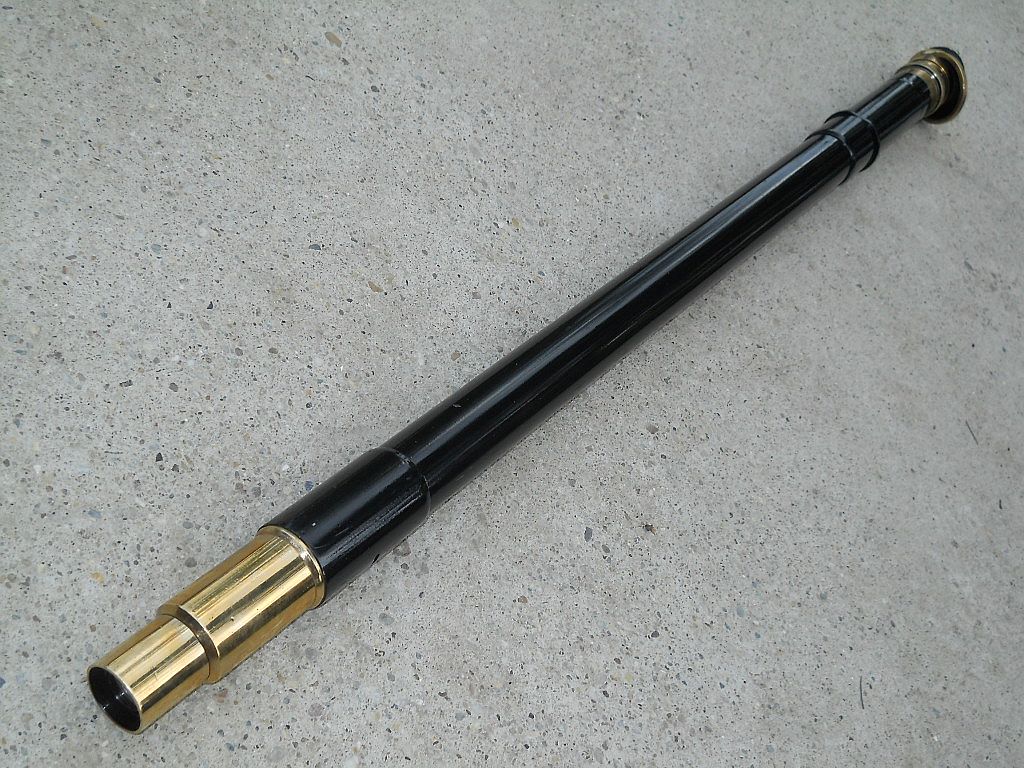

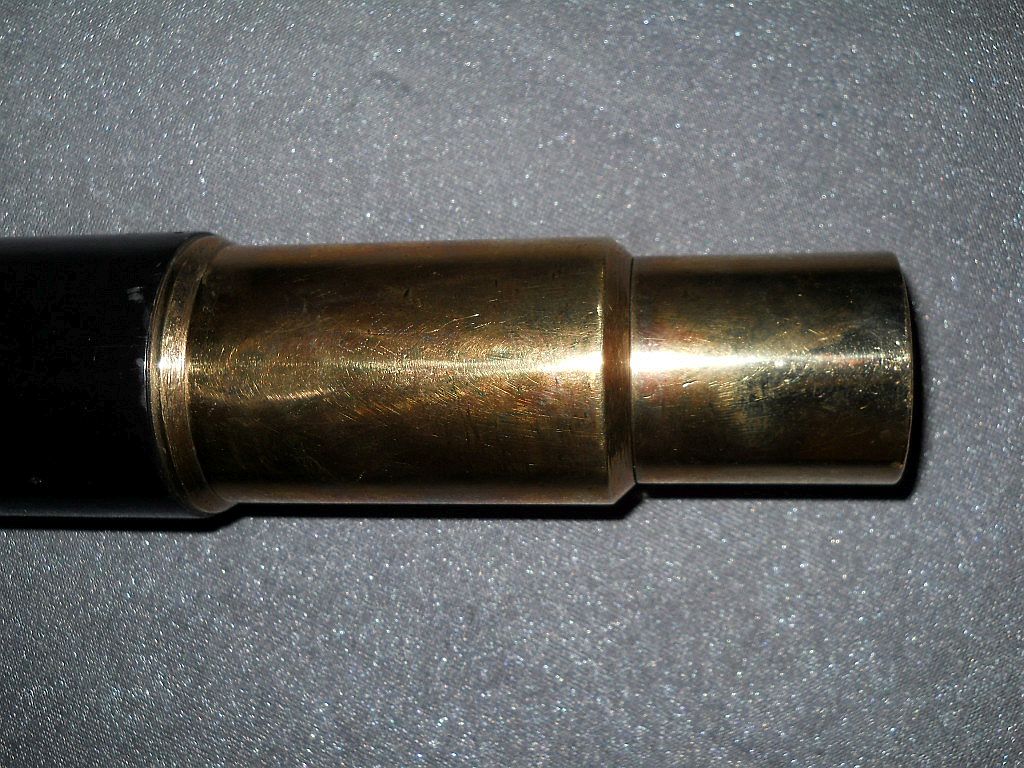

Der Messingtubus ist am Objektivende auf 4,2 cm verjüngt.

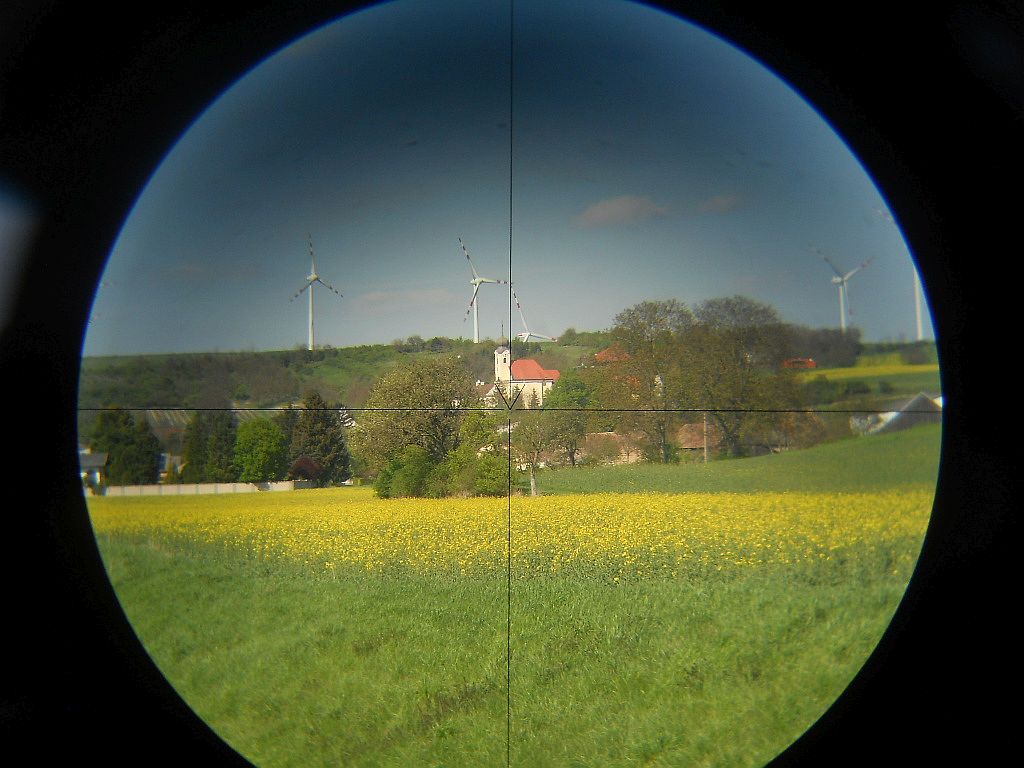

Die normale Durchsicht mit Strichplatte.

Die Durchsicht mit eingeblendeten Gelbfilter.


Die Durchsicht mit eingeblendeten Grünfilter.

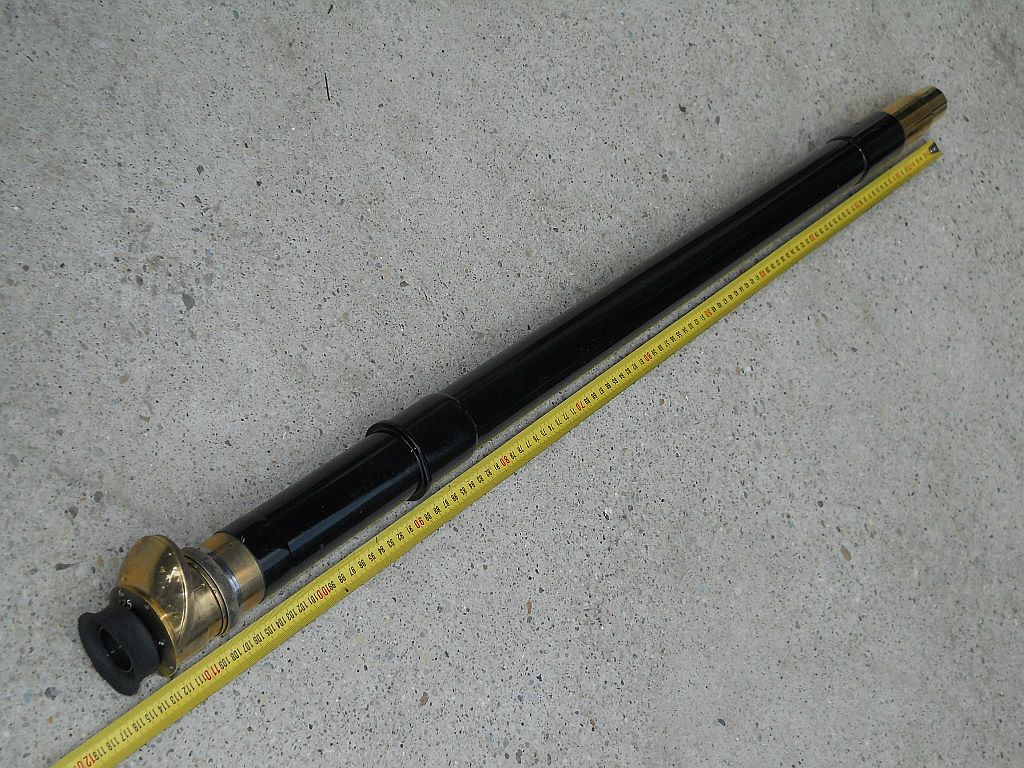

Länge = 117 cm, Tubusdurchmesser = 5,2 cm, Gewicht = 4,5 kg.

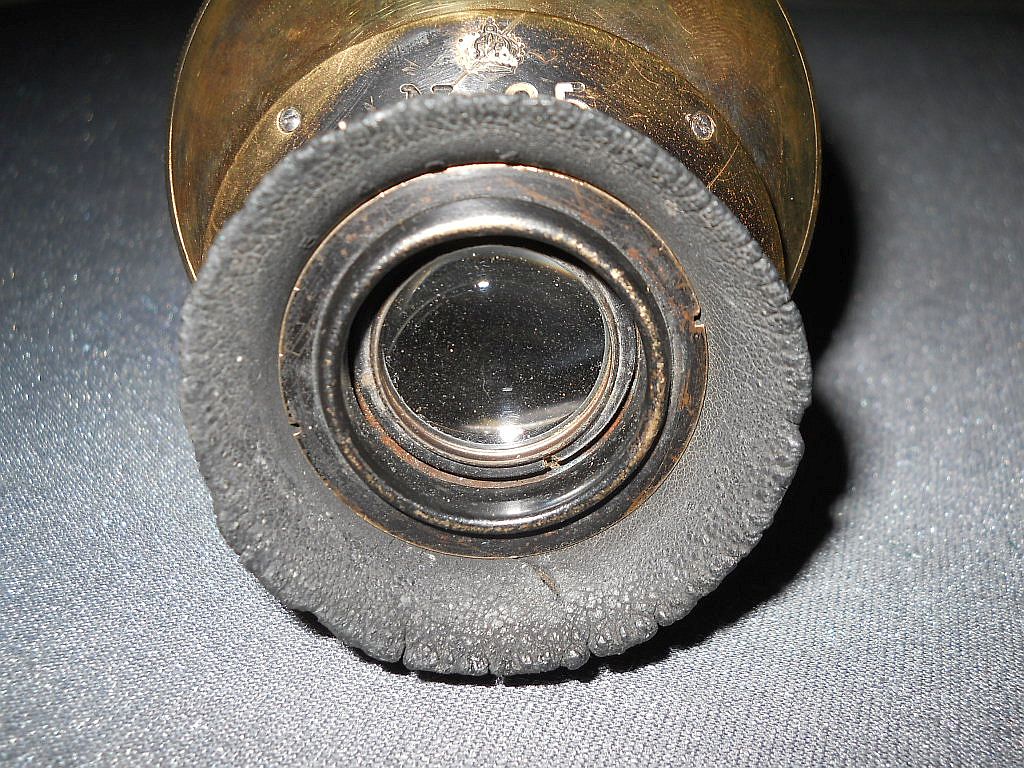

Die Okularlinse hat 25 mm im Durchmesser.

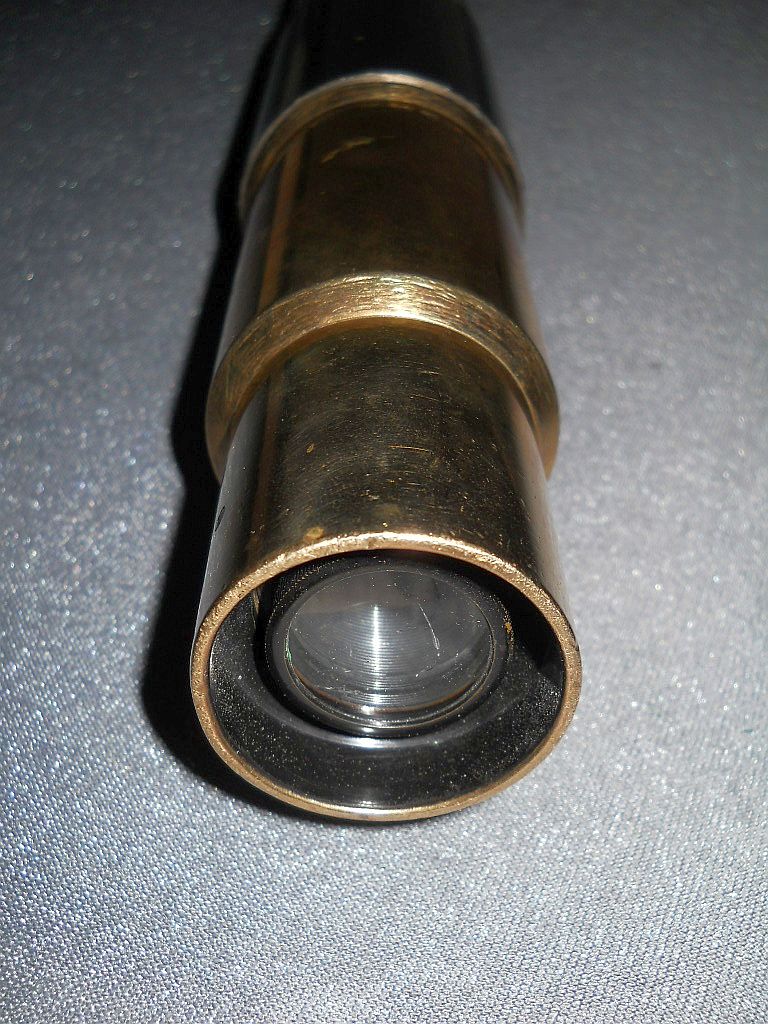

Die Objektivlinse hat 22 mm im Durchmesser.
