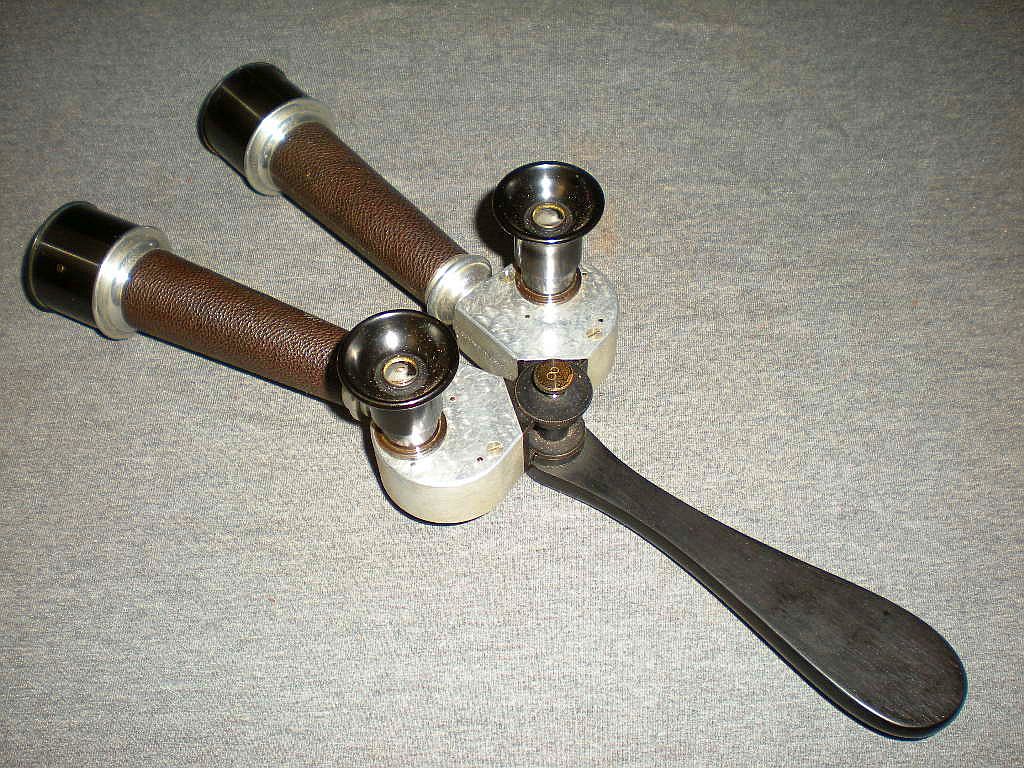

BESONDERES SAMMLERHIGHLIGHT!
ZWEITÄLTESTES ZEISS RELIEFFERNROHR
VON 1893/94
C. ZEISS JENA
8x
MIT DER BESCHRIFTUNG "PATENTANGEMELDET"
RUNDER AUSBLICK,
GLATTE AUGENMUSCHELN,
SCHMALE,
GESCHRAUBTE
BRÜCKE
mit original Lederköcher mit Riemen!
Am Beginn der Fernglasherstellung im Zeisswerk um 1893 entwickelte Zeiss neben
den ersten Prismenfeldstechern auch Relieffernrohre mit 6-, 8-, und 10-facher
Vergrößerung.
Ein besonders geschichtsträchtiges Sammlerhighlight ist dieses
8-fache Relieffernrohr aus den ersten Fertigungen um 1893/94!
Ausgestattet mit den frühesten Urmerkmalen der Zeiss Modelle, sowie der ein-
stelligen
Seriennummer vom alten Nummernkreis, wurde es in der frühen
Pro-
duktionsstätte von Zeiss, der
Teleabteilung am alten Fechtboden hergestellt!
Damals wurden die zum Verkauf fertigen Optiken vorher noch
persönlich
von
Ernst Abbe auf Qualität überprüft und frei gegeben.
Die Beschriftung auf der rechten Seite lautet "Patentangemeldet". Könnte dieses
Belegstück mit der Seriennummer 84 das Relieffernrohr 8x gewesen sein, wel-
ches 1893/94 zum Patentamt zur Anmeldung geschickt wurde?
Obwohl es die
Seriennummer 84
hat, müssen wir es durch sechs teilen. Die
Patentanmeldung
betraf sechs verschiedene Modelle - 3 Prismenfeldstecher
(4x, 6x, 8x) und
3 Relieffernrohre (6x, 8x, 10x). Die Rechnung = 84/6 = 14.
So gesehen wäre es möglich, dass das 14-te Stück hergestellte Relieffern-
rohr 8x zur
Patentanmeldung
gelangte.

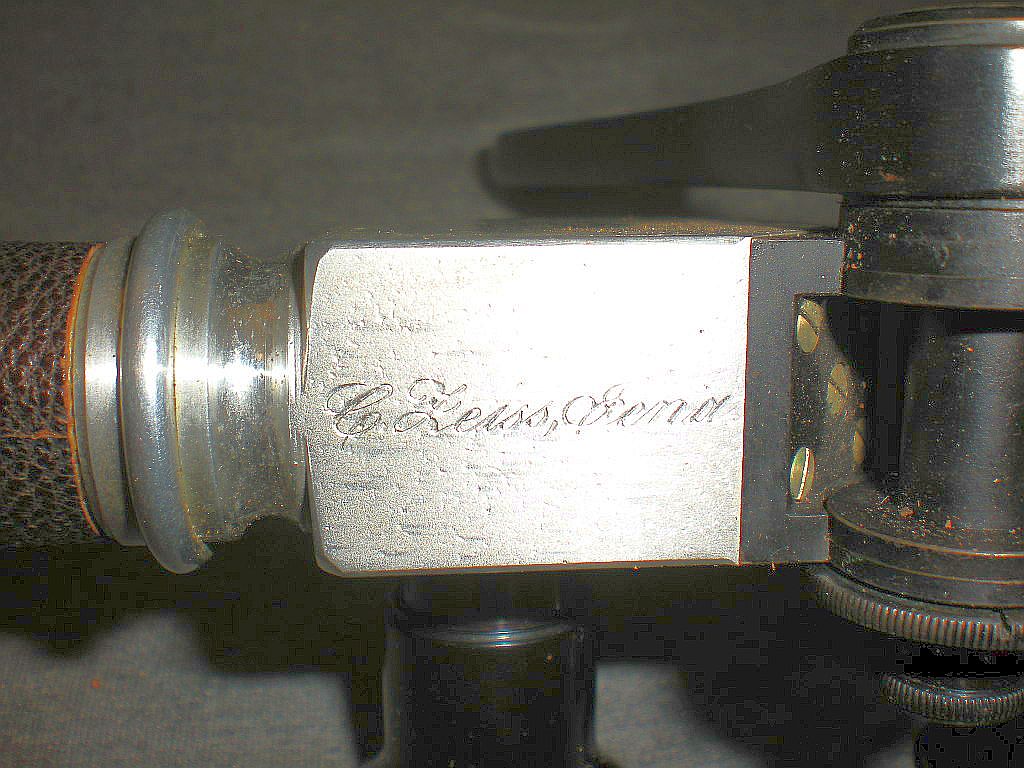

Die früheste Firmeninschrift lautet auf "C. Zeiss Jena".

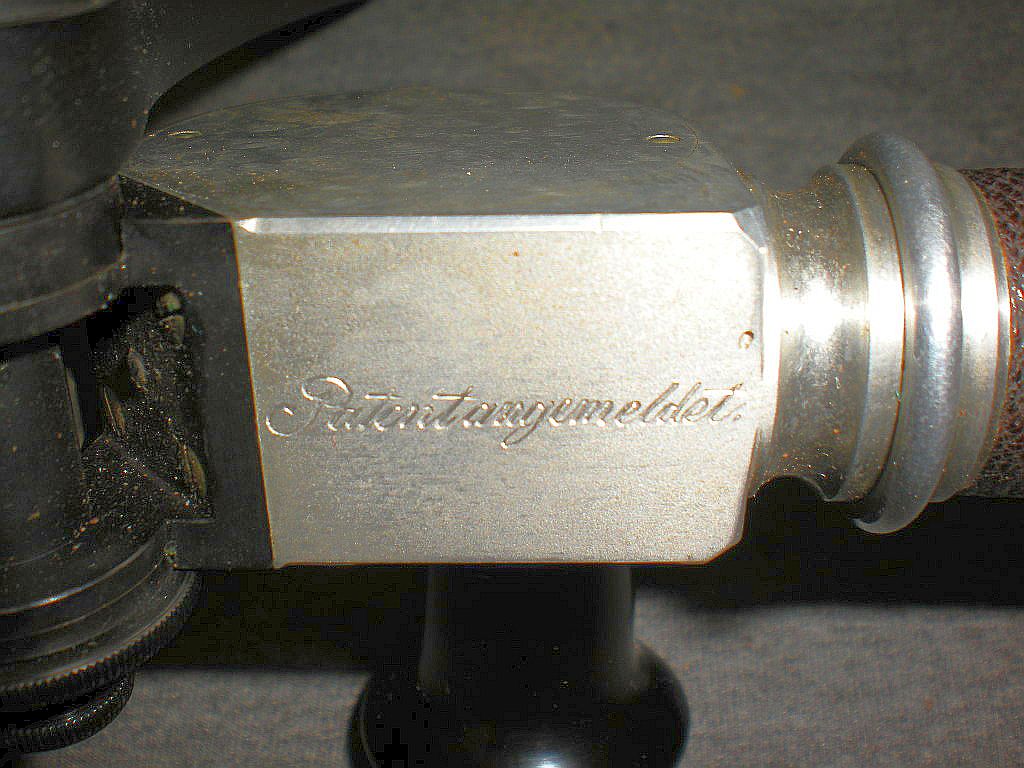

Es ist rechts mit "Patentangemeldet" beschriftet.

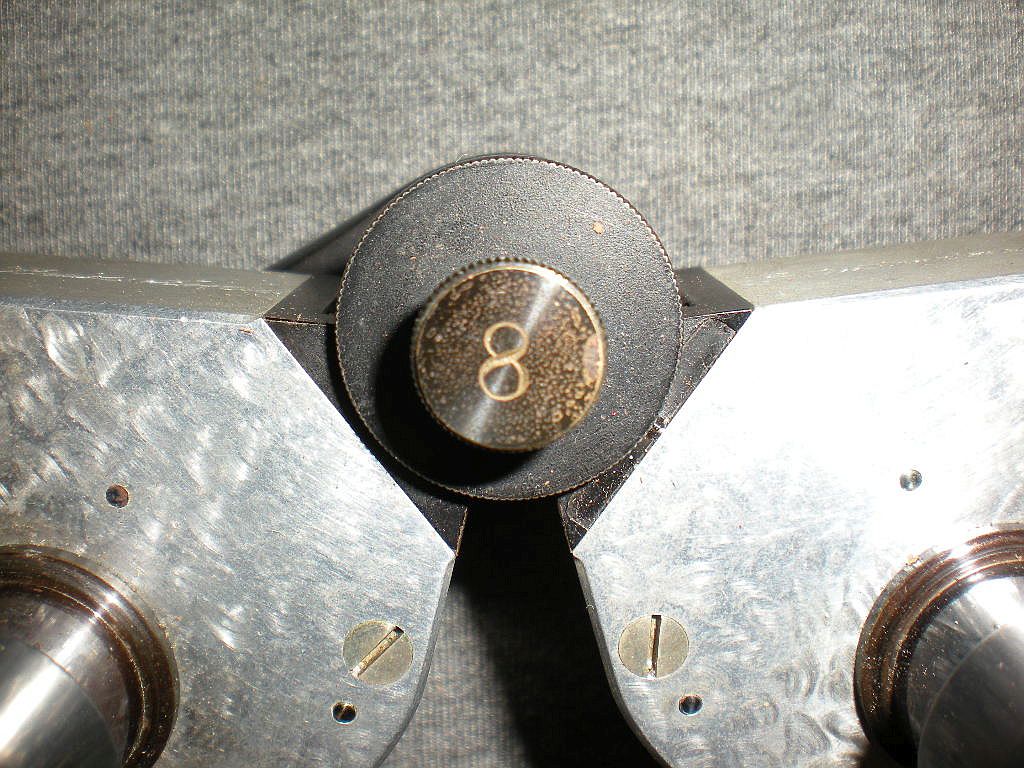

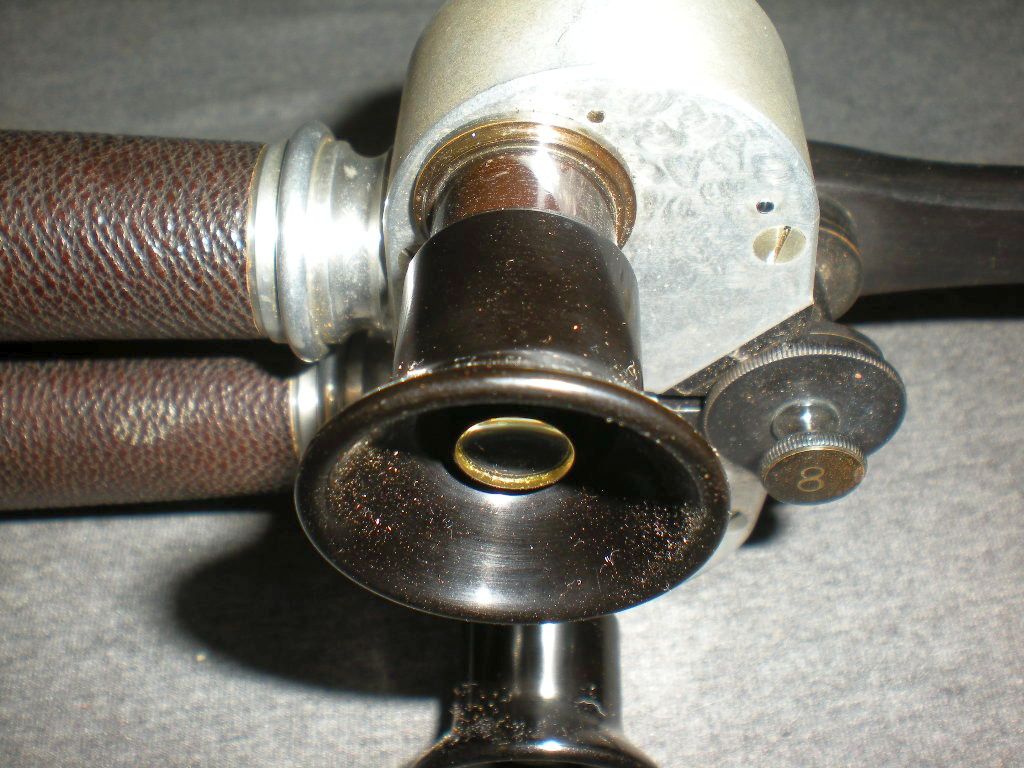

Auf der Teilscheibe der Markiervorrichtung befindet sich die Zahl 8. Sie
steht für die 8-fache Vergrößerung des Relieffernrohres.

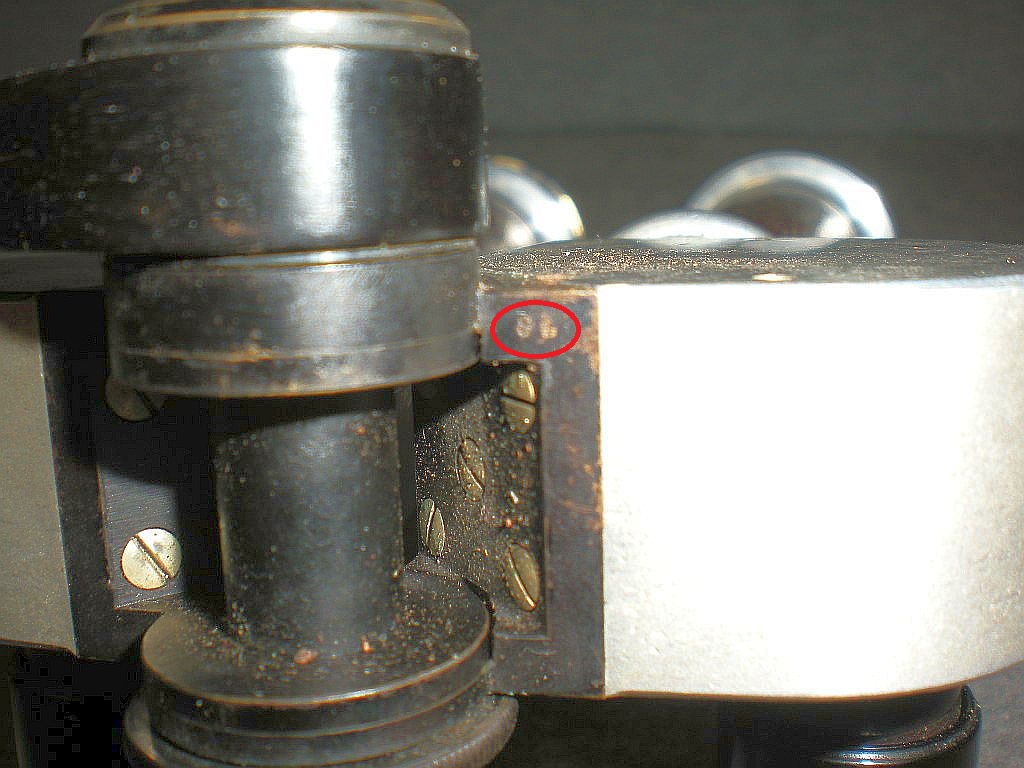

Mit der Lupe eindeutig leserlich ist die Seriennummer 84.

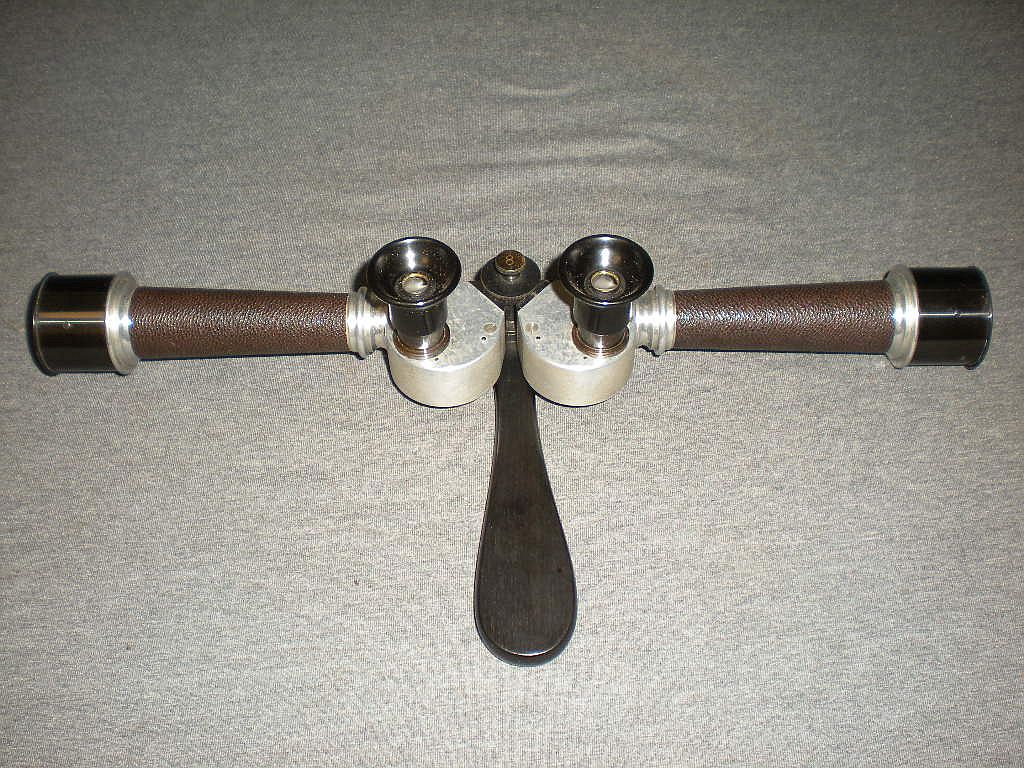

Relieffernrohre haben zwei Arbeitsstellungen. Hochgestellt kann
man aus
einem Graben beobachten ohne gesehen zu werden.

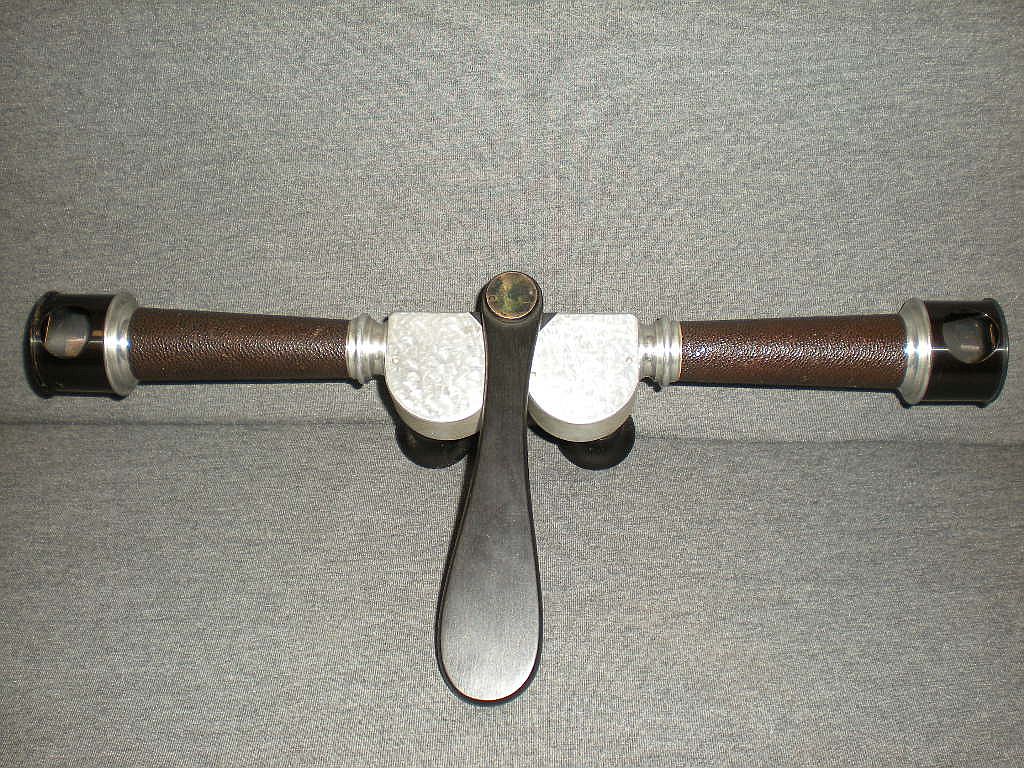

Mit ausgestreckten Armen kann man beispielsweise
hinter einem
Baum
stehend beobachten ohne gesehen zu werden. Hierbei kommt
auch die
erhöhte Stereoskopie zur Wirkung.

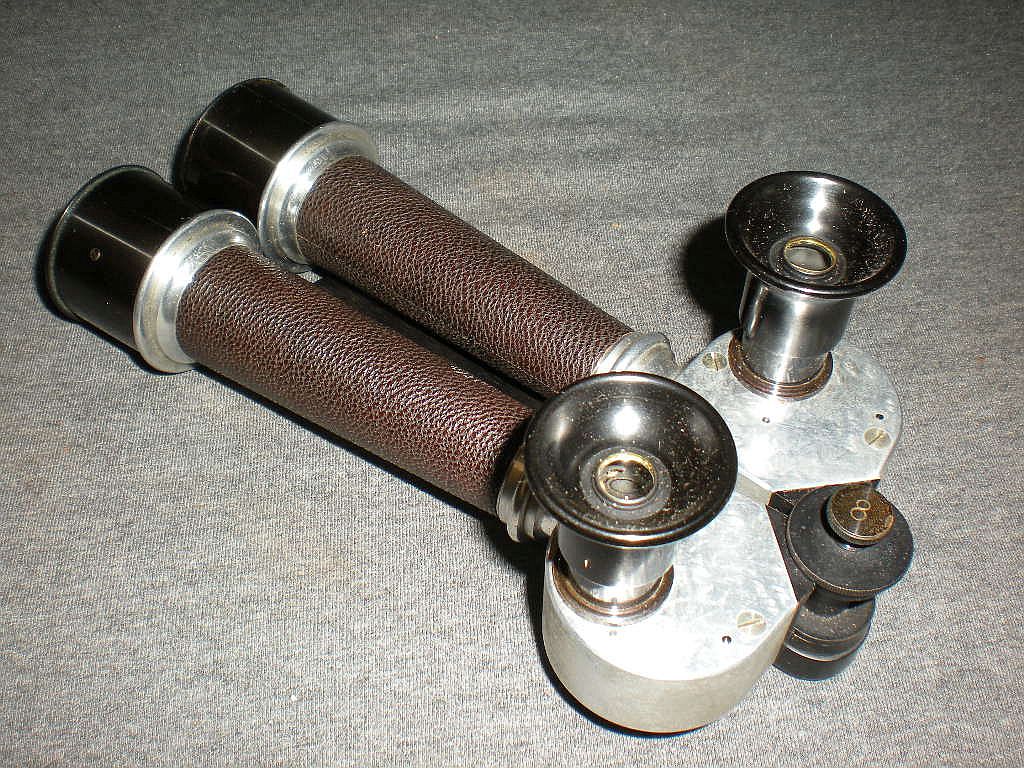

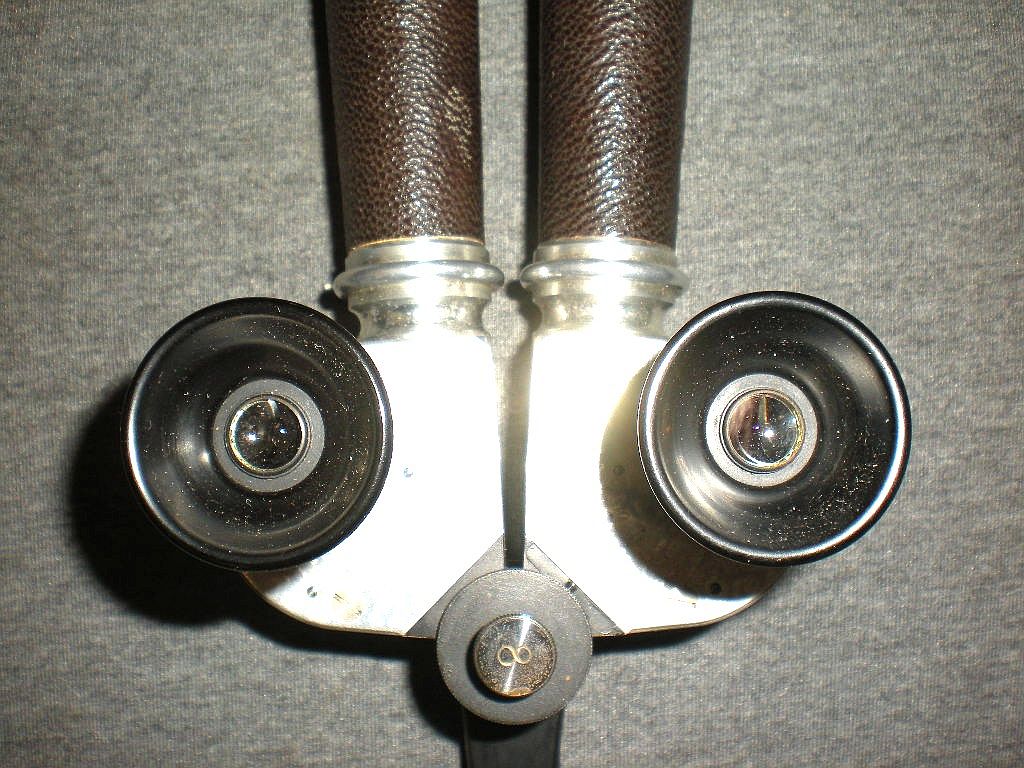

Die glatten 3/3 Augenmuscheln ohne Rillen und ohne Teilstriche.

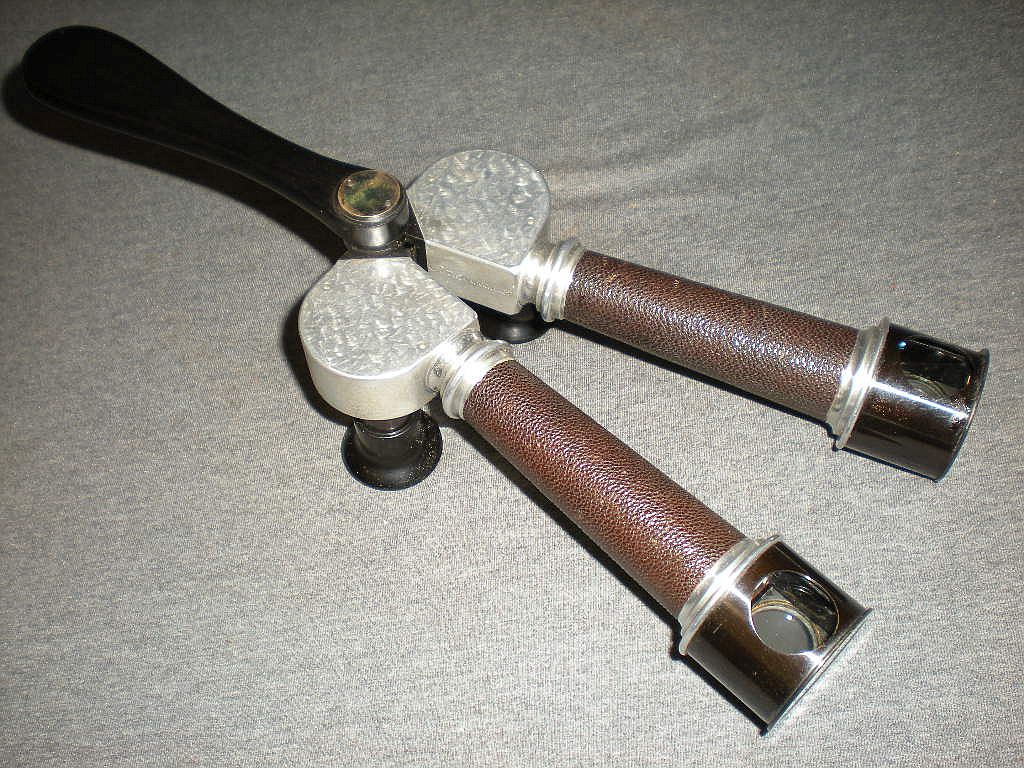

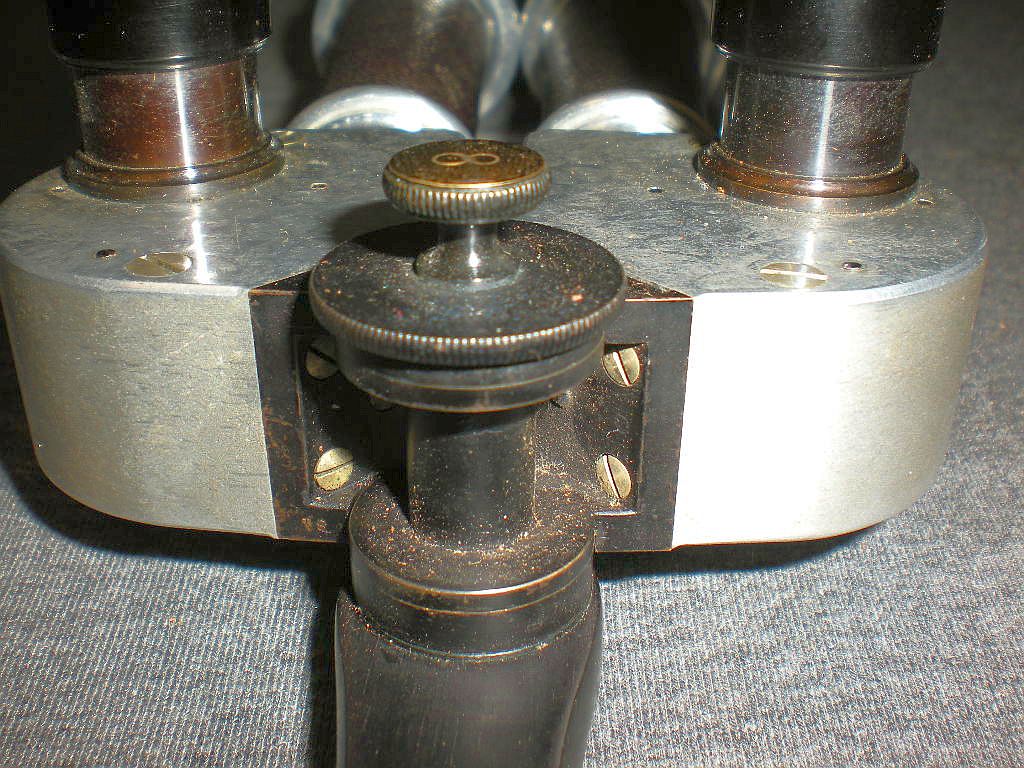

Die geschraubte, nicht verbreiterte Brücke.

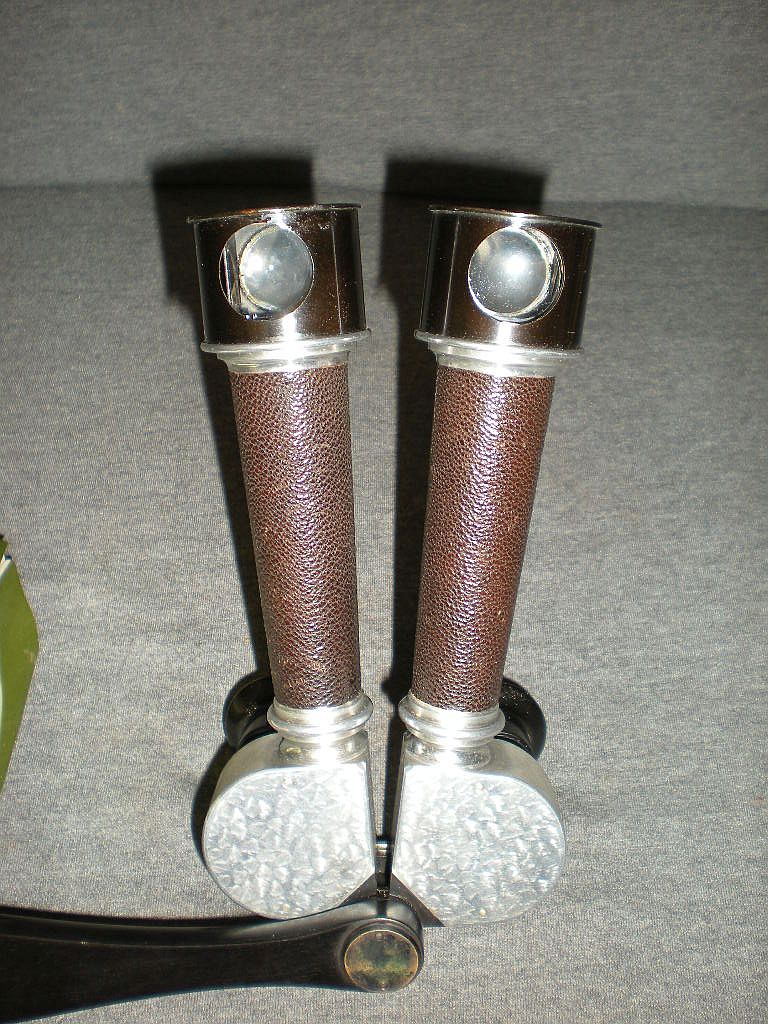

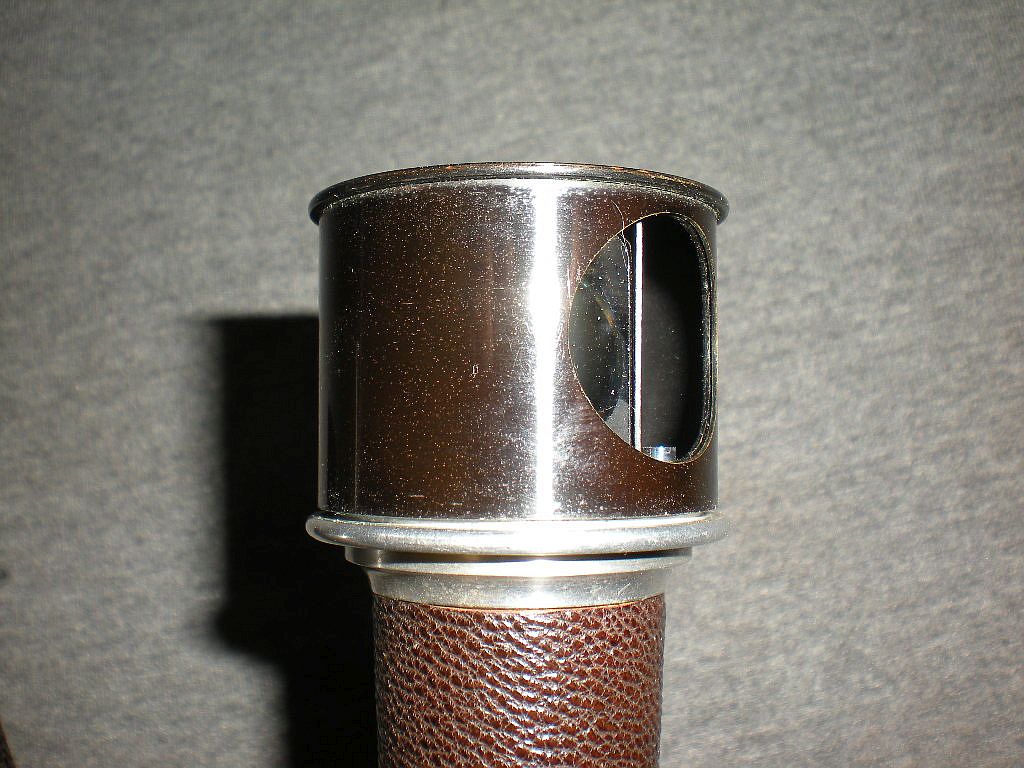

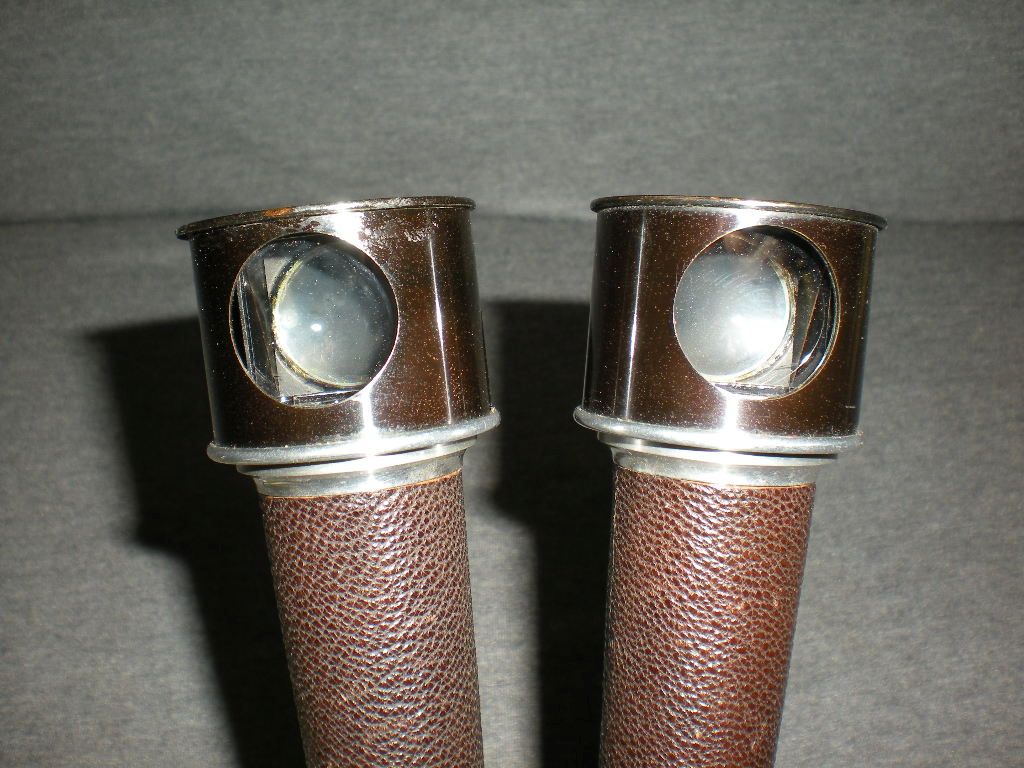

Die frühen Relieffernrohre haben einen runden Ausblick. Der Ausblick kann mit
einer drehbaren Hülse zum Schutz vom
Objektiv
verschlossen werden.

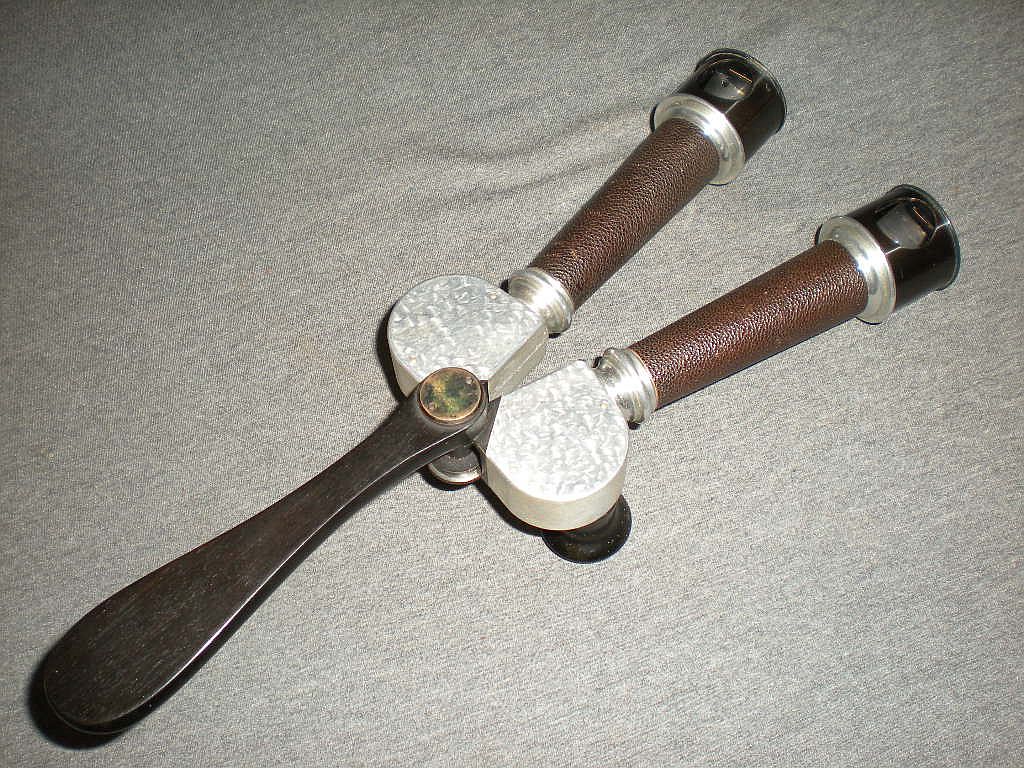

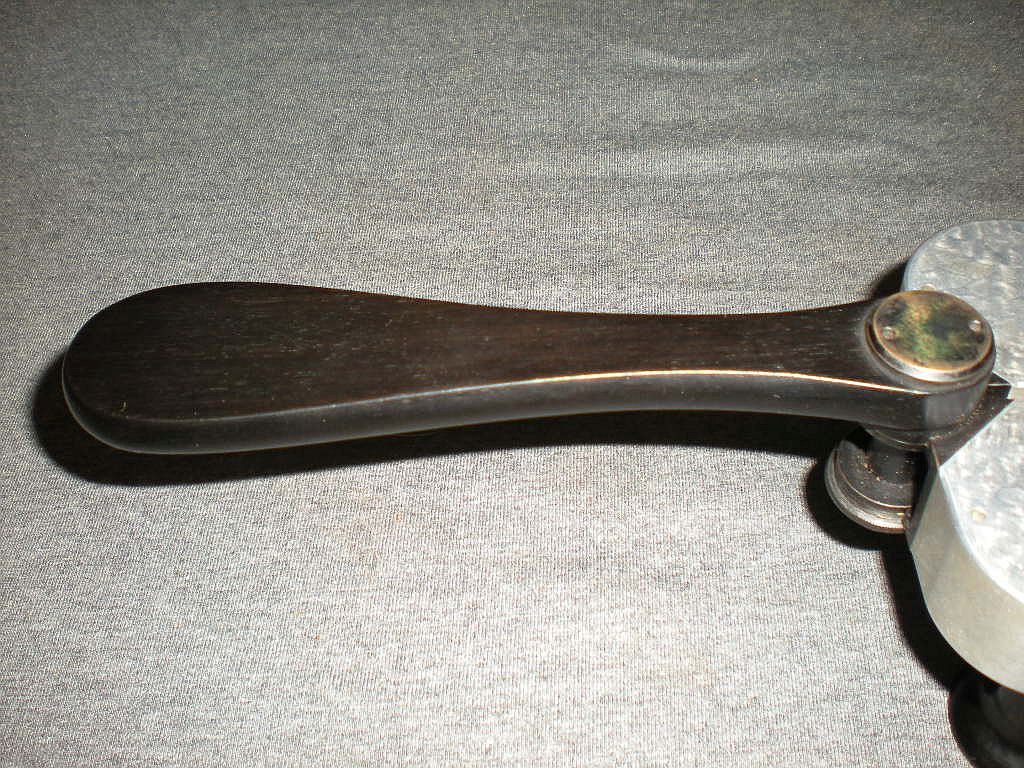

Der original gerade Haltegriff.
Die Durchsicht durch das Relieffernrohr.
Höhe mit Haltegriff = 32 cm, Breite mit augeklappten Armen
= 36 cm,
Gewicht = 510 g.

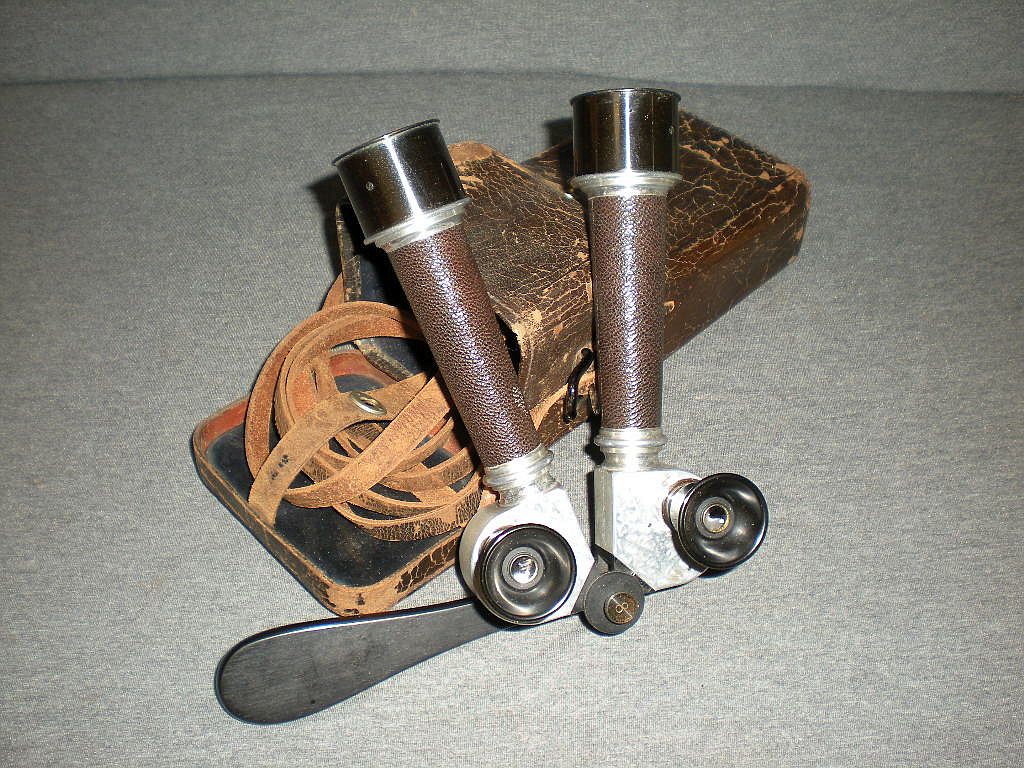

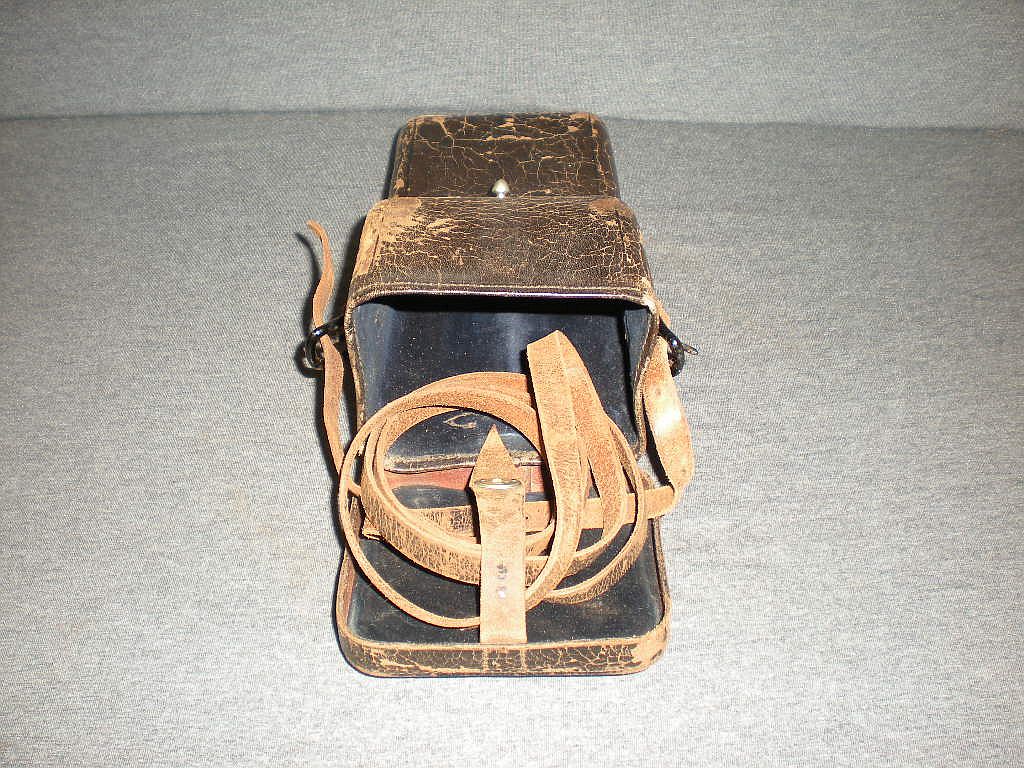

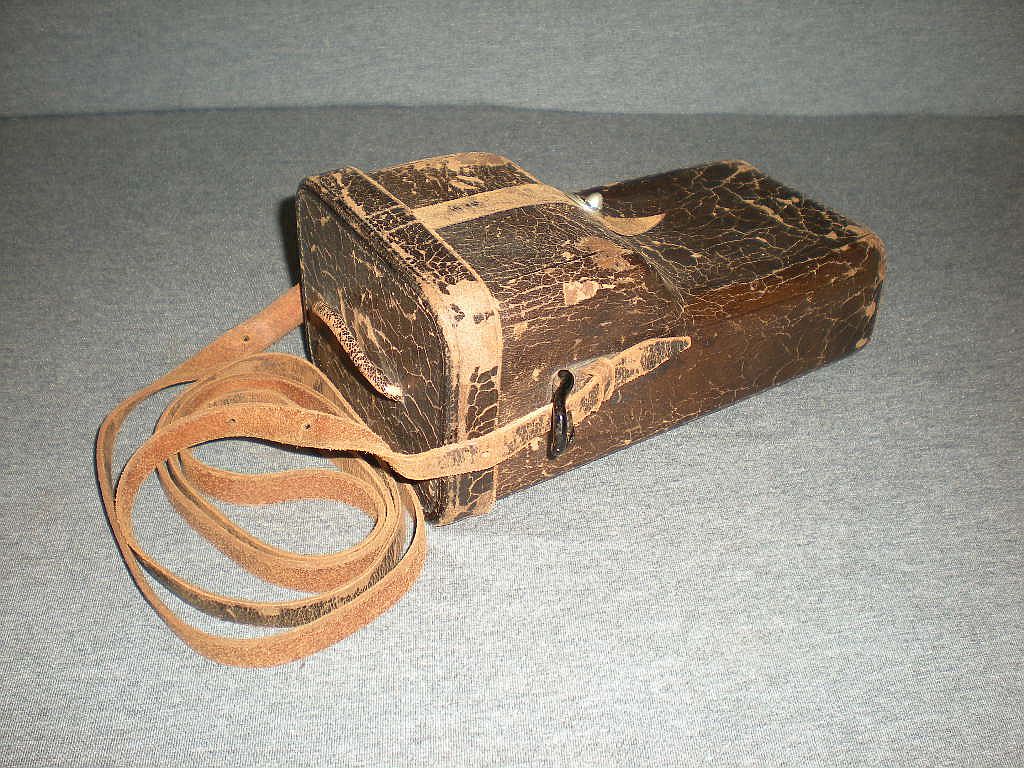

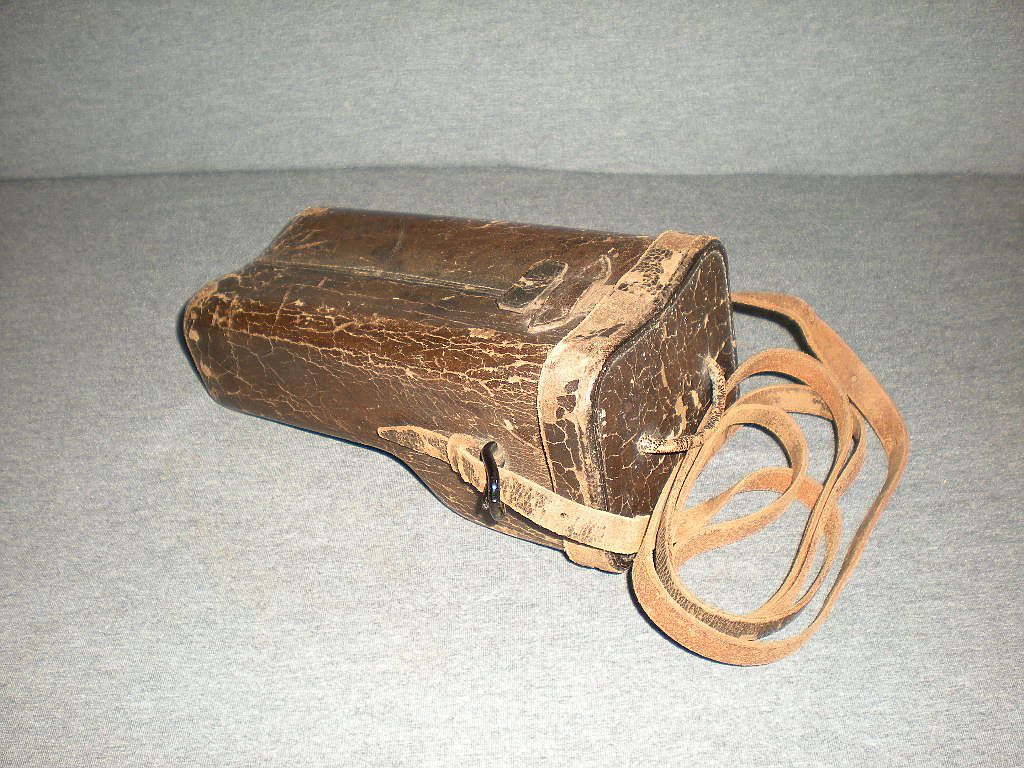

Ebenso selten ist der original Lederköcher mit Riemen!
