SAMMLERHIGHLIGHT!
MARINEGLAS MIT REVOLVER
"ADMIRAL TOGO-GLAS"
CARL ZEISS JENA
Vergr. 5 & 10x

mit original Riemen und Strichplatte!

Ein seltenes Sammlerhighlight ist das von 1896 bis 1907 von Zeiss entwickelte
Marineglas mit Okularrevolver. Mit ca. 1000 Stück wurde es in nur wenigen
Kleinserien hergestellt.

Es ist das fünfte Modell der Baureihe der "Bent Shoulders", den Rahmenbau-
gläsern mit gebogenen Gehäusedeckeln.

Der geschichtliche Hintergrund des als "Admiral Togo-Glas" bezeichneten
Fernglas geht auf den Japanischen Admiral Tōgō Heihachirō im russisch-
japanischen Krieg von 1904-1905 zurück.

Bei der Seeschlacht von Tsushima im gelben Meer versenkte er 33 russische
Kriegsschiffe und führte damit die Japaner zum Sieg. In der Hafenstadt
Yokosuka wurde ihm zu Ehren eine überlebensgroße Bronzestatue errichtet.
Es zeigt das Abbild von Admiral Togo mit dem Zeiss Marineglas.

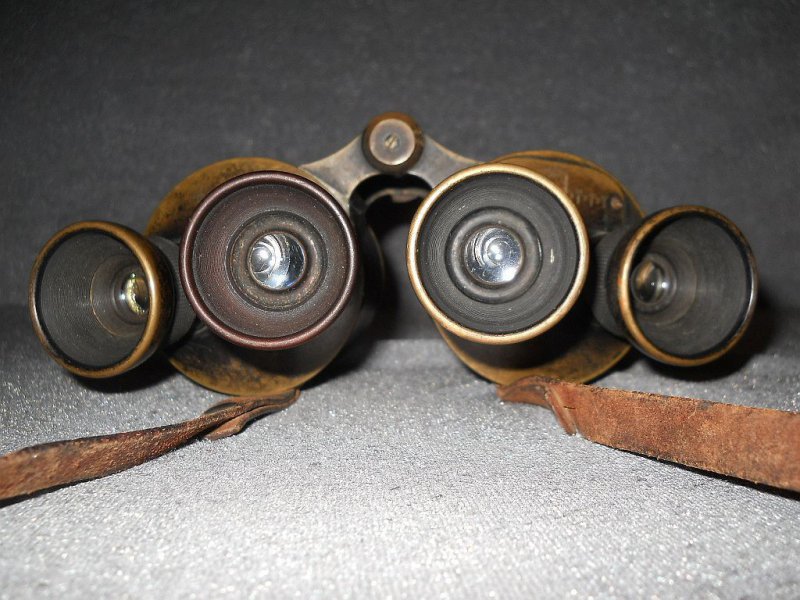

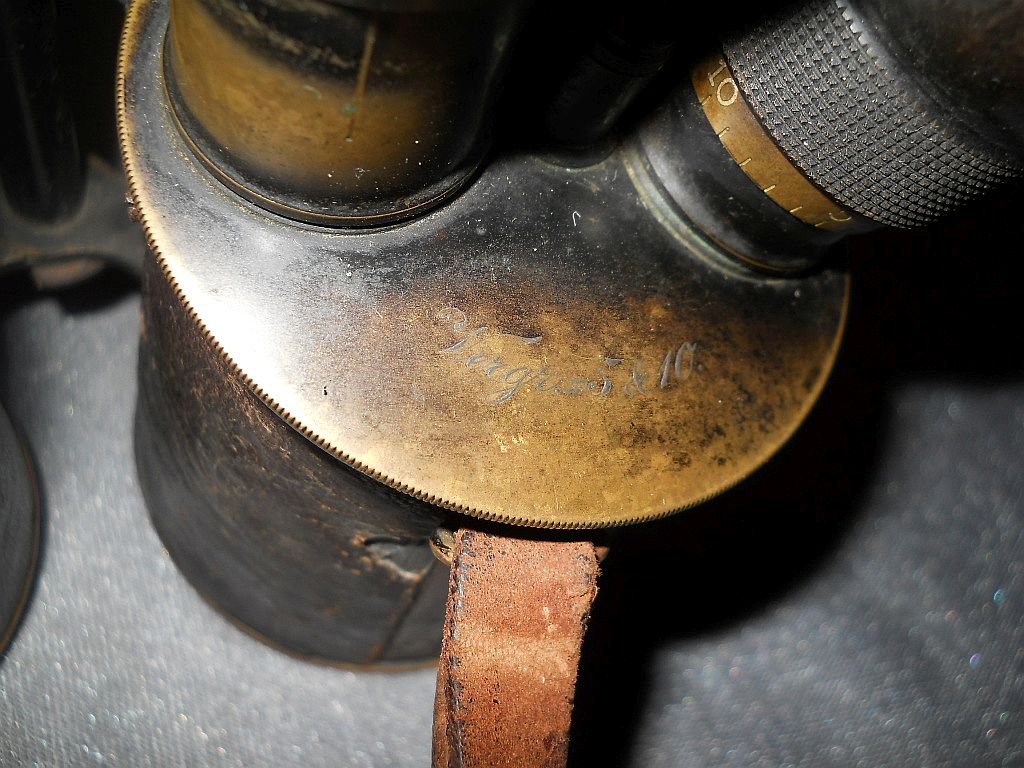

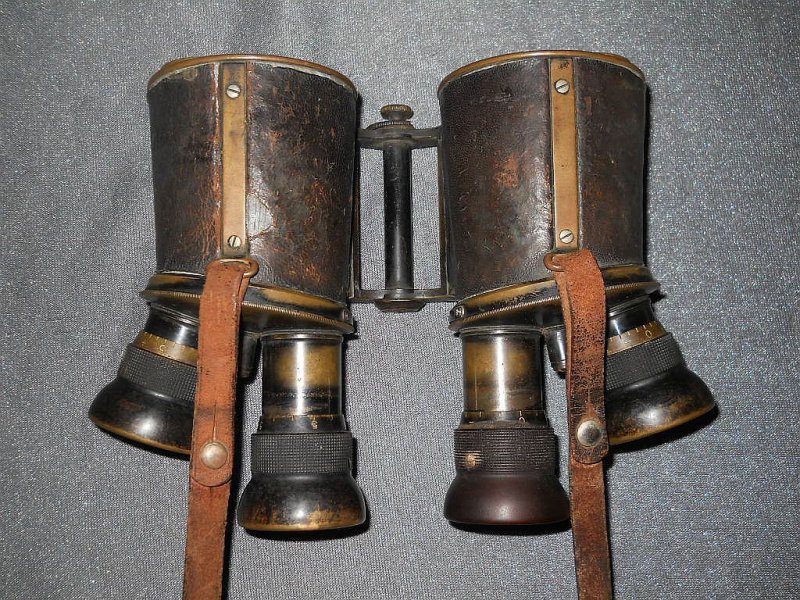

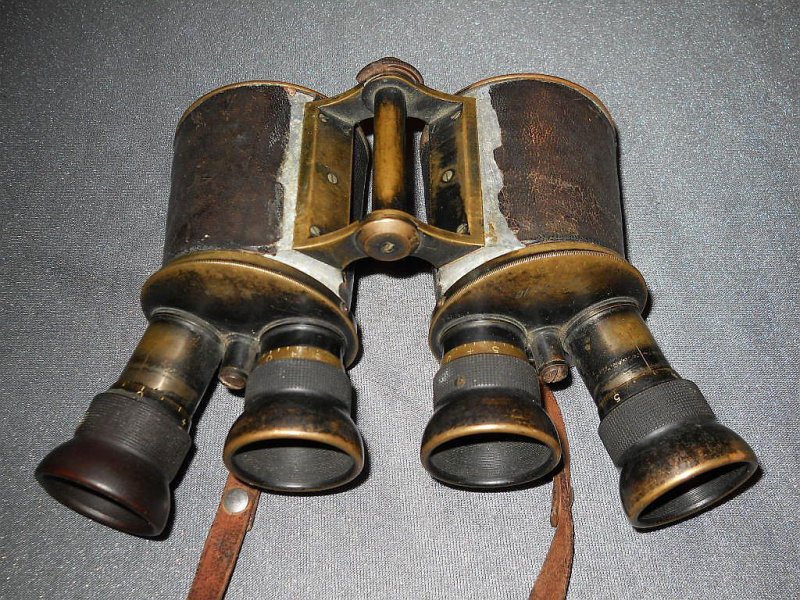

Zum Wechseln der Vergrößerung sind die Gehäusedeckel mit den Okularen zum
Drehen. Eine Vorrichtung bewirkt, dass die Deckeln bei der gewählten
Vergrößerung einrasten.

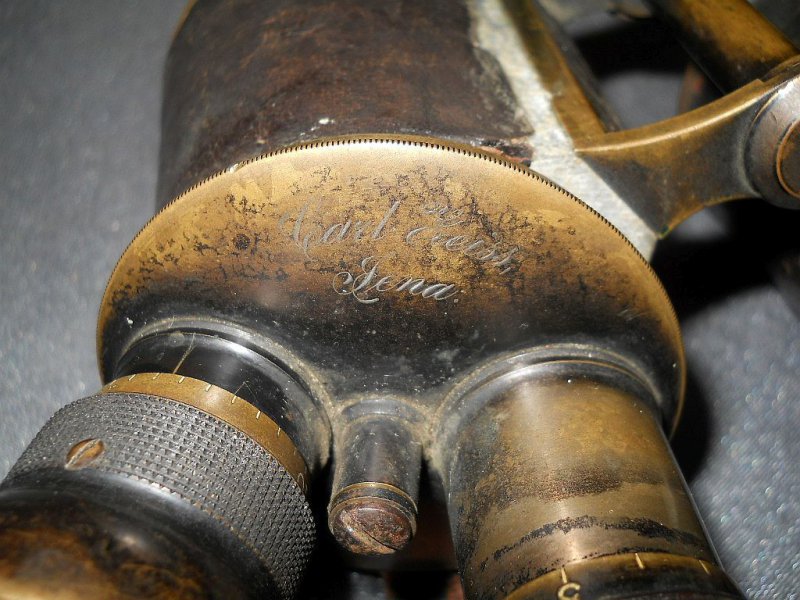

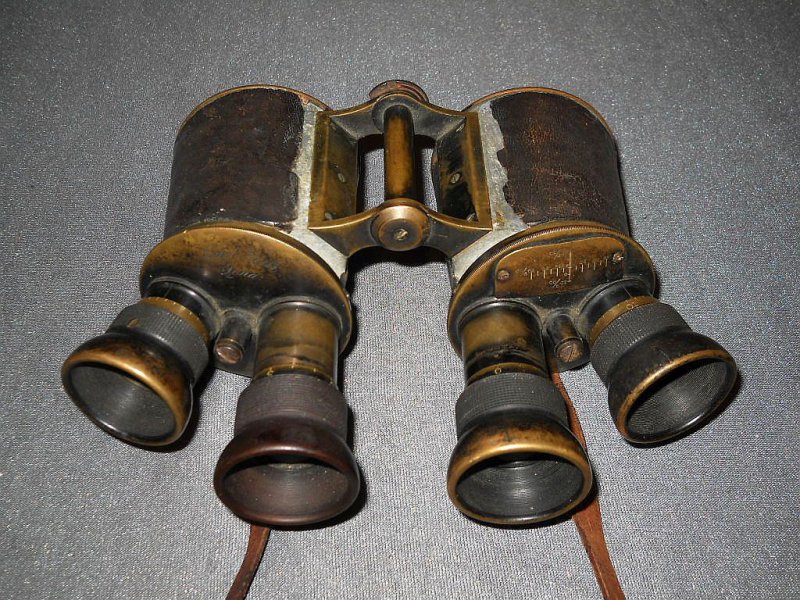

Carl Zeiss Jena in Schreibschrift. Die Schrift ist mit Silberlot ausgelegt.

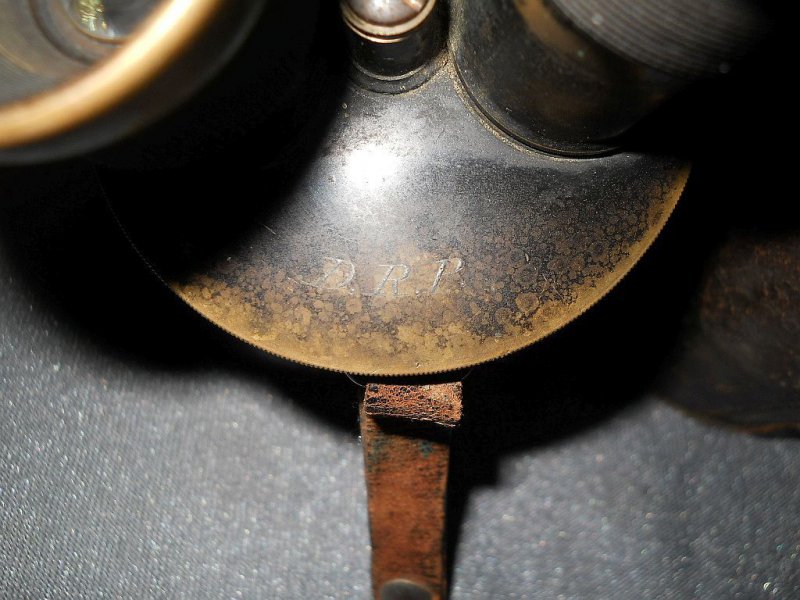

DRP steht für deutsches Reichspatent.

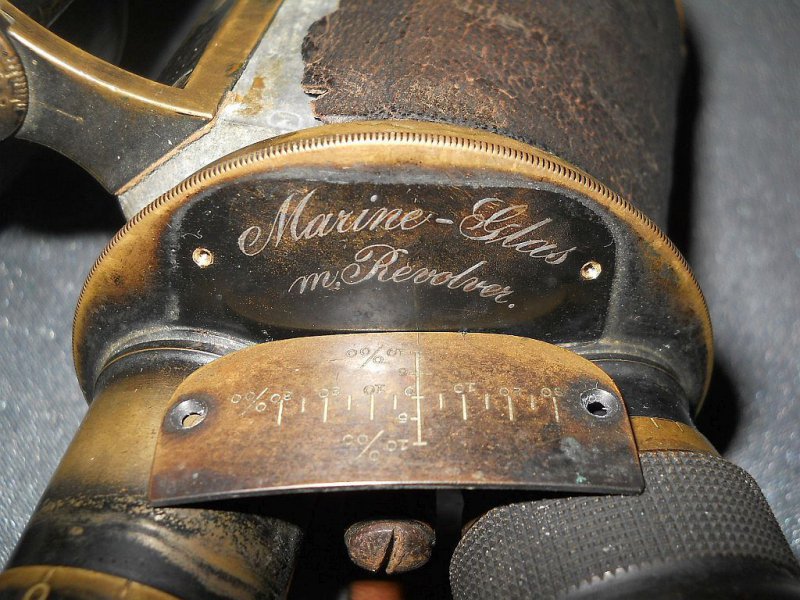

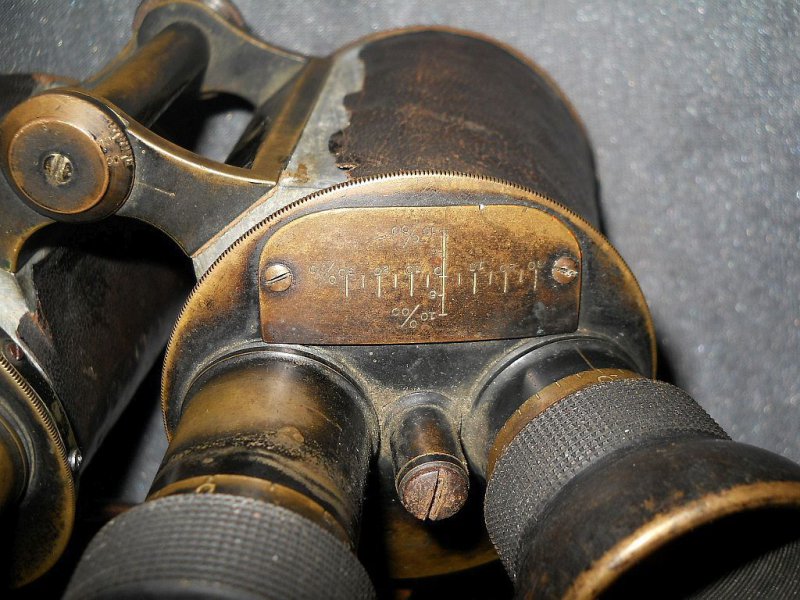

Dieses Belegstück ist eine Besonderheit! Es hat zwei eingebaute Strichplatten
und ein aufgeschraubtes Messingschild mit den Detailangaben zur Strich-
platte. Die Ausführung mit Strichplatte ist sehr selten. Bisher sind nur
drei Stück davon bekannt!

Unter dem Messingschild befindet sich die original Beschriftung "Marineglas
mit Revolver". Wahrscheinlich wurde das Schild bereits bei der Herstellung
montiert.

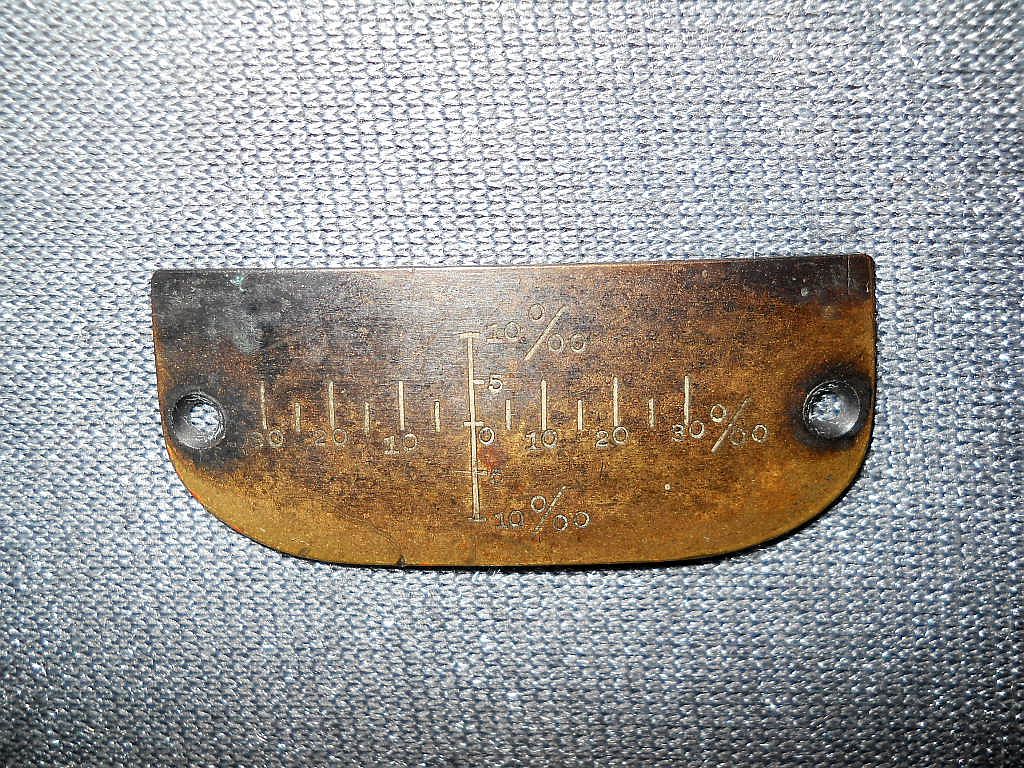

Die Beschriftung zeigt die Einteilung der Strichplatte.

Die Kenngröße ist 5 & 10 x 24. Fünf und zehnfache Vergrößerung mit 24 mm
Objektive.

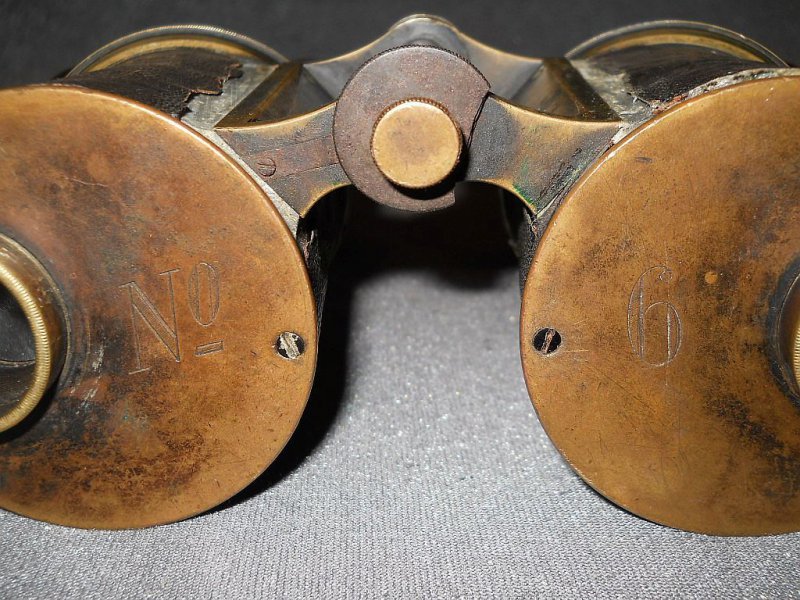

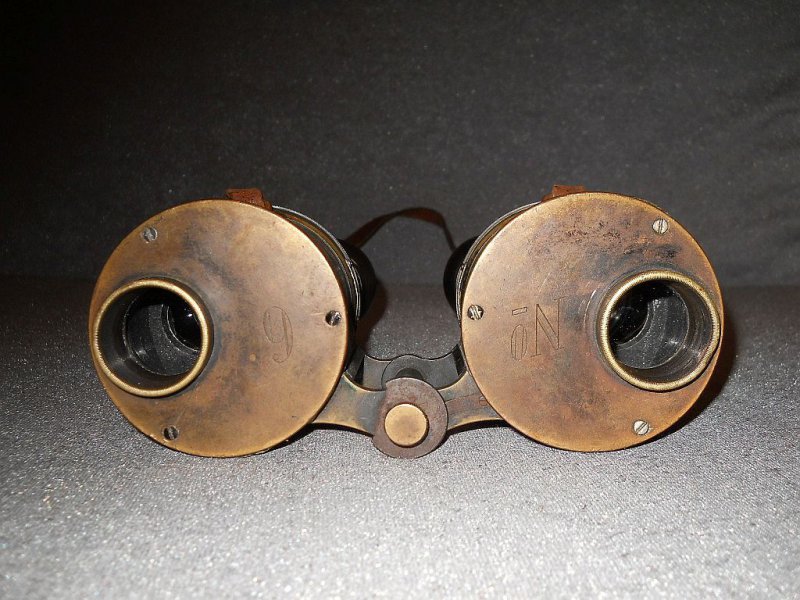

Die Nummerierung auf den unteren Gehäusedeckeln ist vermutlich eine interne
Militärnummer.

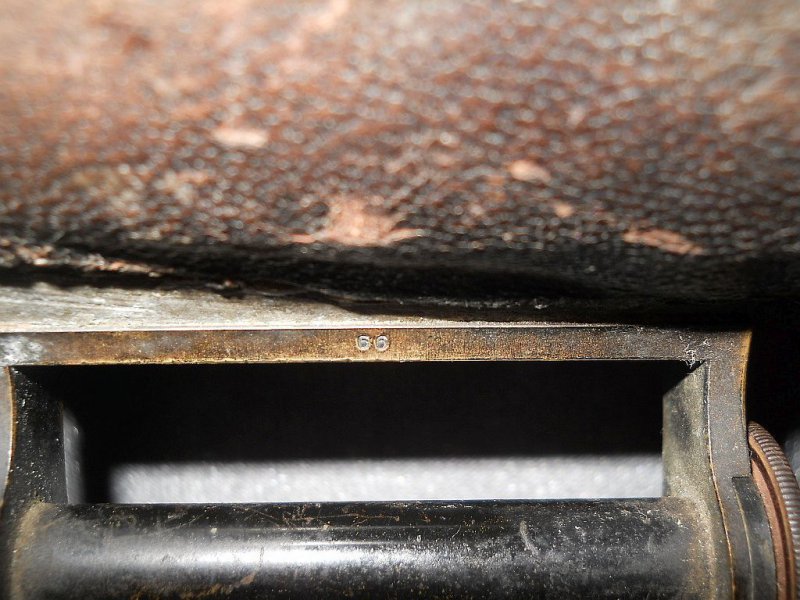

Die niedere Seriennummer ist 66 und lässt auf die Herstellung um 1896 schließen.
Es ist das zweitälteste bekannte Belegstück.

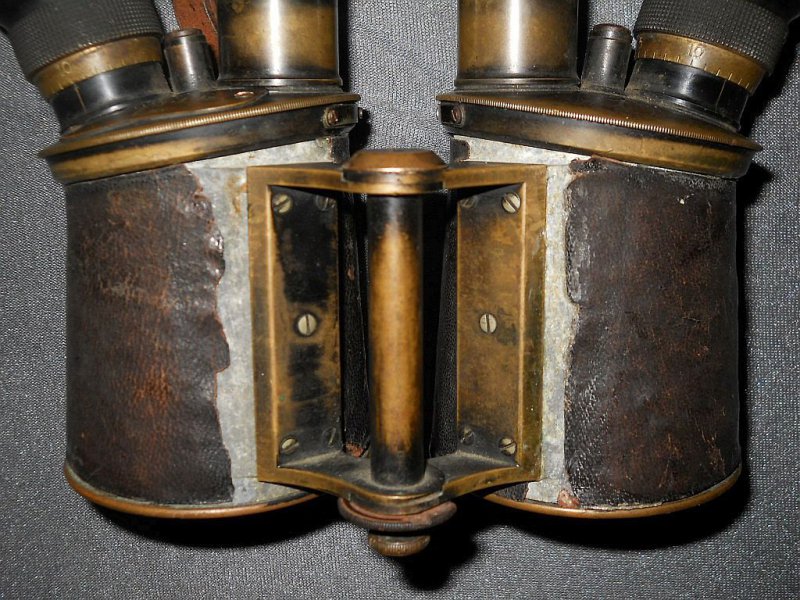

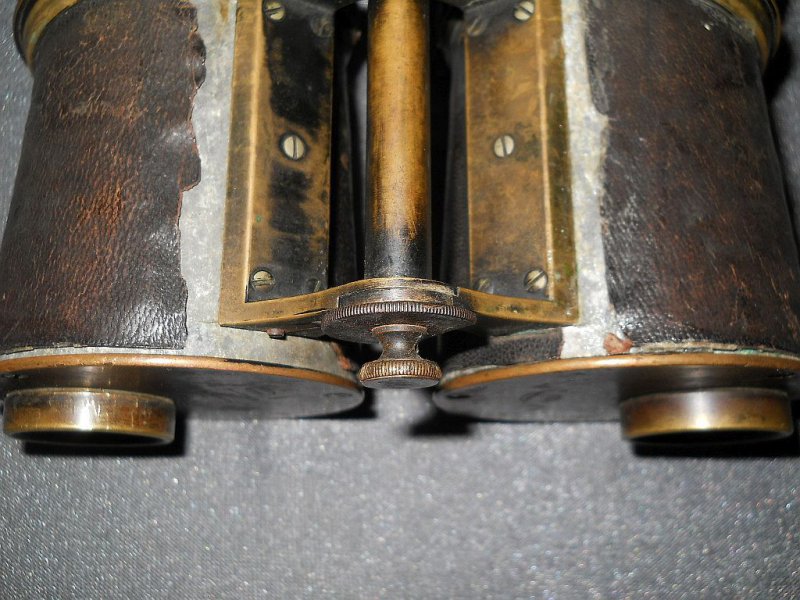

Die Fernglashälften sind mit je fünf Schrauben an der Brücke befestigt.

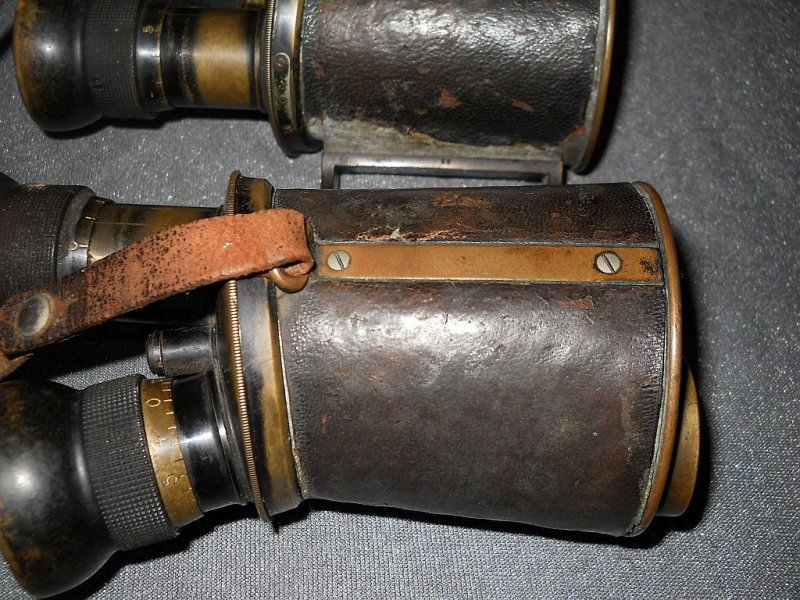

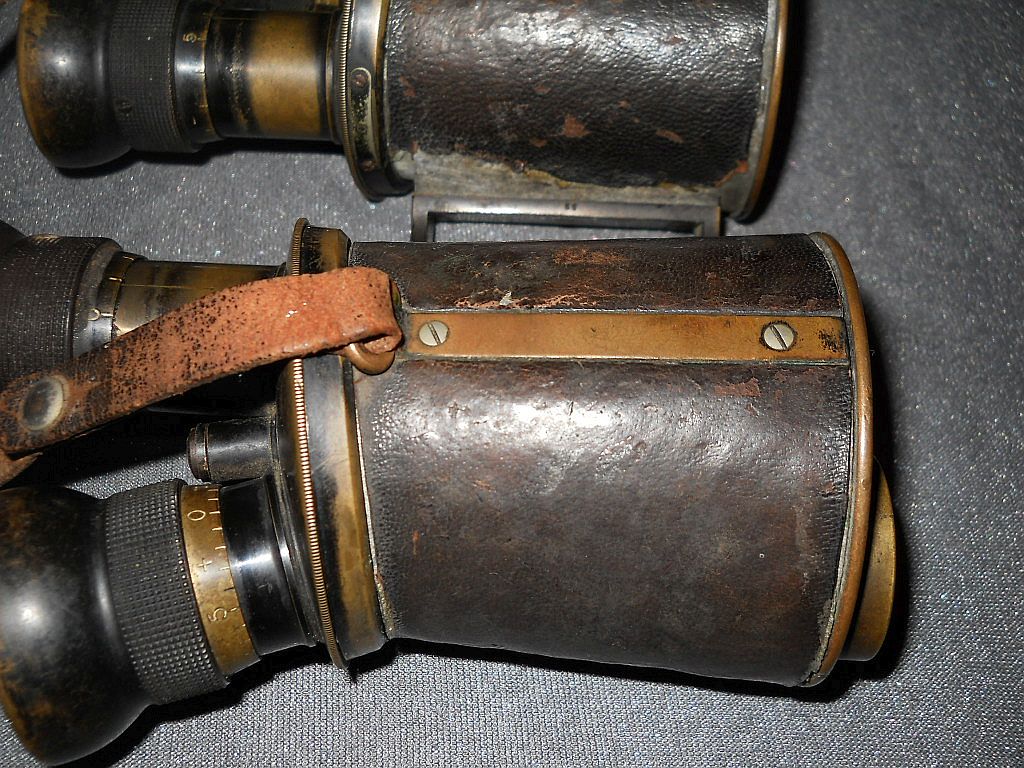

Die geschraubten Riemenösen sind in das Gehäuse eingelassen.

Die Markiervorrichtung als Indiz ziviler Ferngläser.

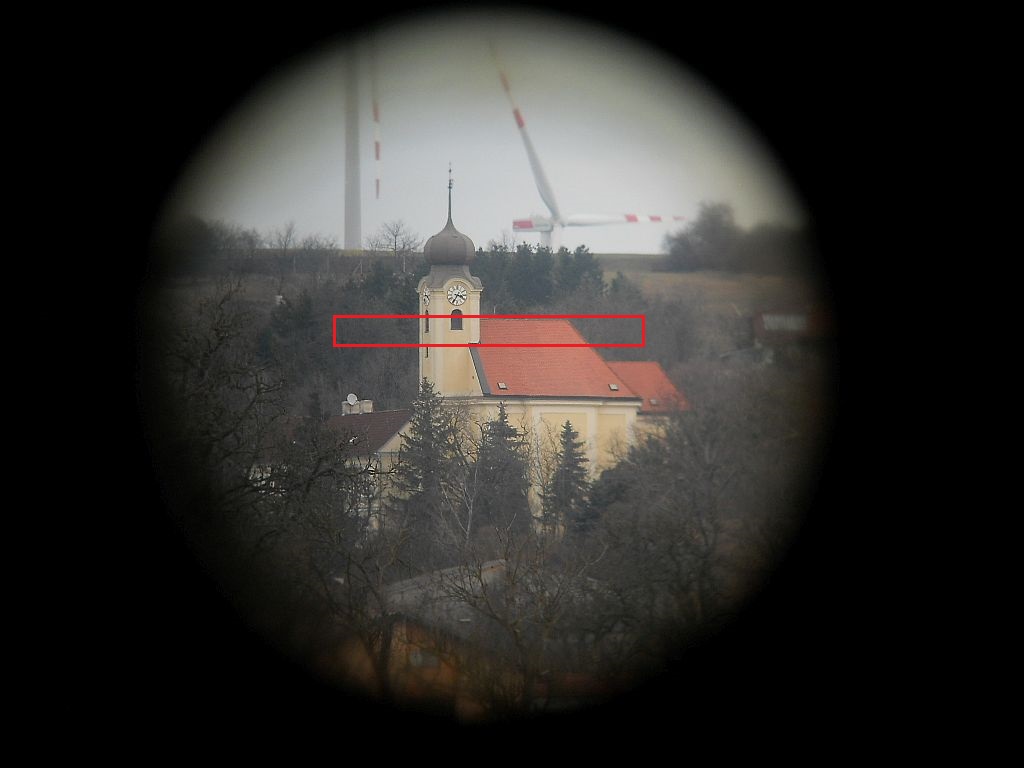

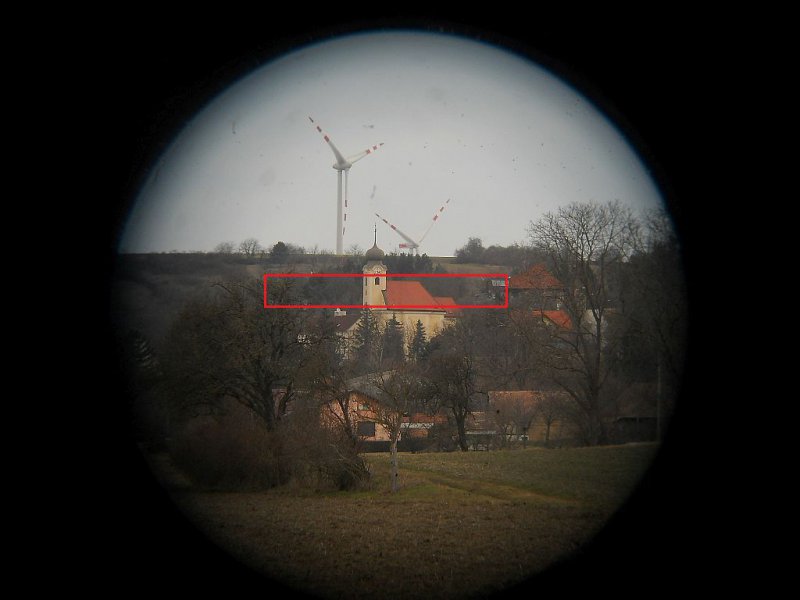

Die Durchsicht mit 5-facher Vergrößerung.

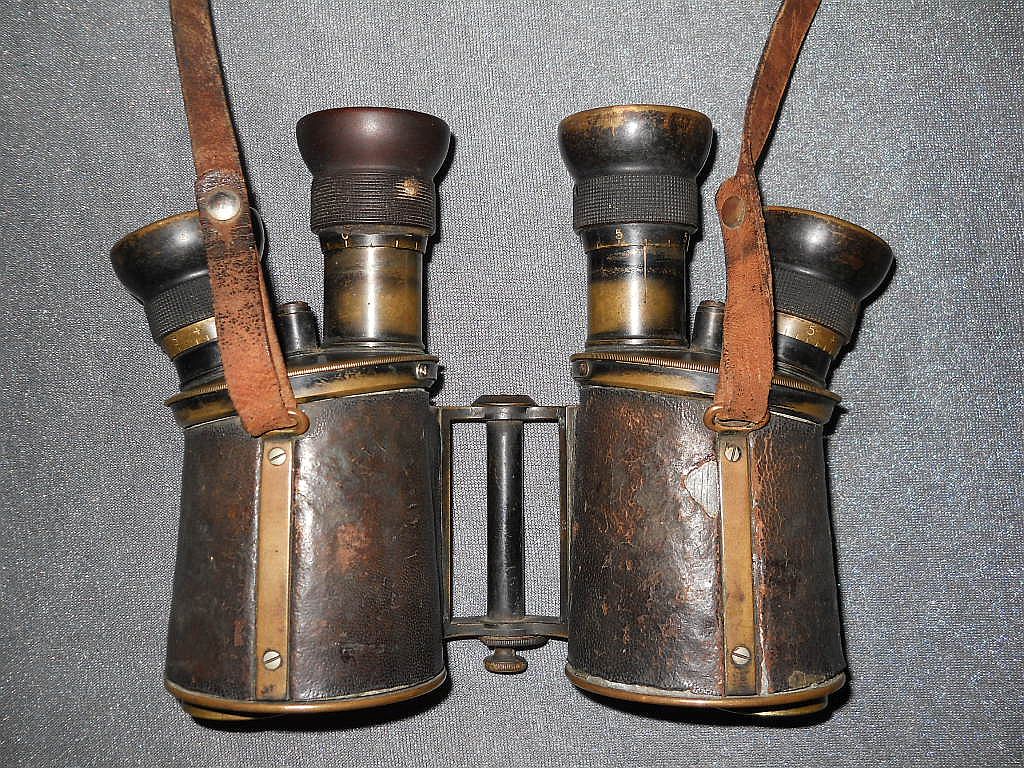

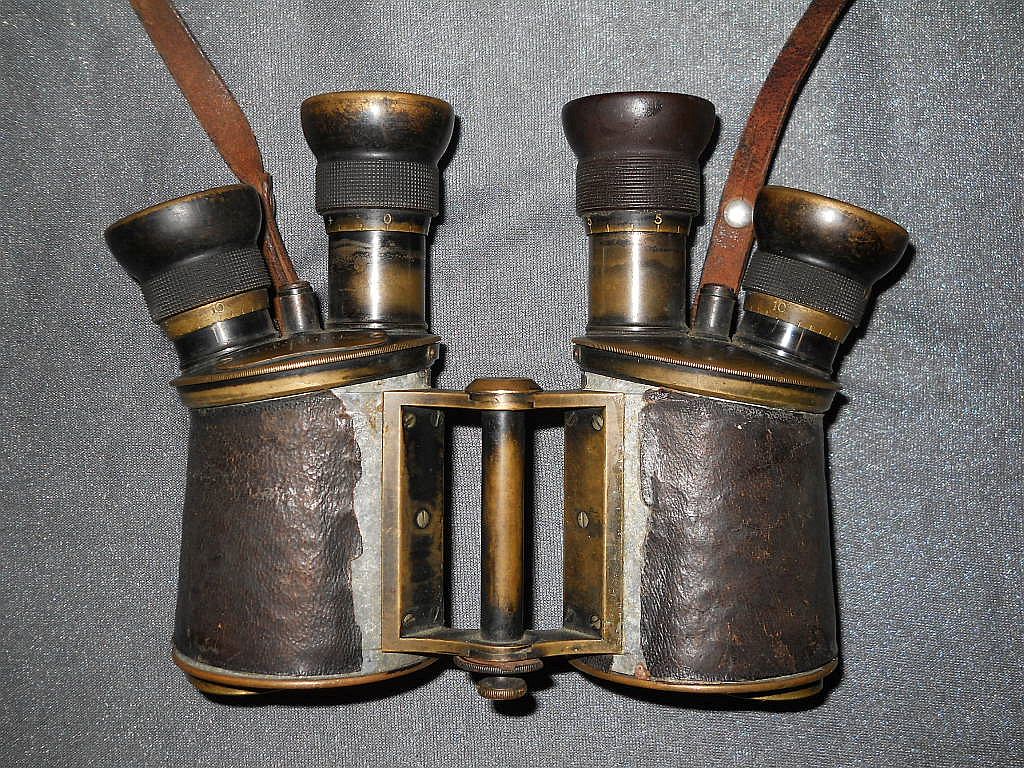

Die Gebrauchsstellung bei 10-facher Vergrößerung.

Die Durchsicht mit 10-facher Vergrößerung.

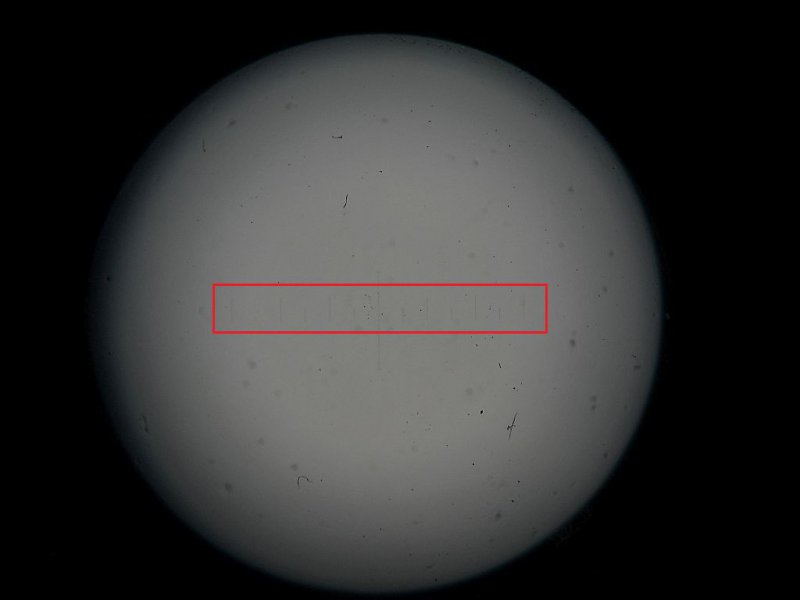

Das Detail der Strichplatte.

Breite = 17 cm, Höhe = 15 cm, Gewicht = 1200 g.
