SAMMLERHIGHLIGHT!
SEHR SELTENE OPTIK DER KRIEGSMARINE
WINKEL-HORIZONTIERFERNROHR
ZEISS blc W.HOFE C/4

mit Hoheitszeichen der Kriegsmarine!

Die sehr seltene Optik der Kriegsmarine wurde zur Sicherung der Zentral-
stabilisierung für Geschütze auf modernen Kriegsschiffen verwendet
(Gneisenau, Scharnhorst...). Um die Pendelbewegungen bei hohem Seegang
für die Geschütztürme auszugleichen wurde eine automatische Zentral-
stabilisierung entwickelt.

Diese wurden von zwei "Wackeltöpfe" gesteuert. Durch die "kardanische
Aufhängung" bleibt das Geschütz bedingt durch die Schwerkraft immer in
der selben Position. Bei Ausfall der Zentralstabilisierung wurde die Feuerleit-
ung bei einzelnen Geschützen mit dem Winkel Horizontierfernrohr manuell
unterstützt.

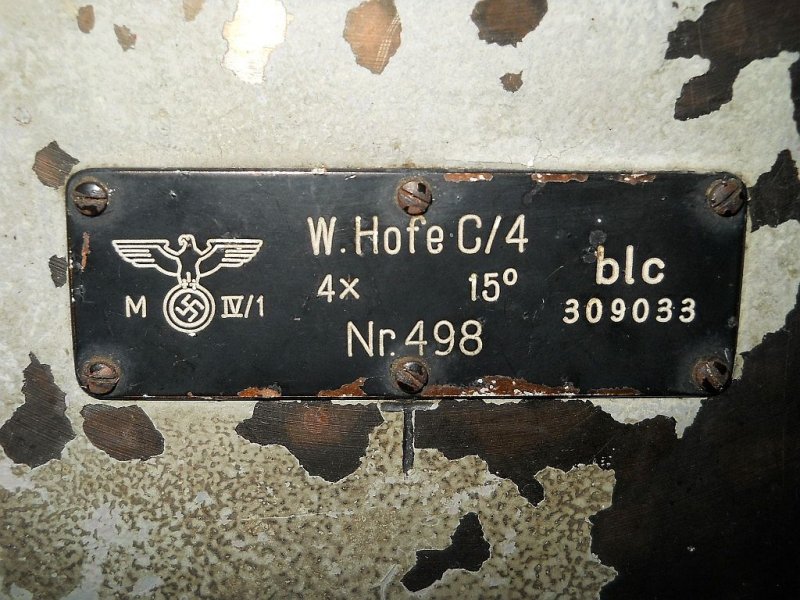

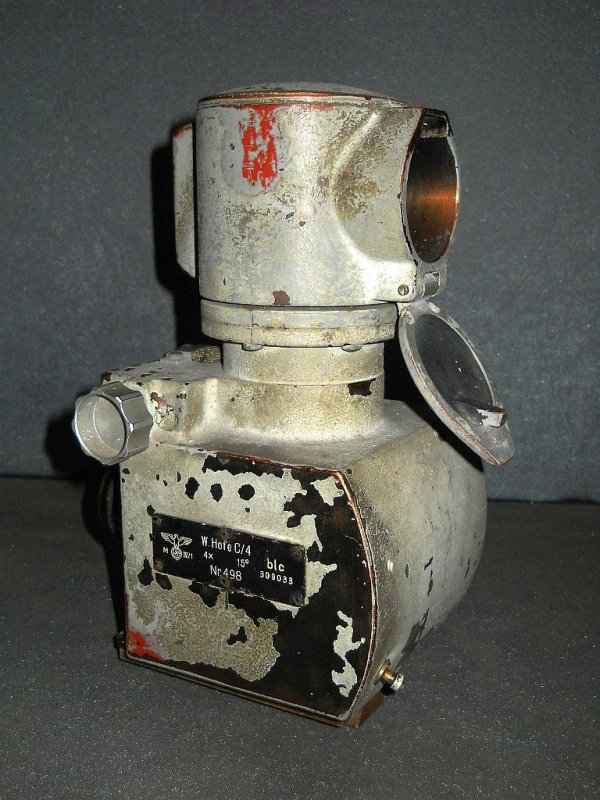

Das geschraubte Typenschild enthält das Hoheitszeichen der Kriegsmarine,
die Typenbezeichnung W.Hofe C/4 = W
inkel Horizontierfernrohr, die codierte
Herstellerangabe blc =
Carl Zeiss Jena, die Seriennummer und Produktions-
nummer, sowie die Vergrößerungsangabe mit Sehfeld in Graden.

Es hat eine 4-fache Vergrößerung mit einem sehr großen Sehfeld von 15°.
Das entspricht 262,5m/1000m. Die Optik ist vergütet (Transparentbelag).

Der original hellgraue Anstrich ist die Farbe der Kriegsmarine. Der Optik-

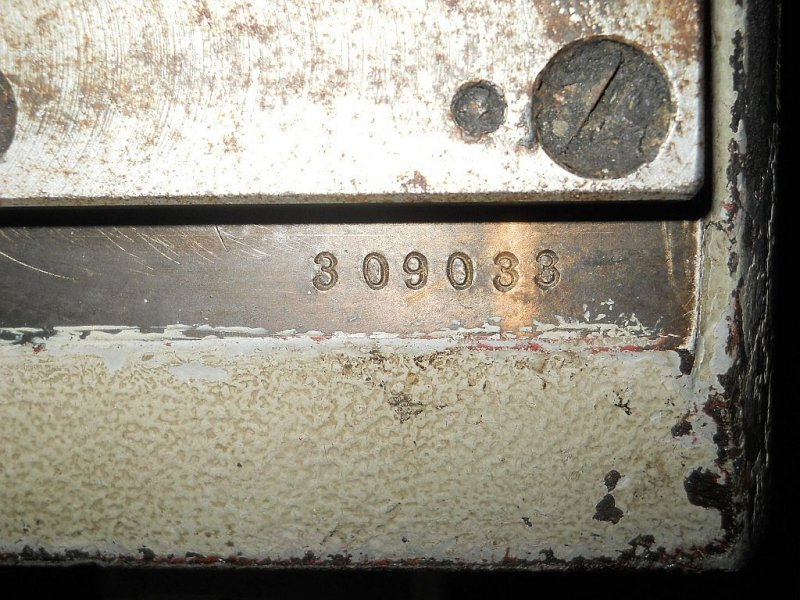

korpus besteht aus Bronze. Die Seriennummer ist 309033.

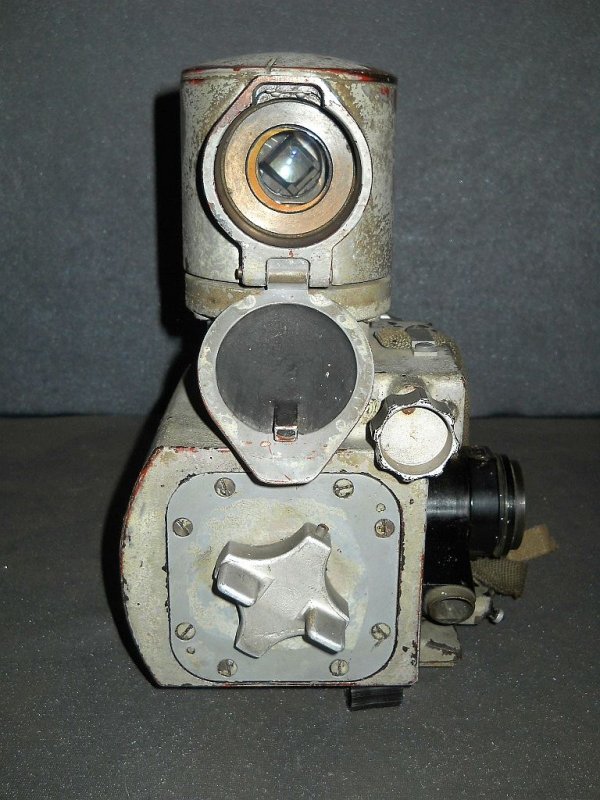

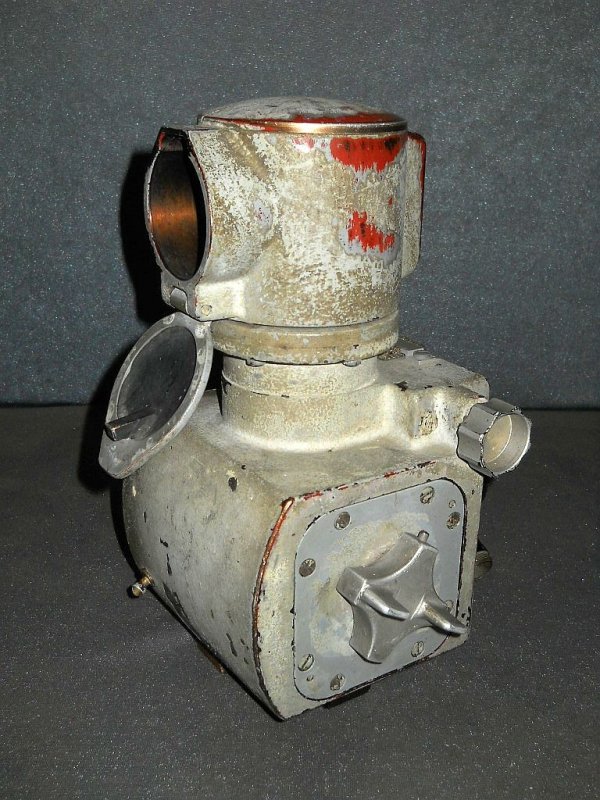

Der Turm mit dem Objektiv ist beidseitig jeweils um 90° schwenkbar. (Siehe
die beiden Abbildungen).

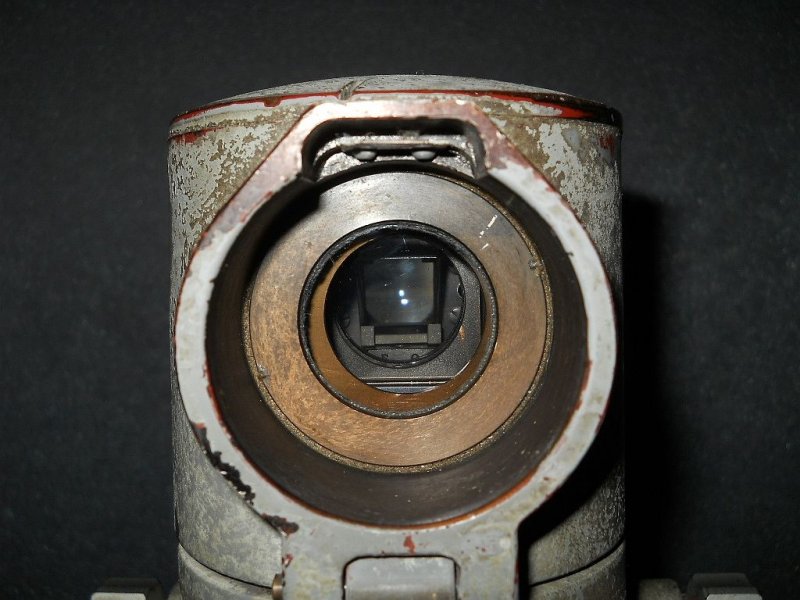

Die Optik verfügt über ein Dachkantprisma nach Amici. Nach seinem Erfinder
Giovanni Battista Amici benannt, besteht das Amici-Prisma aus nur einem
Prisma mit zwei Dachkantflächen.

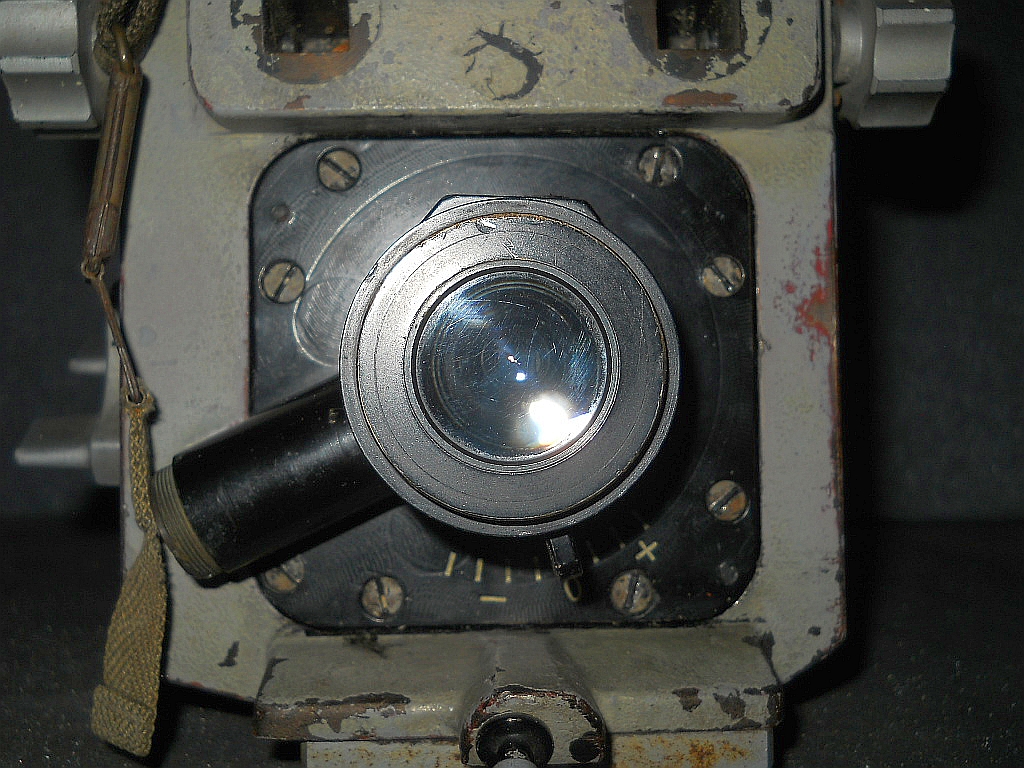

Das Objektiv mit Fixfokus und Dioptrienausgleich. Die Linse hat 26 mm im
Durchmesser.

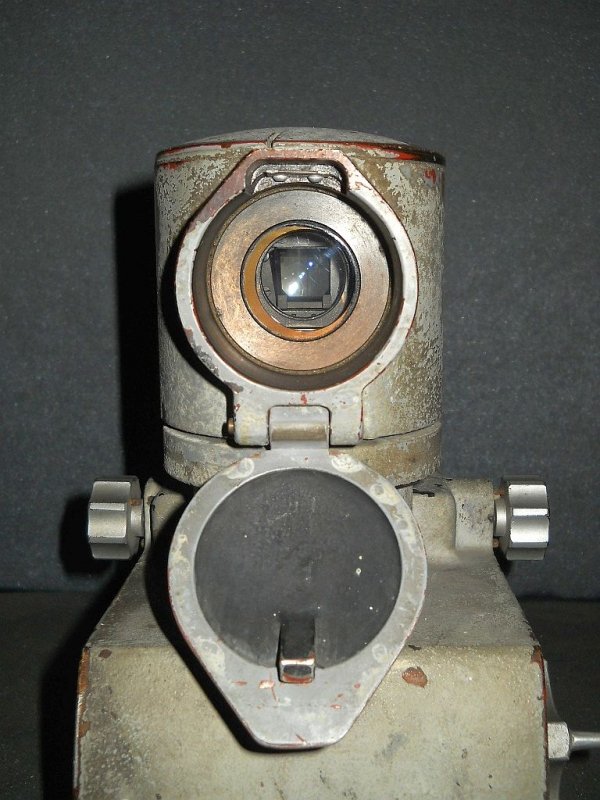

Die Objektivöffnung misst 52 mm. Die Objektivlinse hat einen Durchmesser
von 32 mm.

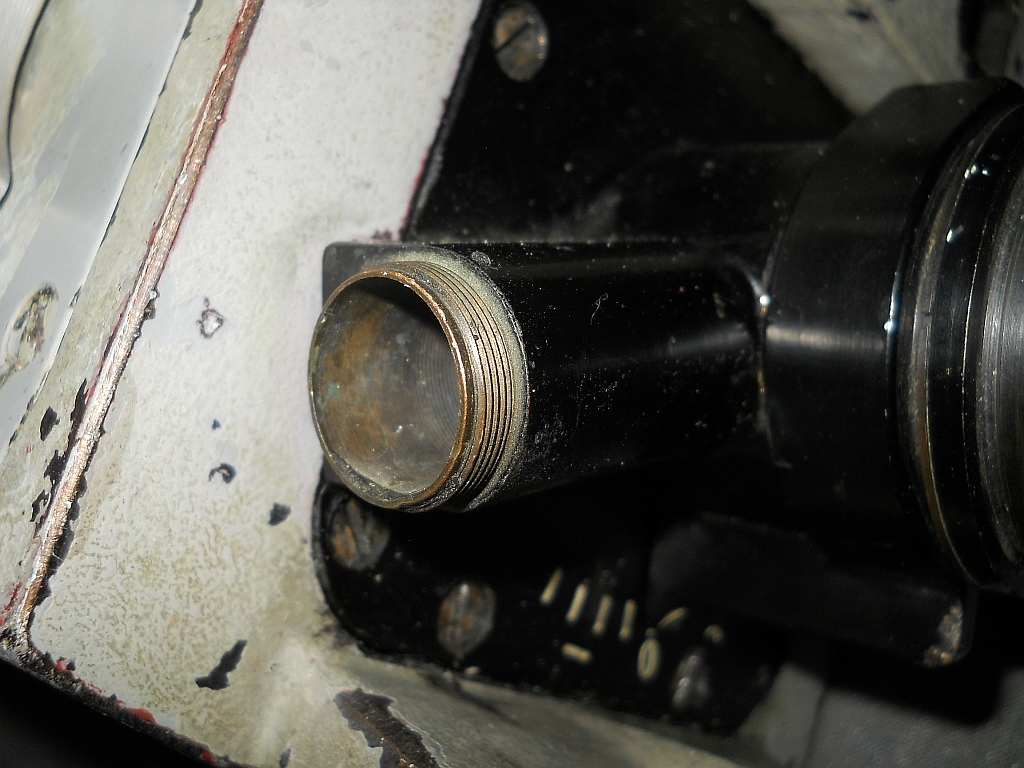

Aufnahme für die Strichplattenbeleuchtung.

Rad zum Vorschalten der Farbfilter.

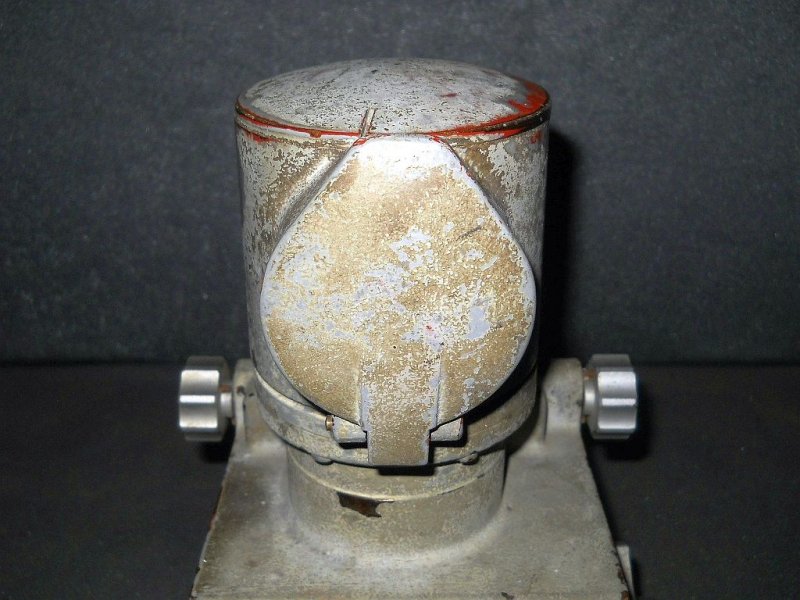

Verschließbarer Deckel zum Schutz vom Objektiv.

Breite = 17 cm, Höhe = 26 cm, Gewicht = 4,50 kg.

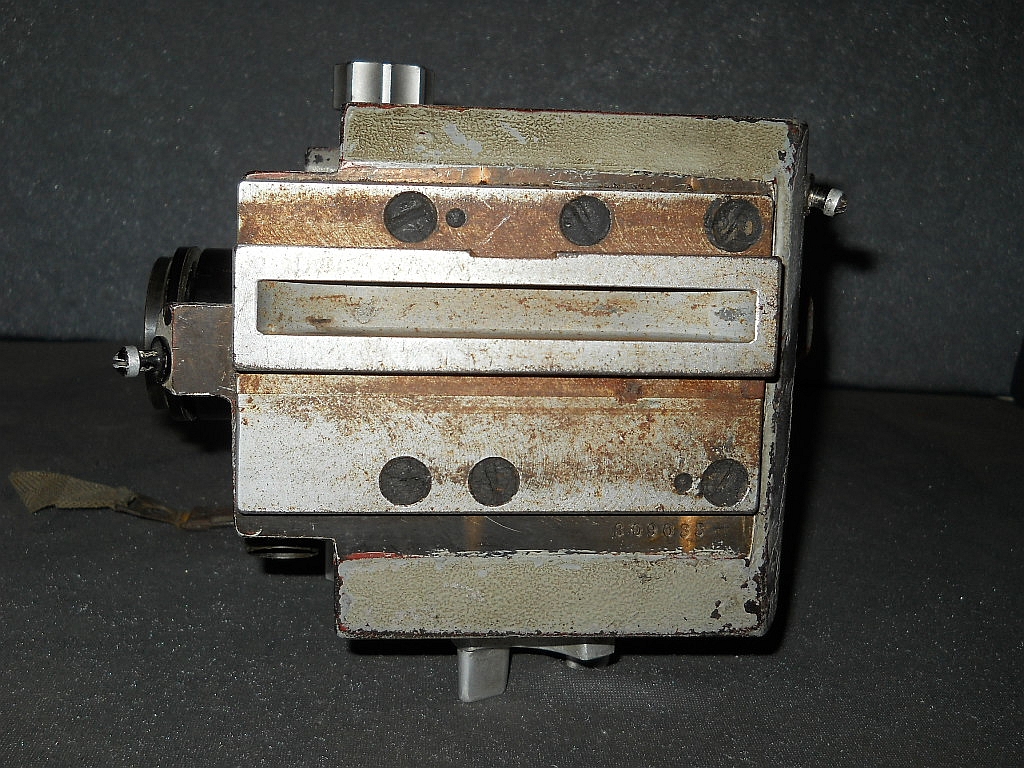

Die an der Unterseite angeschraubte Bodenplatte mit Schwalbenschwanzführung
dient zur Montage der Vorrichtung auf dem Schiff.

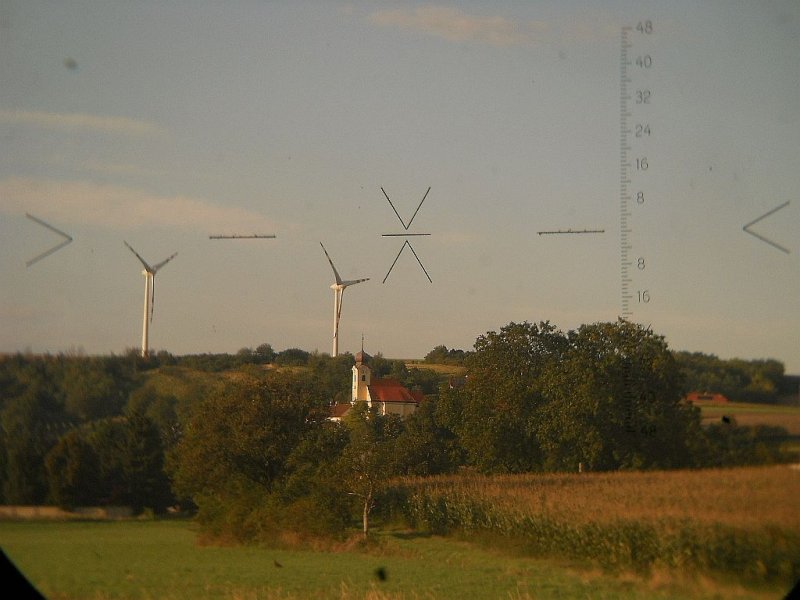

Die normale Durchsicht mit Strichplatte.

Die Durchsicht mit vorgeschaltetem Gelbfilter.

Die Durchsicht mit vorgeschaltetem Graufilter.
