Ein außerordentlich seltener Fund ist dieses Modell eines von Zeiss in
den 60-er Jahren hergestellten Fernglases. In zwei unterschiedlichen
Ausführungen wurde es Anfang der 60-er Jahre als Versuchsmodell
gebaut. Es ist anzunehmen dass es davon jeweils eine Kleinserie
gibt, welche aber nicht in den Handel gelangten.

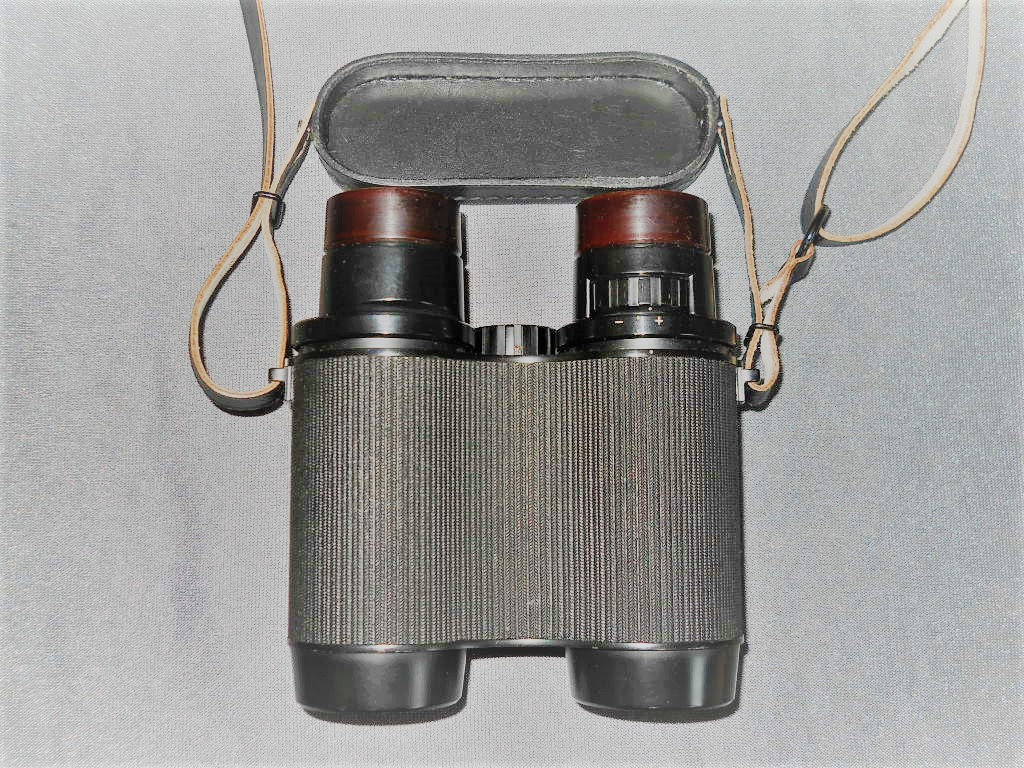

Es handelt sich um einen Prototyp in ungewöhnlicher Bauweise mit
geschlossenen Gehäuse ohne Knickbrücke. Es hat ein nach Cranz
modifiziertes Porro II Prismensystem und ein fünflinsiges
Weitwinkelokular.

Zusätzlich hat es eine aufwändige Innenfokussierung und einen
speziellen Dioptrienausgleich. Es ist anzunehmen, dass eine
serienmäßige Herstellung zu teuer gewesen wäre.

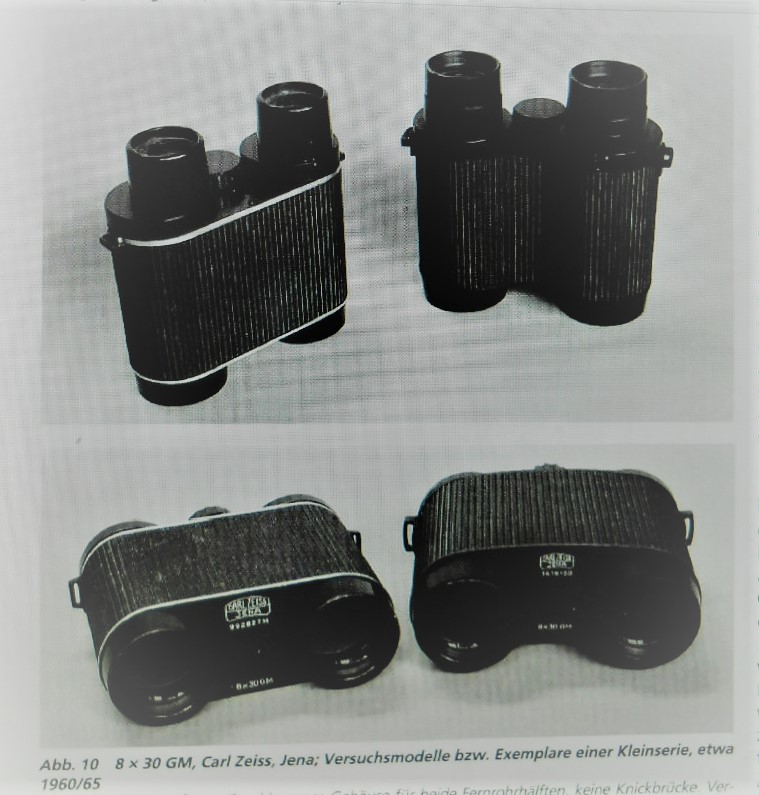

In einem Ausschnitt der Deutschen Optikerzeitung vom November
1993 berichten Dr. Helga Beez und Dr. Hans Seeger über Fernglas-
raritäten im optischen Museum in Jena. Unter anderem wird auch
dieses Modell in zwei Ausführungen vorgestellt. Links abgebildet
ist die Ausführung mit geraden Gehäuse.

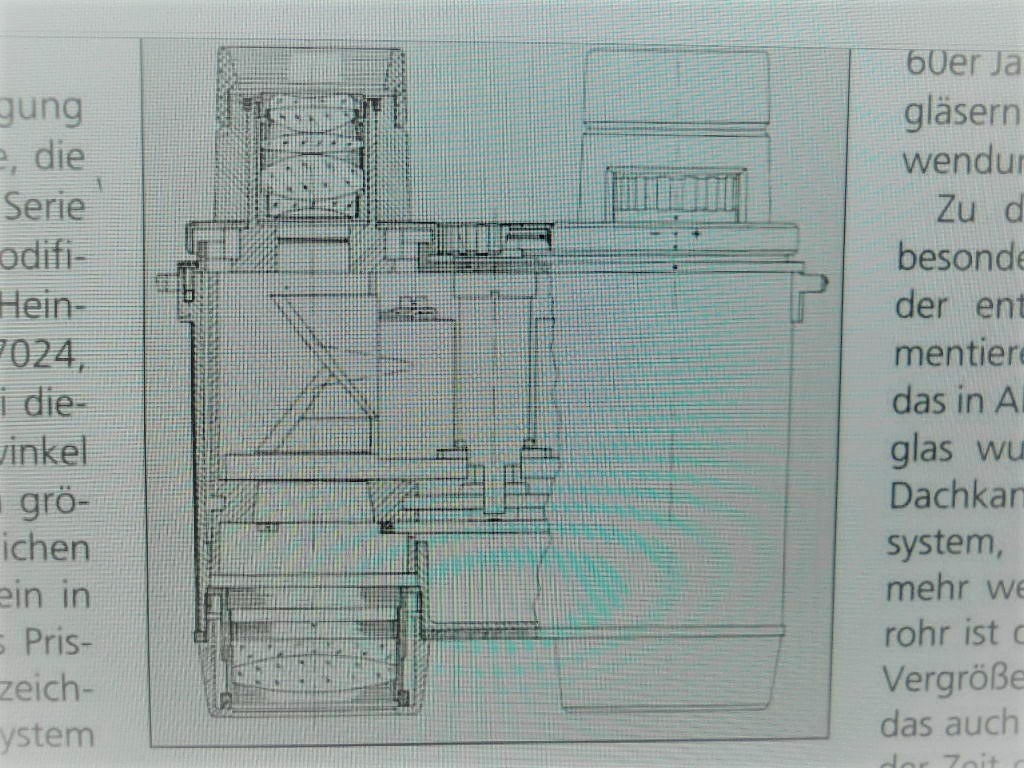

Die Schemenzeichnung gibt Aufschluss über das aufwändige Innenleben
des Fernglases.

Die Kenngröße ist 8x30. 8-fache Vergrößerung mit 30 mm Objektive.
Es hat eine randscharfe Abbildung mit sehr großen Sehfeld.

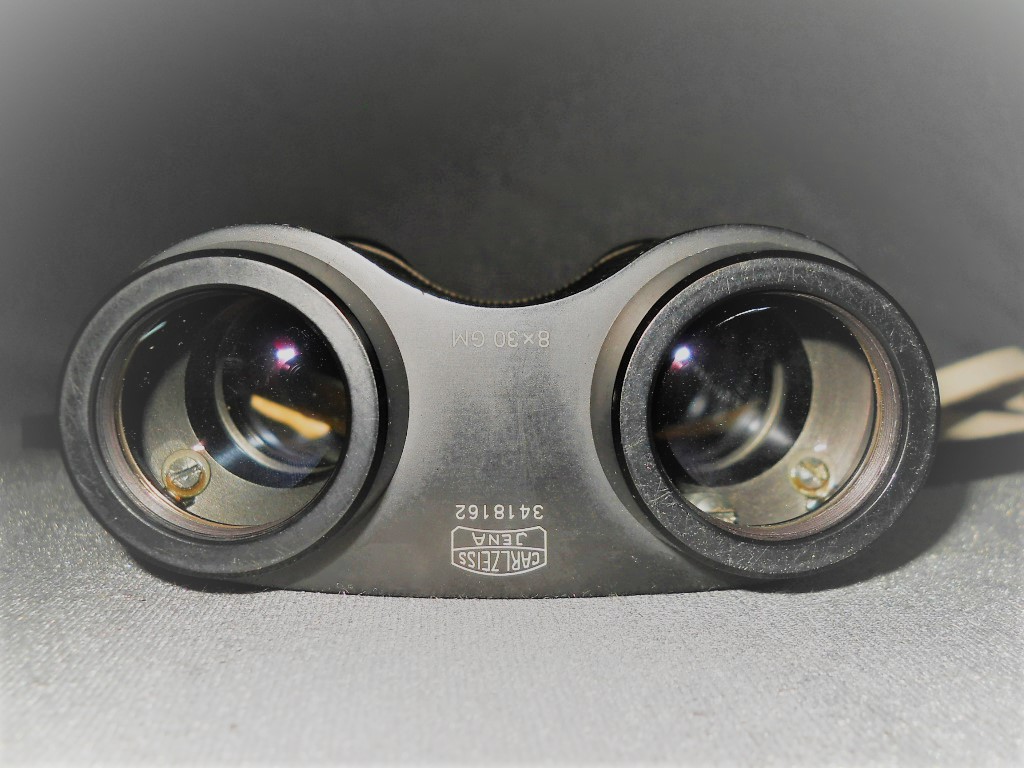

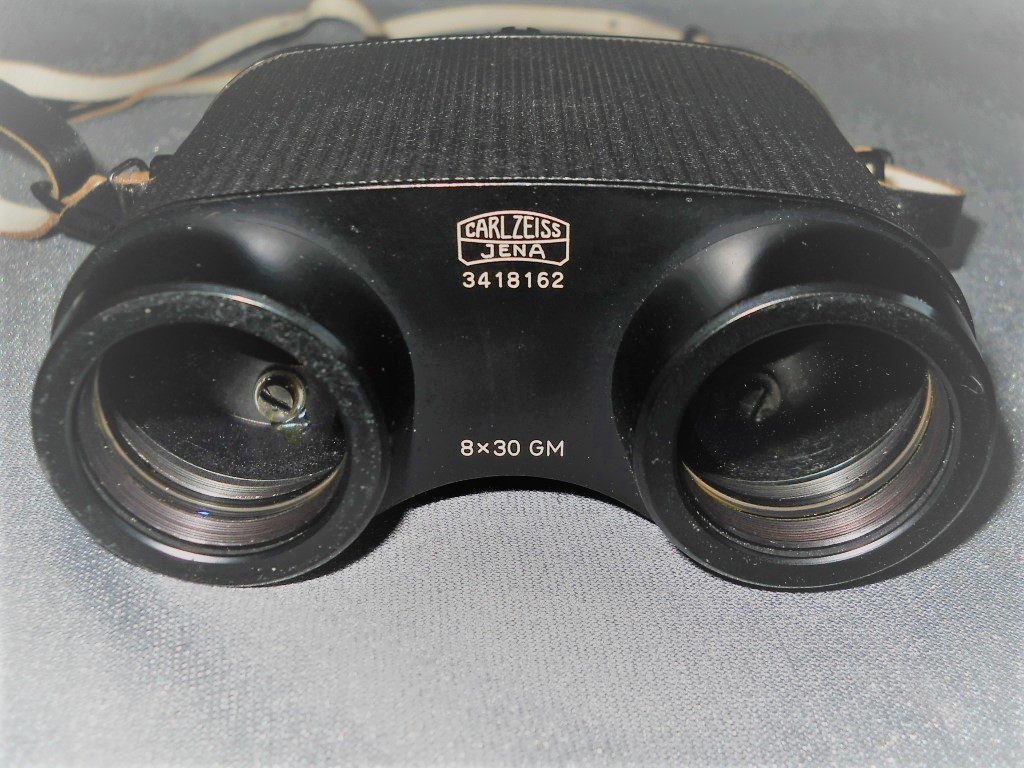

Das Zeiss Logo mit darunter liegender Seriennummer 3418162. Hergestellt
in etwa um 1965. Die Buchstaben GM könnten für die Anmeldung zum
Gebrauchsmuster stehen. Ein Gebrauchsmuster unterliegt in etwa den
Bestimmungen eines Patents.

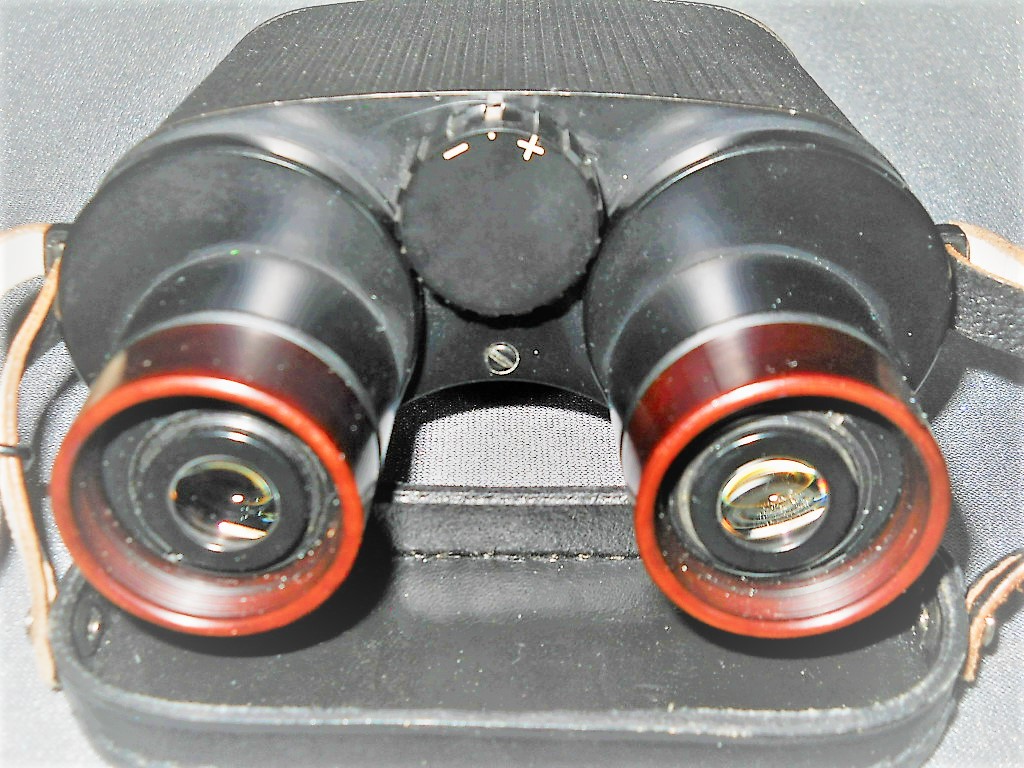

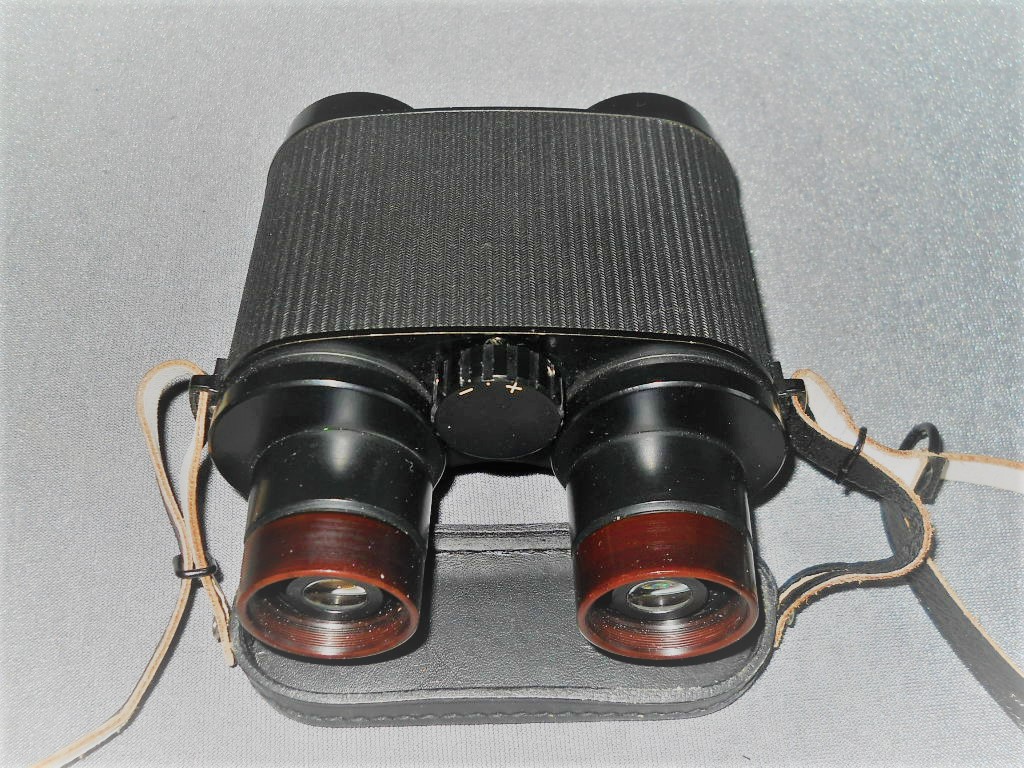

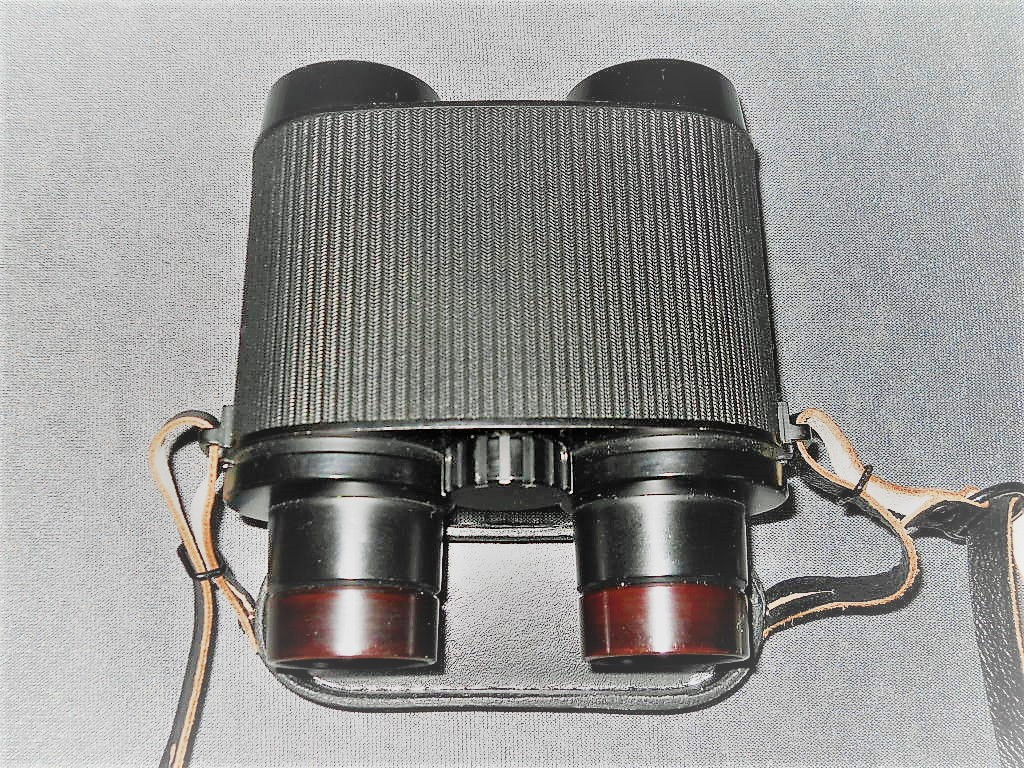

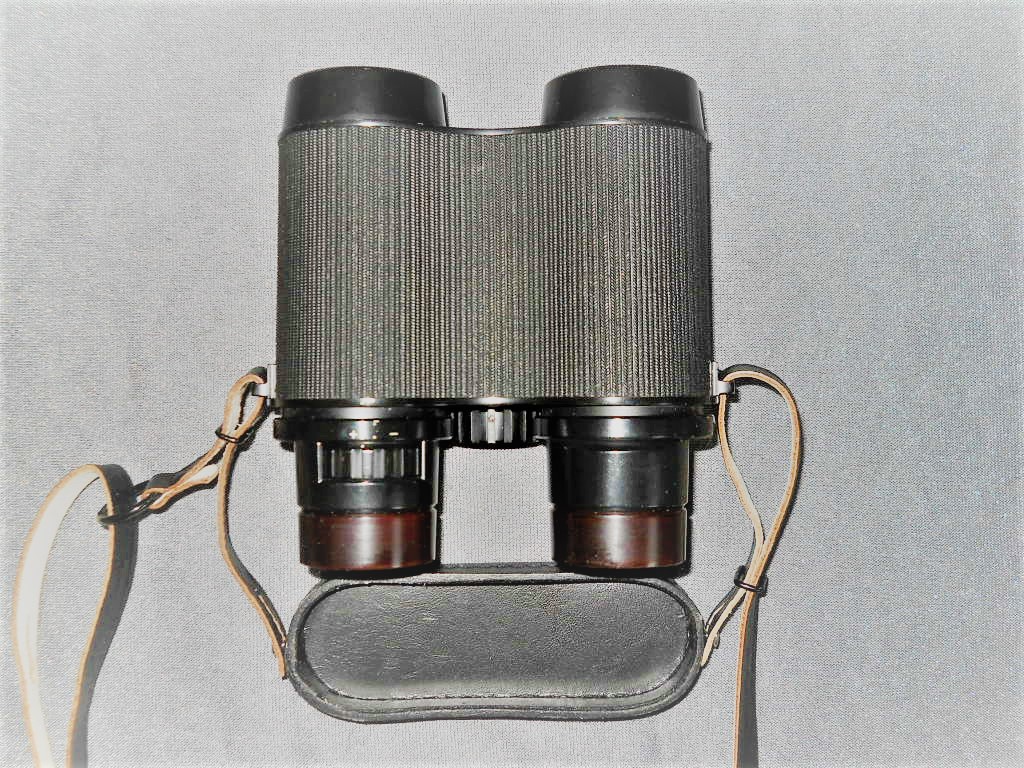

Durch die fehlende Knickbrücke ist die Einstellung für den Augenabstand
an den Okularen. Diese sind exzentrisch angeordnet und lassen sich
symetrisch gegeneinander bewegen.

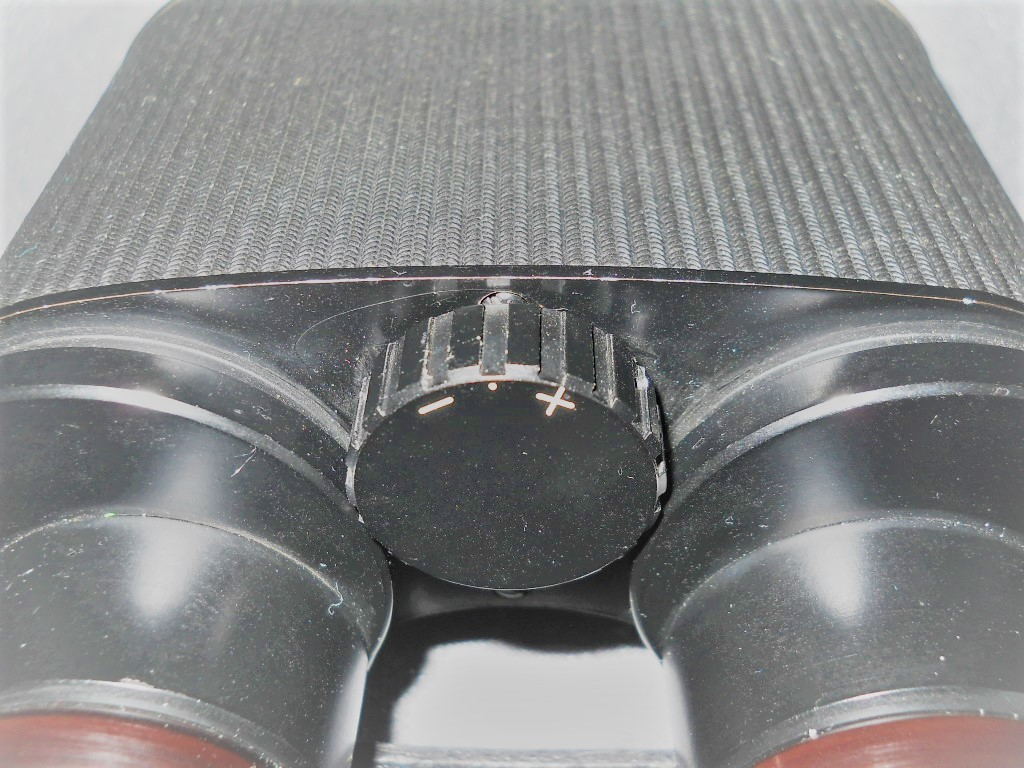

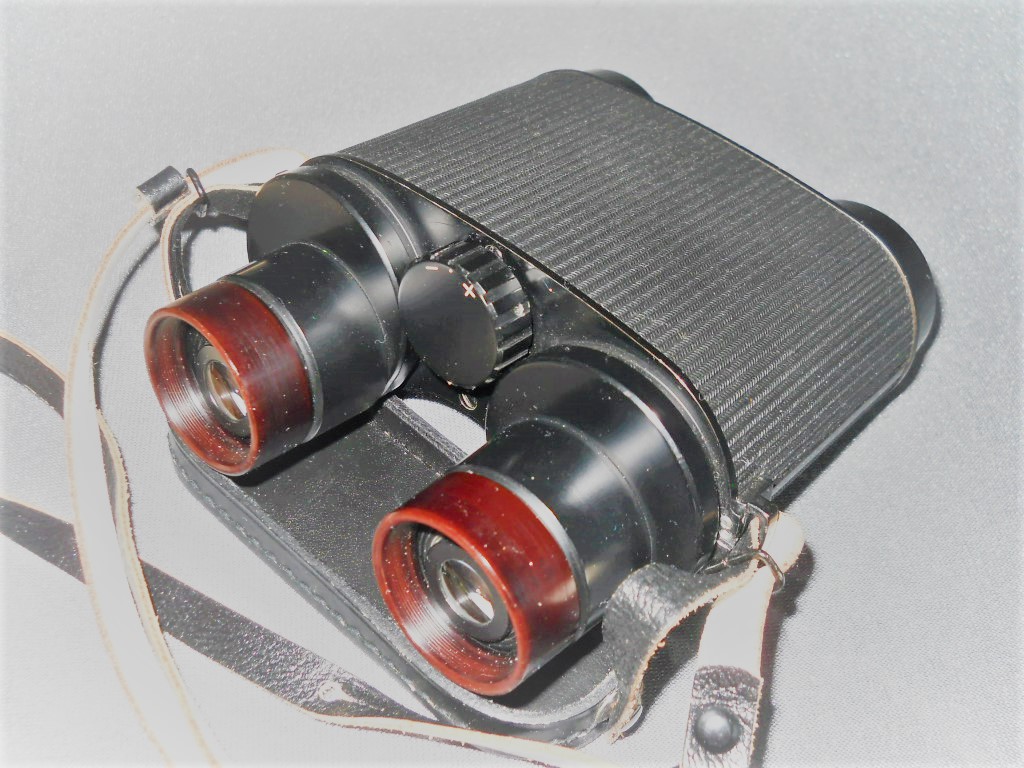

Das Fokussierrad zur Schärfeneinstellung. Es hat eine innenliegende
Fokussierung. Das Innengehäuse mit den Prismen ist beweglich
und wird mit dem Mitteltriebrad auf und ab geschoben.

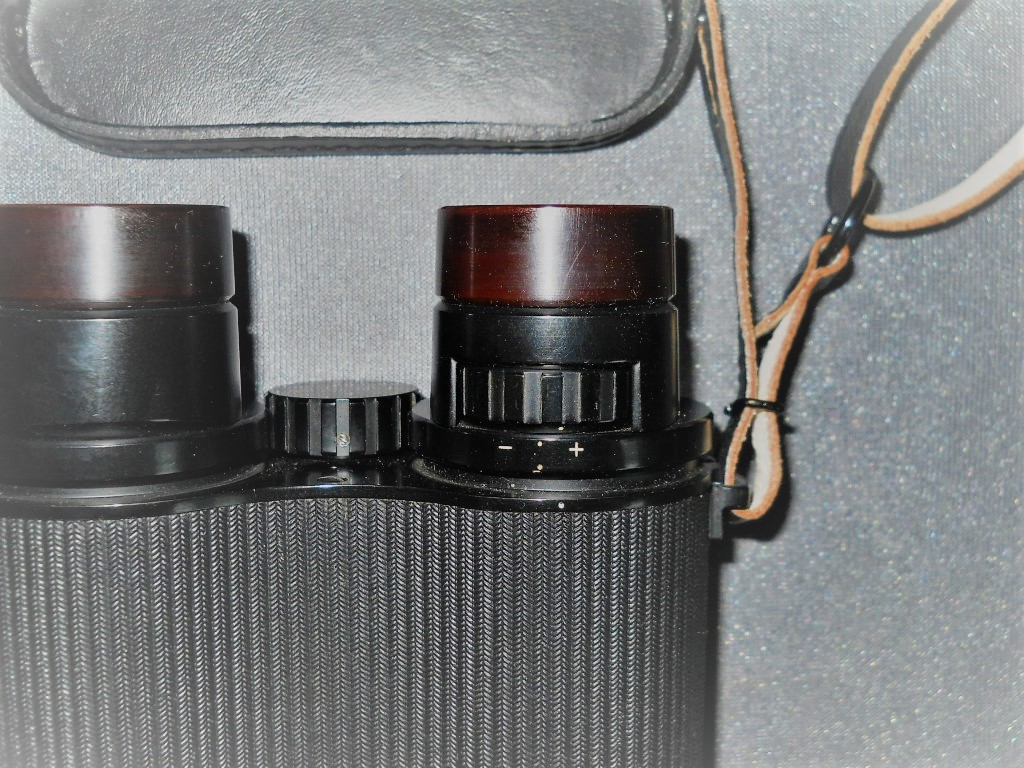

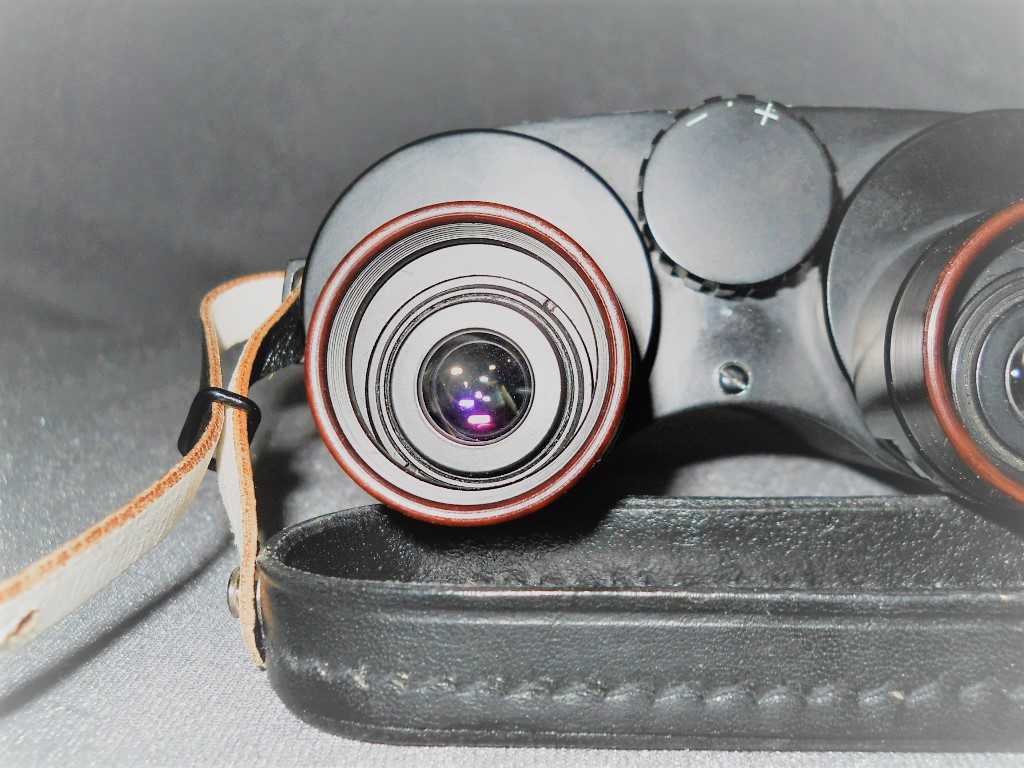

Der Dioptrienausgleich ist rechts in das Okulargehäuse eingebaut
und dadurch gegen unbeabsichtigtes Verstellen gesichert.

Die Durchsicht durch das Fernglas.

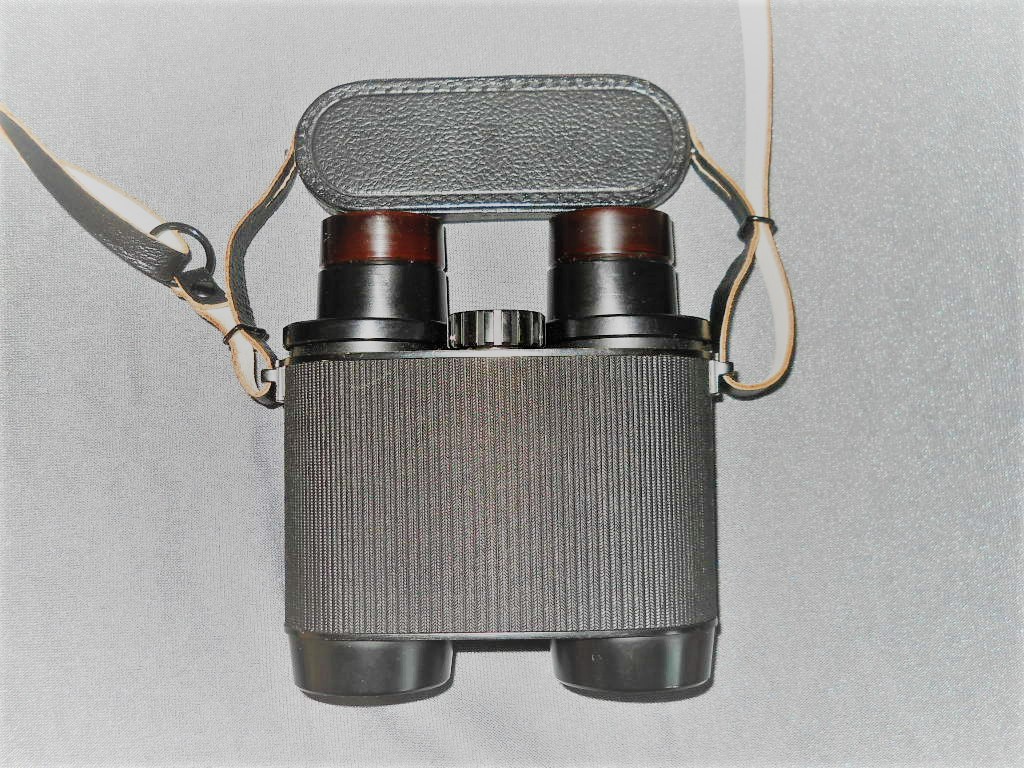

Höhe = 12,5 cm, Breite = 12 cm, Gewicht = 620 g.
