SELTENES, AMERIKANISCHES ARTILLERIE
PERISKOP!
FRANKFORT ARSENAL
TELESCOPE B.C. M65
mit beleuchtbarer Gitternetz-Strichplatte und drei einschwenkbare
Farbfilter!

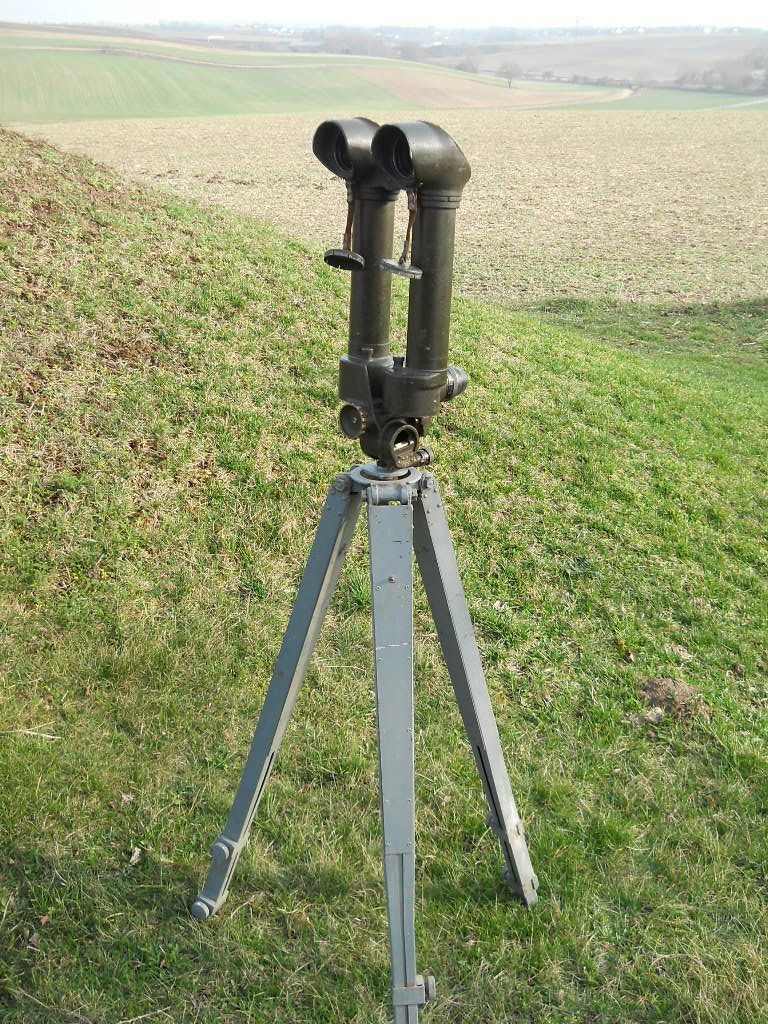

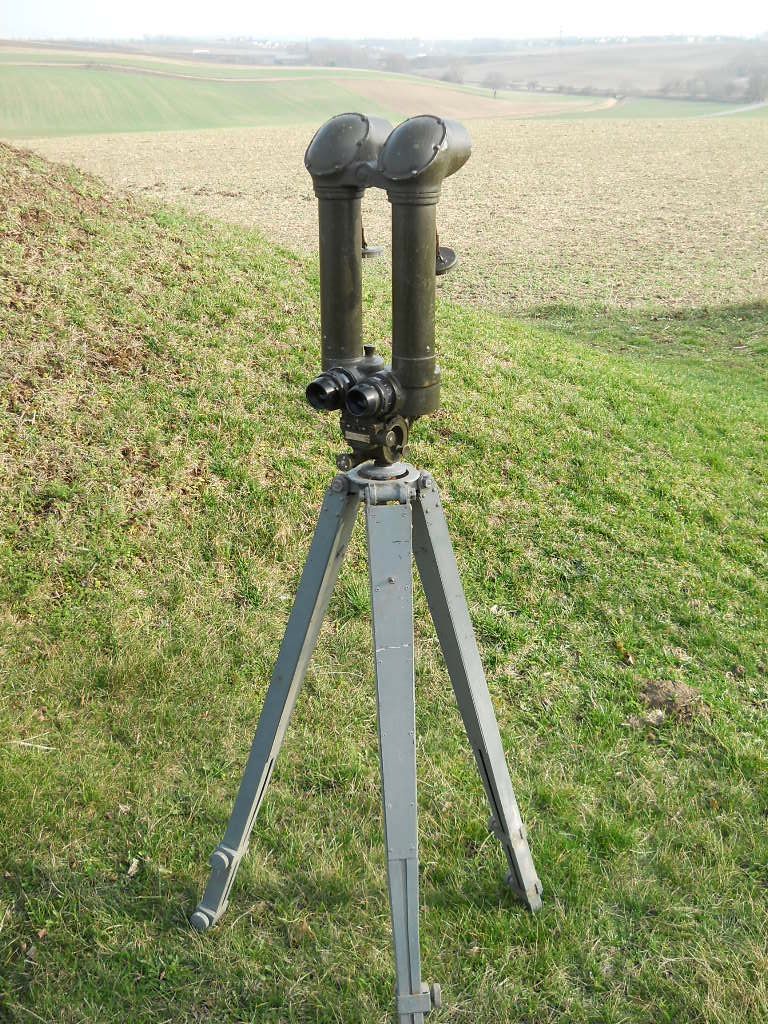

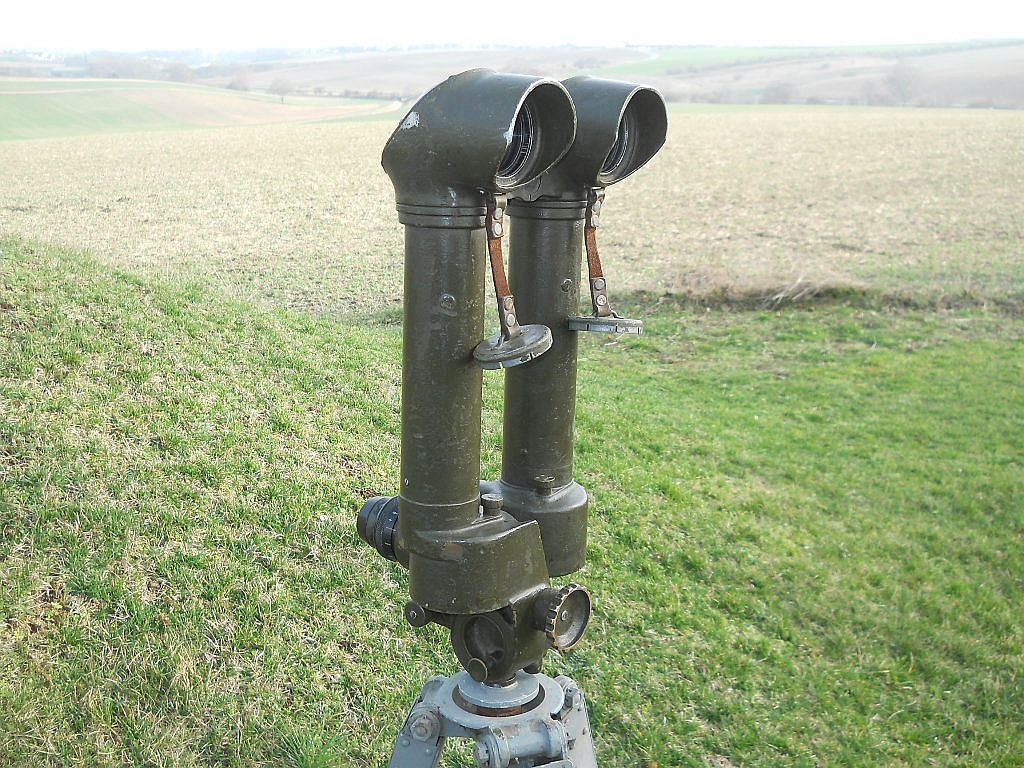

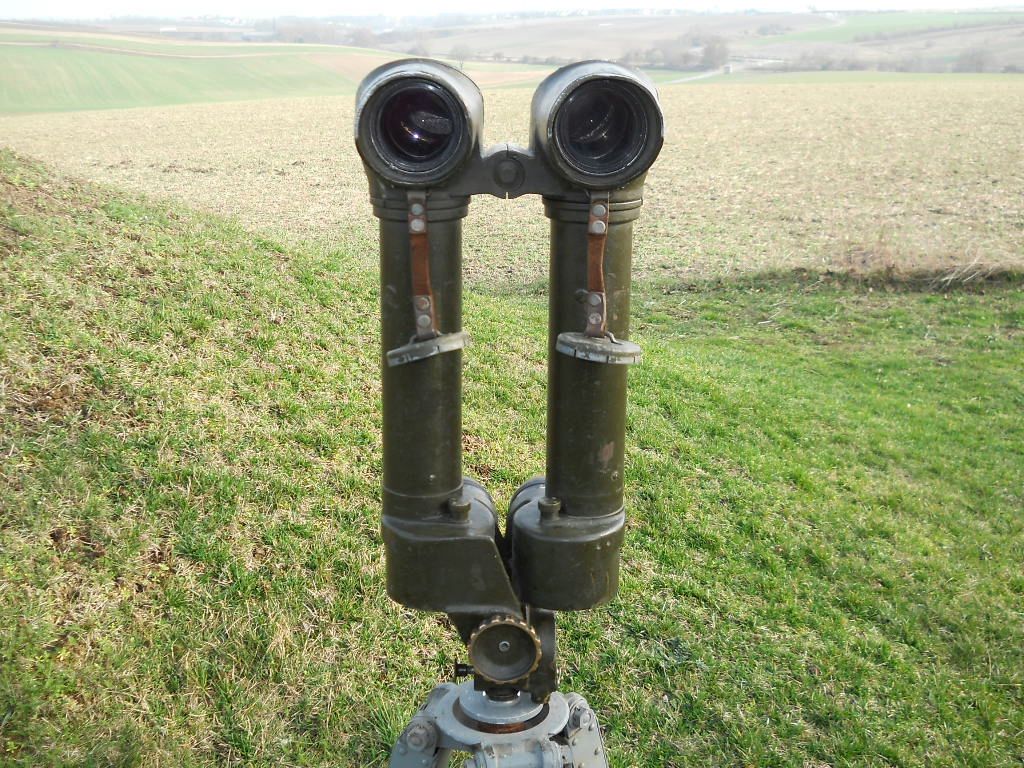

Dieses hochentwickelte, wuchtige Periskop wiegt 8,5 kg und wurde in den
50-er Jahren von der Firma Frankfort Arsenal in
Amerika hergestellt. Es
wurde für die Artillerie, zur Beobachtung und Messung von Sichtwinkel
und Azimut
entwickelt.
Eingesetzt wurde es sowohl im Koreakrieg, als auch im Vietnamkrieg. In den
70-er Jahren
wurde es auch für die jugoslawische
Armee gekauft.
Eine Besonderheit bei diesem Periskop sind die drei einblendbaren Farb-
filter. Dadurch wird eine bessere Verwendung bei wechselhaften Sicht-
verhältnissen ermöglicht.
Die Kenngröße ist 10x50. 10-fache Vergrößerung mit 50 mm Objektive.
Die
Optik ist vergütet.

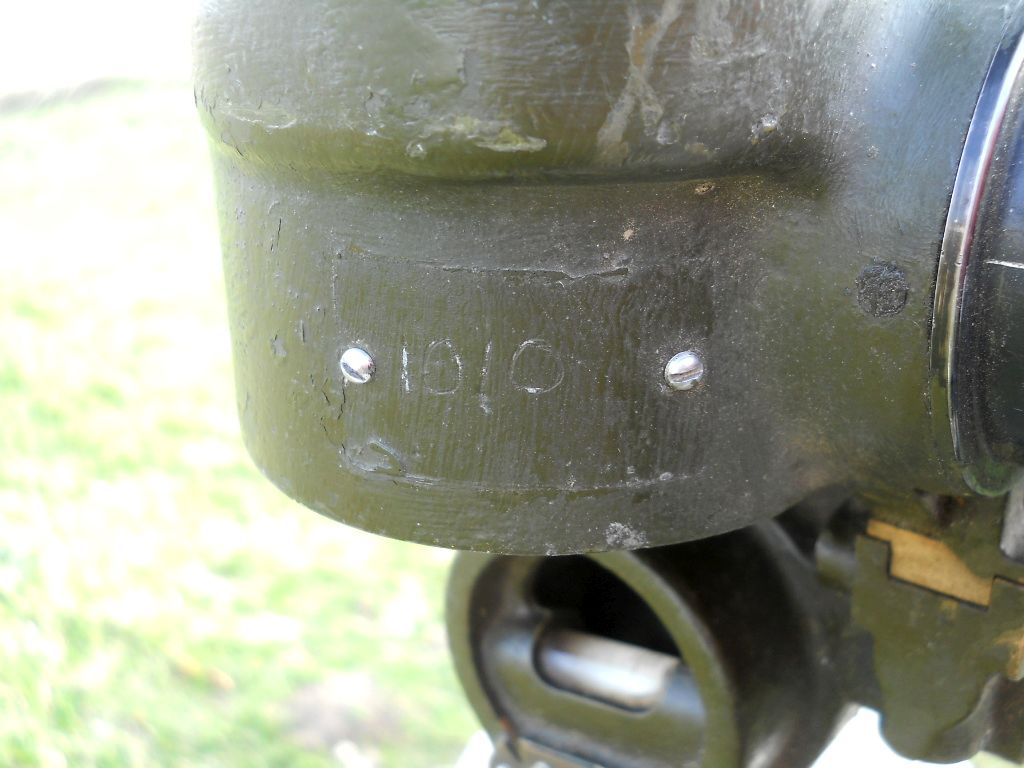

Bei diesem Belegstück fehlt die aufgeschraubte Typenplakette. Siehe die
Umrandung mit den beiden Schrauben.

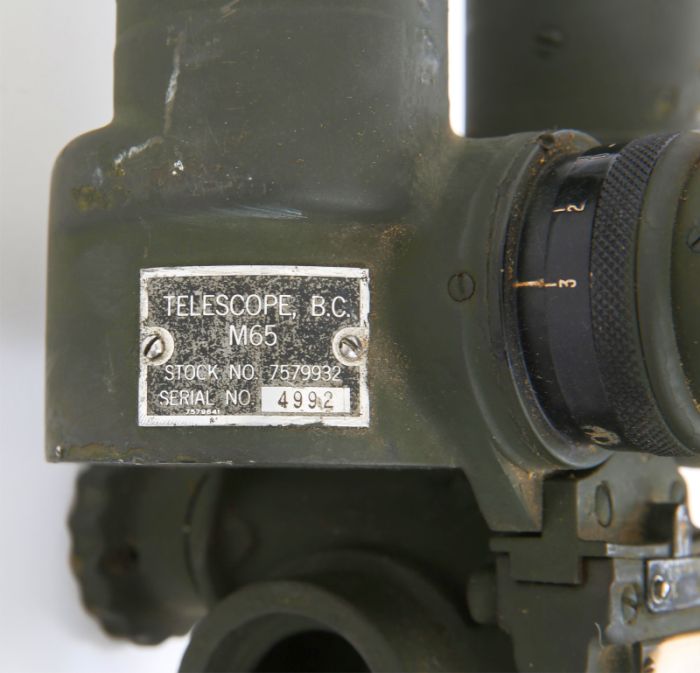

Hier ein Archivfoto von einem Telescope B.C. M65 mit der Typenplakette.

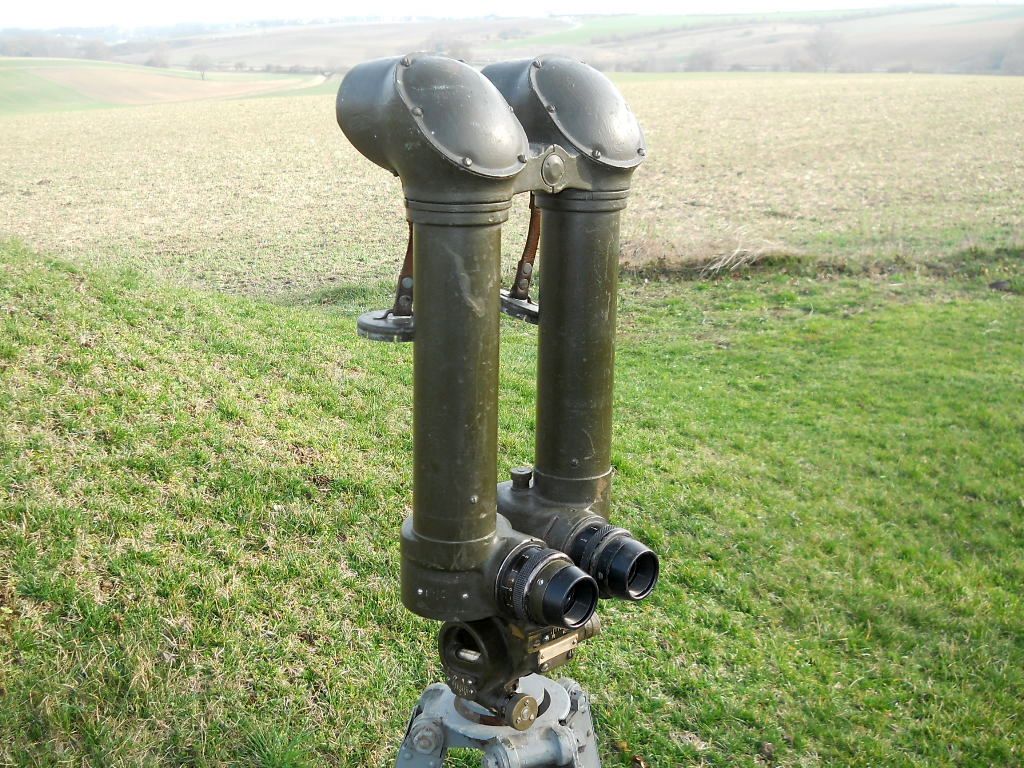

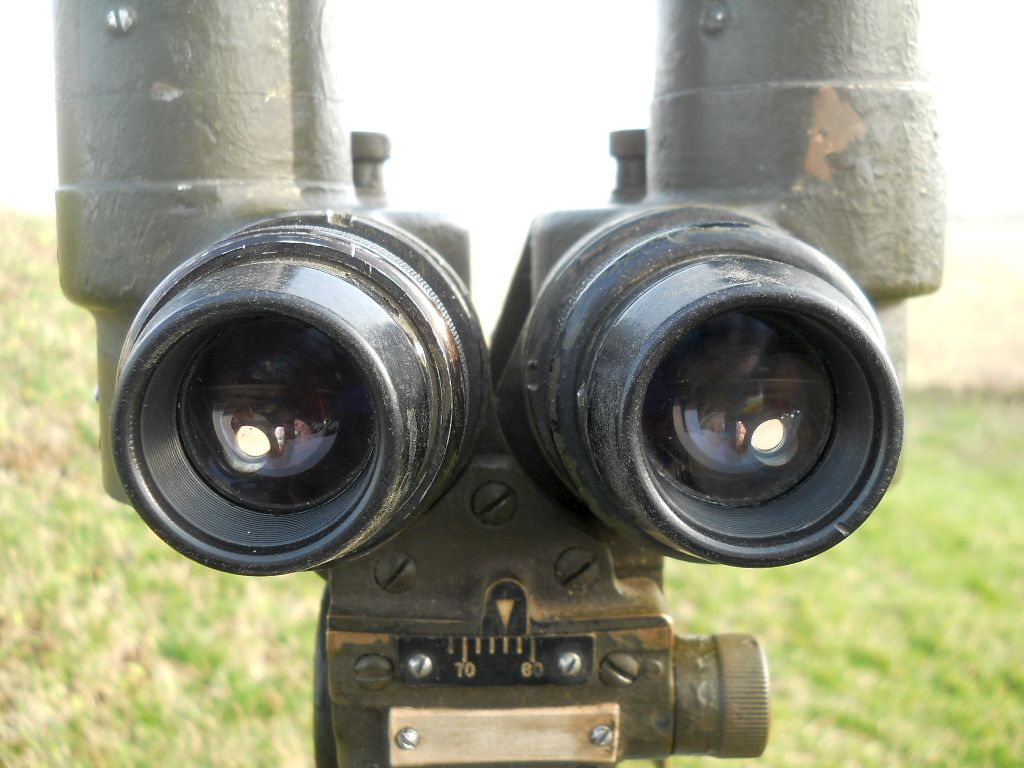

Das Periskop ist mit Weitwinkelokularen ausgestattet und hat ein außer-
gewöhnlich goßes Sehfeld! Die Okulare messen 52 mm im Durchmesser.
Die Okularlinsen haben 28 mm im Durchmesser!
Einmalig bei Periskope und Scherenfernrohre sind die zuschaltbaren
Farb-
filter!

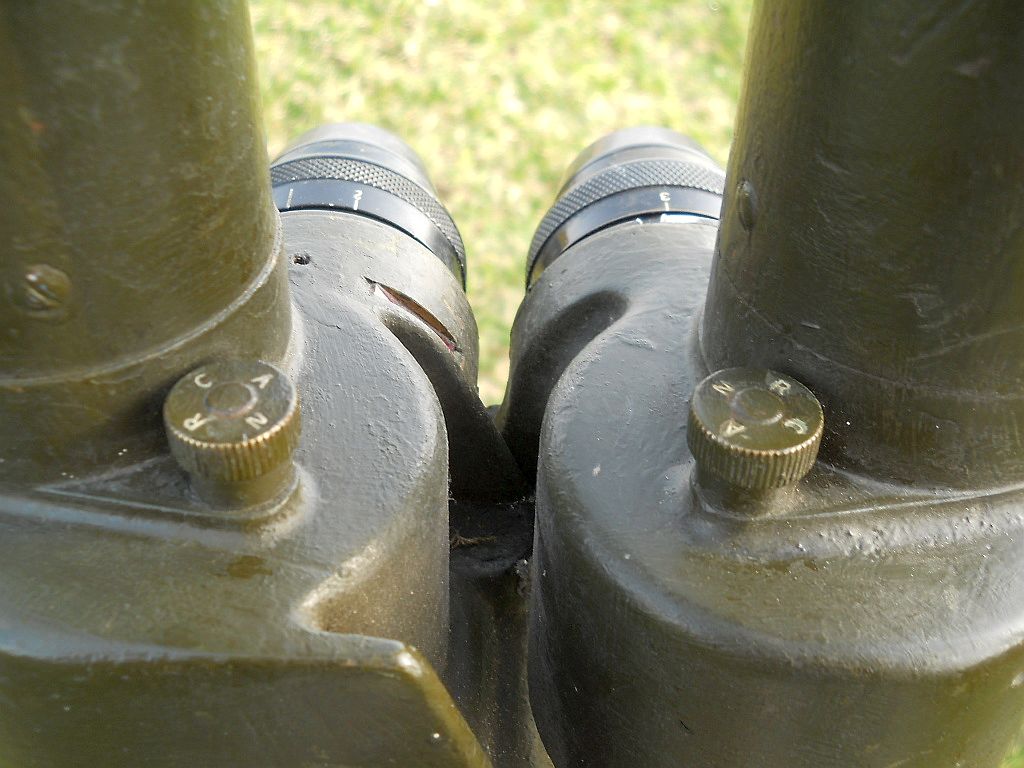

Mit den beschrifteten, links und rechts verbauten Rändelschrauben
werden die Farbfilter separat je Seite eingeblendet.
Es ist zum Ersten Mal,
dass der Verfasser eingebaute Farbfilter bei solchen
Optiken gesehen hat!
Die kleine Rändelschraube rechts ist zum Verstellen vom Augenabstand.
Die Skala in der Mitte zeigt den Augenabstand im mm an.

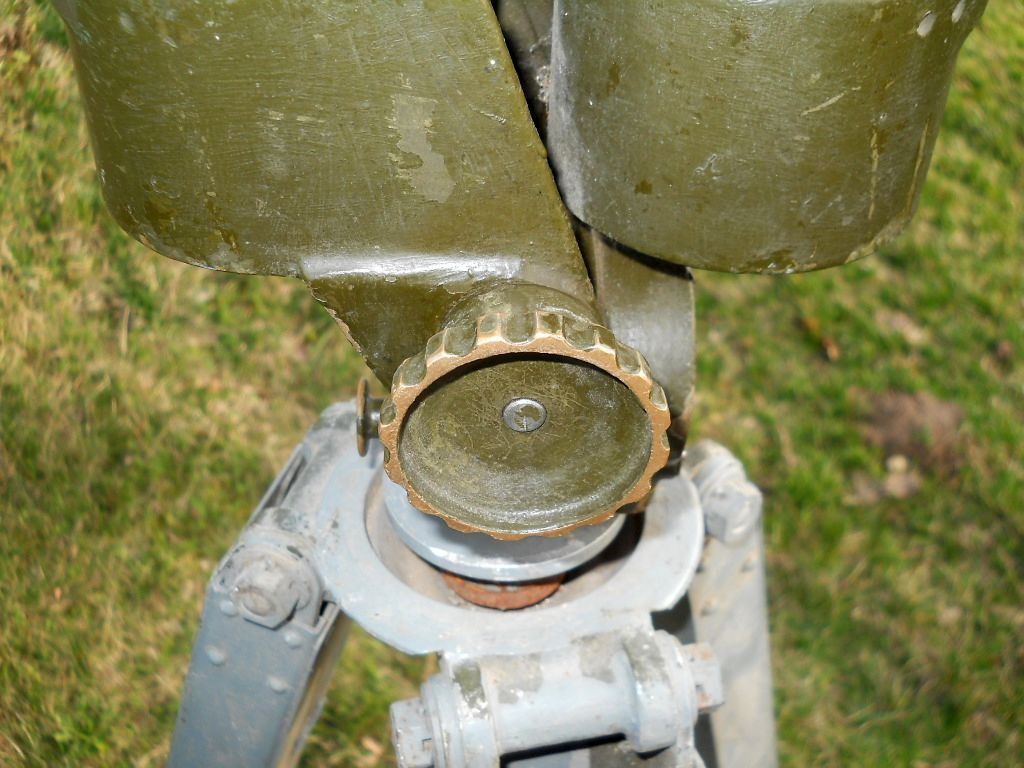

Mit der großen Rändelschraube kann man die vertikale Positon einstellen.

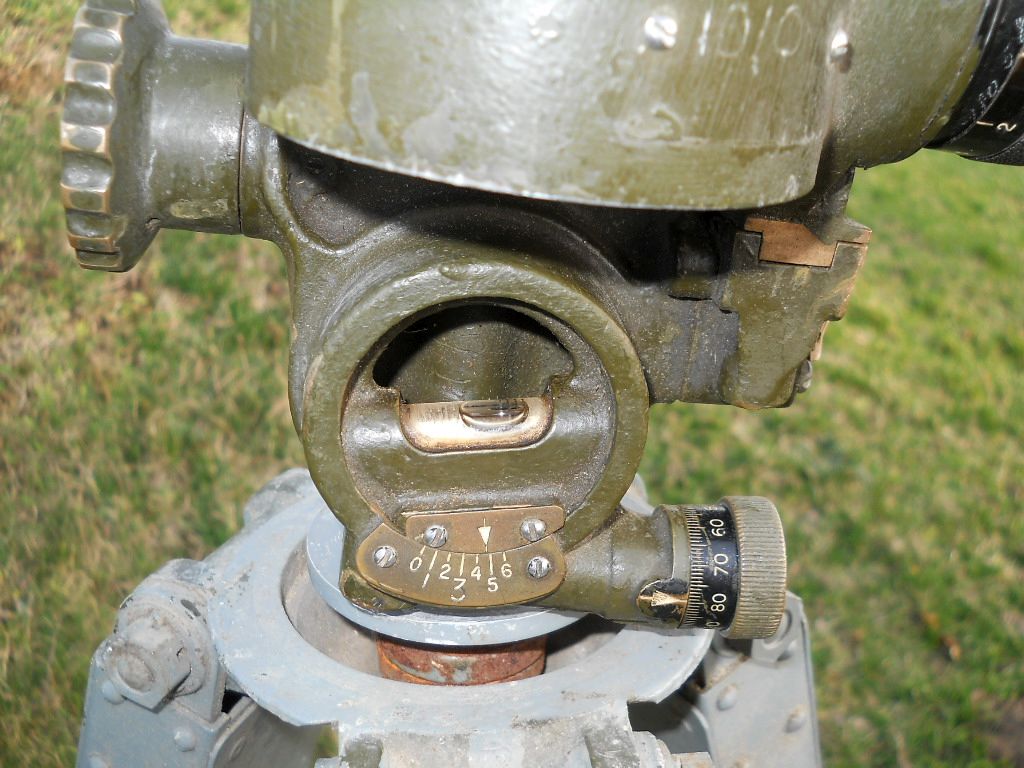

Die Wasserwaage-Libelle mit der Skala dient der vertikalen Einstellung.

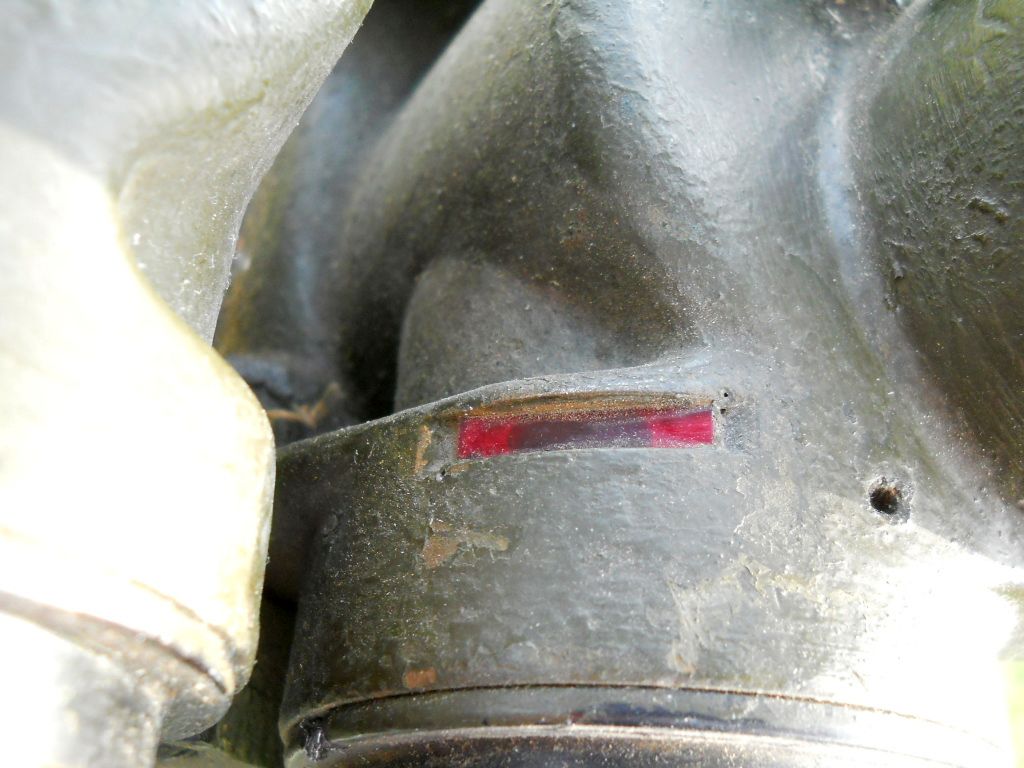

Das Fenster für die Strichplattenbeleuchtung.

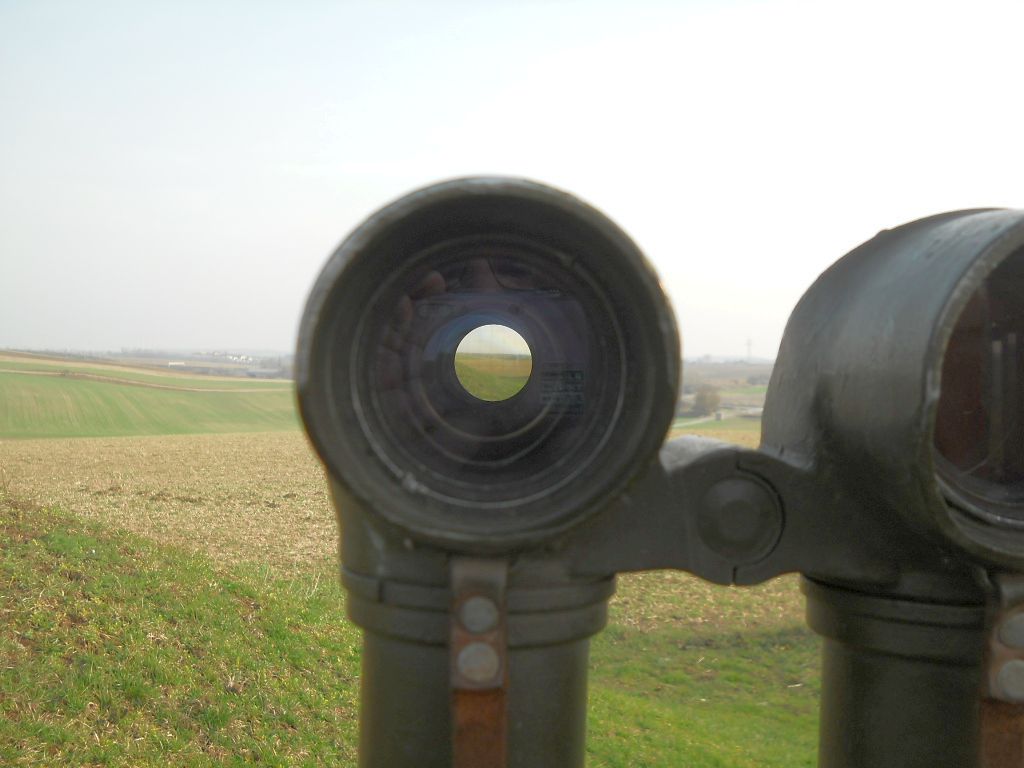

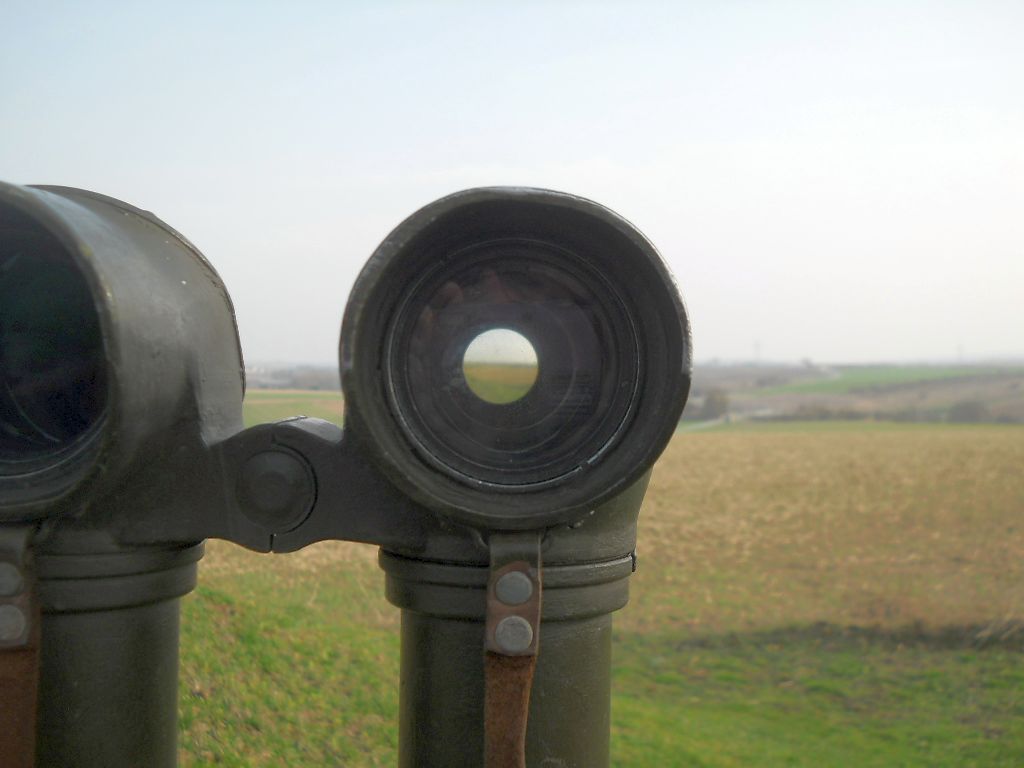

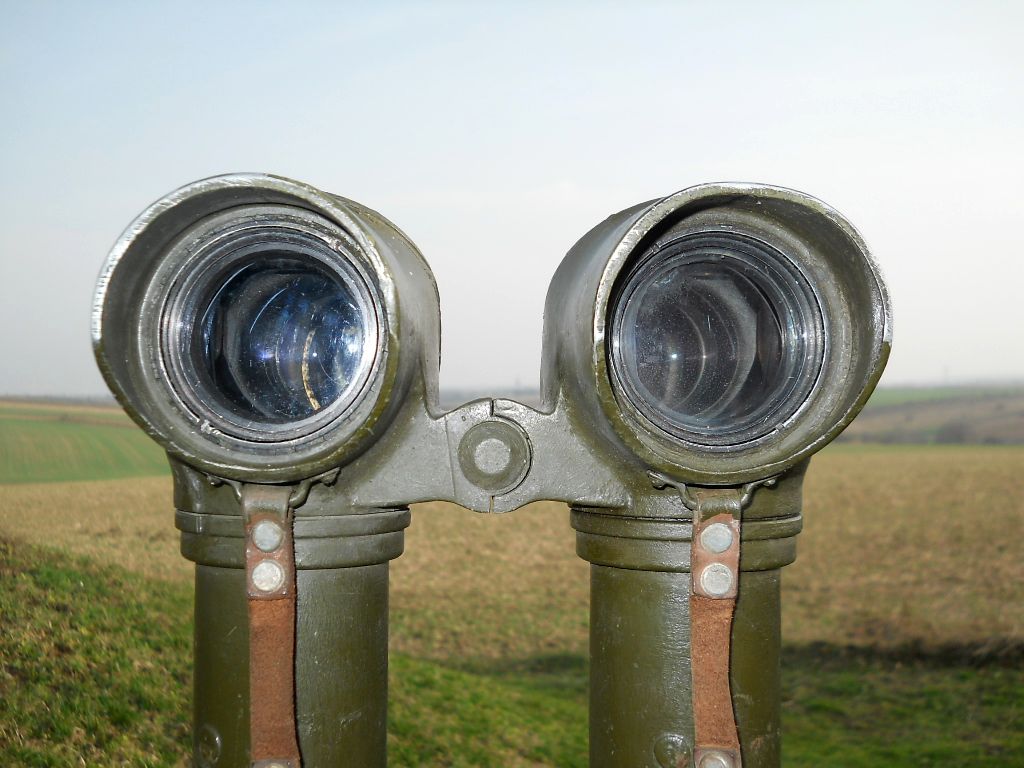

Damit der Augenabstand bei den Objektiven problemlos eingestellt werden
kann, sind die beiden Fernglas-Hälften objektivseitig durch ein bewegliches Scharnier
verbunden.

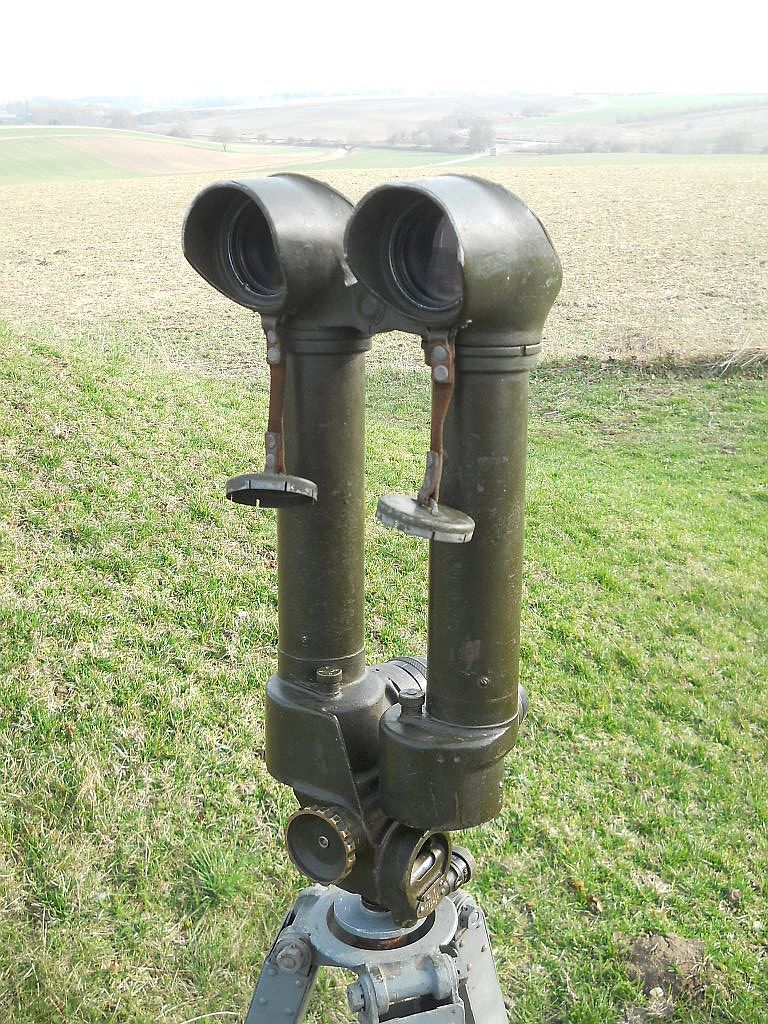

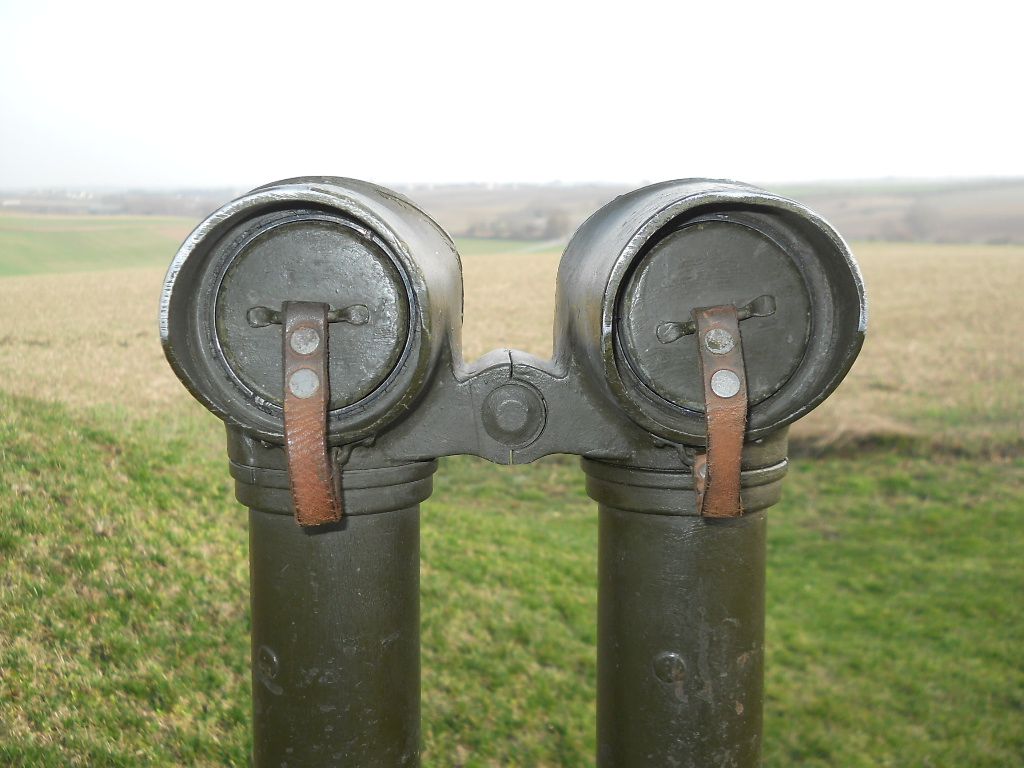

Zum Schutz der Objektive gibt es zwei Messing Abdeckkappen welche an
einem Riemen befestigt mit dem Periskop verbunden sind.

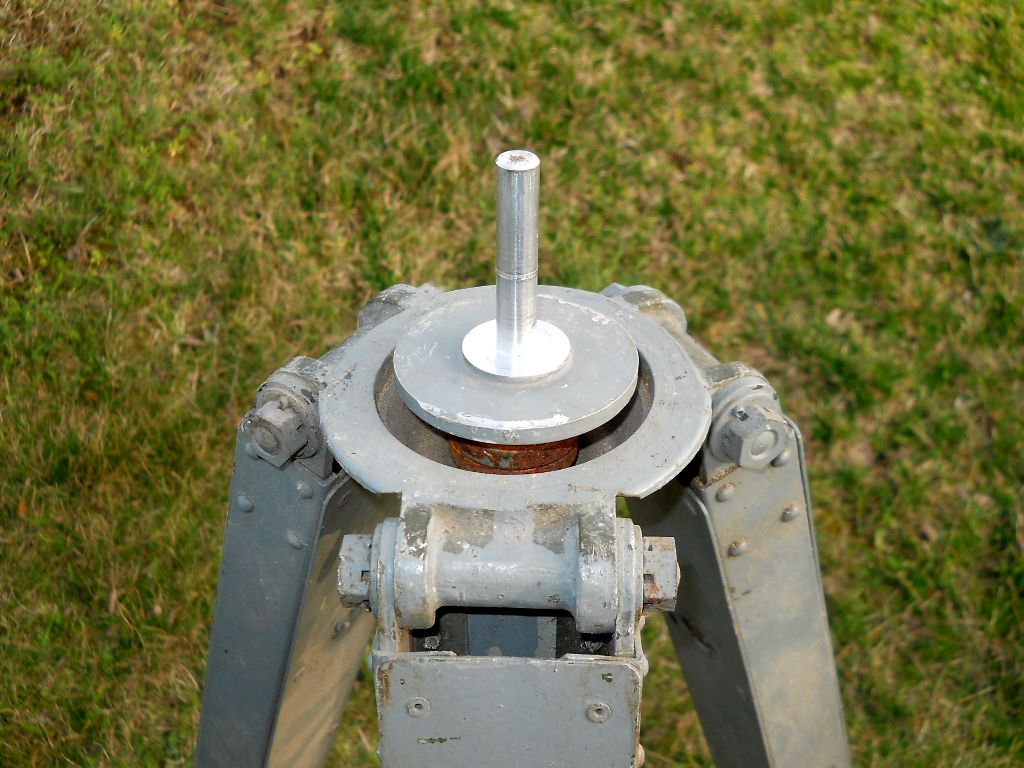

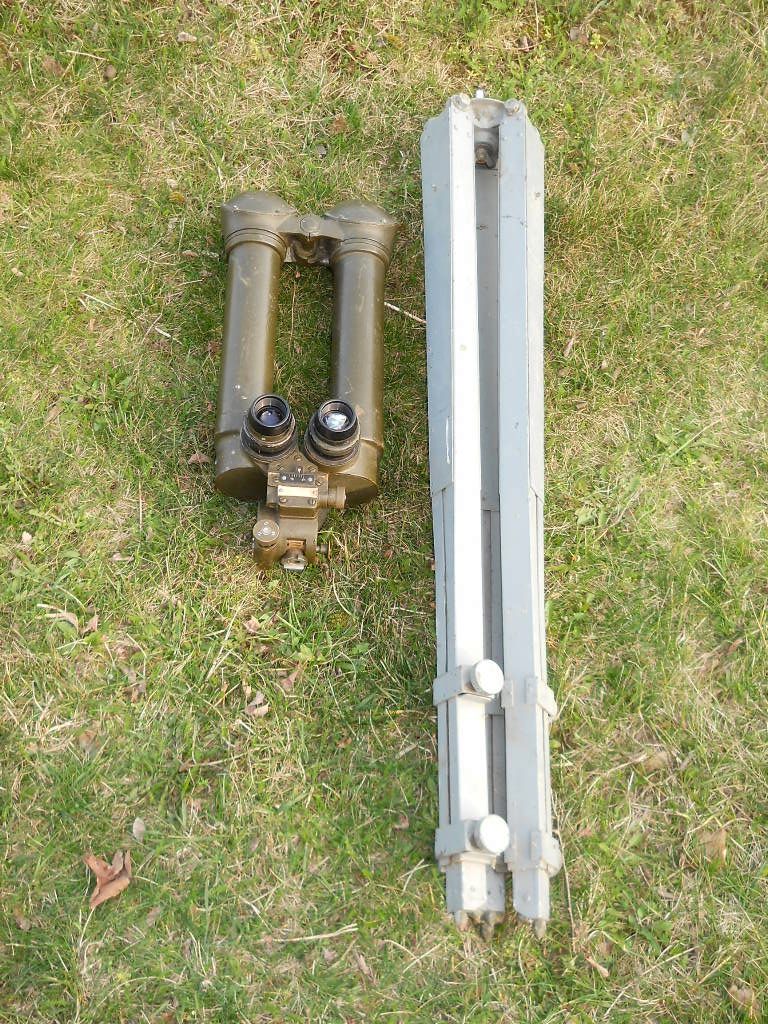

Das Stativ mit 1cm Stativdorn. Das Stativ ist für das Periskop passend, aber
nicht original.
Die rechte Durchsicht mit Gitternetzplatte.
Die linke Durchsicht.

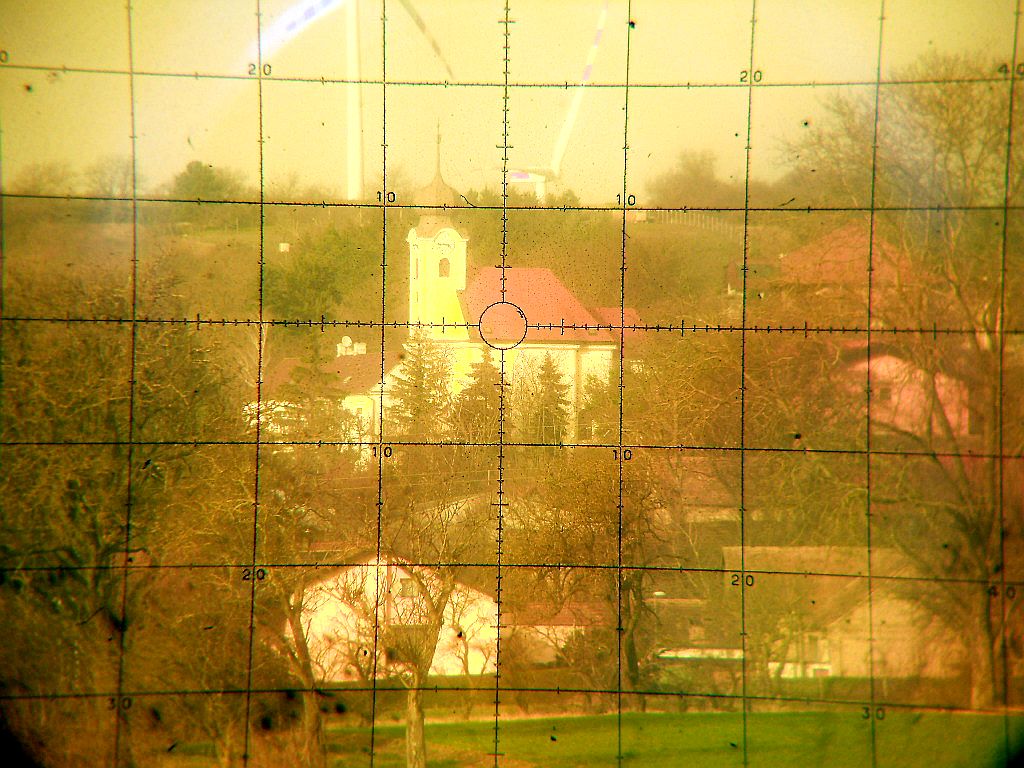

Die Durchsicht mit Gelbfilter.
Die Durchsicht mit Rotfilter.

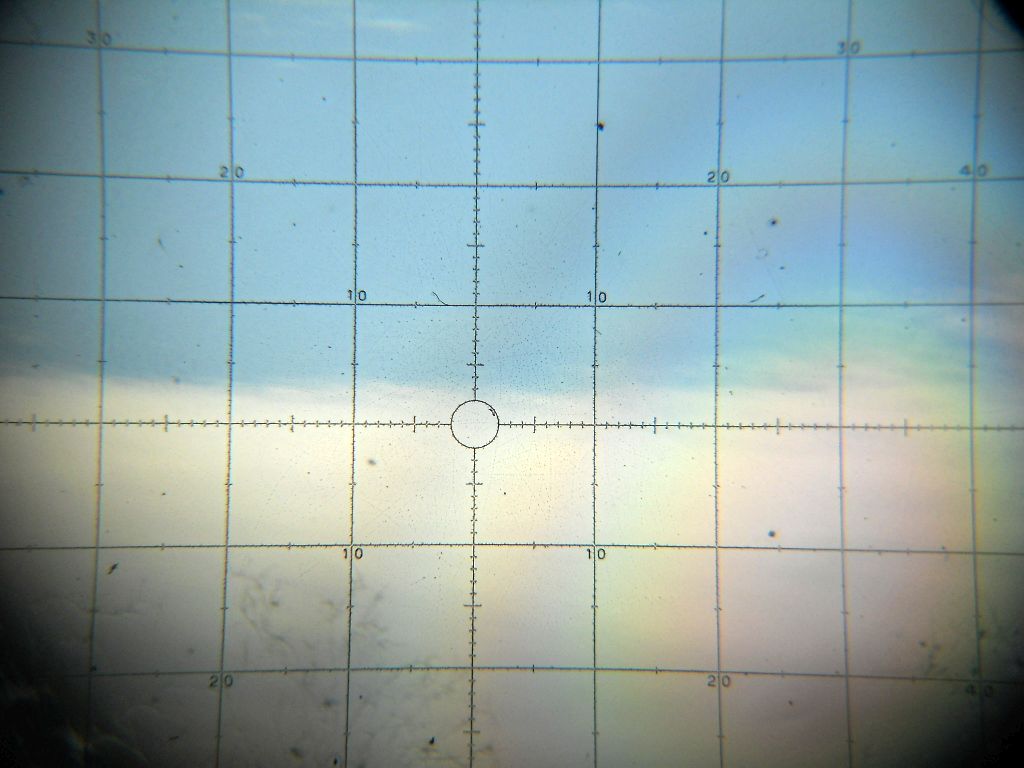

Die Gitternetzplatte im Detail.
Höhe = 48 cm, Breite = 21 cm, Gewicht = 8,4 kg!
