FRANZÖSISCHES
WINKELFERNROHR

SRPI 10x35

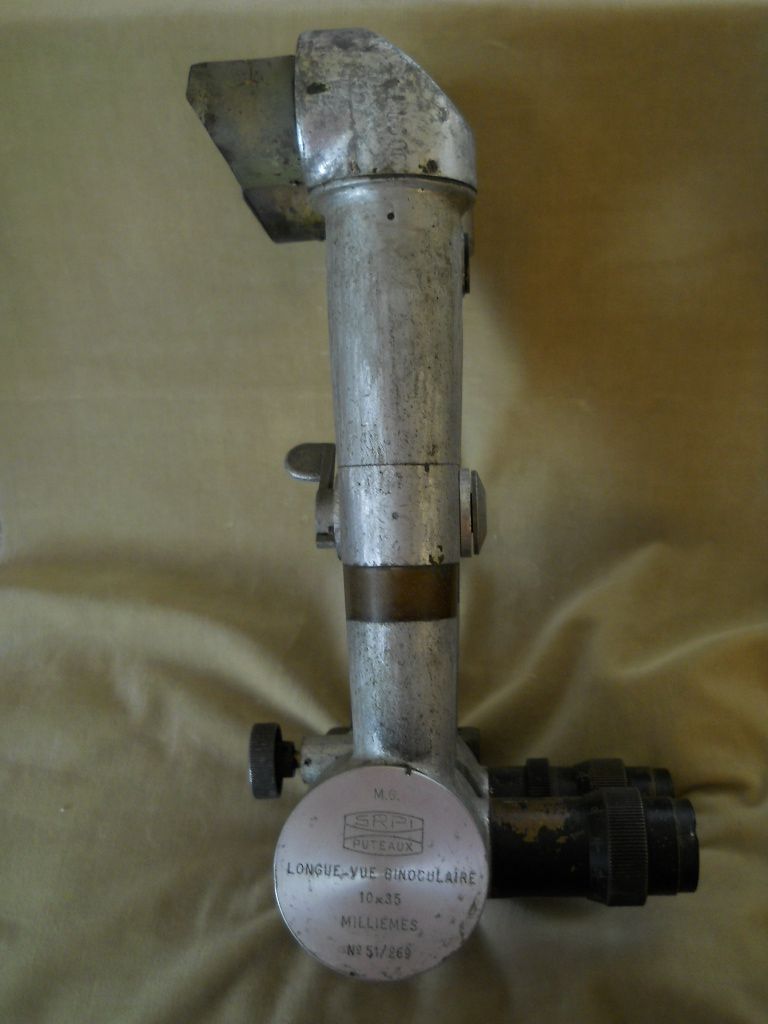

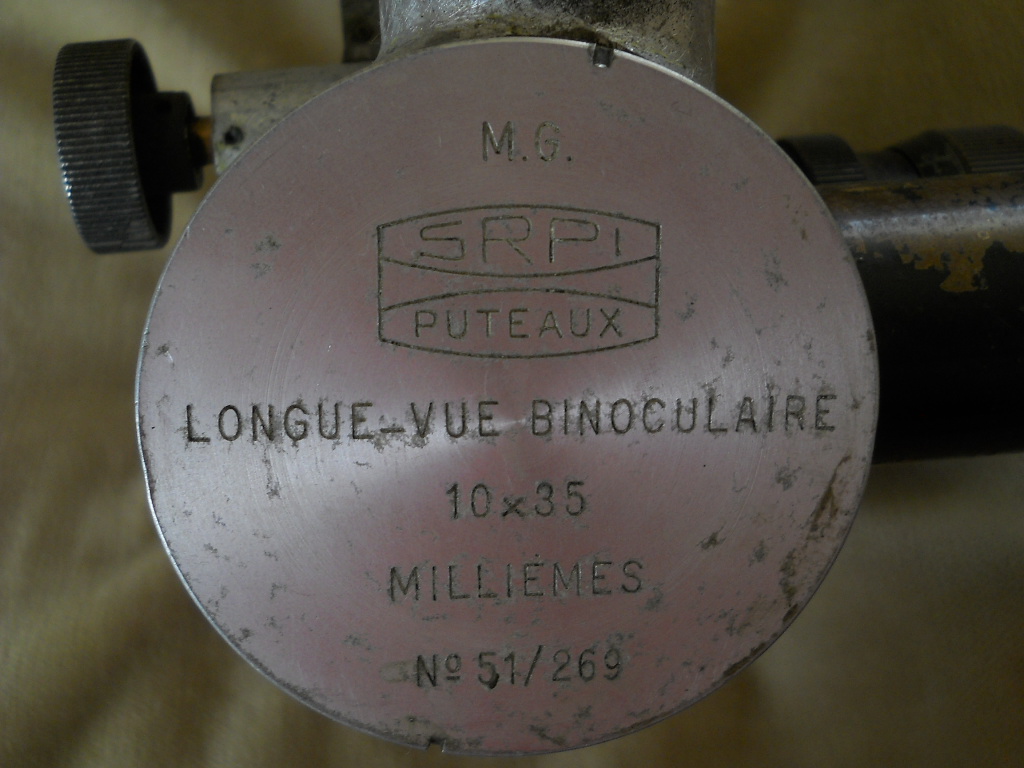

Die französische Optikfirma SRPI
Societe de Recherches et de Perfectionnements
Industriels - wurde 1919 gegründet.
Im WK II war es einer der größten Hersteller
von Militäroptiken.

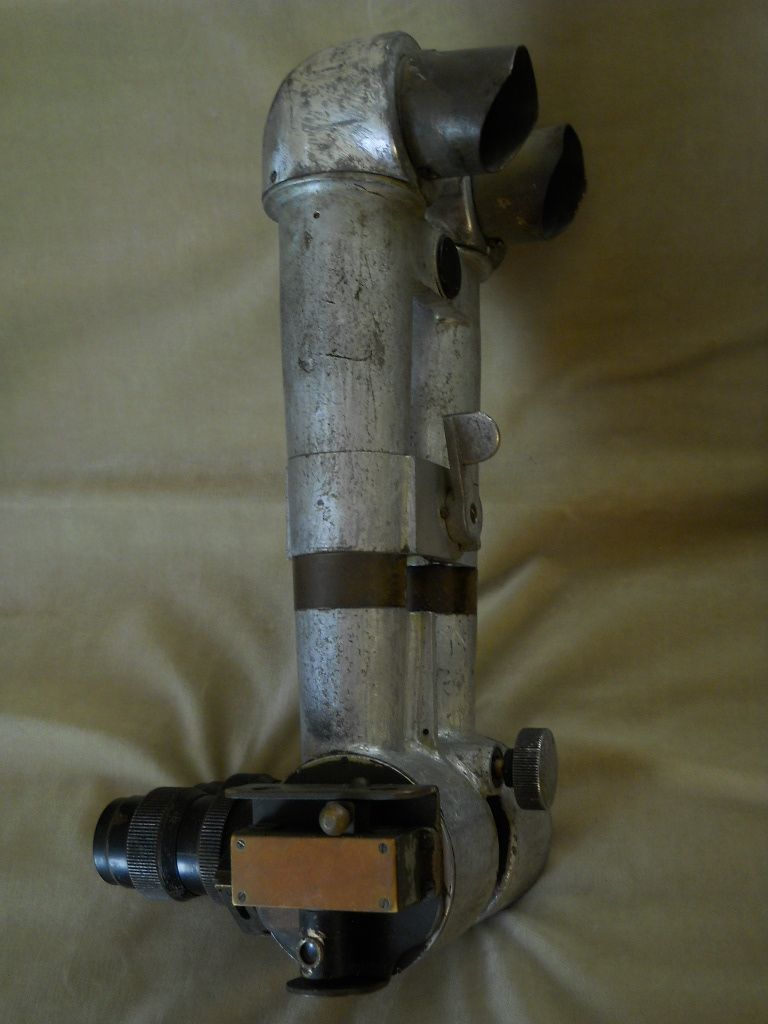

Dieses Winkelfernrohr wurde in etwa Anfang
des WK II in Puteaux bei Paris gefertigt.


Scherenfernrohre und Winkelfernrohre wurden seit
Ende des WK I nebeneinander gebaut.
Winkelfernrohre wurden hauptsächlich bei der
Luftabwehr eingesetzt.

Die Kenngröße ist 10x35.
10-fache Vergrößerung mit 35 mm Objektive.

Winkelfernrohre haben nur eine Arbeitsstellung,
man kann bei diesen die Arme nicht auslegen.

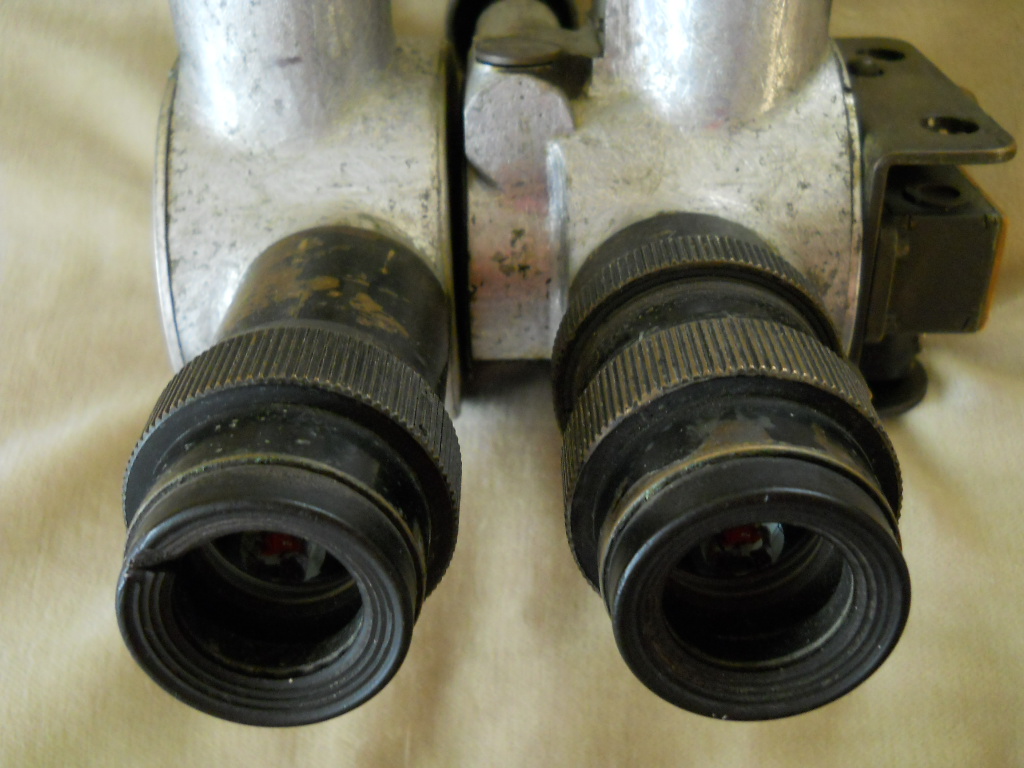

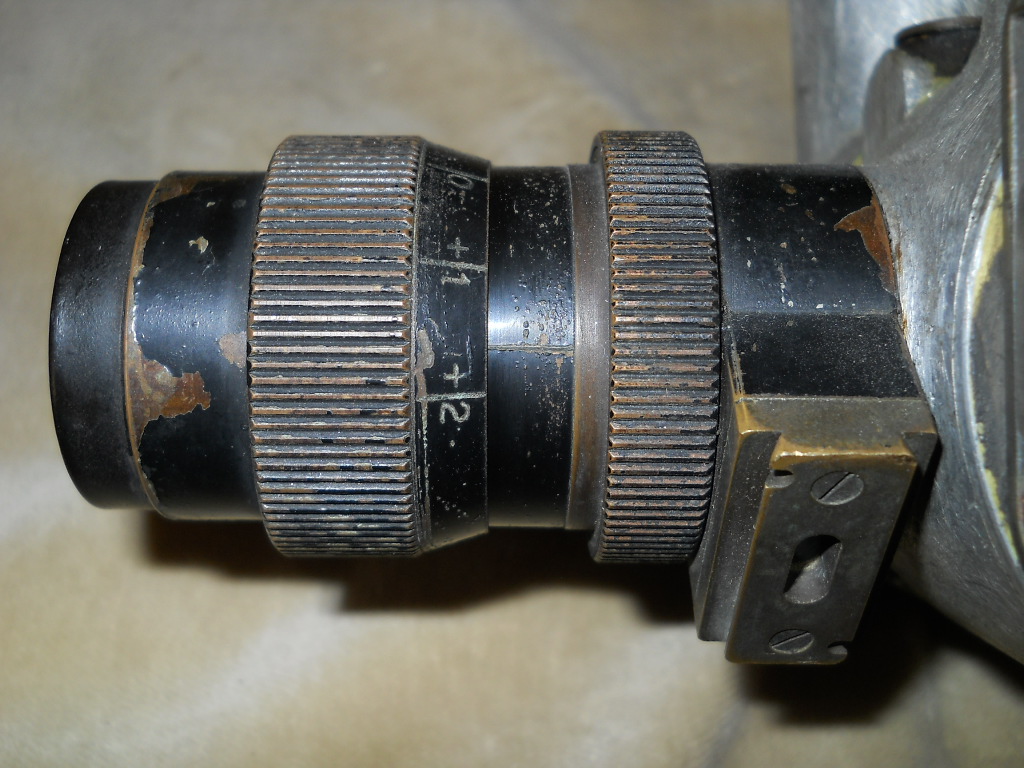

Dioptrieneinstellung ist von +3 bis -3.

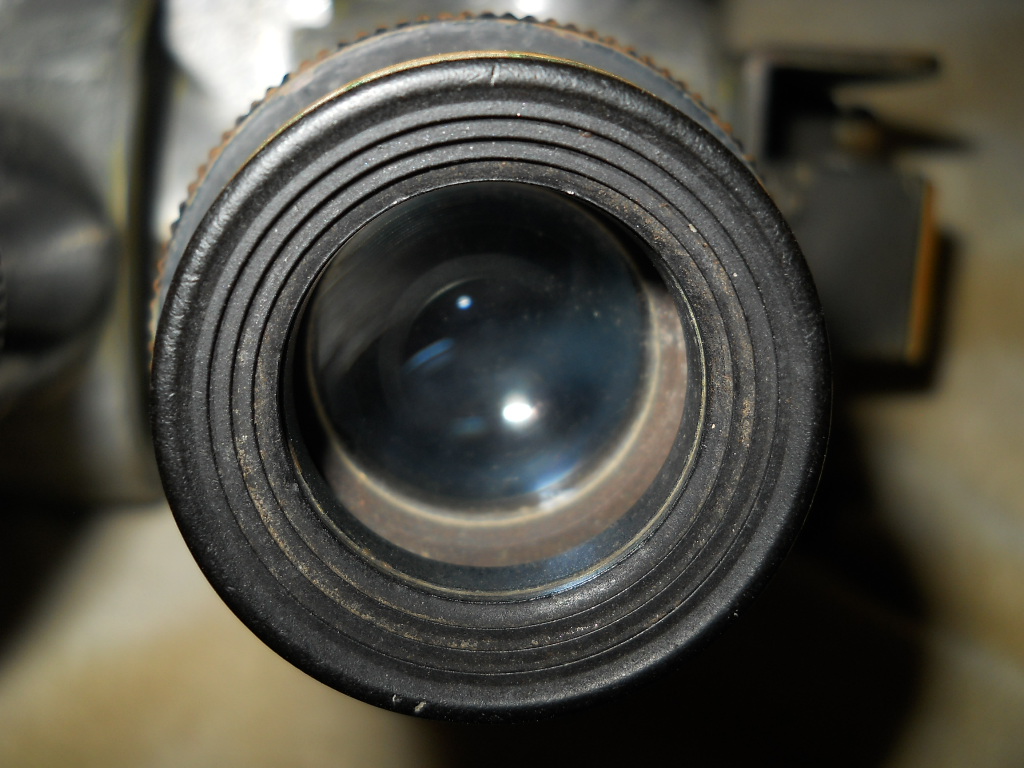

Am rechten Okular ist der Rändelring für die drehbare
Strichplatte und die Aufnahme zur Strichplatten-
beleuchtung.

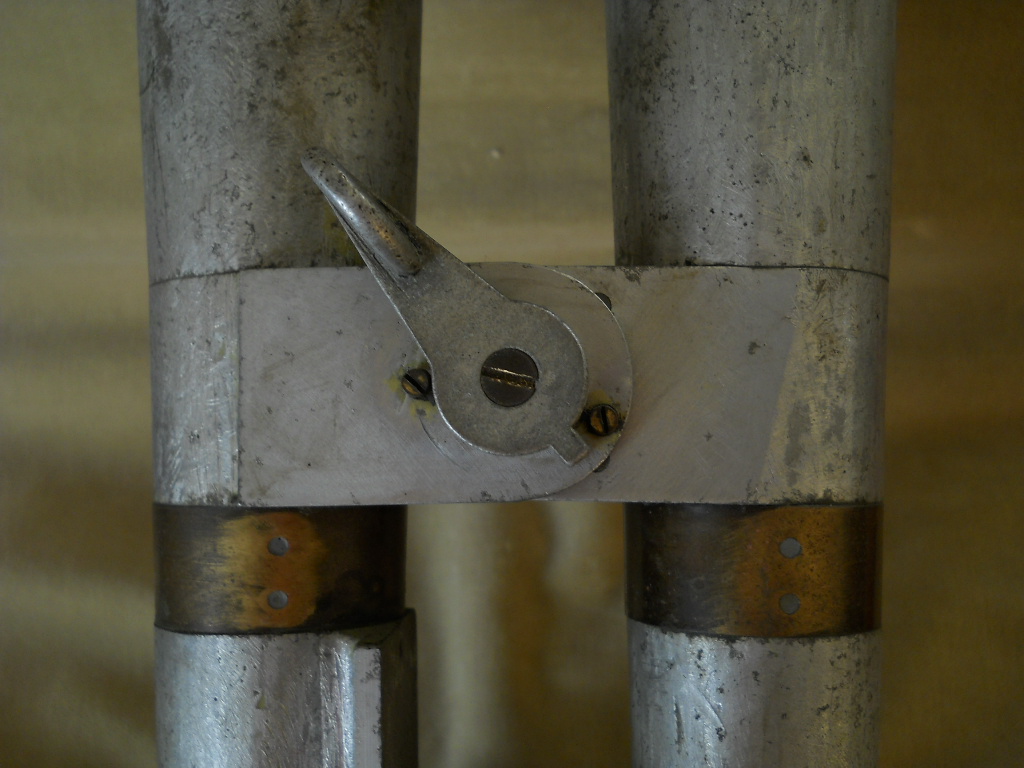

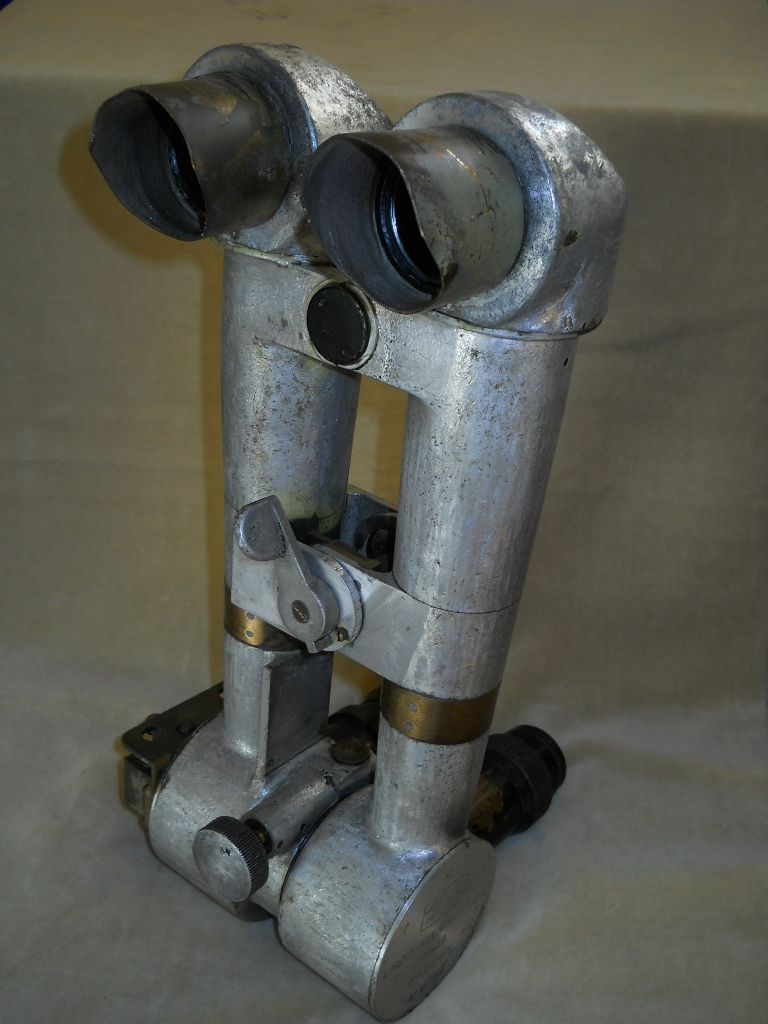

Mit diesem Hebel ist das Gerät auf den richtigen
Augenabstand einzustellen.

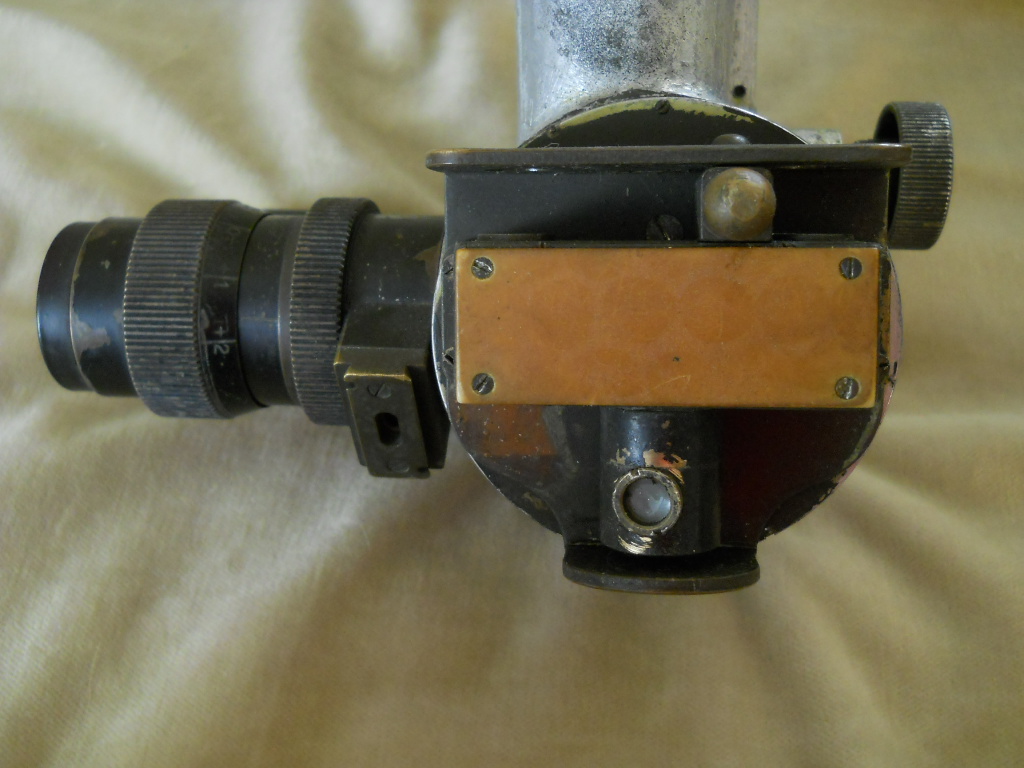

Auf dieser Platte werden die abgelesenen
Koordinaten notiert.

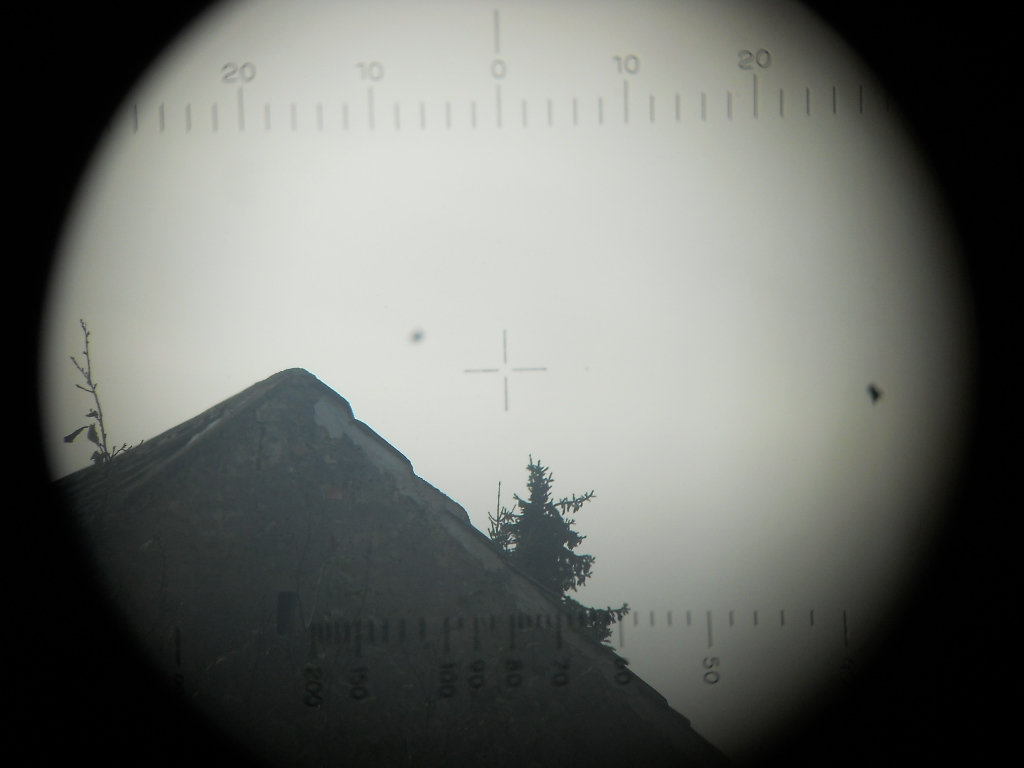

Die Strichplatte hat eine horizontale und vertikale
Skaleneinteilung.

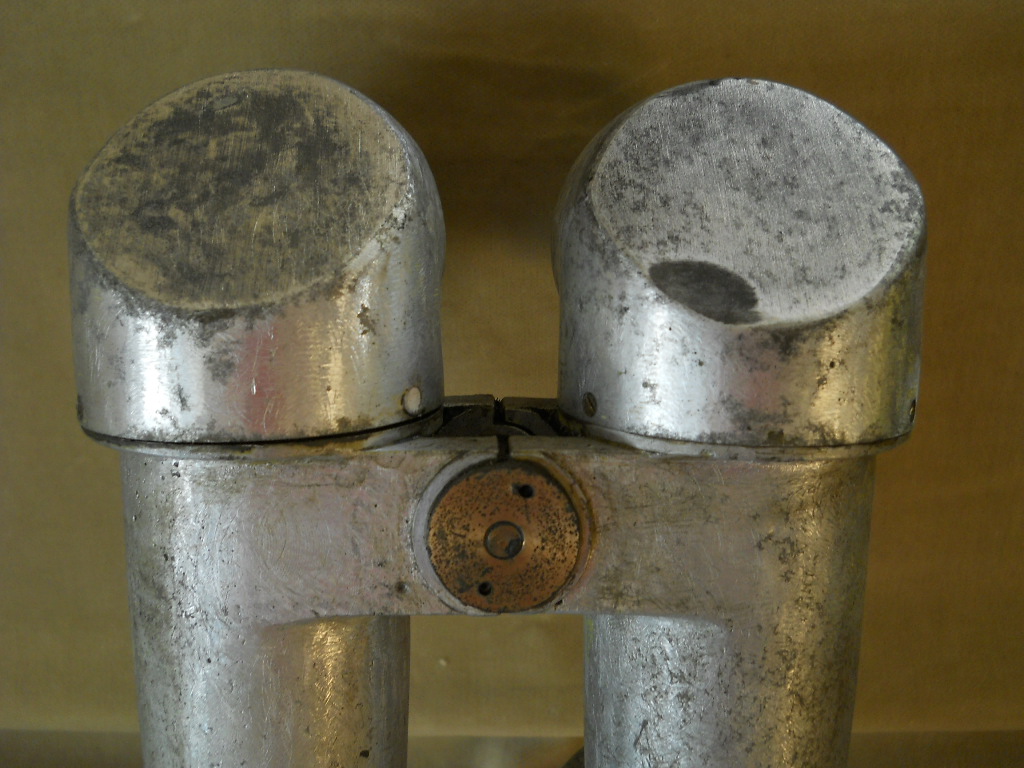

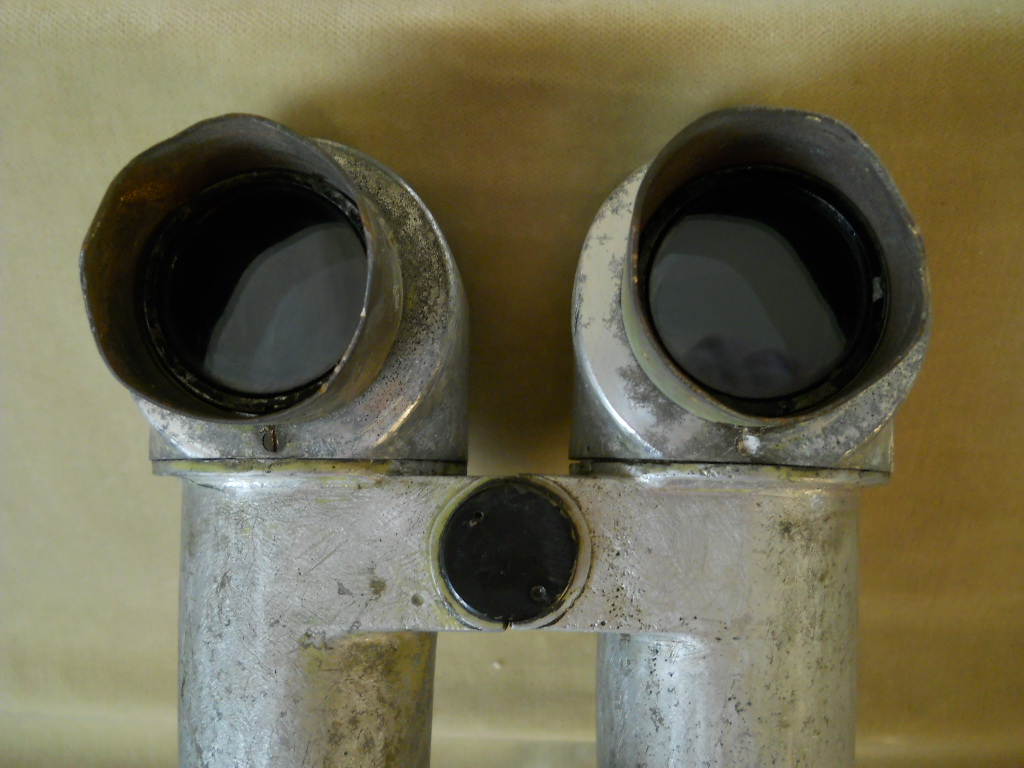

Das Teil hat zwei kurze, abgeschrägte Regenrohre.

Das Winkelfernrohr ist aus Aluminiumdruckguss und
wiegt 4 kg.

Es ist 34 cm hoch und 15 cm breit.
