SAMMLERHIGHLIGHT!
FÜR SCHWEDEN GEFERTIGTES
BEOBACHTUNGSFERNROHR
HENSOLDT WETZLAR
8x45

MIT STRICHPLATTE, STRICHPLATTENBELEUCHTUNG
UND 90° SCHRÄGEINBLICK!

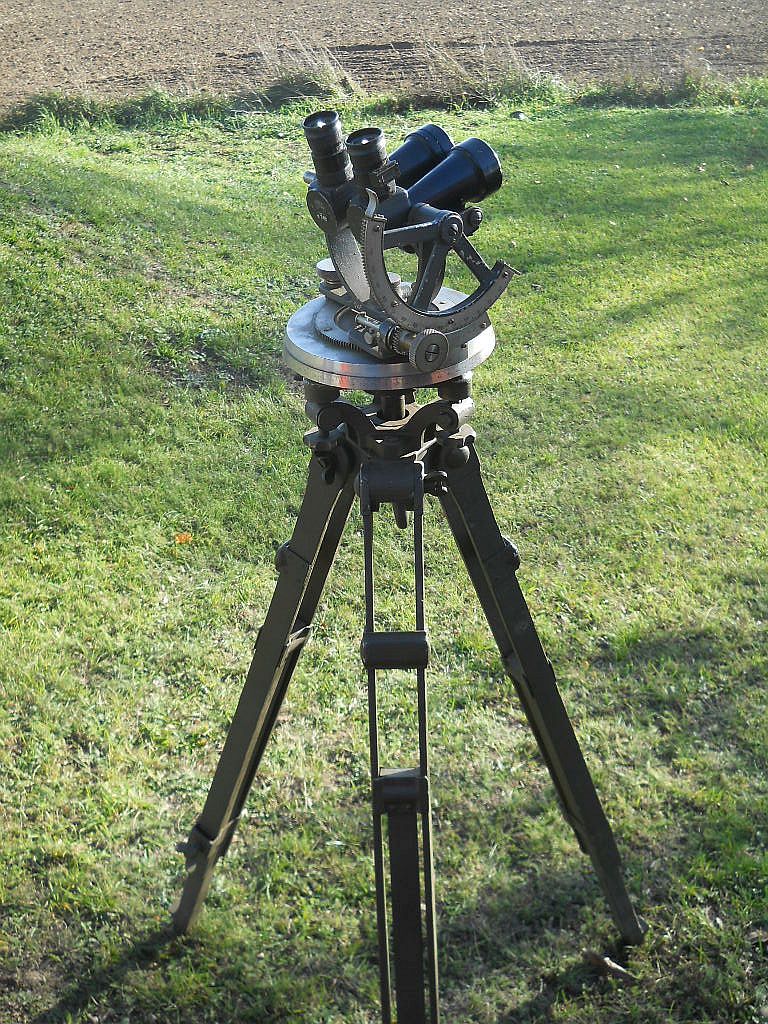

mit Wiege, Drehteller und Stativ!

Moritz Hensoldt gründete 1852 die Hensoldt AG. Mit der Entwicklung einer
Reihe eigener optischer  Instrumente schuf er sich schon schon sehr früh
einen Namen in der Fachwelt.

Die Firma war sowohl im WK I, als auch im WK II ein wichtiger Lieferant
für das Militär. 1928 fusionierte sie mit der Firma Carl Zeiss Jena.
Hensoldt durfte aber weiter unter eigenen Namen produzieren.

Hensoldt fertigte Militäroptiken für den Export in viele Länder der Welt.
Dieses seltene Beobachtungsfernrohr mit 90° Schrägeinblick wurde von
Hensoldt gemeinsam mit der Firma Lyth aus Stockholm ab 1938 herge-
stellt.

Die Instrumentenfabrik A.-B. Lyth Stockholm wurde 1861 von Georg Wilhelm
Lyth gegründet. Sie produzierte hauptsächlich nautische Instrumente wie
Sextanten, Barometer, Kompasse, usw.

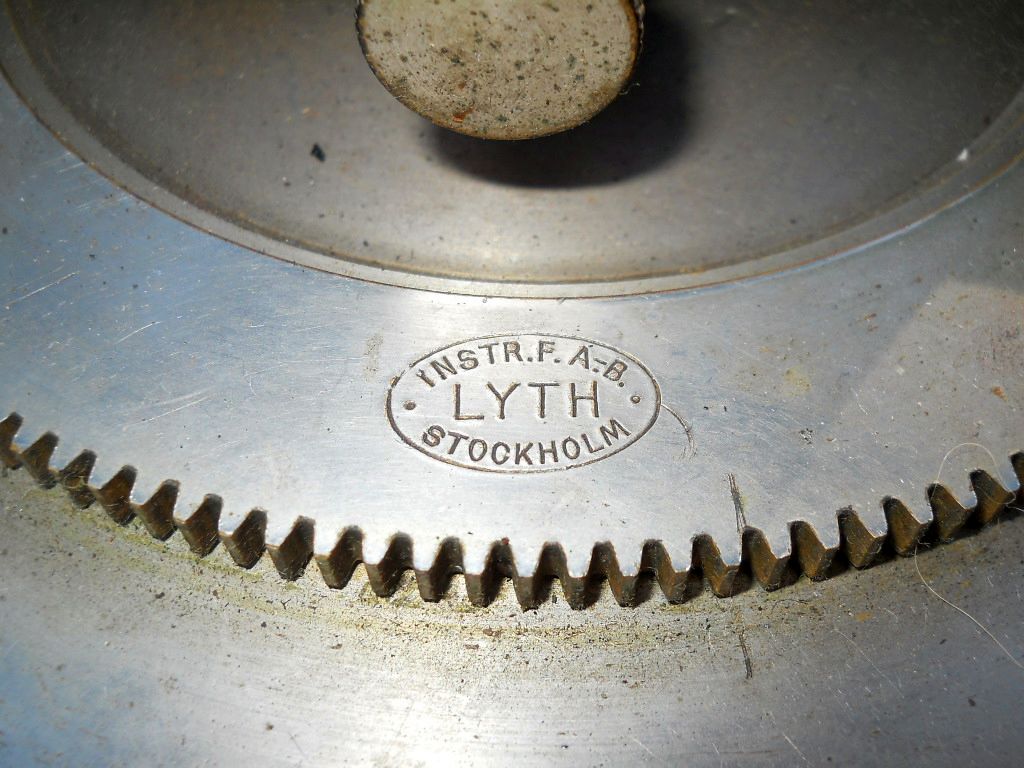

Der Drehkranz mit Skala, die Wiege und das Stativ wurden von der
Instrumentenfabrik Lyth in Stockholm gefertigt.

Robert Forslund schreibt in seinem Buch von schwedischen Militäraufträgen
dieser "Observationskikare" in 1938 und 1941 von 25 - 50 Stück für die
Artillerie.

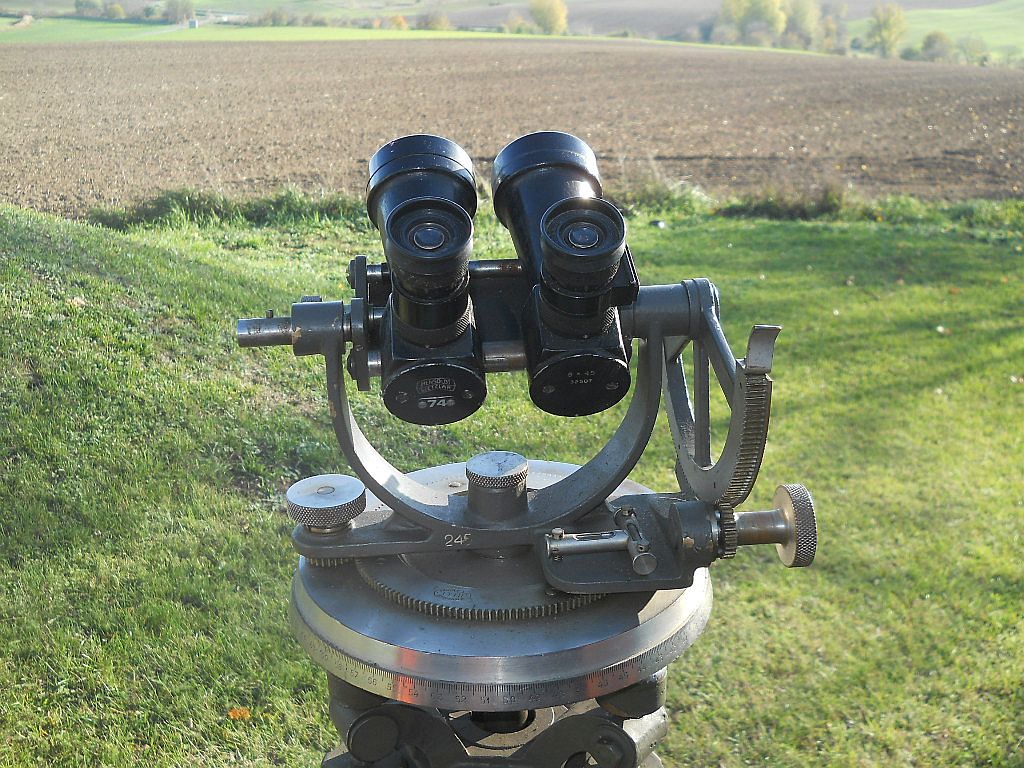

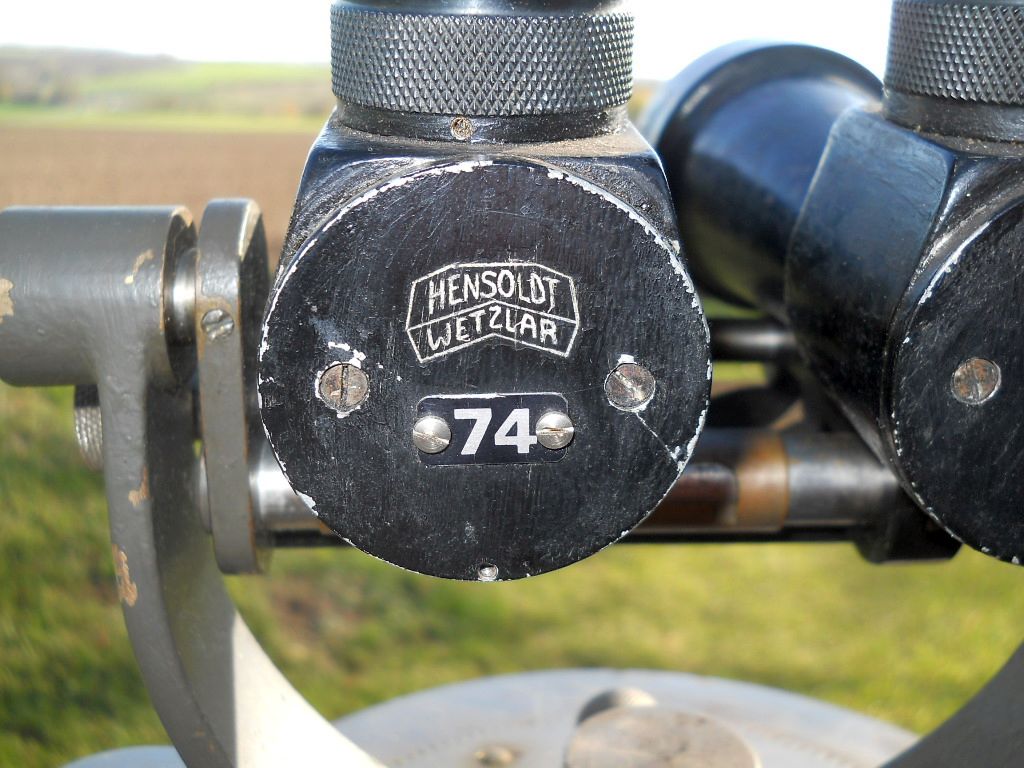

Das Logo von Hensoldt Wetzlar. Darunter ein aufgeschraubtes Metall-
plättchen mit der Nummer 74. Es ist sehr wahrscheinlich, dass diese
Optik ausschließlich für das schwedische Militär gebaut wurde.

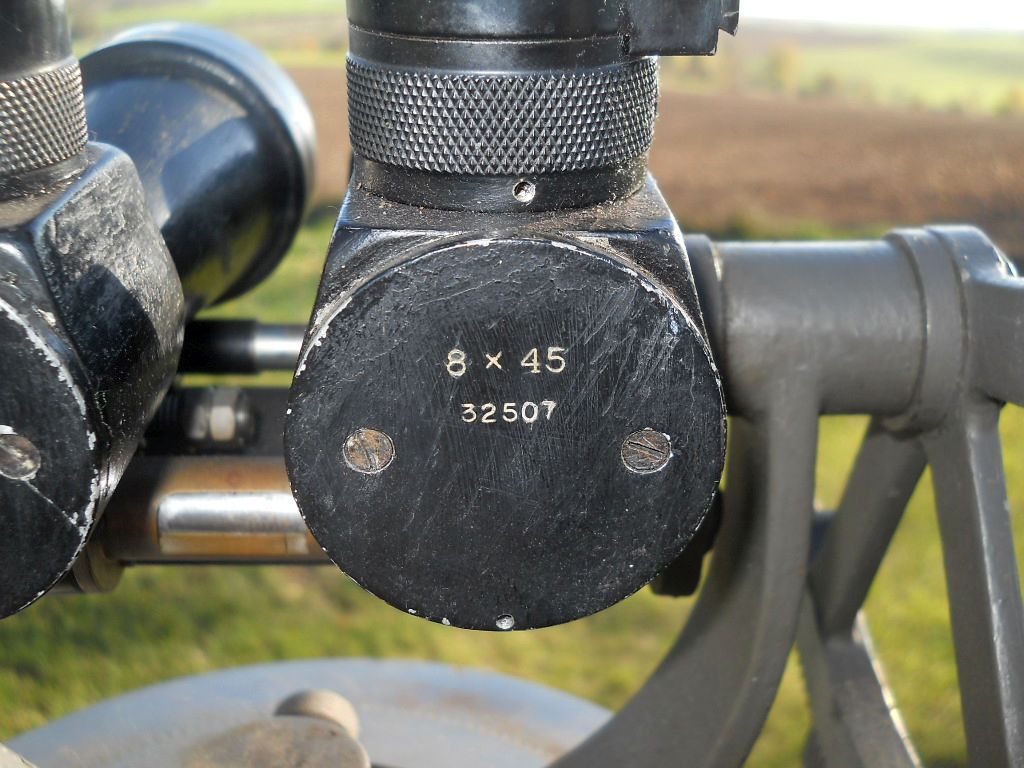

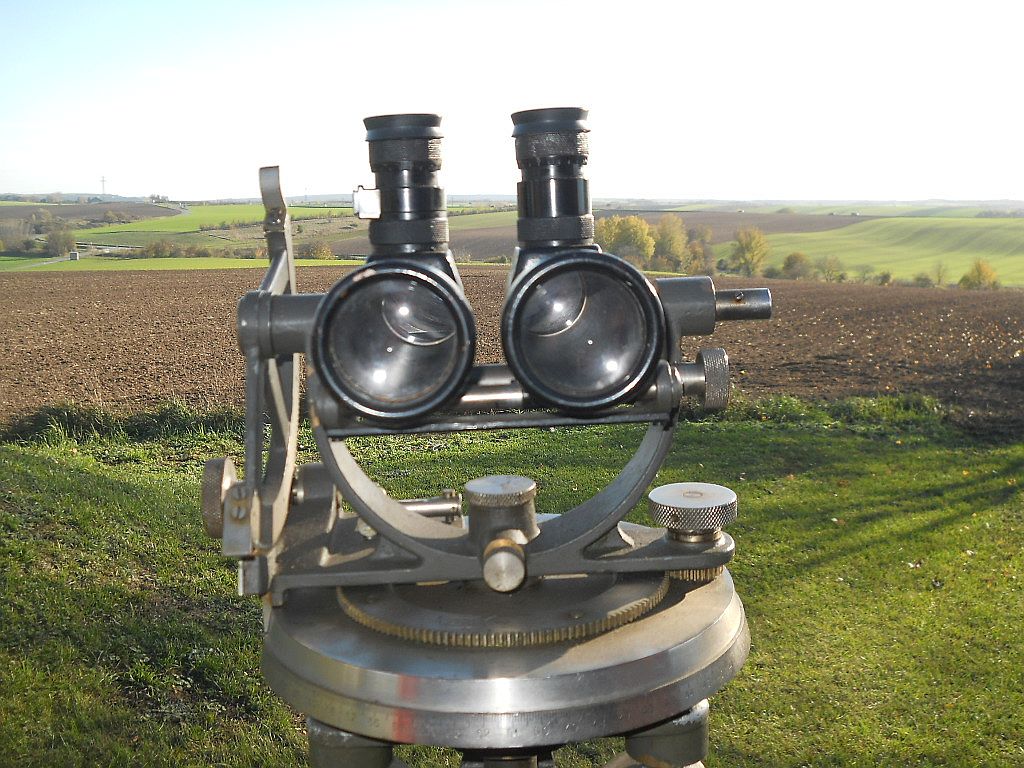

Die Kenngröße ist 8x45. 8-fache Vergrößerung mit 45 mm Objektive.
Die Seriennummer ist 32507.

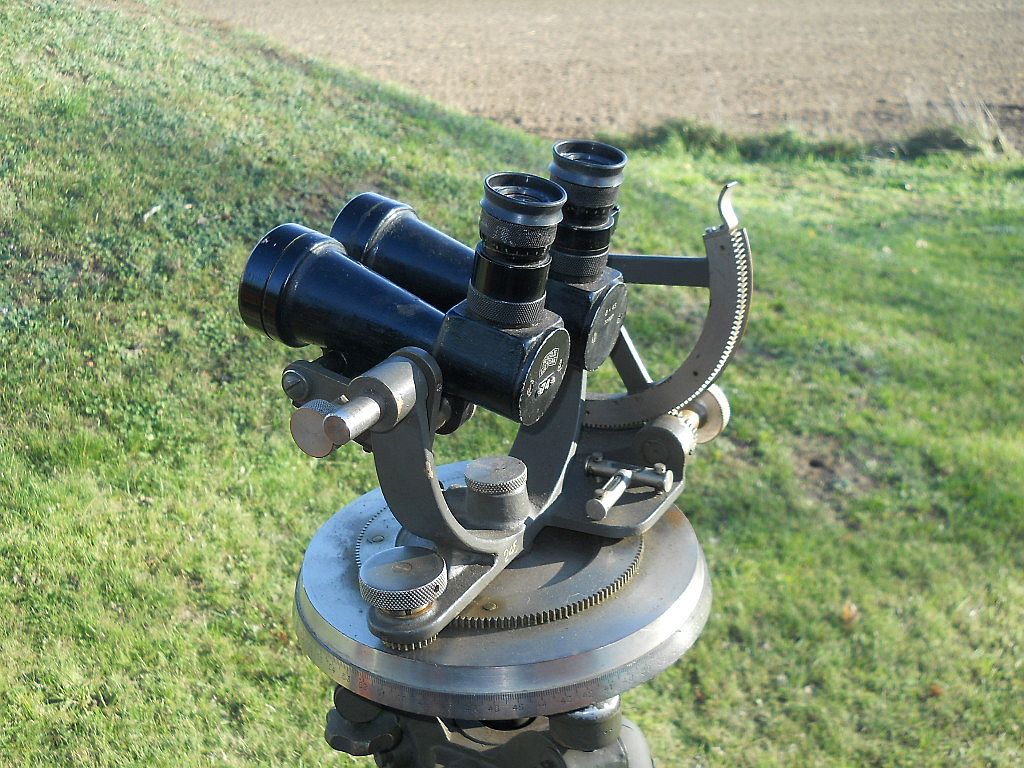

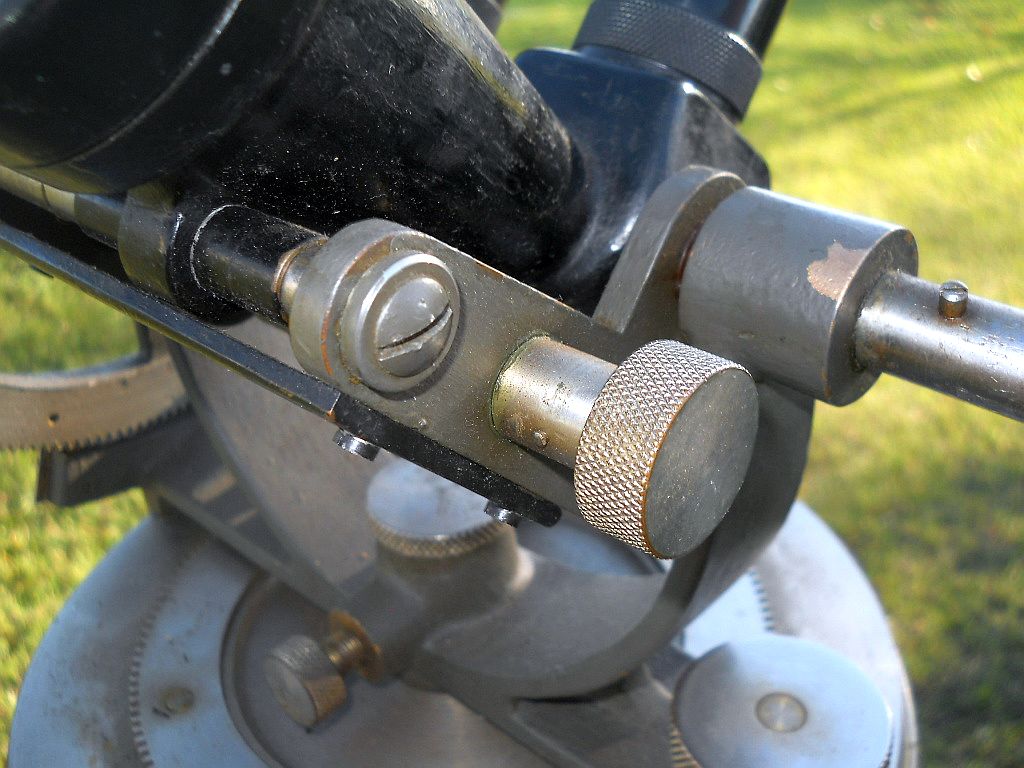

Der Drehknopf für die Einstellung des Augenabstandes.

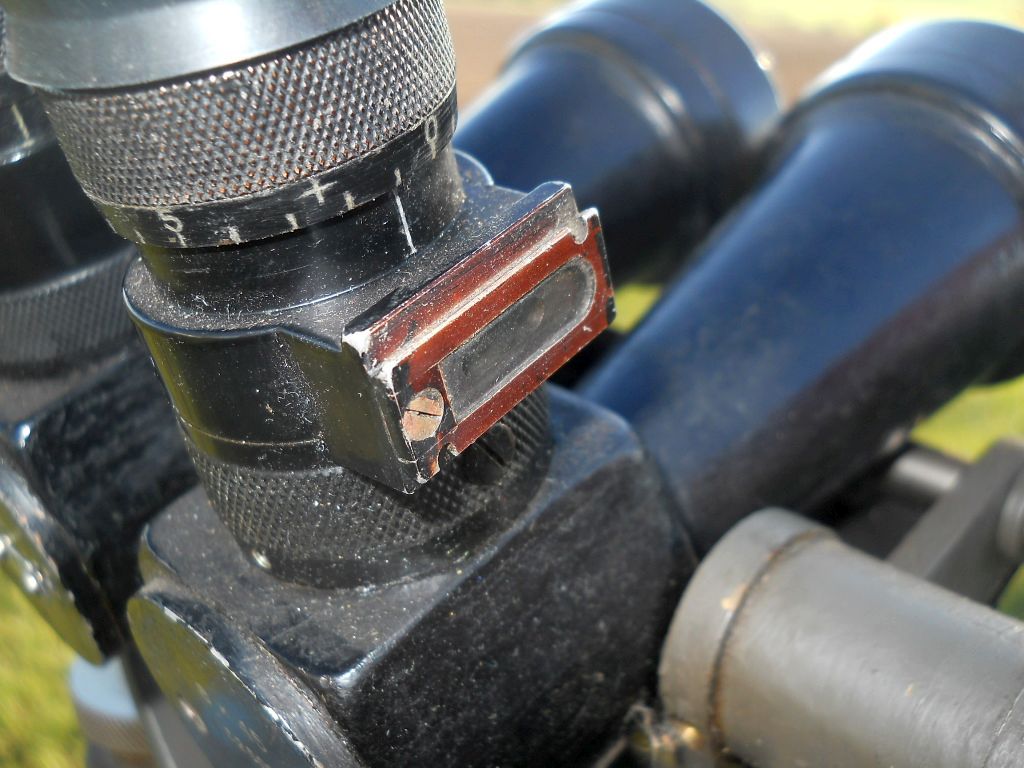

Das Fenster zur Strichplattenbeleuchtung.

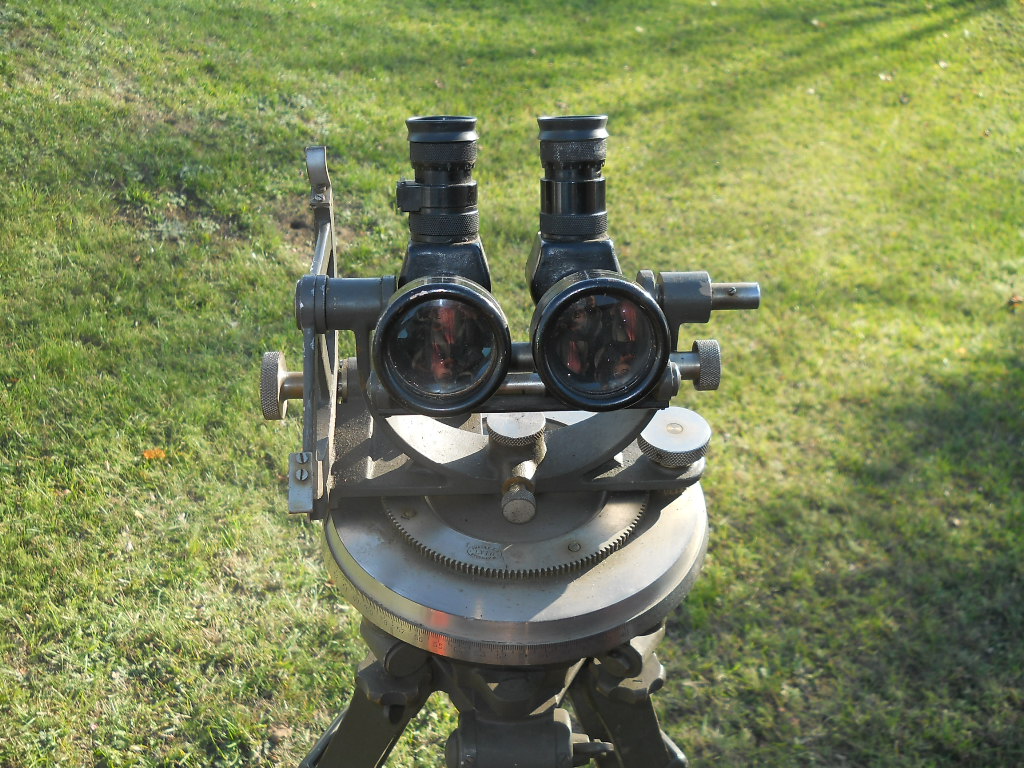

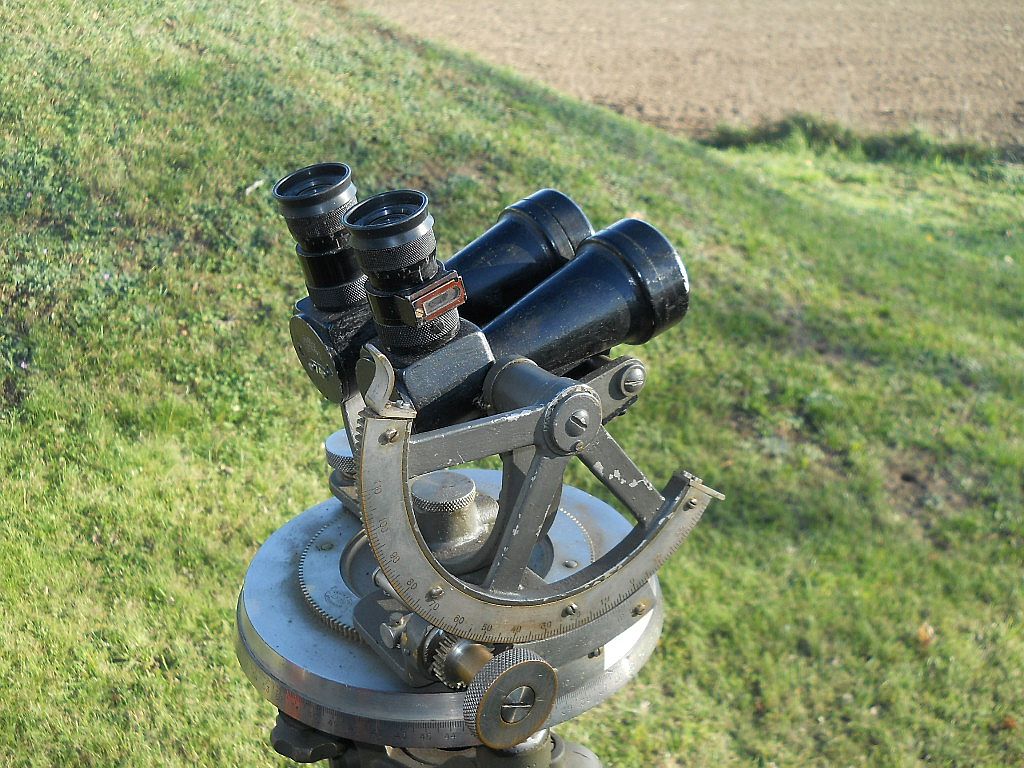

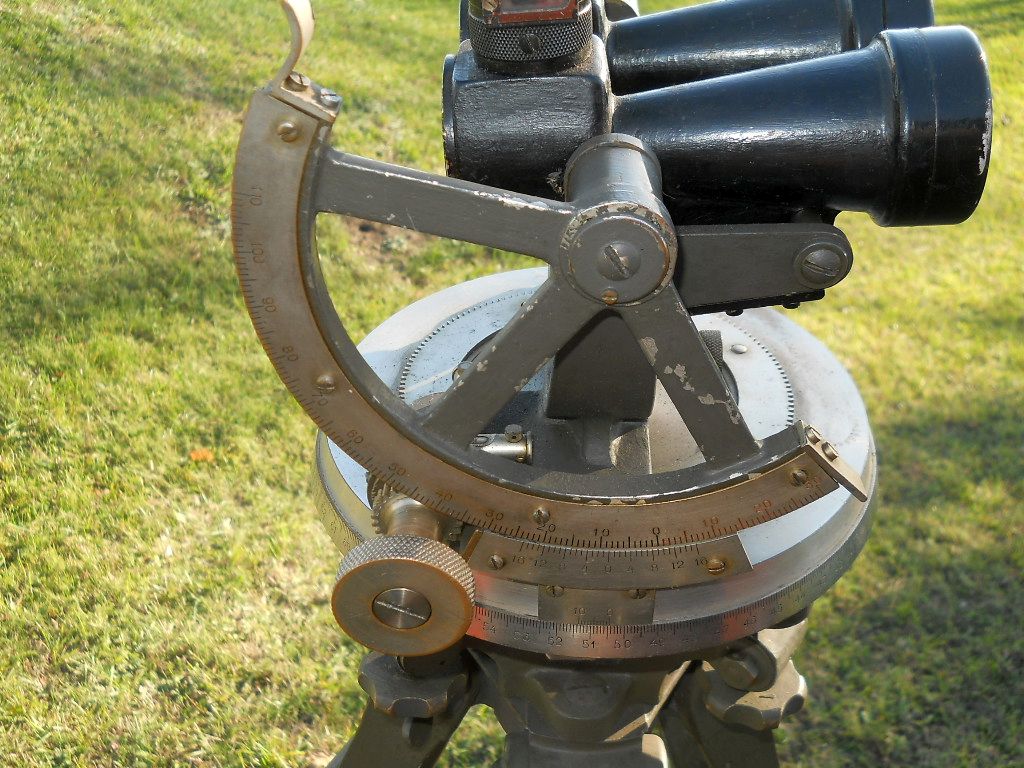

Die Wiegenkonstruktion mit Skala ist zur vertikalen Ausrichtung mit
einem Zahnradmechanismus versehen. Der Drehkranz zur horizon-
talen Verstellung verfügt ebenfalls über einen Drehkranz mit Skala.
An der Unterseite ist der Stativdorn für die Stativaufnahme.

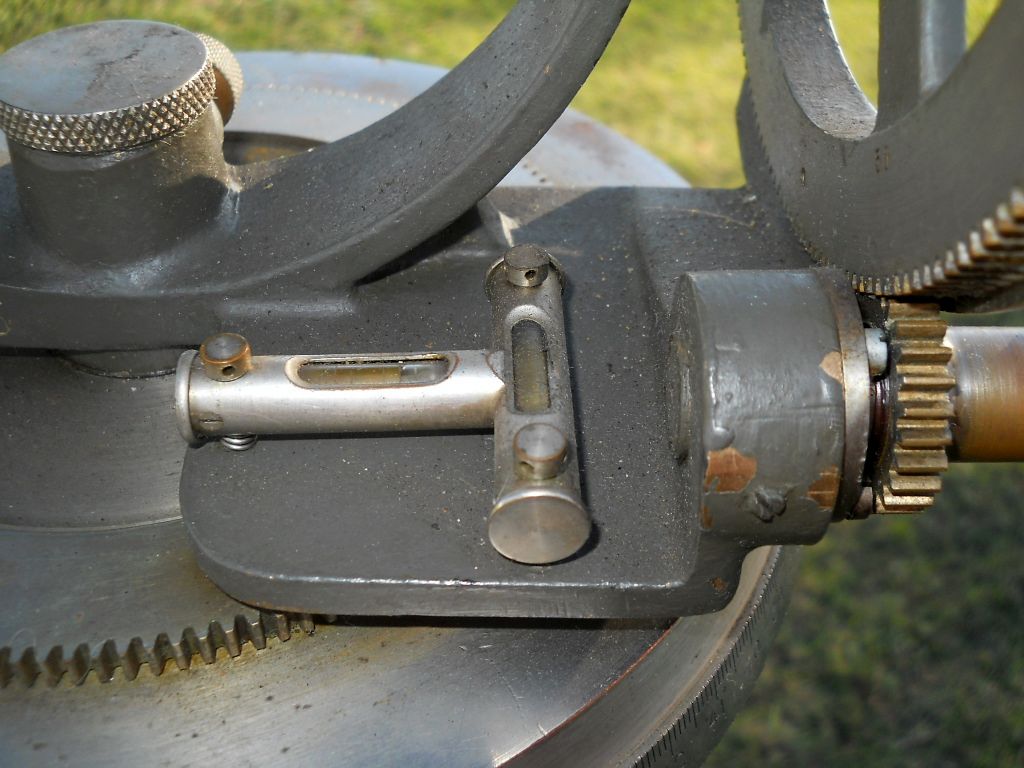

Zur genauen Justierung sind zwei Wasserwaagelibellen am Drehkranz
montiert.

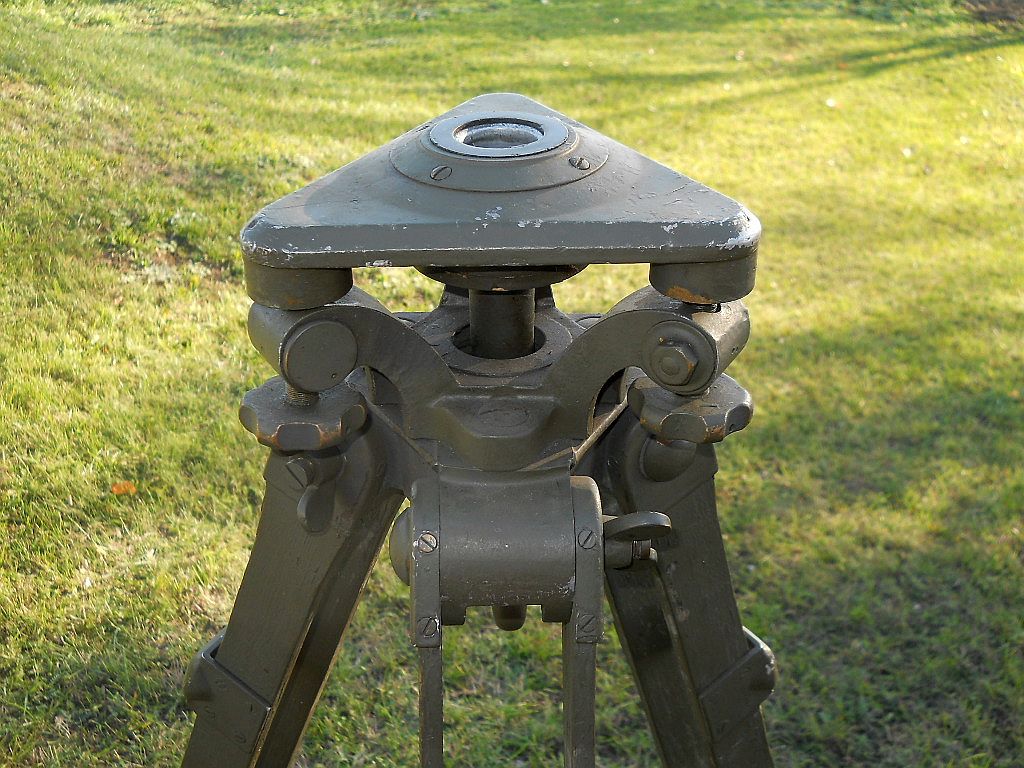

Der Stativkopf hat an der Unterseite drei Stellschrauben für die Feinjustierung.

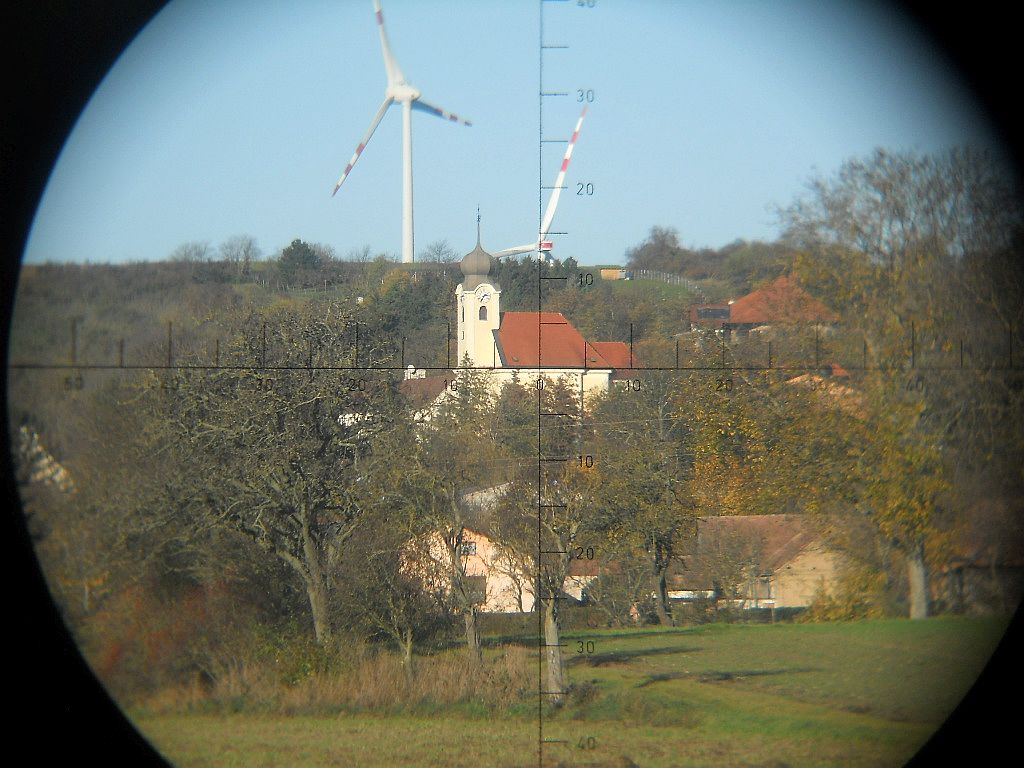

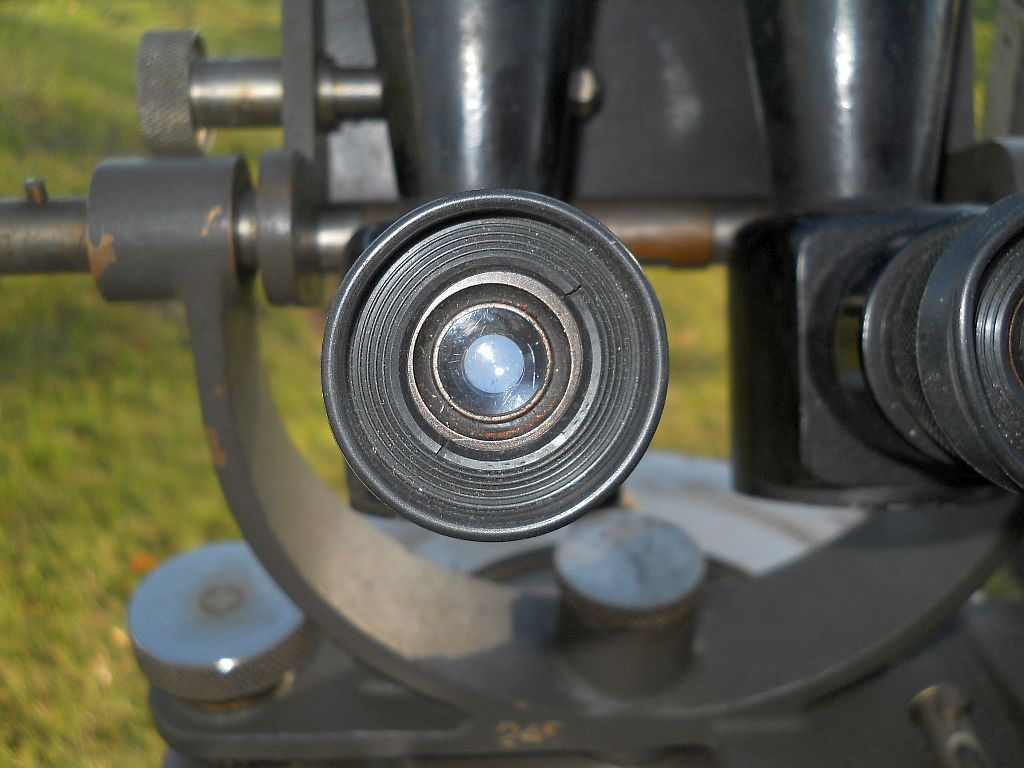

Die linke Durchsicht mit Strichplatte.

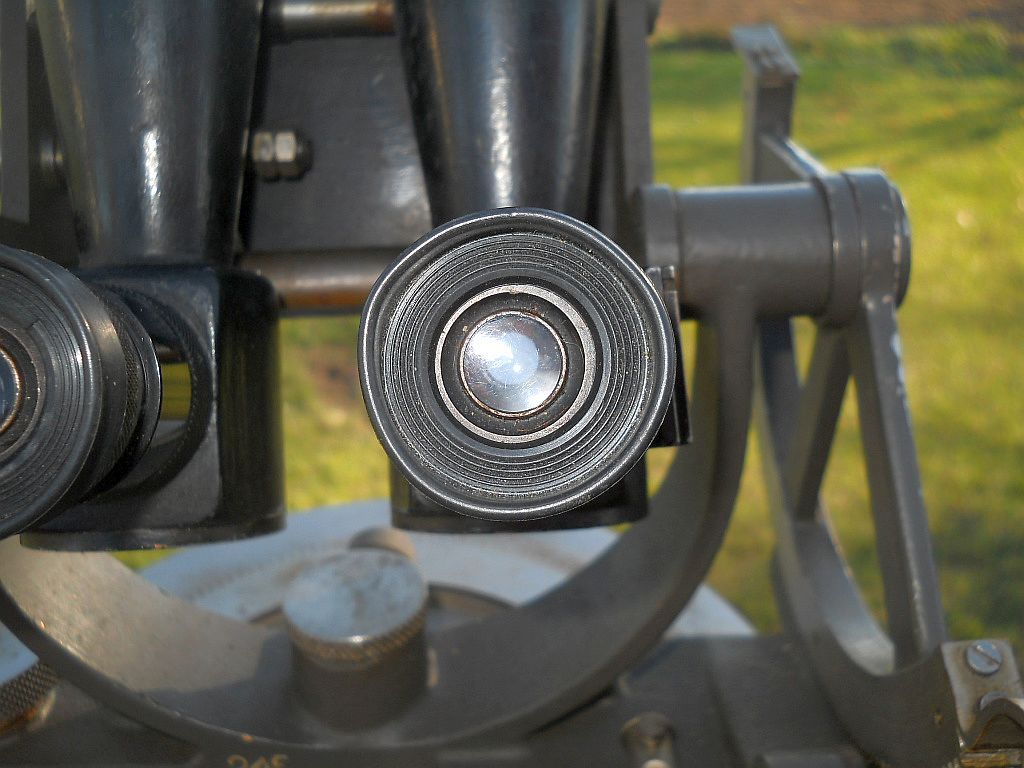

Die rechte Durchsicht.

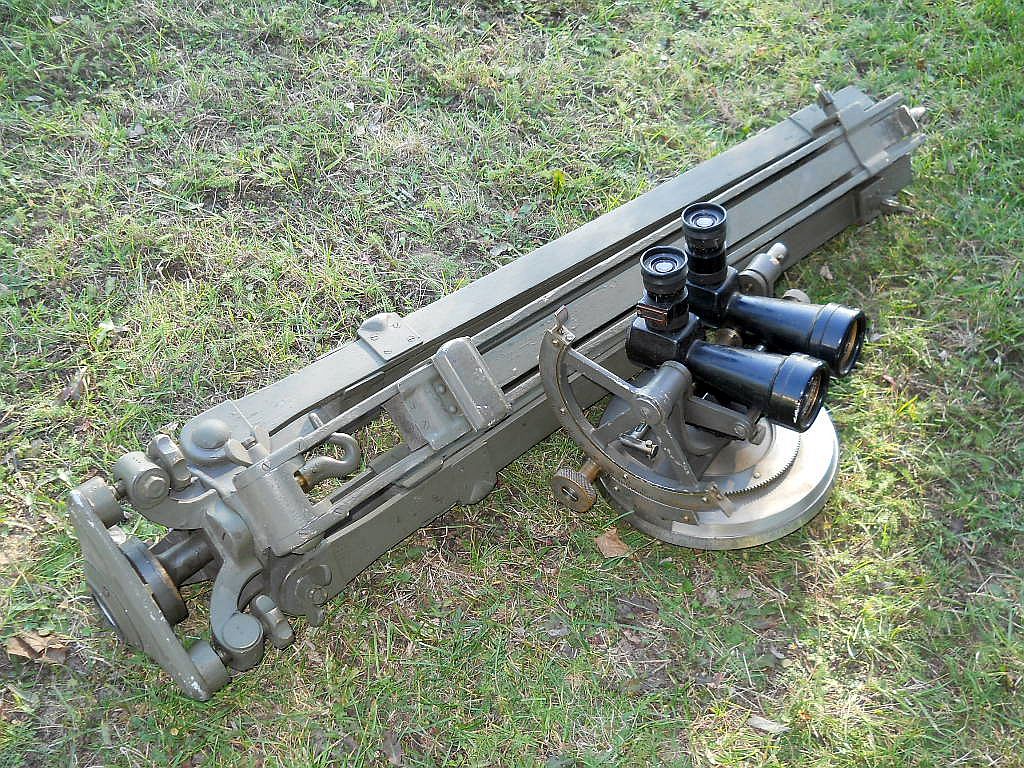

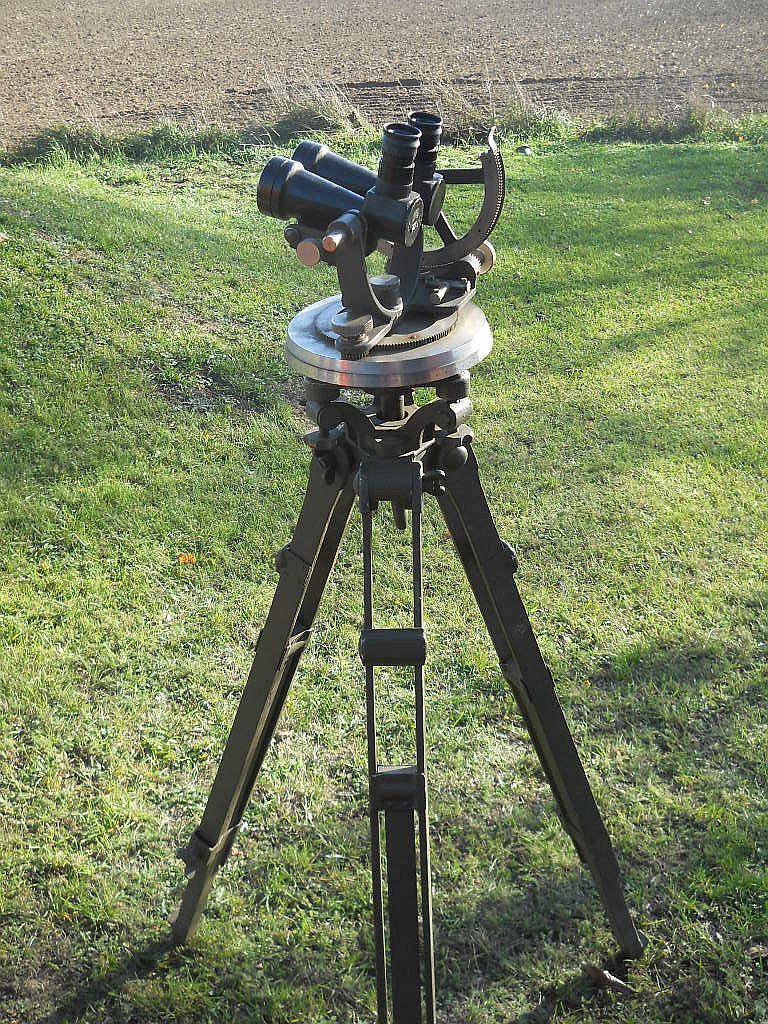

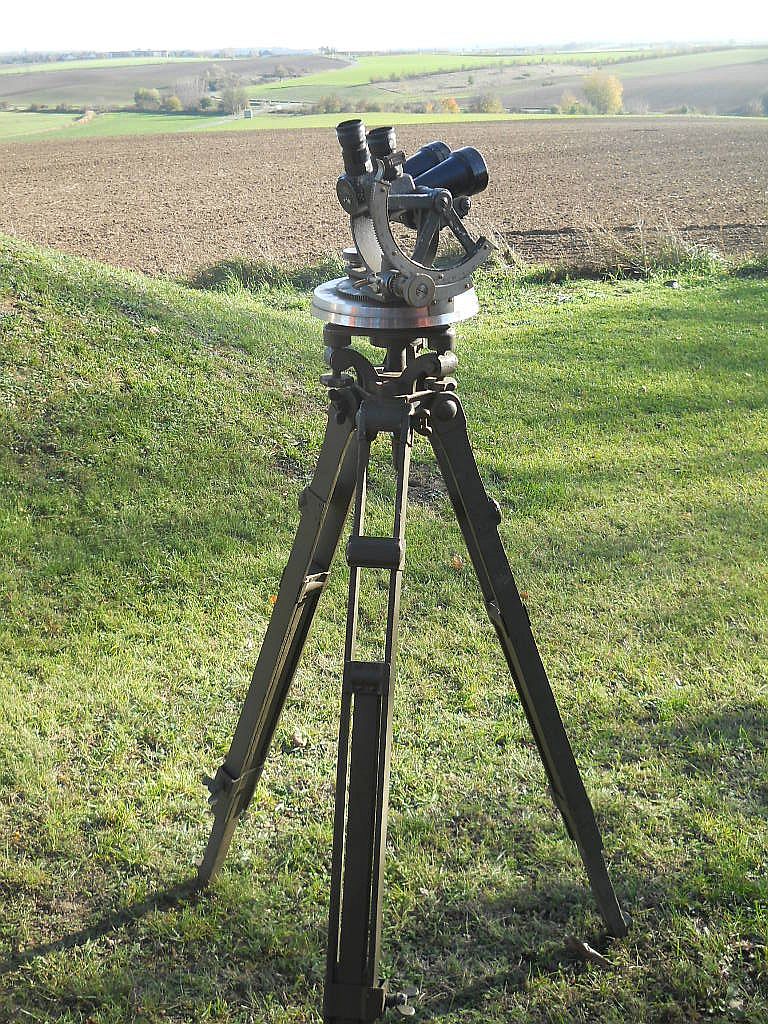

Fernglas, Wiege und Drehteller sind eine verbundene Einheit. Höhe = 29 cm,
Breite = 23 cm, Gewicht = 8,20 kg. Das Stativ ist 96 cm hoch und die Stativ-
beine können um 60 cm ausgezogen werden. Es wiegt 9,40 kg. Das ganze
Set hat ein Gewicht von 17,60 kg!

.

.

.

.

.

.

.
