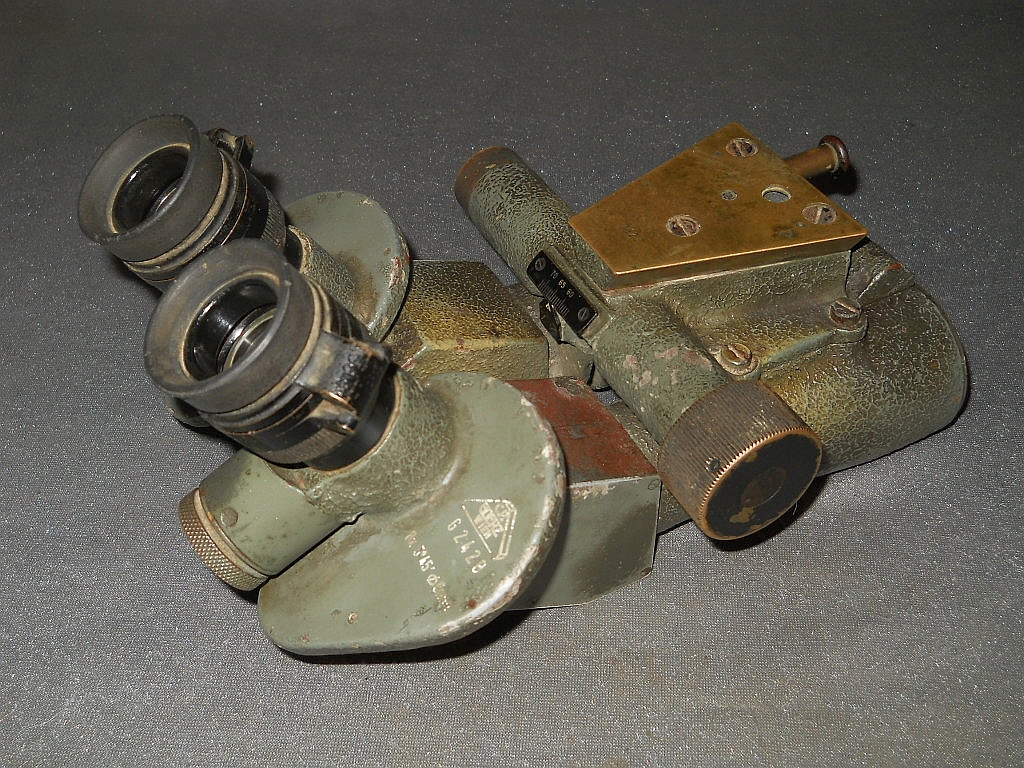

SEHR SELTENES FLAKGLAS
CP. GOERZ WIEN
8x40
- 5°45´

MIT 45° SCHRÄGEINBLICK

mit beleuchtbarer Gitternetz-Strichplatte!

Das Unternehmen wurde 1886 von Carl Paul Goerz  gegrün-
det. Goerz war einer der führenden Hersteller von Militär-
optiken und grösster Konkurrent von Zeiss.

Bereits um 1900 wurden die ersten ausländischen Zweig-
stellen errichtet. 1902 - New York, 1905 - St. Petersburg,
1907 - Wien und 1908 - Pozsony.

Dieses Belegstück wurde in der Zweigstelle in Wien gefertigt.

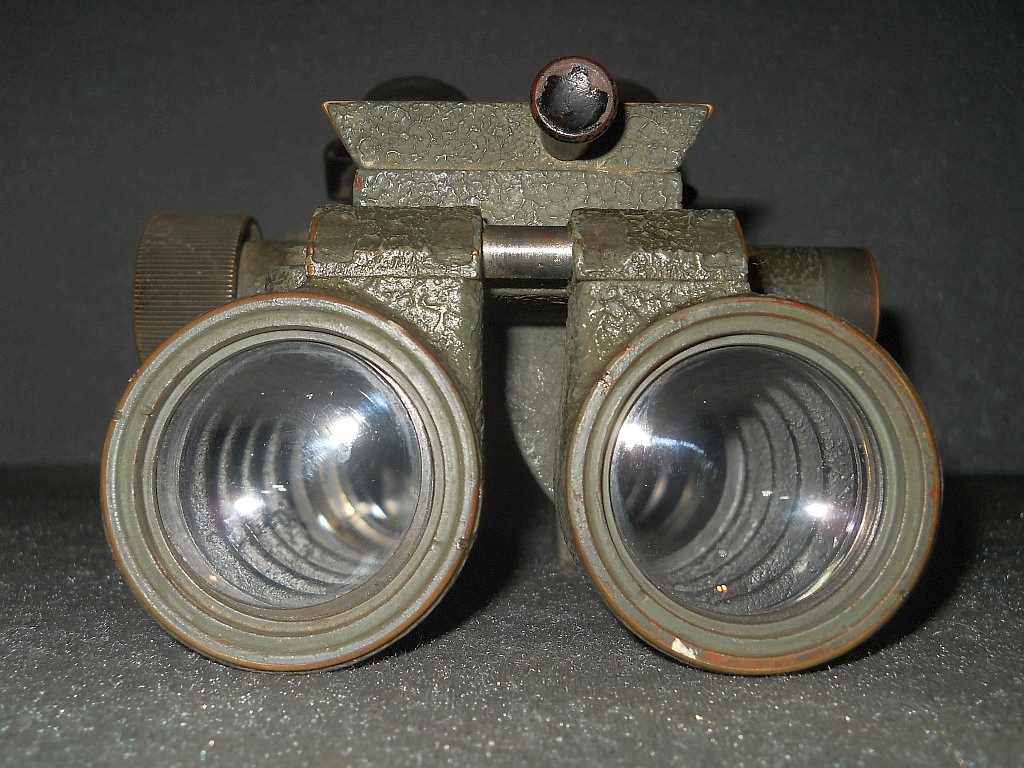

Es ist gegenüber dem Flakglas 10x80 das kleinere Modell mit
8-facher Vergrößerung und 45° Schrägeinblick.

Dieses Modell wurde exakt in der selben Bauweise von der
ungarischen Firma MOM hergestellt. Es zeugt von einer en-
gen Zusammenarbeit zwischen Österreich und Ungarn.

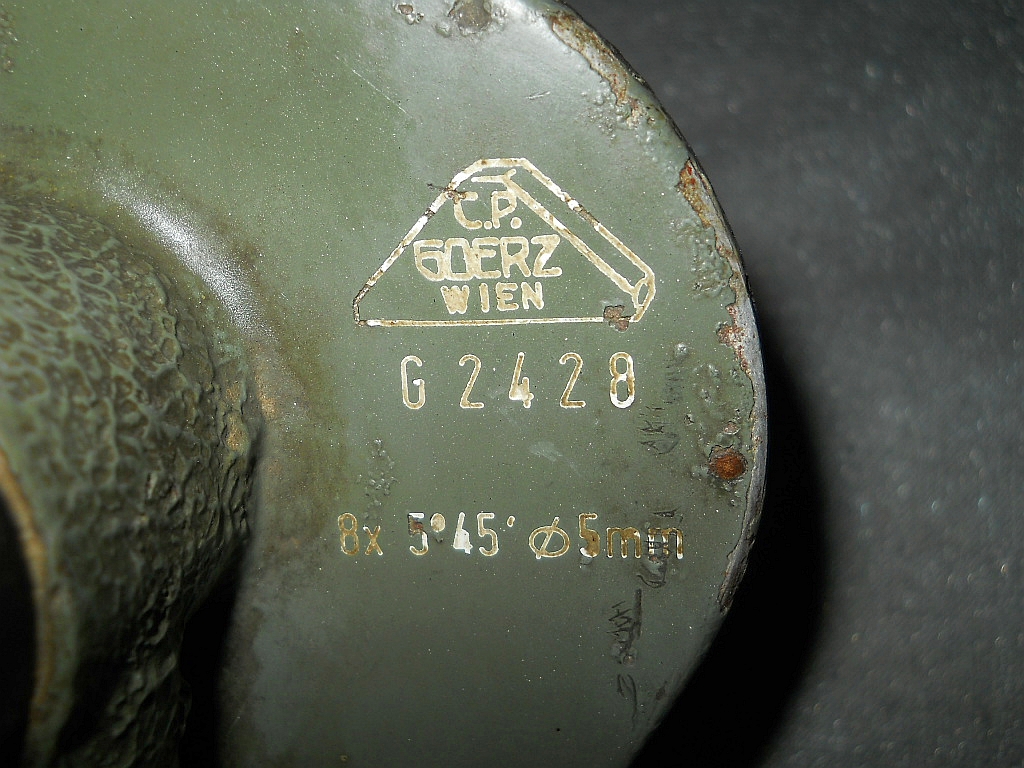

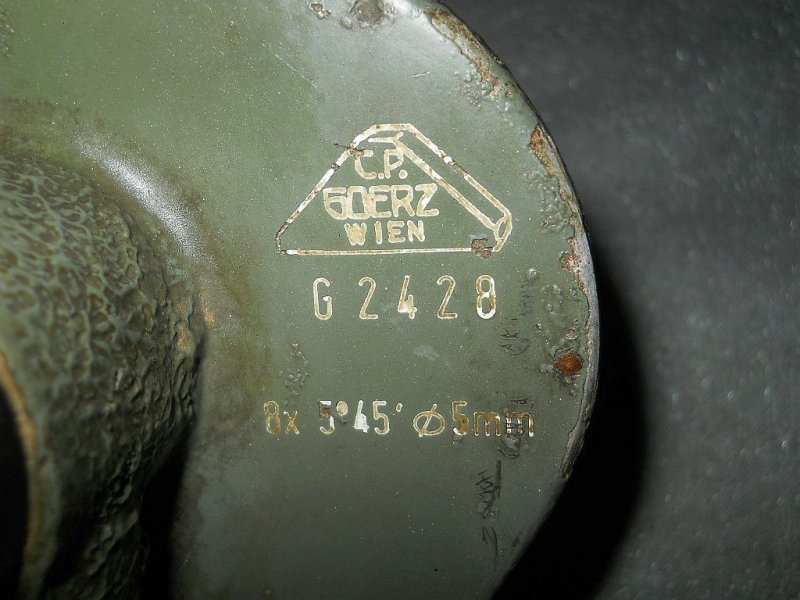

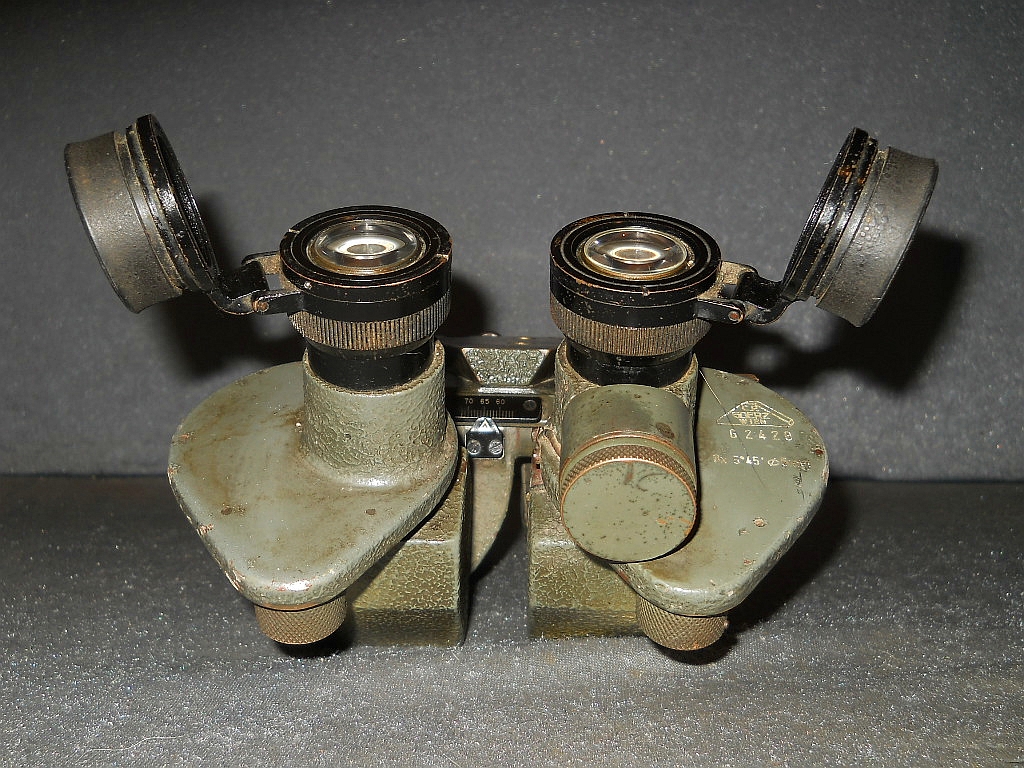

Die Kenngröße ist 8x40. 8-fache Vergrößerung mit 40 mm
Objektive. Die Austrittspupille ist 5 mm. Das Sehfeld beträgt
5°45` das entspricht 95m/1000m. Die Seriennummer mit
dem voranstehenden "G" ist G2428. Unbestätigten Aussagen
zufolge deutet das "G" auf eine Herstellung Mitte der 30-er
hin.

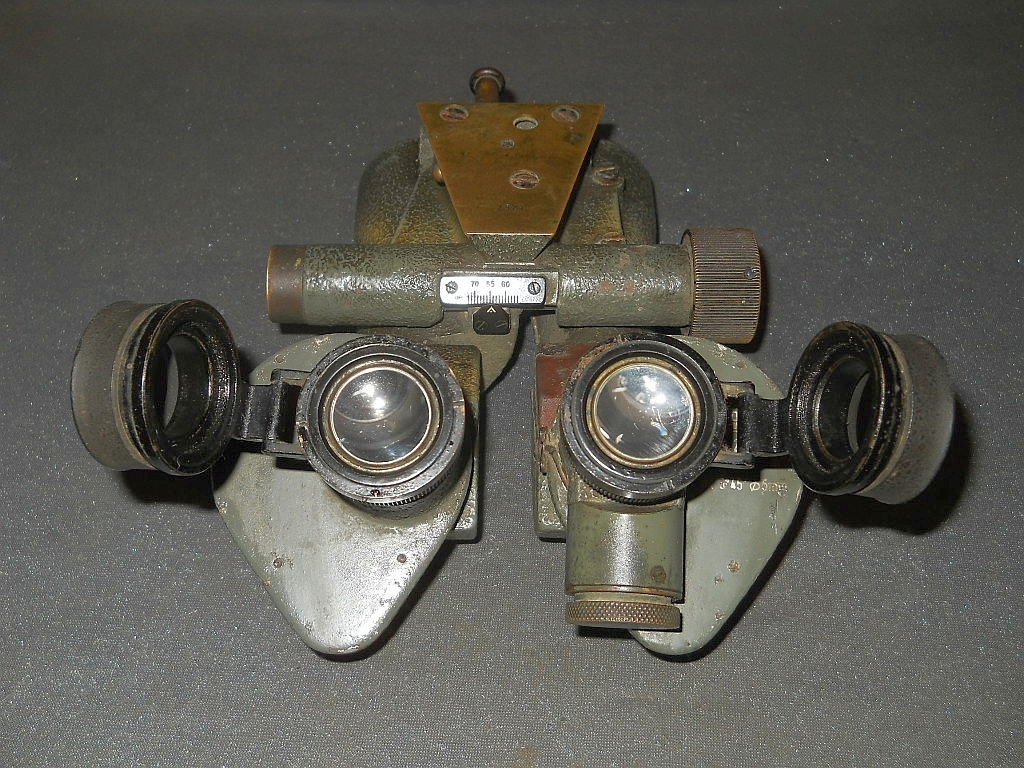

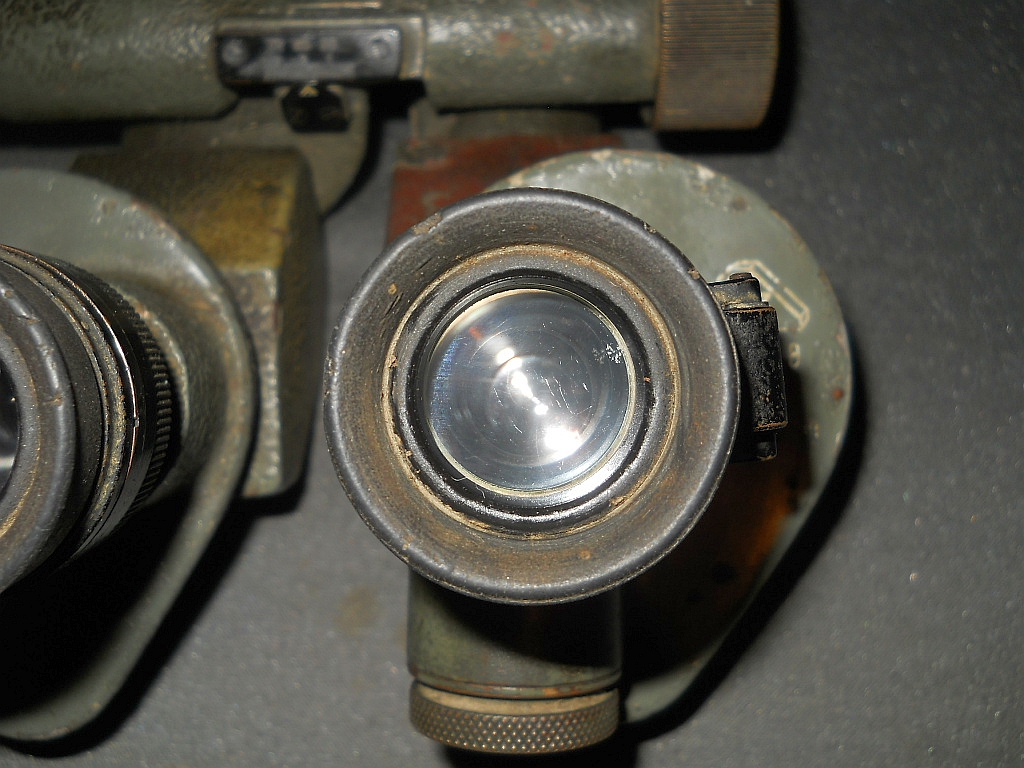

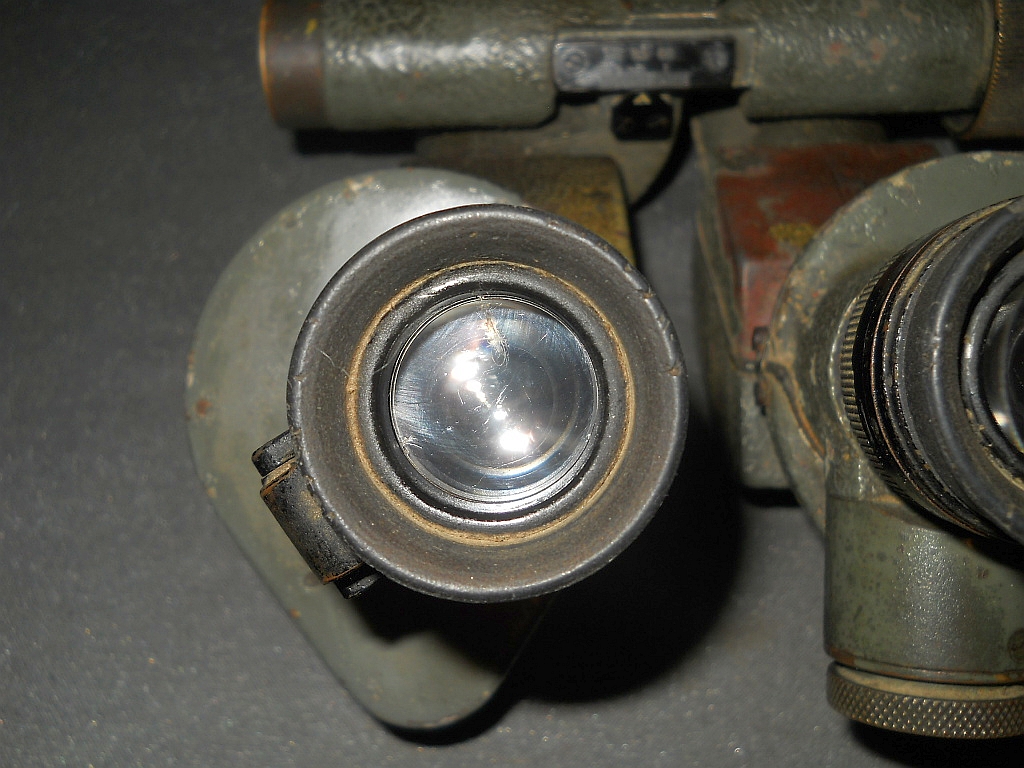

Das Flakglas verfügt über aufklappbare Gummiaugen-
muscheln. Dadurch ist auch die Verwendung mit Gas-
maske möglich.

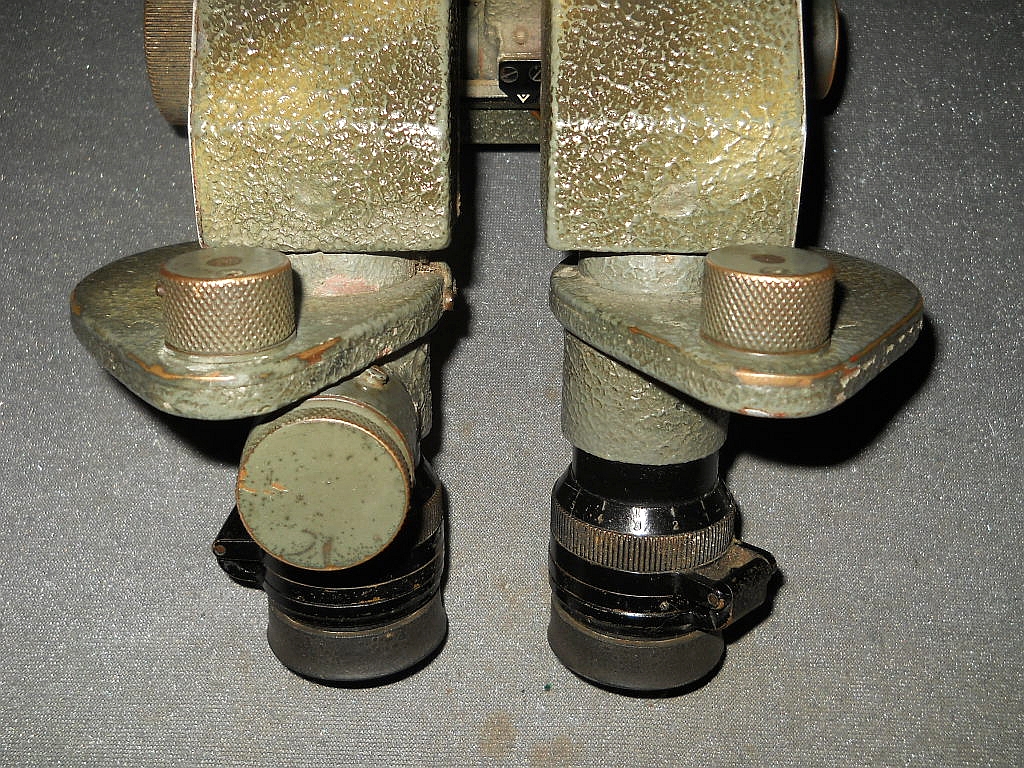

An den beiden Platten unterhalb der Okulare befinden sich
im Inneren zwei zuschaltbare Polarisationsfilter welche
mittels den Stellrädern zugeschaltet werden.

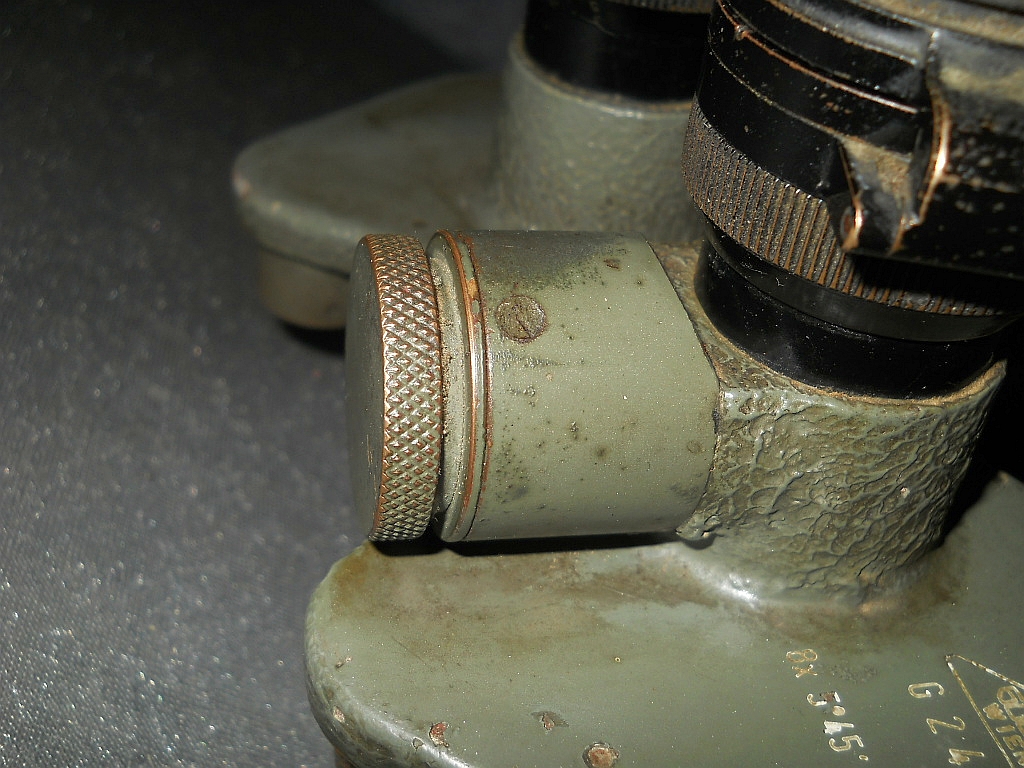

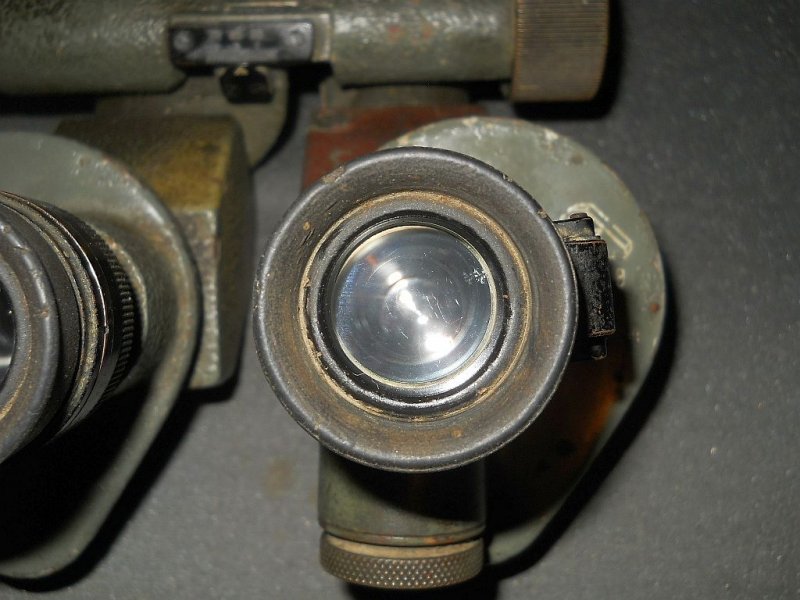

Die Ausführung der Strichplattenbeleuchtung ist speziell und
befindet sich am rechten Okular. Der Beleuchtungskörper ist
in dem runden Tubus eingebaut und durch drehen zum Ein-
und Ausschalten.

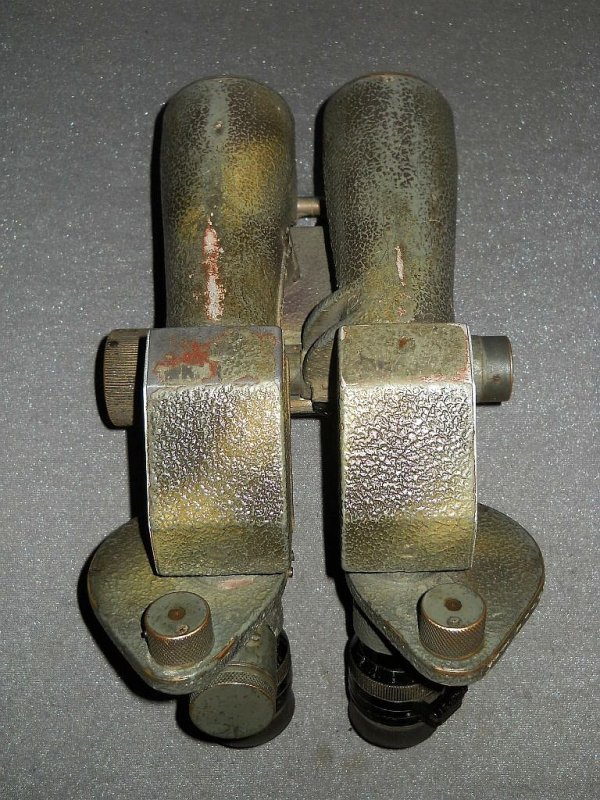

Eine abgedichtete Verkabelung führt zur Objektivseitigen
Aufhängungsplatte.

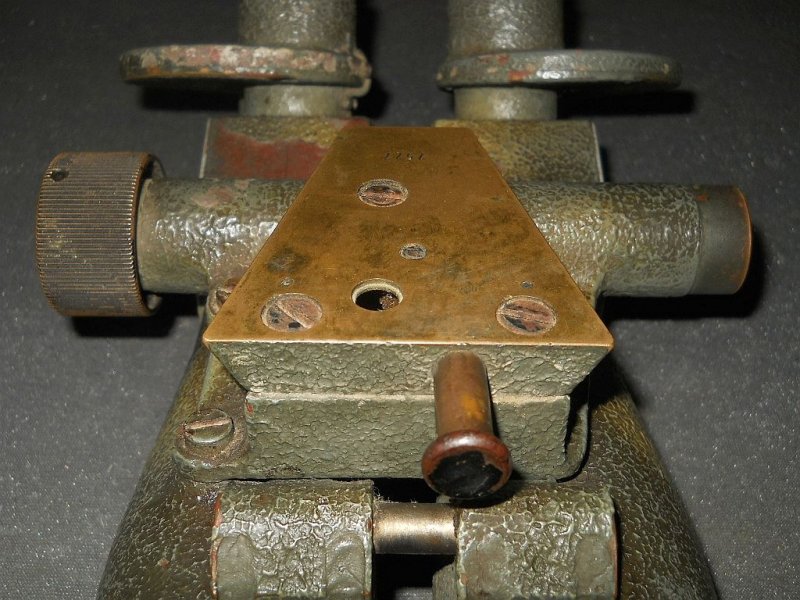

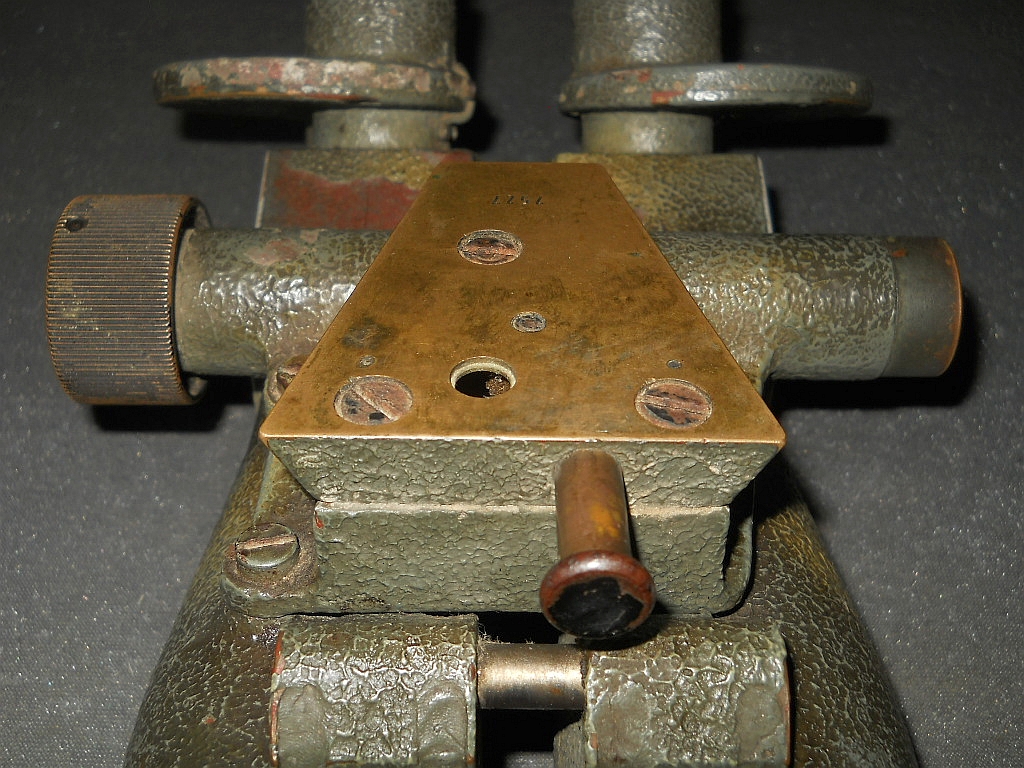

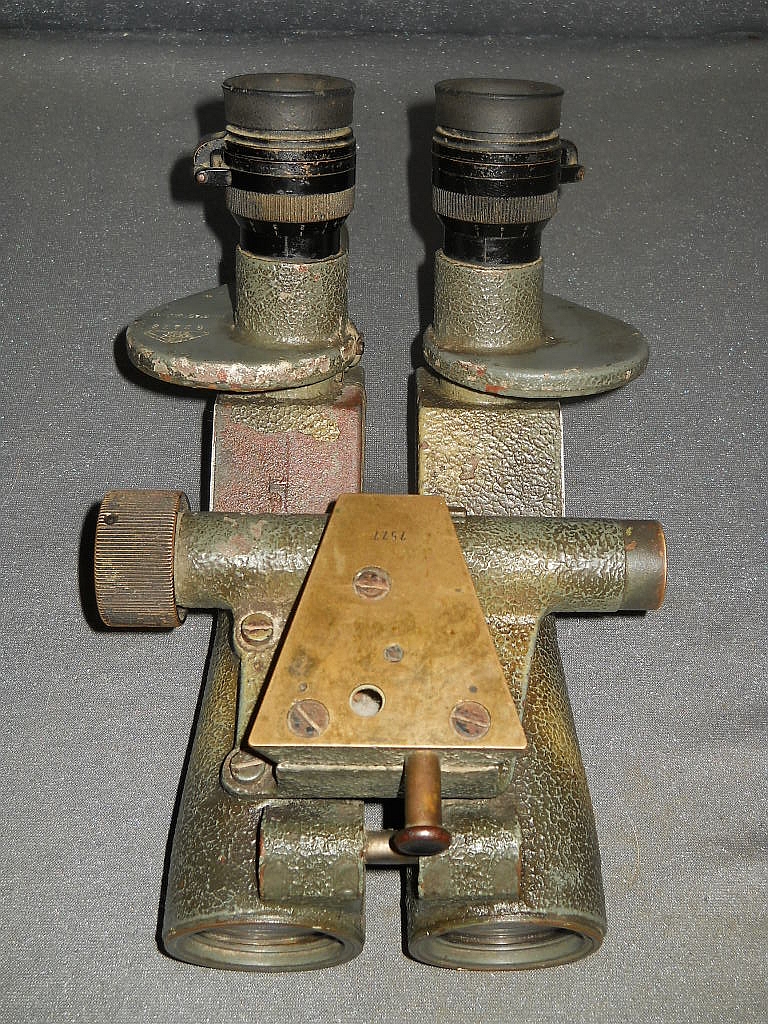

An der Aufhängungsplatte befindet sich ein elektrischer Kon-
takt. Dieser wird von der Stationskonstruktion mit Strom
versorgt.

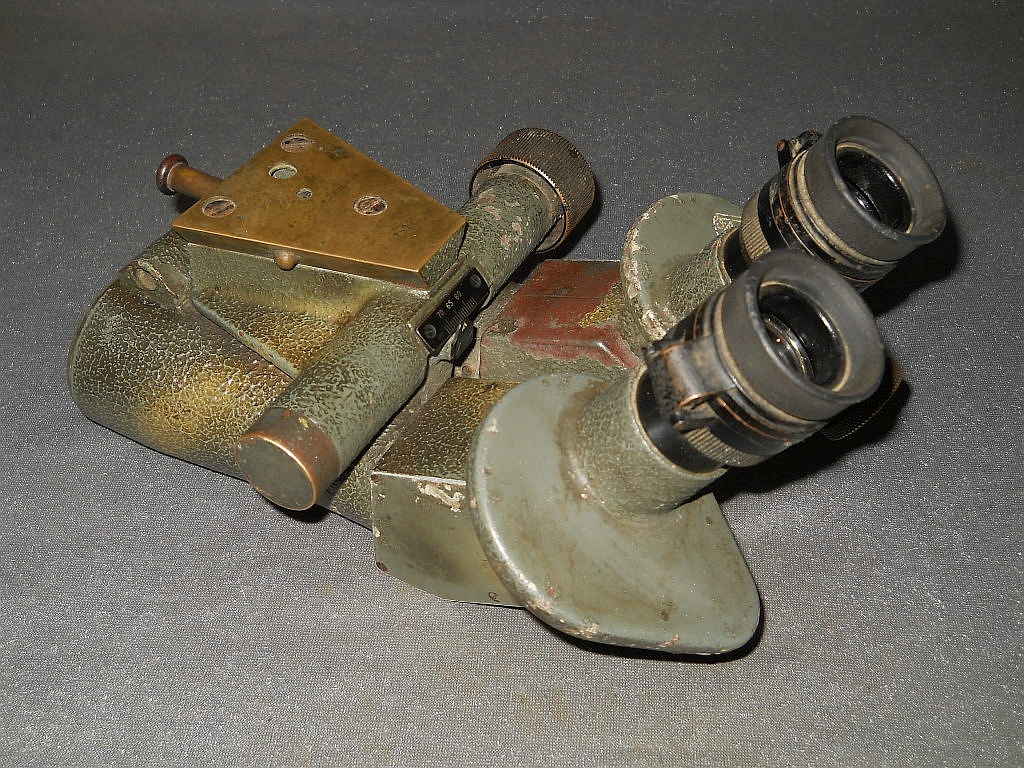

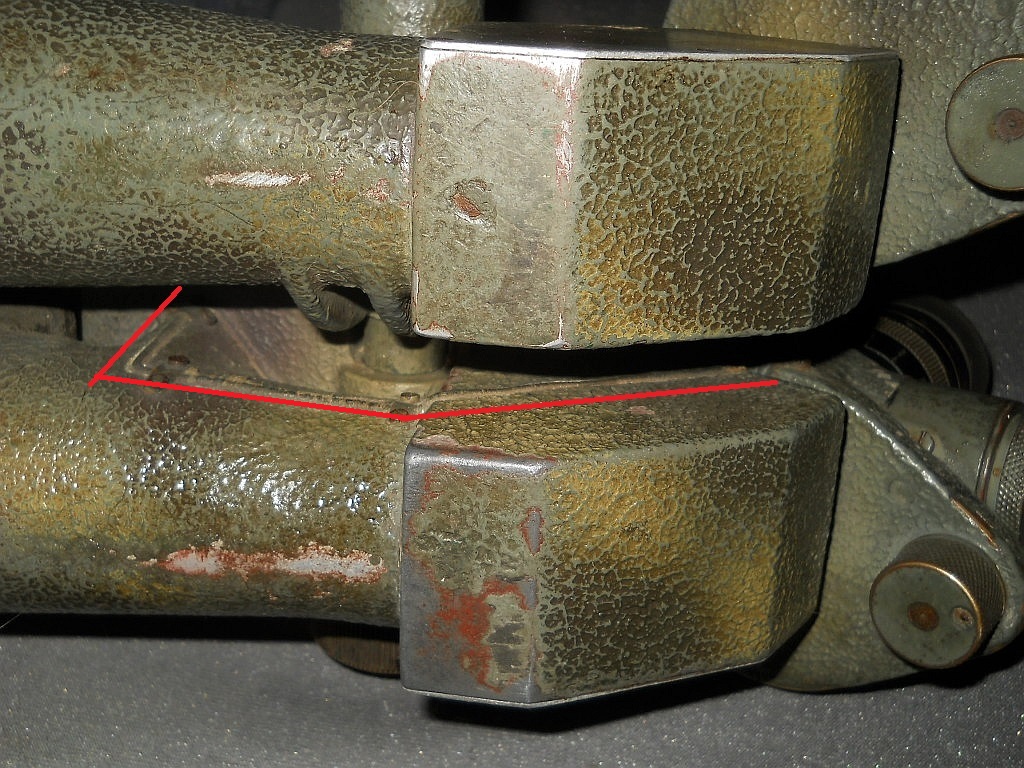

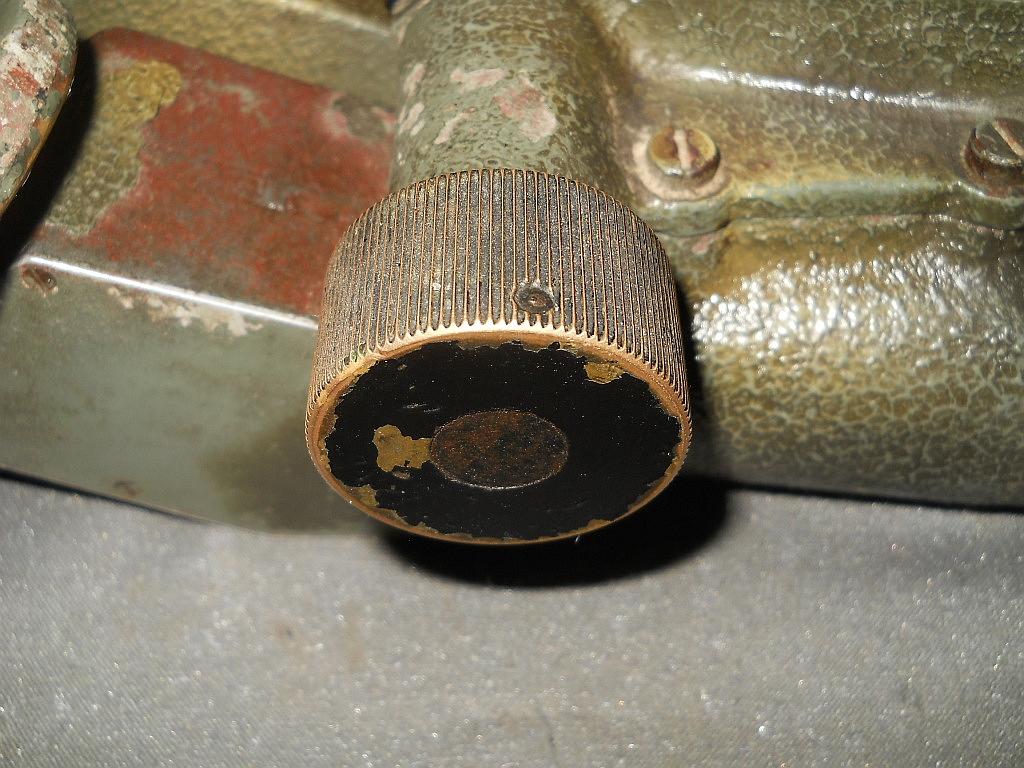

An der rechten Oberseite befindet sich die Vorrichtung zur Augenweiteneinstellung. Die beiden Fernglashälften sind an
zwei Stellen miteinander verbunden. Das Stellrad bewegt im
Inneren ein Schneckengetriebe zum Verschieben der beiden
Fernglashälften.

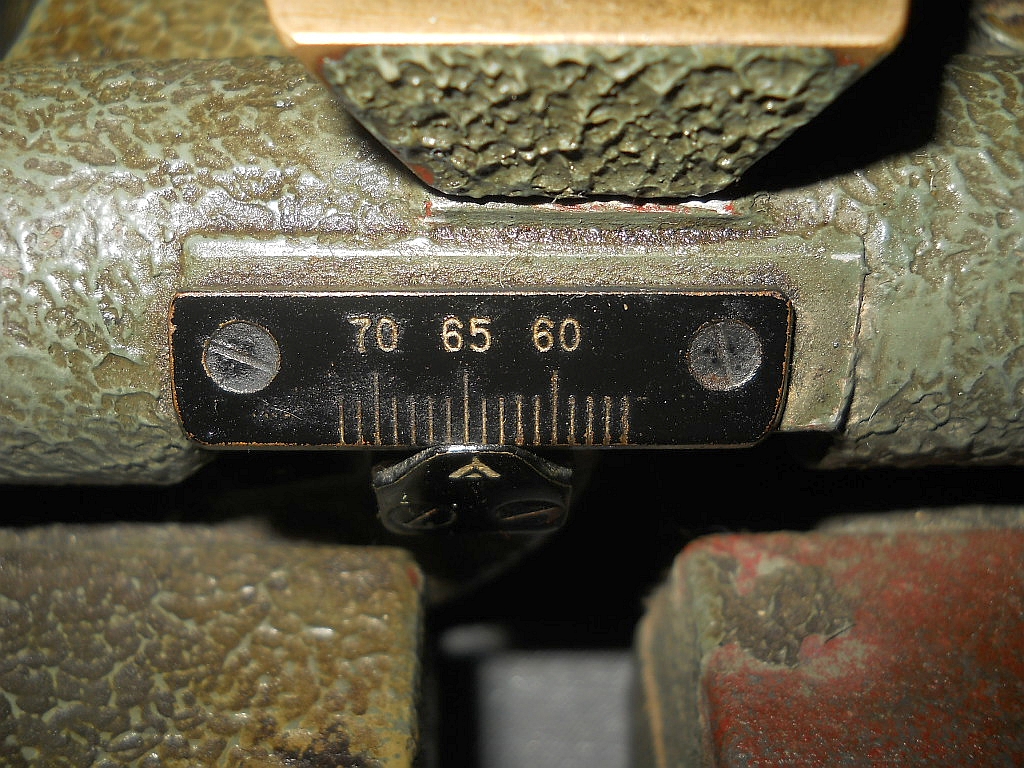

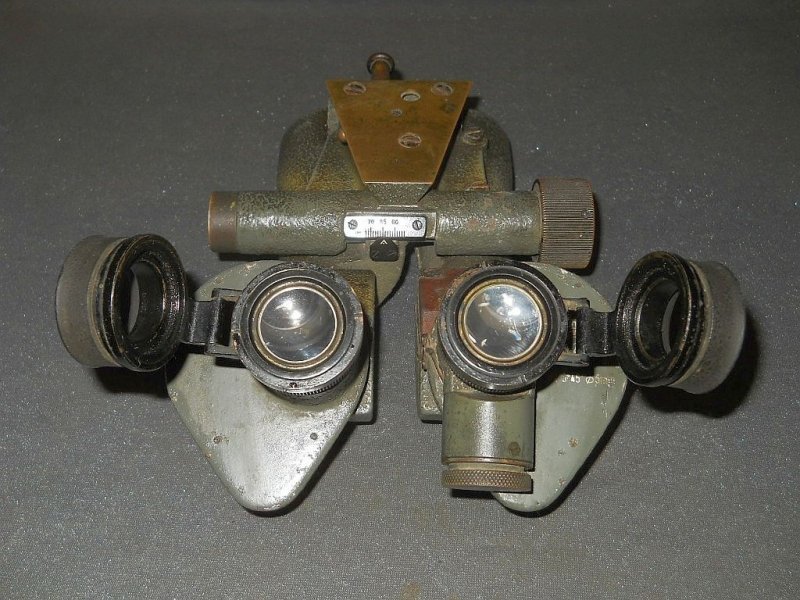

Die Skala der Augenweiteneinstellung in Millimeterangabe.

Die rechte Durchsicht mit Gitternetz-Strichplatte.

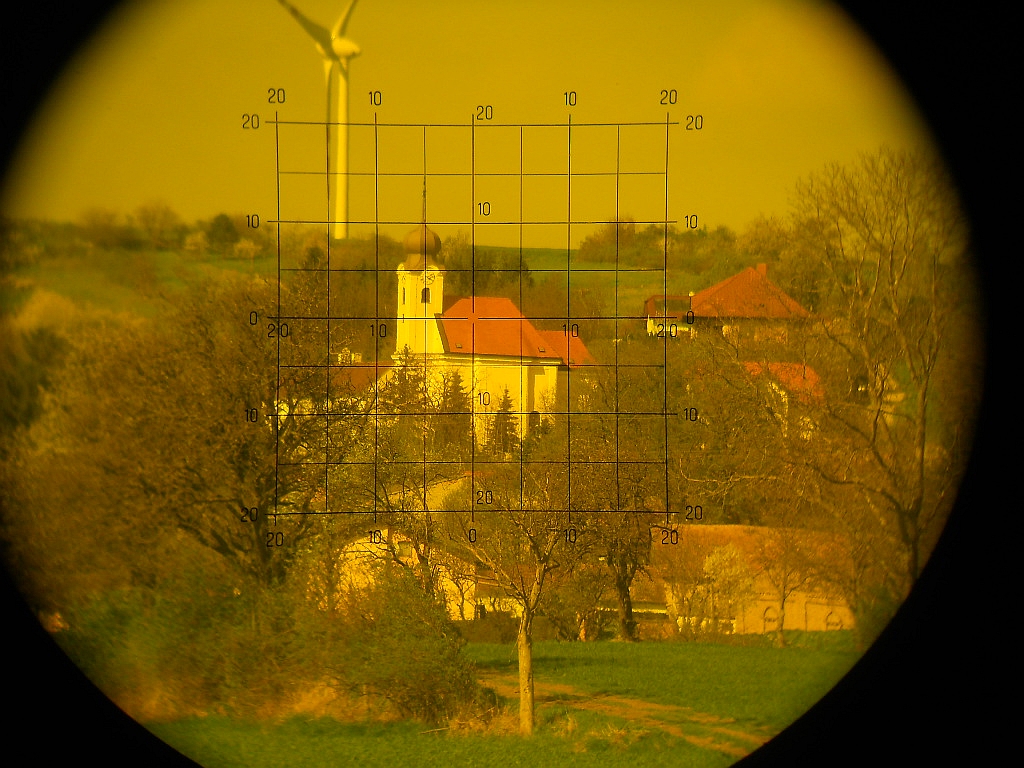

Die rechte Durchsicht mit vorgeschalteten Gelbfilter. Der
zweite Filter ist sehr dunkel, dadurch ist eine fotografische
Abbildung nicht möglich.

Die linke Durchsicht.

Länge = 23 cm, Breite = 17 cm, Gewicht = 2,90 kg.
