SAMMLERHIGHLIGHT!
SEHR SELTENES
TELESKOP DER ITALIENISCHEN,
KÖNIGLICHEN ARMEE
"LA FILOTECNICA" ING. A SALMOIRAGHI & C.
MILANO
MIT OKULARREVOLVER 18x, 25x, 40x.
mit Zahnstangenfokussierung!
Die Firma La Filotecnica
wurde ursprünglich
1865 vom
legendären Optiker
Ignazio Porro,
dem Erfinder der
Porro-Prismen, in
Mailand gegründet.
Ing. Angelo Salmoiraghi, ein Schüler von Ignazio
Porro übernahm wenige
Jahre später die
Leitung
von
Filotecnica.
Vorrangig wurden topographische und geodätische Messinstrumente
entwickelt. Später fertigte man Optiken im Auftrag vom Militär und
der italienischen Marine.
Dieses massiv gebaute Teleskop wurde im 1. Weltkrieg für die italienische,
königliche Armee hergestellt.
Es ist
durchgehend aus Messing
und wiegt
8,5 kg! Der dreifach Okularrevolver wird mit einem Zahnstangensystem
fokussiert.
Ein Foto vom WK I zeigt das Fernrohr auf Stativ im Truppeneinsatz. Weitere
Fotos belegen, dass die hochwertige Optik auch im WK II eingesetzt wurde.
Eine Besonderheit hier, ist die von den bekannten Exemplaren
abweichende Ver-
größerung. Statt 15-, 20-, 40-fach, hat dieses Belegstück
eine Vergrößerung
von
18-, 25-, 40-fach. Davon ist kein weiteres Exemplar bekannt!

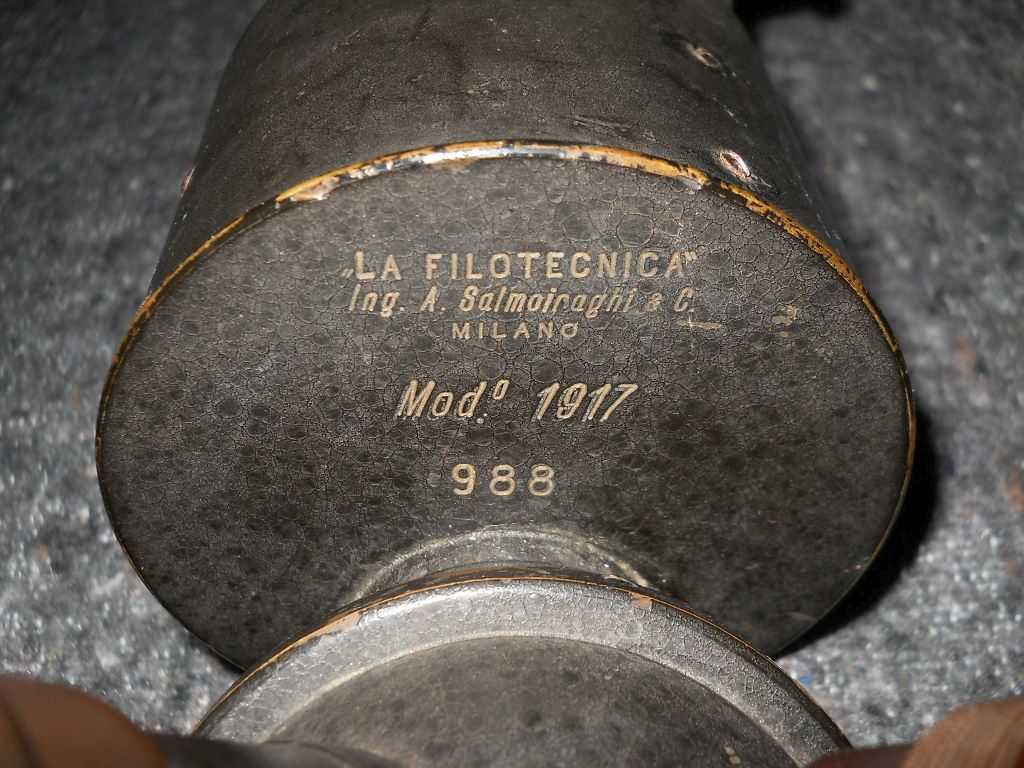

Am Prismendeckel ist die Herstellerangabe, bezeichnet mit Modell 1917
und der Seriennummer 988.
Die Kenngröße ist 18-, 25- und 40-fache Vergrößerung mit 76 mm Objektiv.
Der Prismenkorpus mit dem Okularrevolver ist durch einen Bajonett-
verschluss vom Tubus abnehmbar.
Mit dem Hebel fixiert man den Bajonettverschluss.
Das Monokular verfügt über eine Zahnstangenfokussierung. Die Zahn-
stange wird mit dem Doppelrad aus- und eingeschoben.
Die Ansicht mit eingeschobener Zahnstange.
Die Zahnstange läßt sich zum Fokussieren um 8 cm ausfahren.
Mit dem Schrauben fixiert man die eingestellte Sehschärfe.
Die seitlichen Messingzapfen sind die Aufnahme zur Gabelmontierung
welche auf den Stativdorn aufgesteckt wird.
Zum Anpeilen von Zielen verfügt das Fernrohr über ein Grobvisier mit
Kimme und Korn.
Das Okular mit 18-facher Vergrößerung.
Die Durchsicht mit 18-facher Vergrößerung.
Das Okular mit 25-facher Vergrößerung.
Die Durchsicht mit 25-facher Vergrößerung.

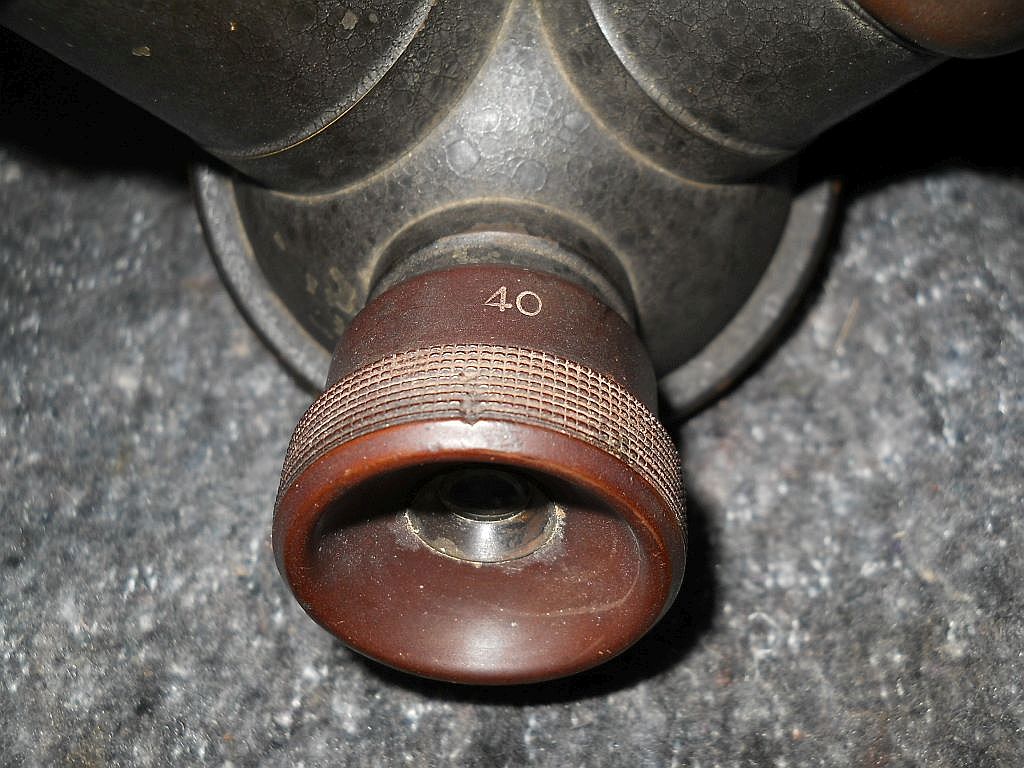

Das Okular mit 40-facher Vergrößerung.
Die Durchsicht mit 40-facher Vergrößerung.
Länge ausgefahren = 69,5 cm, Tubusdurchmesser vorne = 11 cm,
Gewicht = 8,5 kg.
.
.
.
.
