INFANTRY RANGEFINDER, BRITISCHER TELEMETER
BARR & STROUD
No 12 MK VII

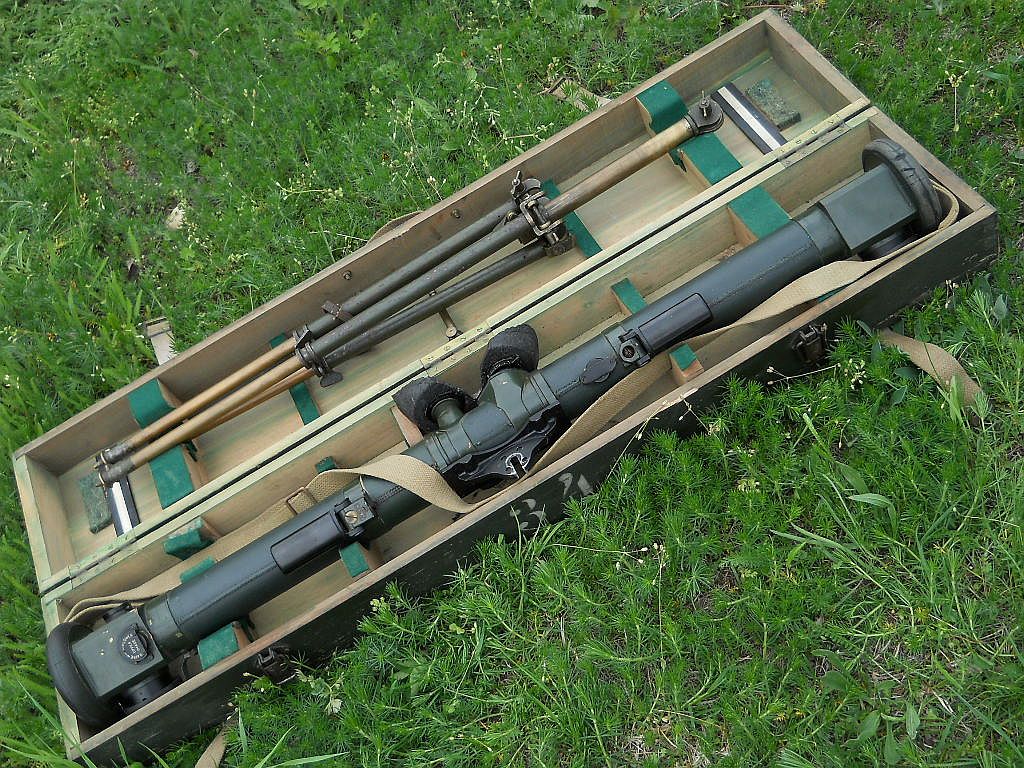

in Holzkiste mit original Stativ!

Barr & Strout war ein schottischer Optikhersteller das Unternehmen
wurde 1895 in Glasgow gegründet.

Die Firma spezialisierte sich bereits ab Beginn auf die Herstellung
von Geräten für optische Entfernungsmessung.

1891 wurde der erste Entfernungsmesser für die Royal Navy - Naval
Rangefinder No.1 - gebaut.

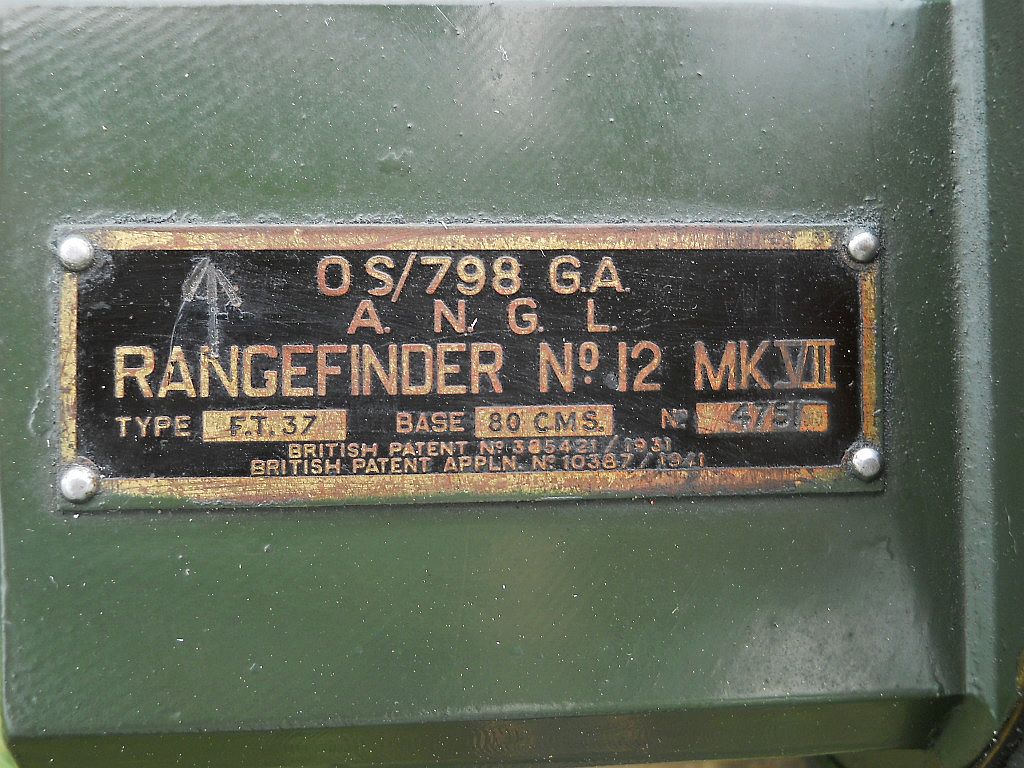

Der Rangefinder No.12 wurde ab 1937 erzeugt.

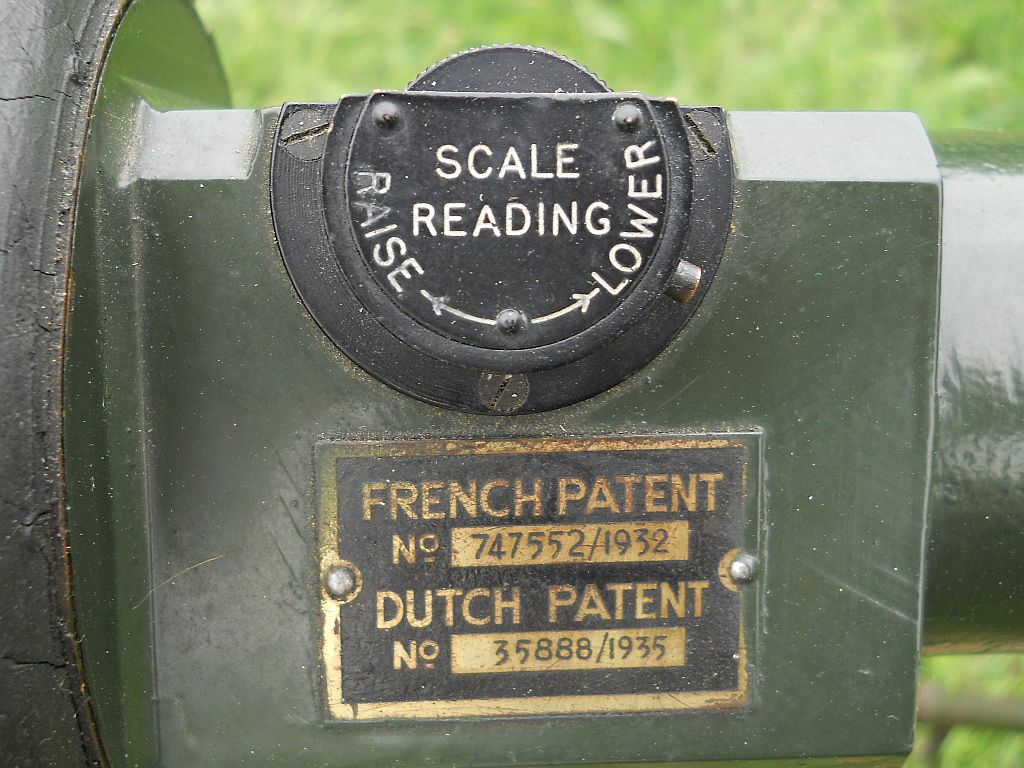

Ursprünglich von den Briten im PTC-Verfahren Patentgeschützt, haben
später Frankreich und Holland für den Verkauf das nationale
Patent angemeldet.

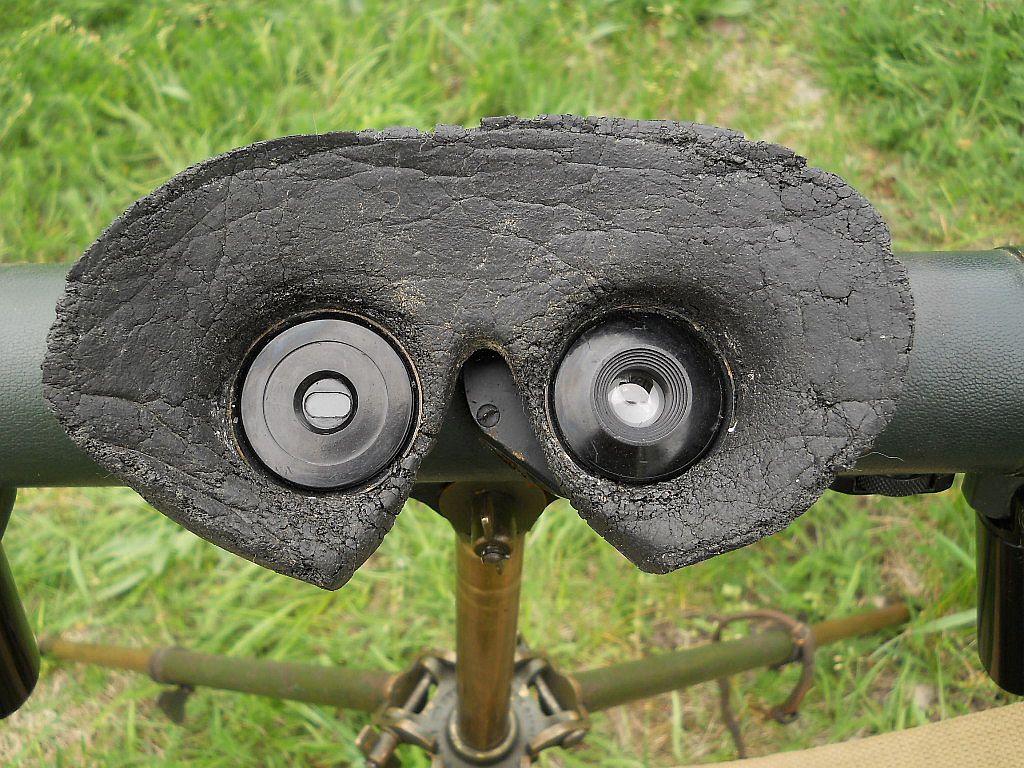

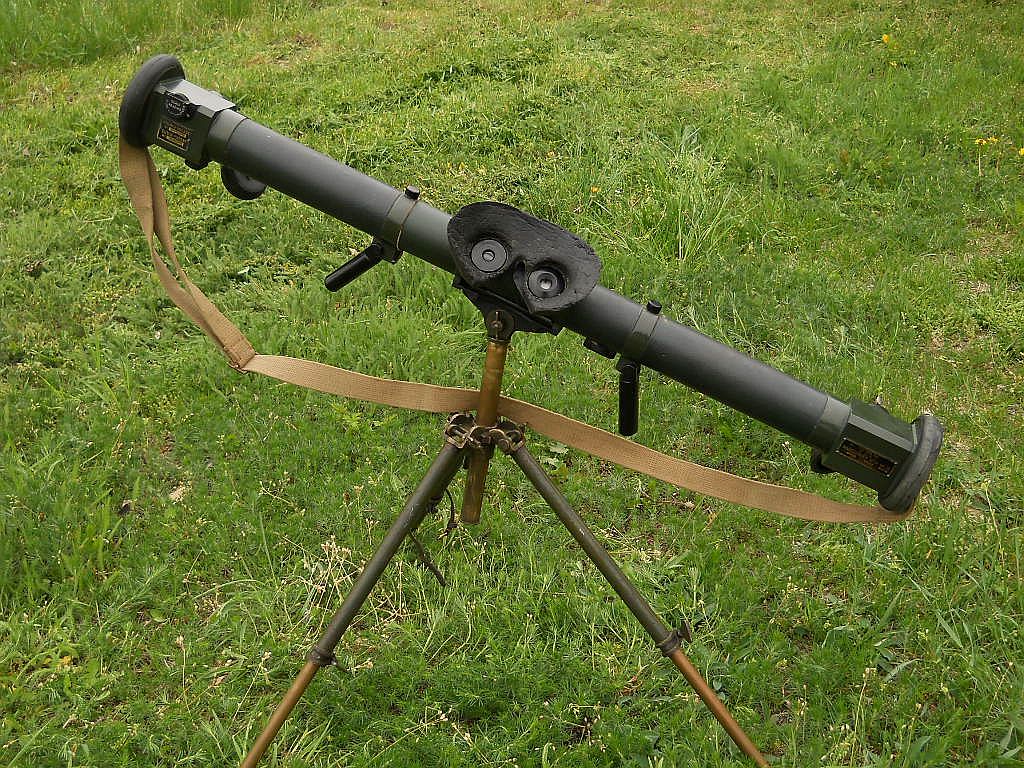

Durch den Anschein zweier Okulare würde man hier einen Stereo-
telemeter vermuten.

In Wirklichkeit handelt es sich aber um einen monokularen Koinzidenz-
Entfernungsmesser.

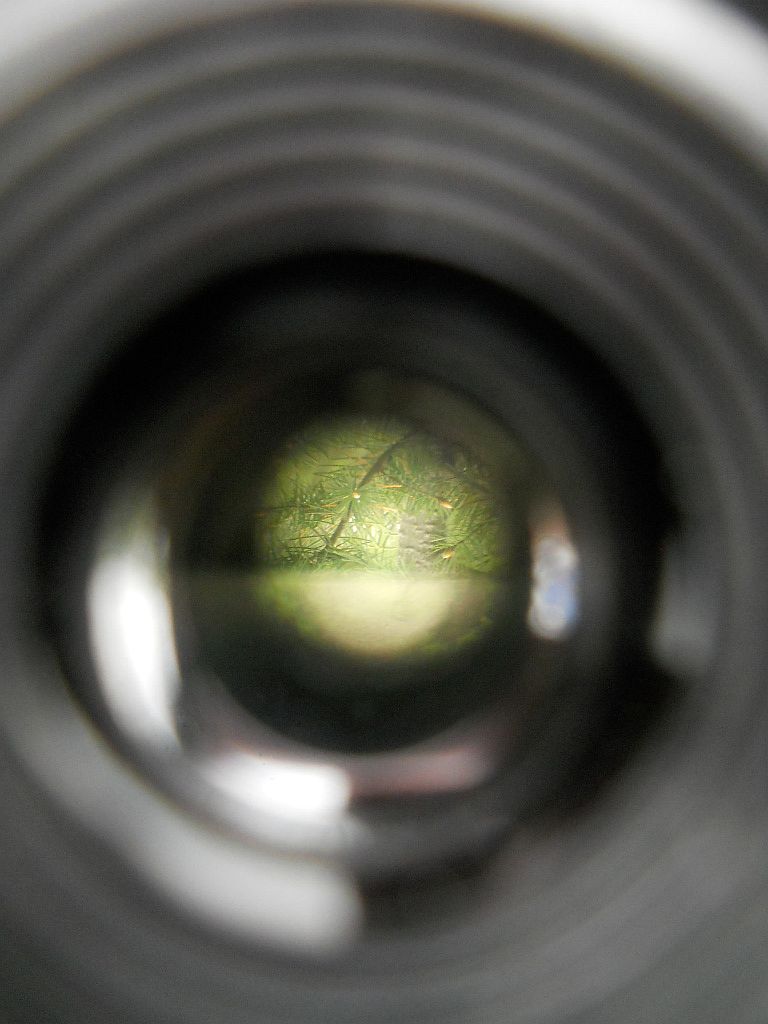

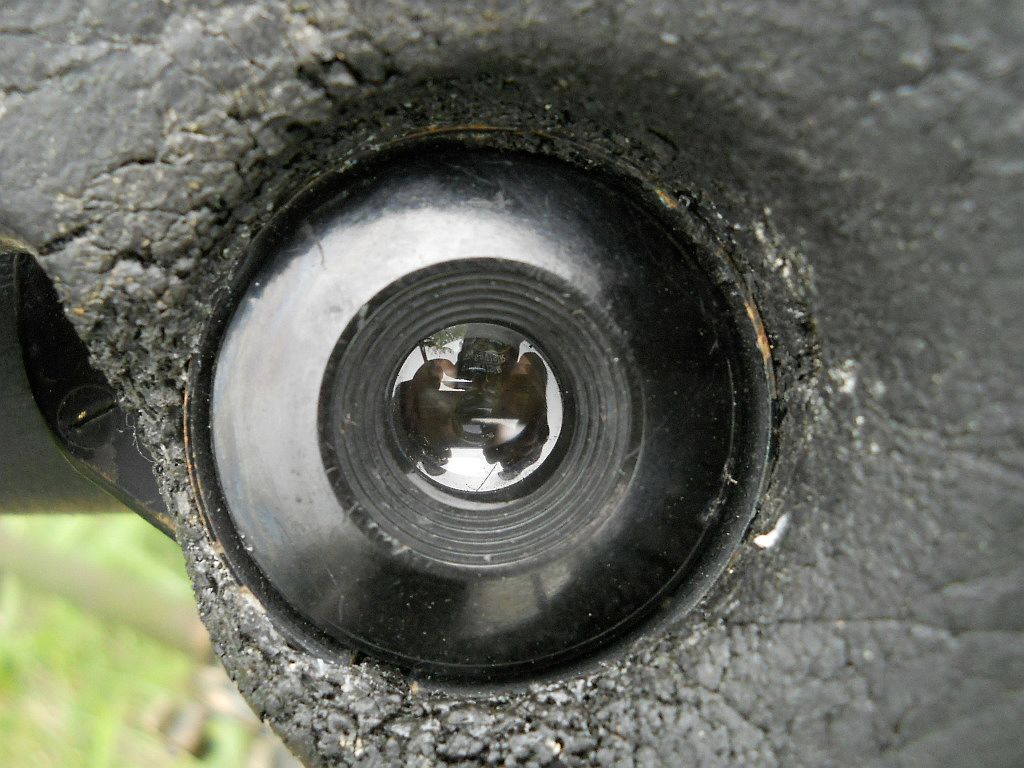

Beim rechten Okular wird die Bilddarstellung in der Durchsicht gezeigt.

Das Bild ist in zwei Hälften geteilt.

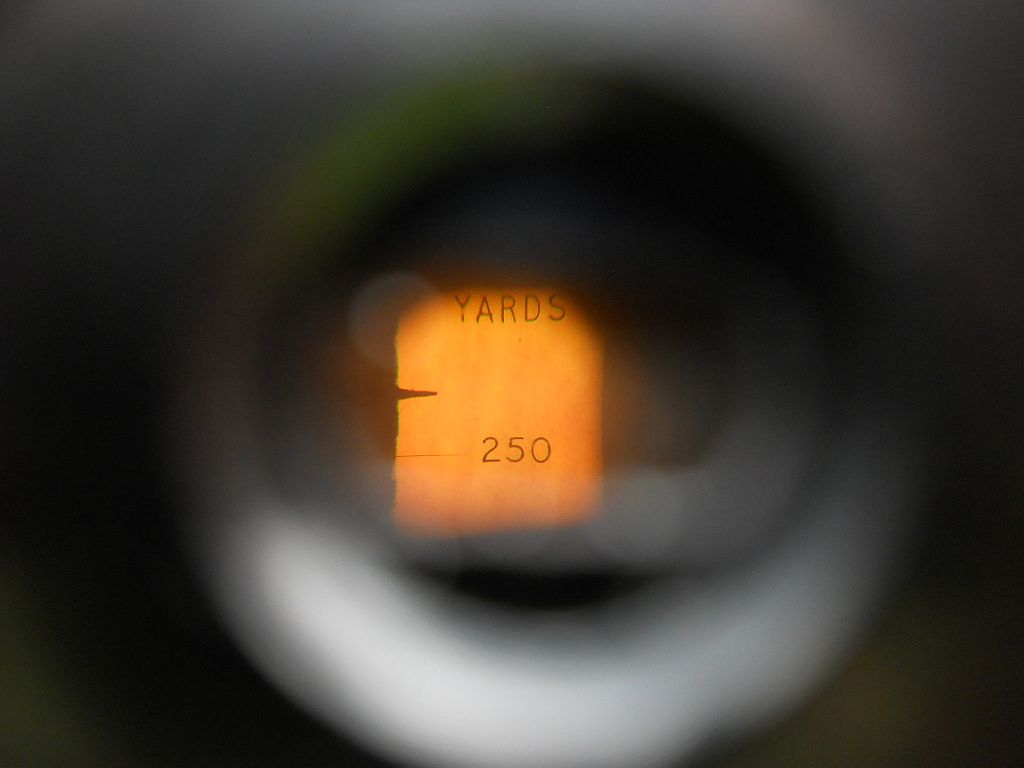

Im linken Okular wird die Entfernungsskala angezeigt. Dadurch
kann die Entfernung abgelesen werden, ohne das Auge vom
Okular zu nehmen.

Die Entfernungsskala ist in Yards angegeben und reicht von 250 bis
20.000 Yards 20.000 Yards = 18.288 Meter.

Das Prinzip der Messung beruht auf der sogenannten "Triangulation".
Die Basislänge des Telemeters, der Durchblick durch das Okular
über ein fixes Objektiv und ein Objektiv mit beweglichen Spiegel
bilden ein Dreieck. Durch Berechnung der Koordinaten wird die
Entfernung eruiert.

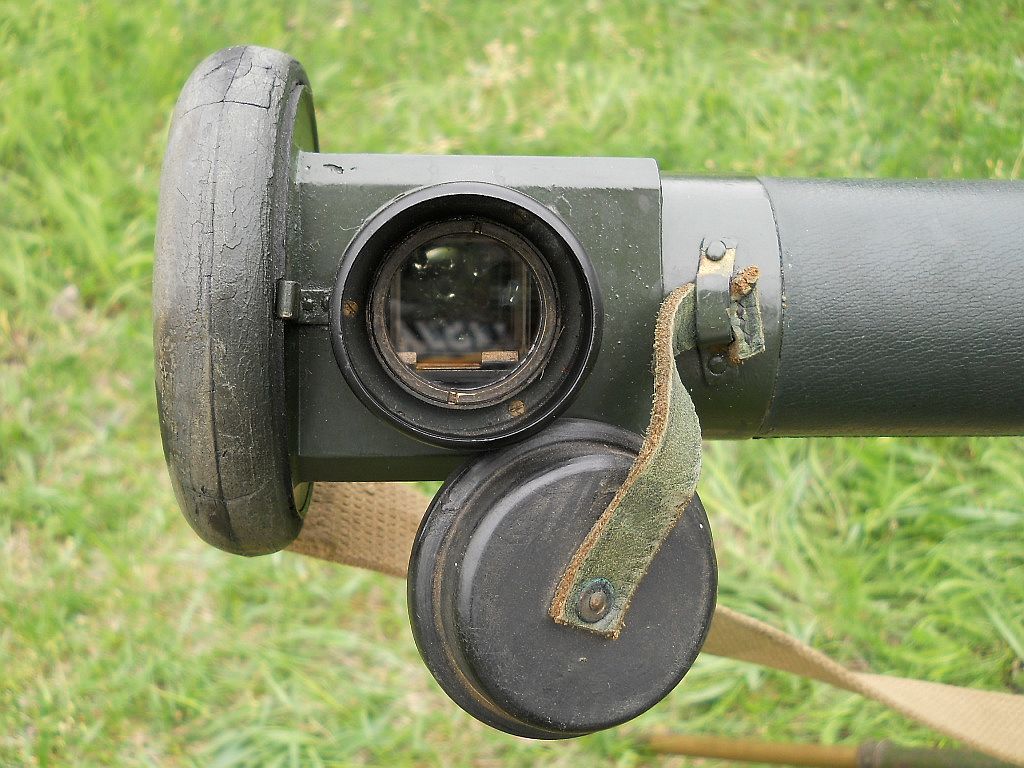

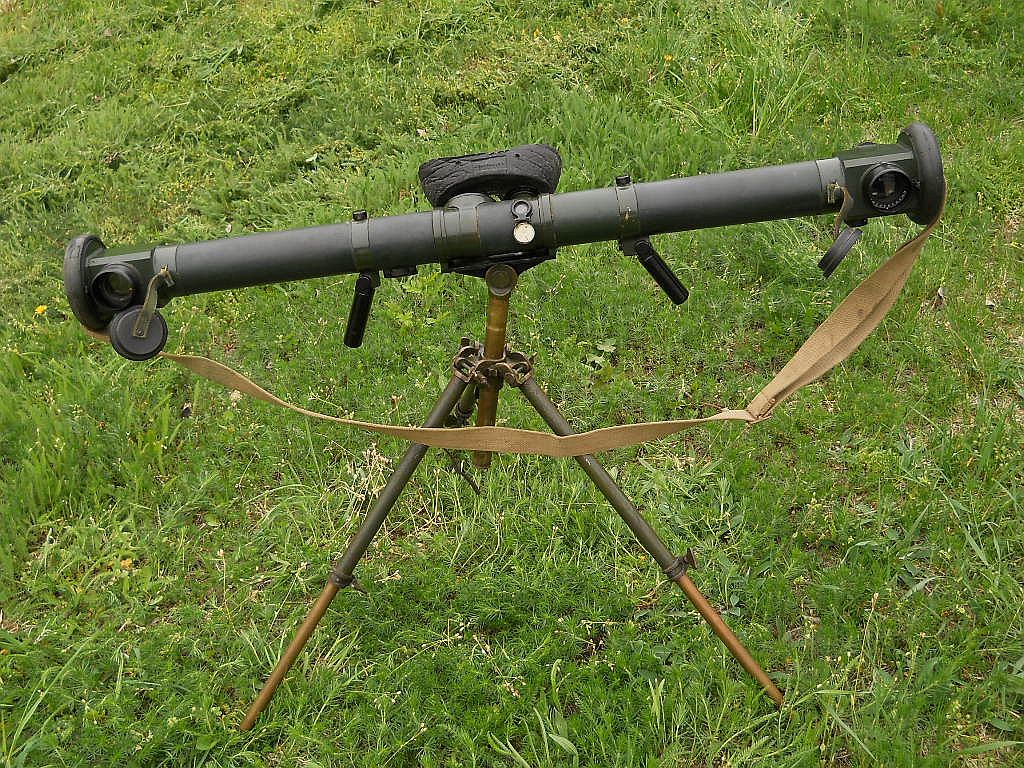

Fixes Objektiv.

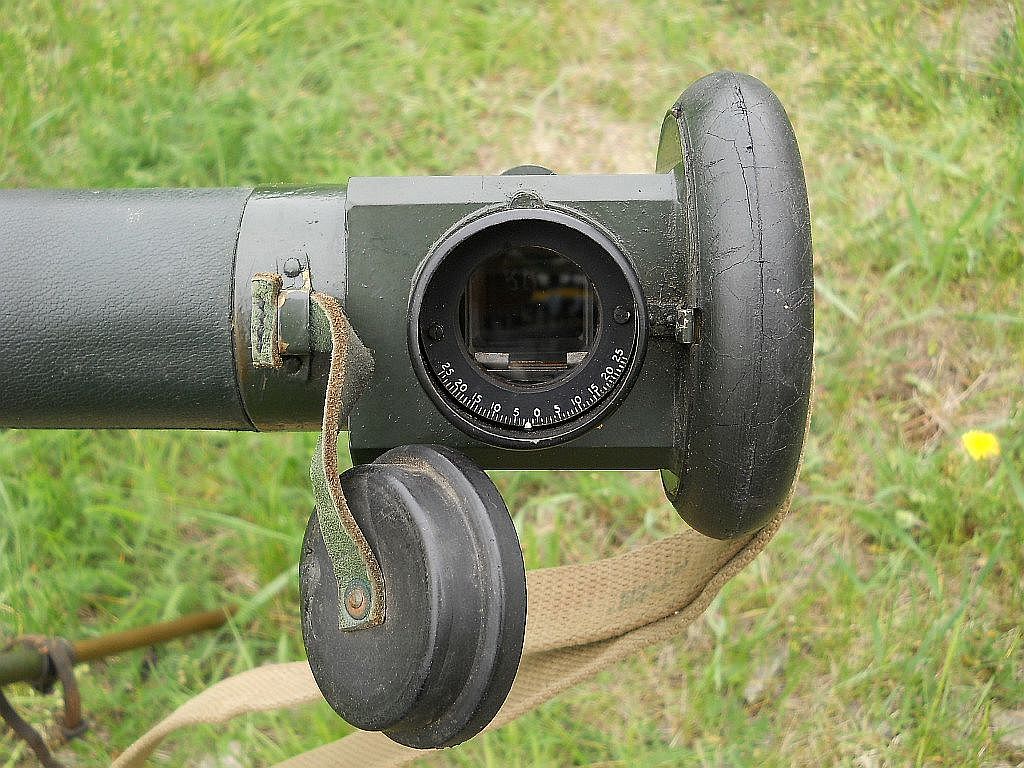

Objektiv mit beweglichen Spiegeln.

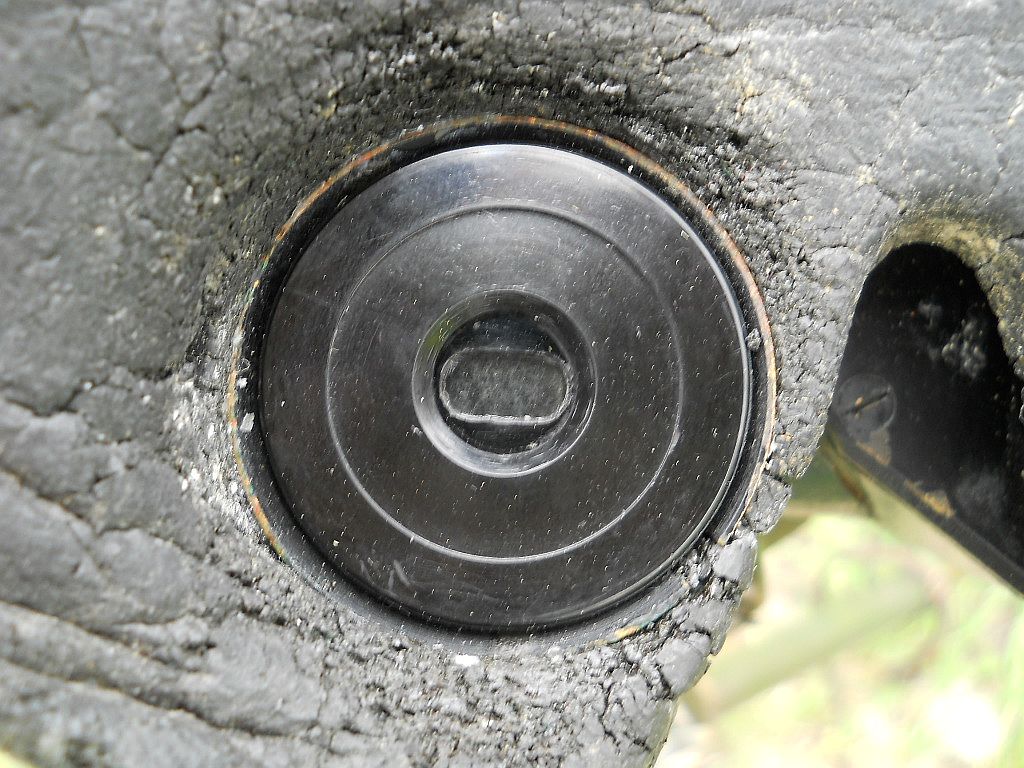

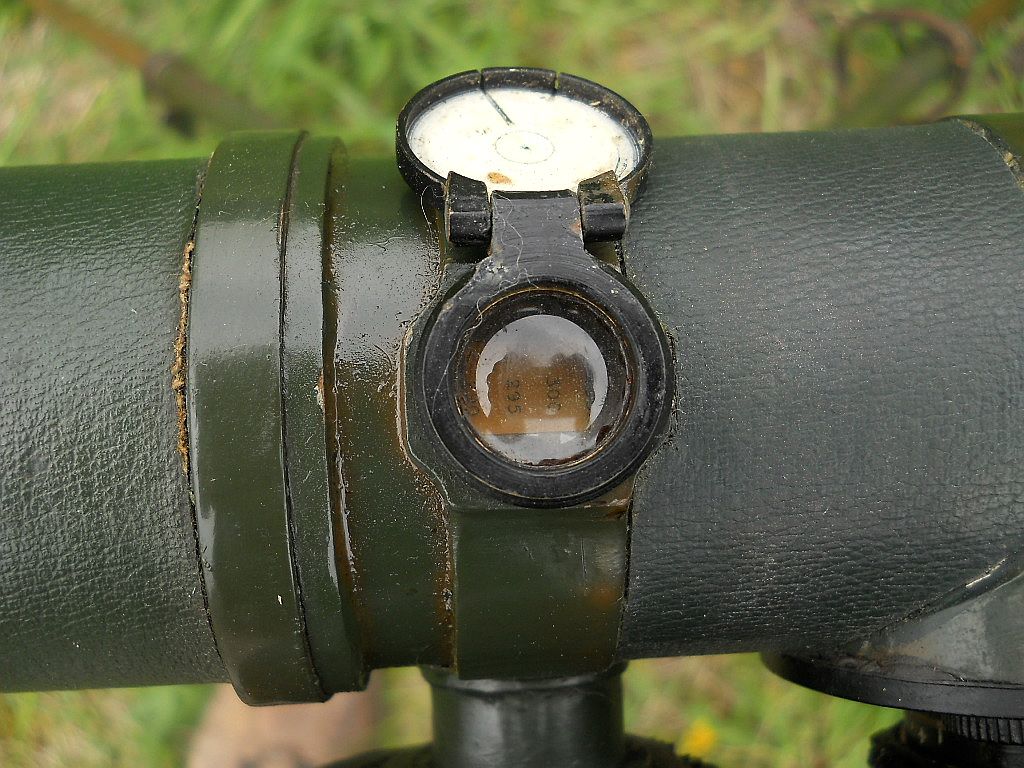

Fenster zur zusätzlichen Ablesung der Entfernung von Aussen.

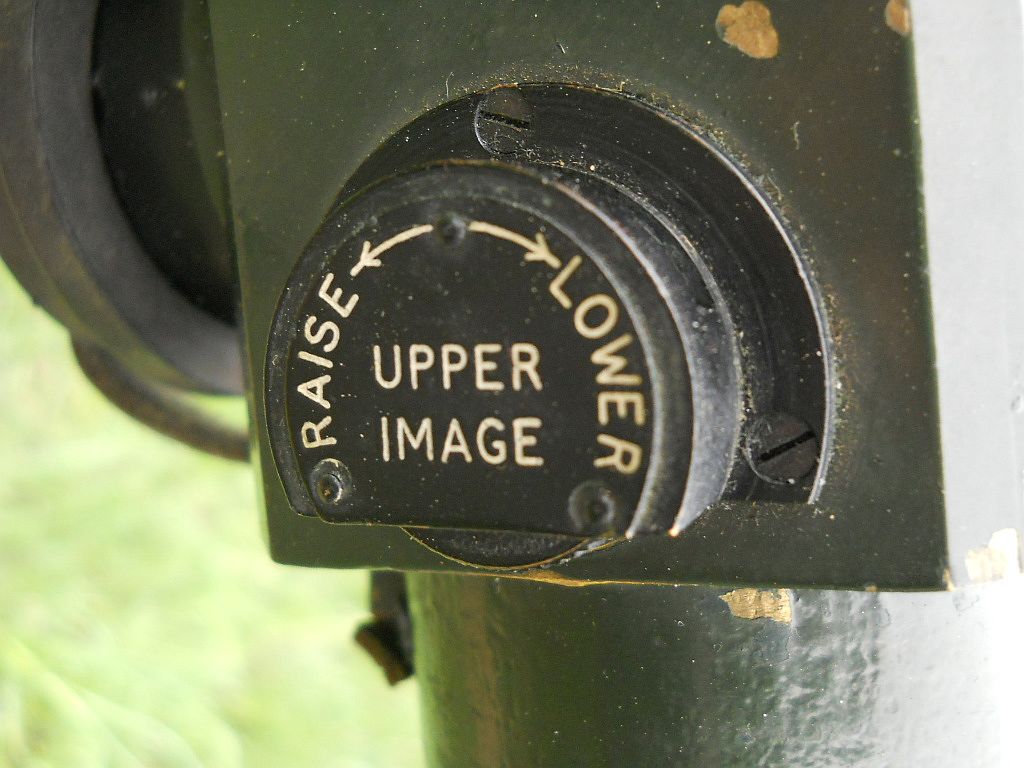

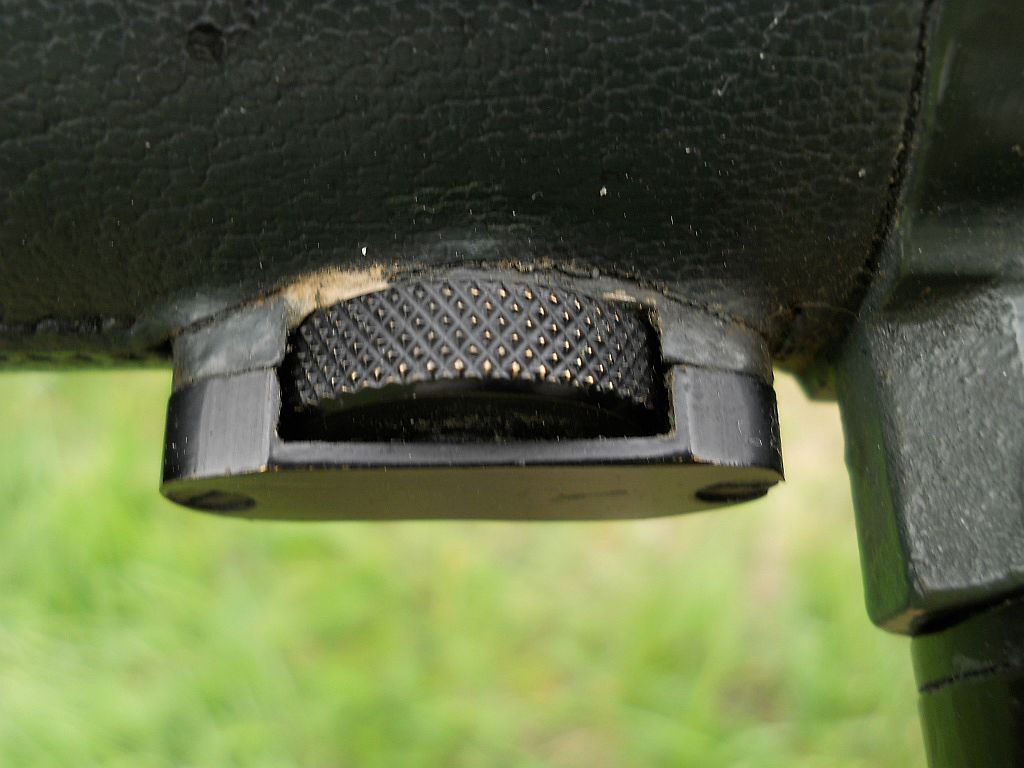

Einstellung zur Koinzidenzmessung.

Einstellung der Entfernungs-Skala.

Die Basislänge des Telemeter (von Objektiv zu Objektiv) ist 80 cm.
Das Instrument wiegt 5,75 kg.

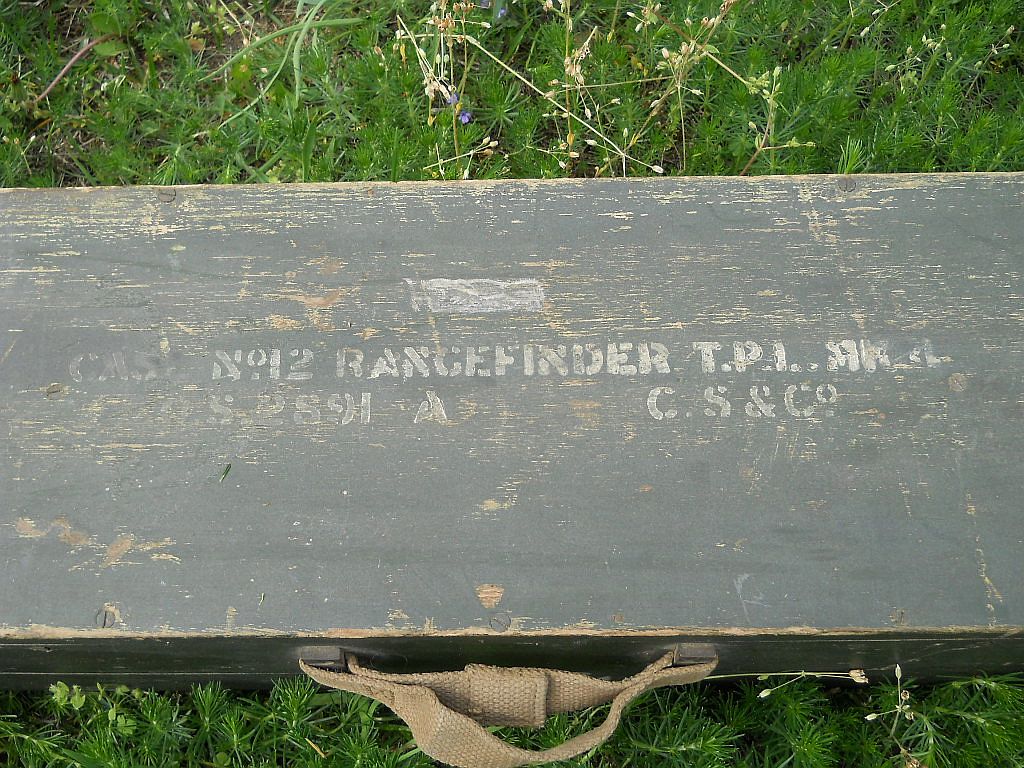

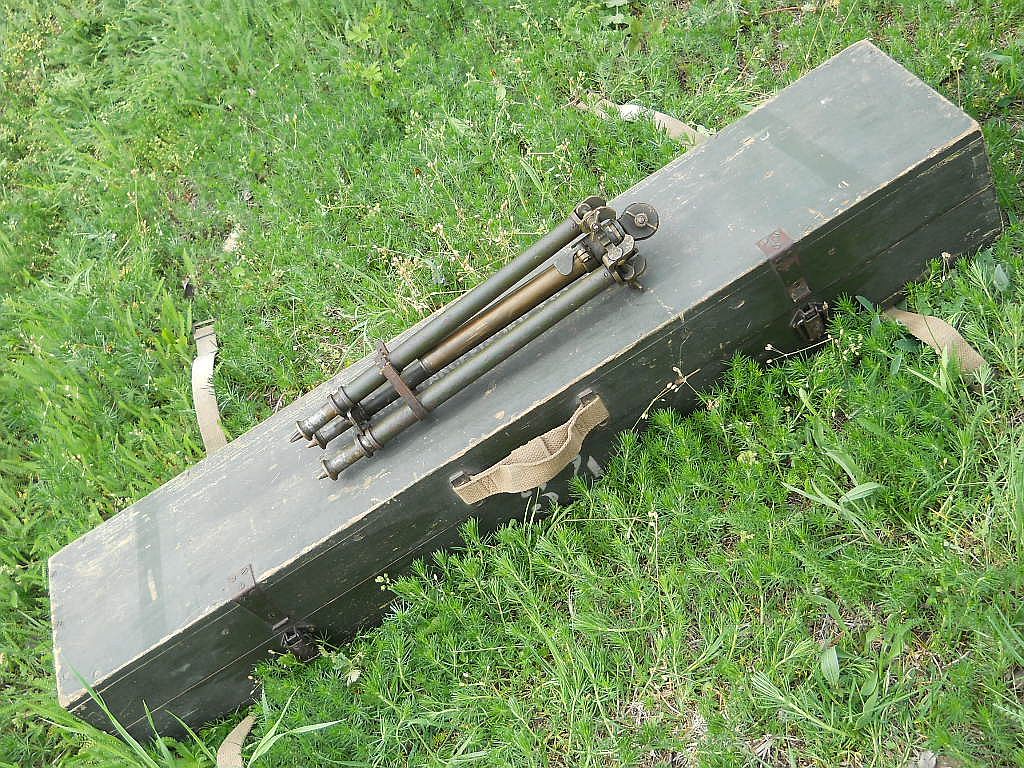

Die Aufbewahrungskiste ist 97 cm lang und wiegt mit Inhalt 12,50 kg.

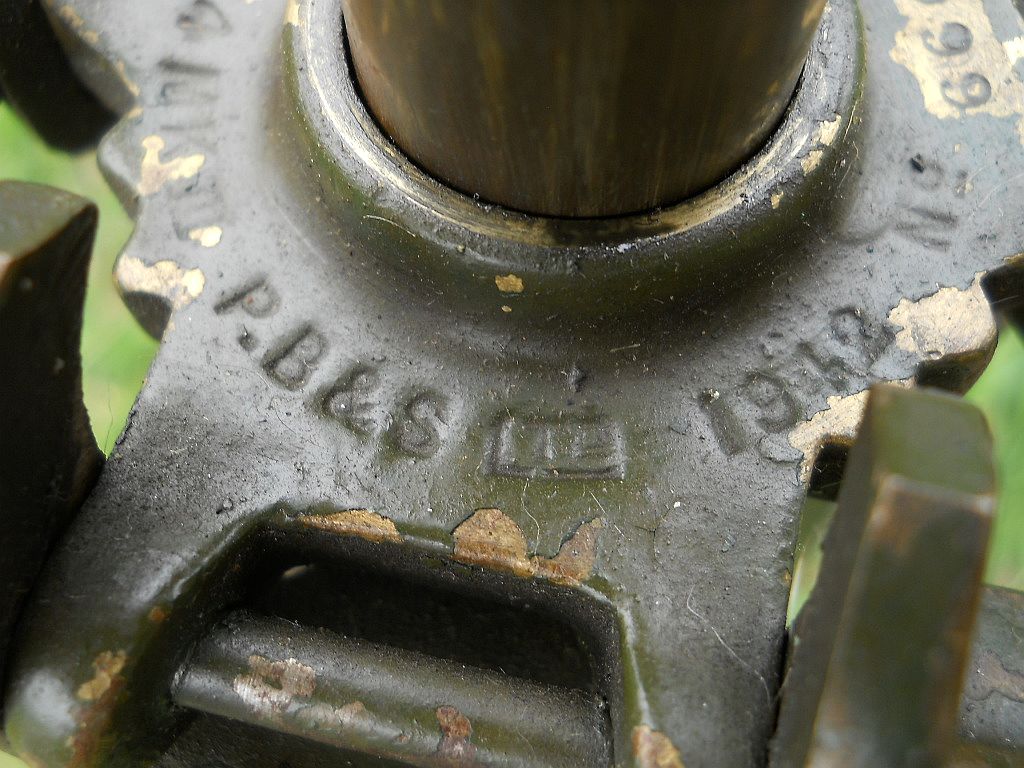

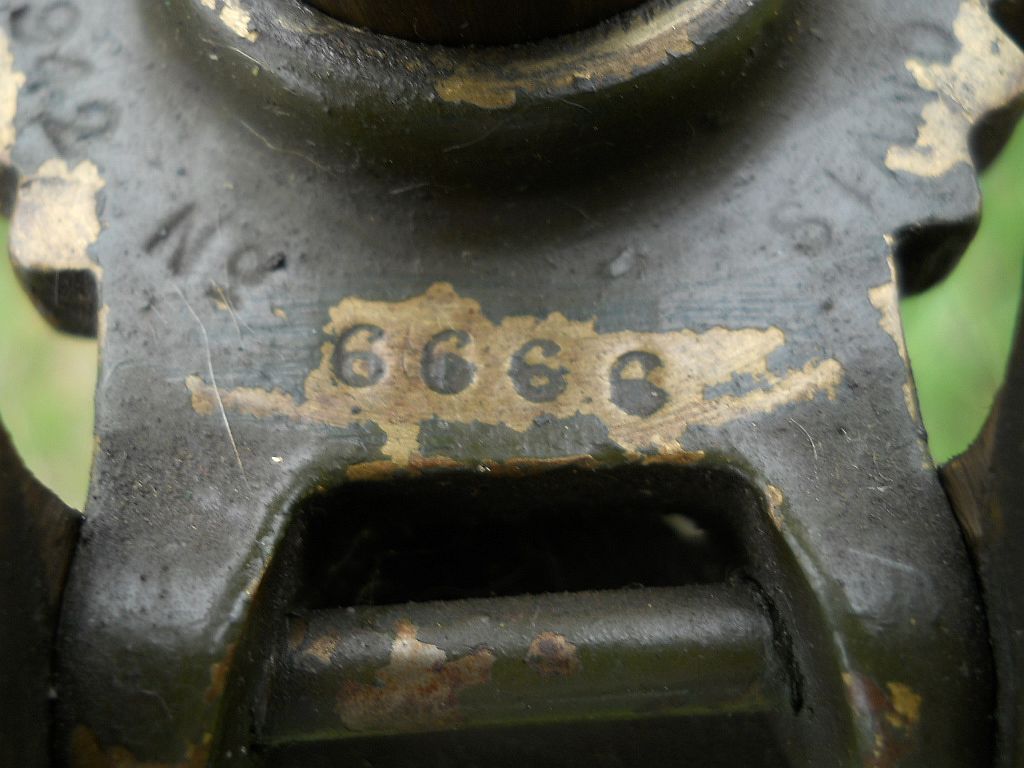

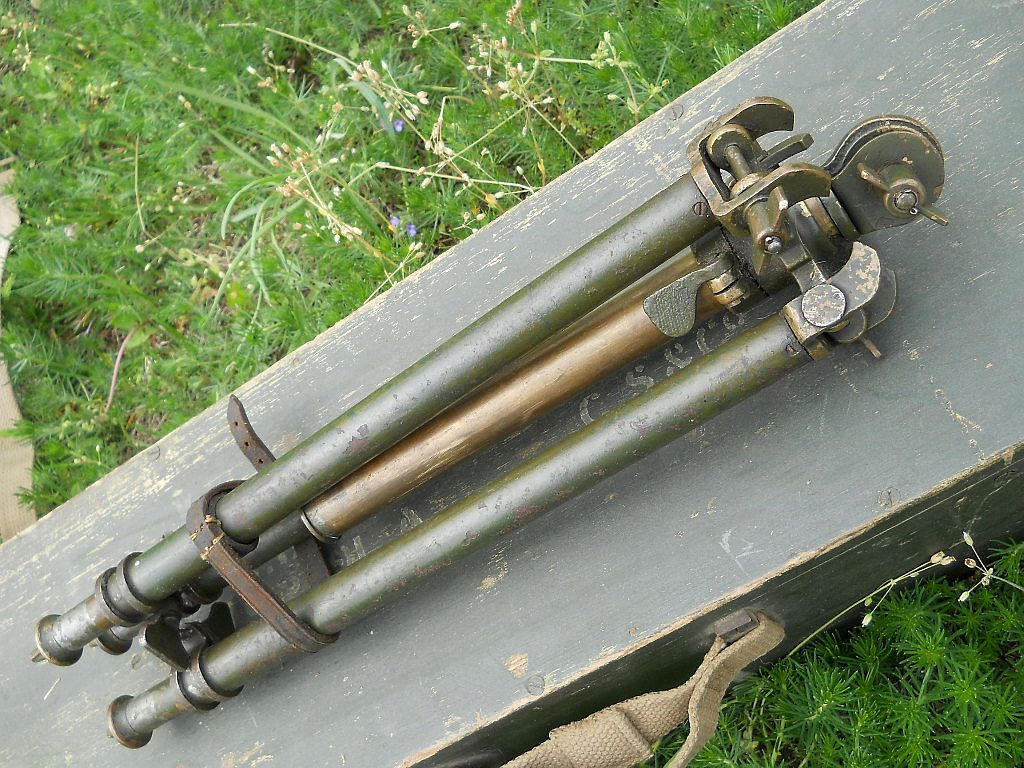

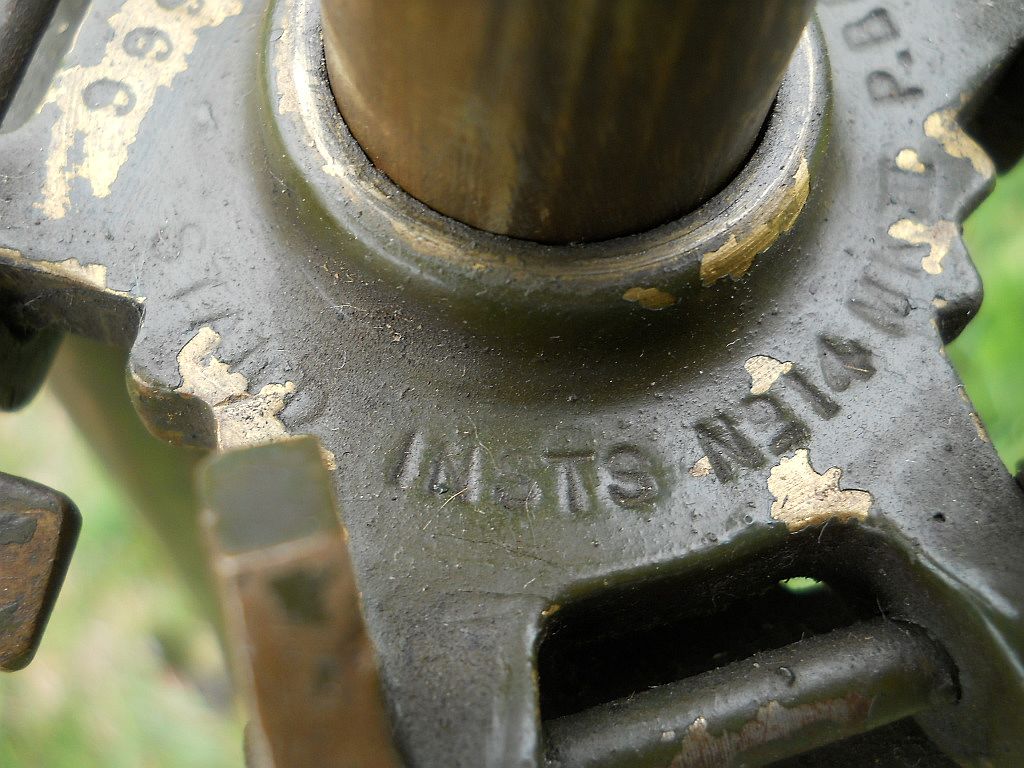

Original ausziehbares Messingstativ. B&S - Barr & Straud 1942.

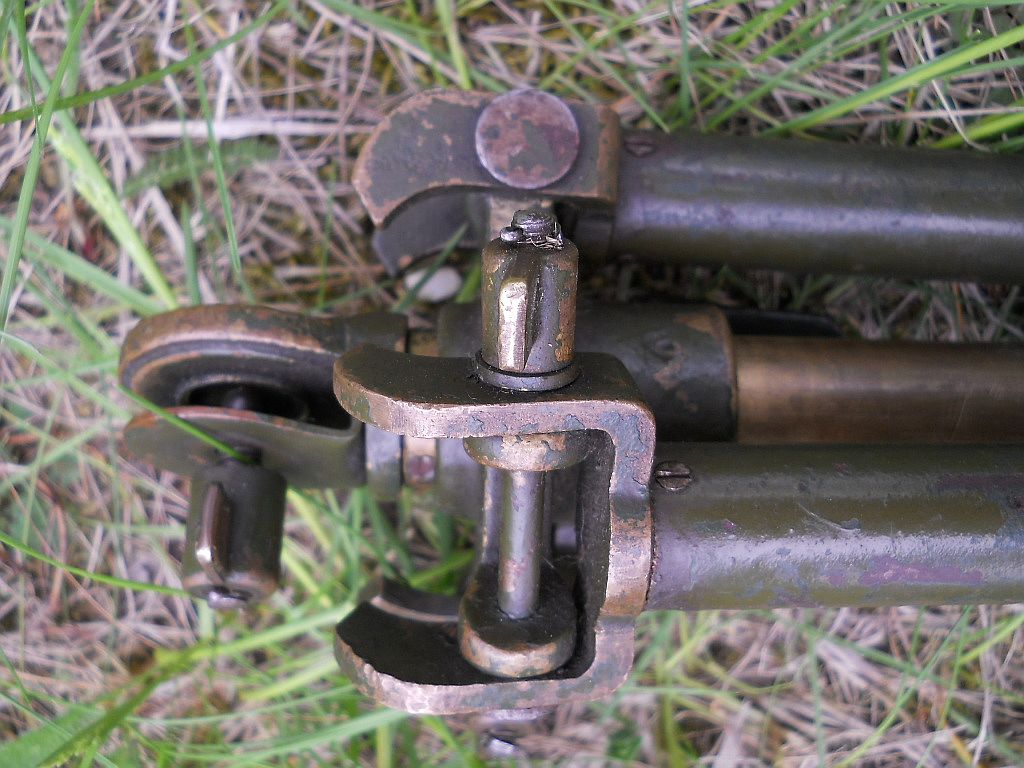

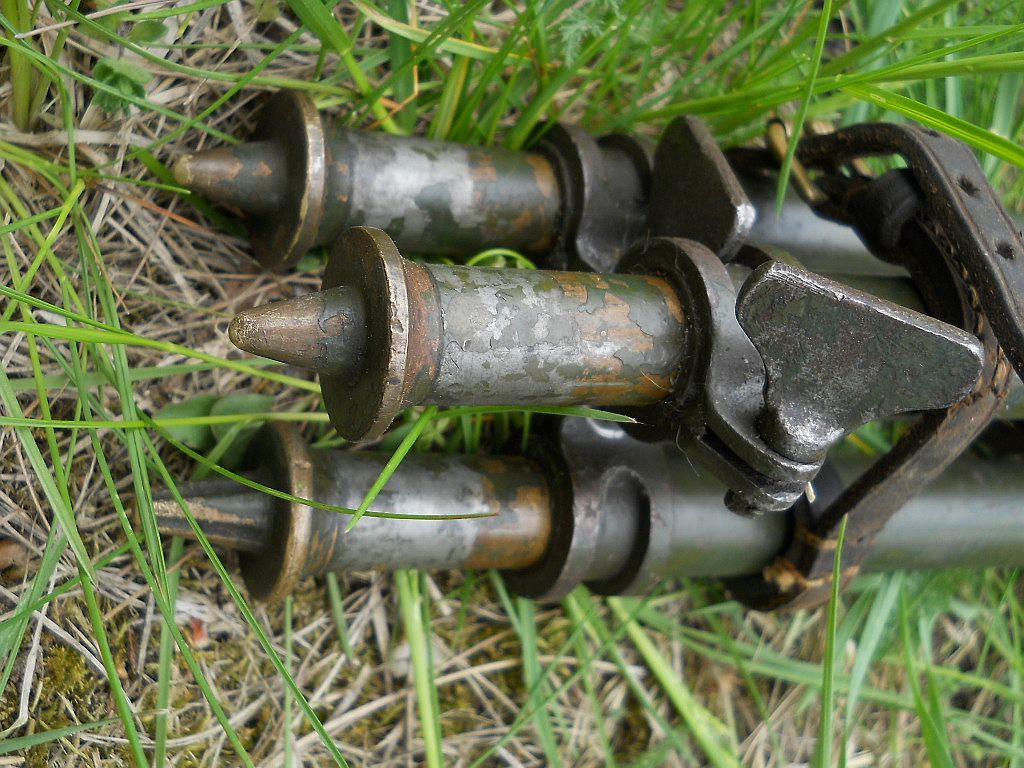

Das Stativ ist unten an den Teleskopfüßen und oben an der Aufnahme
Basis ausziebar. Ganz aufgefahren hat es eine Länge von 76 cm,
eingeschoben misst es 39 cm.

Das Gewicht vom Stativ beträgt 1,80 kg.
