SELTENES RICHTUNGSWEISER-FERNROHR
FÜR
EM 4m R 40
CARL ZEISS JENA blc
12x60

Die Rüstungsindustrie Mitte der 30-er Jahre lief auf Hochtouren. Es war den
Militärs klar, dass im Falle eines Krieges vermehrt mit Luftangriffen und
dem Einsatz von Flugzeugen mit Bomben zu rechnen war. Die Optikindustrie
war gefordert geeignete Feuerleitgeräte zur wirksamen Bekämpfung von
feindlichen Luftangriffen zu entwickeln.

Es wurden riesige Entfernungsmesser mit elekronischer Datenübertragung
bis zu 10 m Basisweite erzeugt.

Das ist der EM 4m R40 mit dem Kommandogerät 40. Auf dem Entfernungs-
messer waren drei Richtfernrohre 12x60 plaziert. Sie dienten der Ermittlung
des Zieles nach der Höhe, der Seite und der Entfernung.

Das 12x60 Richtungsweiser-Fernrohr ist eine hochwertig entwickelte, bino-
kulare Optik mit ausgezeichneter Sehschärfe. Es hat einen 60° Schrägeinblick,
zwei zuschaltbare Farbfilter und einen blaugrauen Farbanstrich.

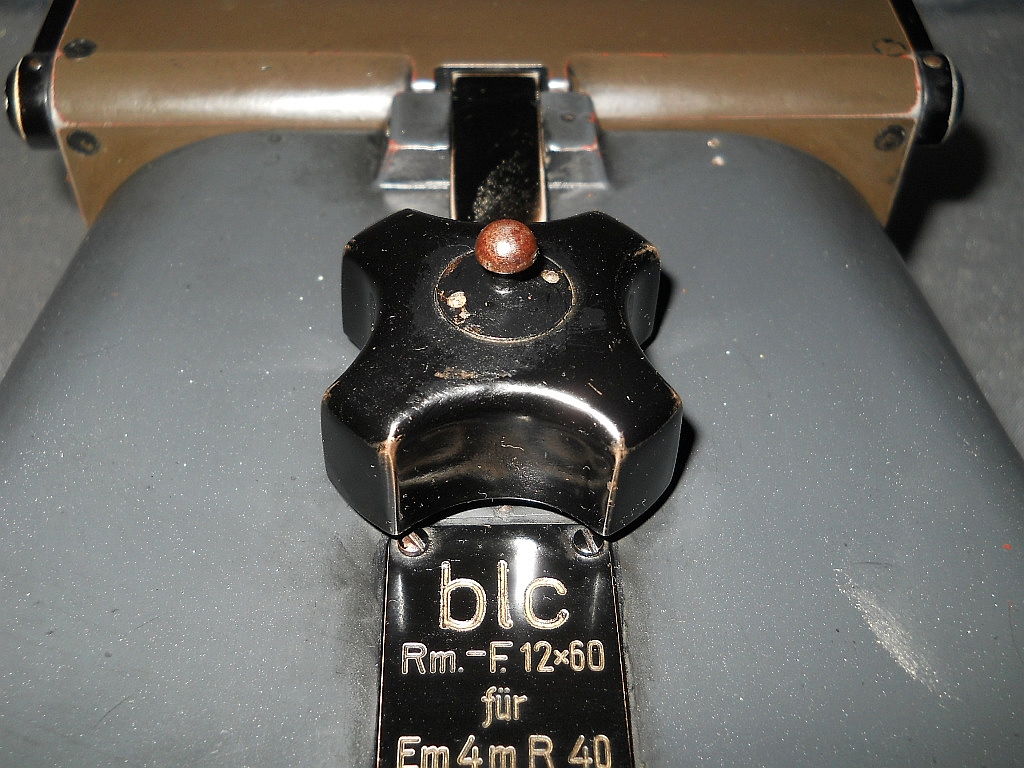

"blc" ist die Codierung für Zeiss Jena ab November 1940. RM.-F. ist die Ab-
kürzung für Richtmann-Fernrohr. EM 4m = Entfernungsmesser 4m Basis.

Die Seriennummer ist 191907. Anhand der Seriennummer, der Codierung
und dem fehlenden Kältefettsymbol, lässt sich das Herstellerjahr auf
ca. 1941 eingrenzen.

Die Optik beinhaltet ein Amici Dachkantprismensystem mit verkitteten 60°
Umlenkprisma.

Eine komplexe Konstruktion ist die mehrfach verstellbare Stirnschutzkappe.

Einerseits sind die Stirngummiauflagen seitlich zum wegklappen.

Andererseits läßt sich die ganze Konstruktion nach vorne aufklappen. So ist
der Gebrauch mit Gasmaske möglich.

Die wuchtigen Okulare haben 40 mm im Durchmesser. Die Okularlinsen
messen 26 mm.

Zum Einstellen der Augenweite ist das linke Okular exzent risch in einer dreh-
baren Scheibe montiert. Mit dem Hebel vorne wird die Augeweite eingestellt.

Das Rad zum Zuschalten der zwei Farbgläser in hell- und dunkelgrau.

Das Sichtfenster für die Strichplattenbeleutung. Bei dem Belegstück wurde
die Strichplatte nachträglich ausgebaut.

Das Regenschutzrohr ist zum Aufklappen.

Im Inneren des Regenschutzrohres befindet sich zusätzlich eine einschwenkbare
Lochblende.

Sie bewirkt eine Eingrenzung des wirksamen Objektivdurchmessers.

Die Unterseite zeigt die Aufnahme der Montagefläche auf dem Entfernungsmesser.

Mit der durch das Gehäuse reichenden Schraube wird das Richtfernrohr fixiert.

Die Durchsicht durch das Richtfernrohr.

Die Durchsicht mit vorgschalteten Graufilter.

Breite, 16,5 cm, Länge = 43 cm, Gewicht = 4,35 kg.

.
