SELTENES SAMMLERHIGHLIGHT!
FLAK - OPTIK DER
KRIEGSMARINEARTILLERIE
CARL ZEISS JENA
AUSWANDERUNGSMESSER AM.17

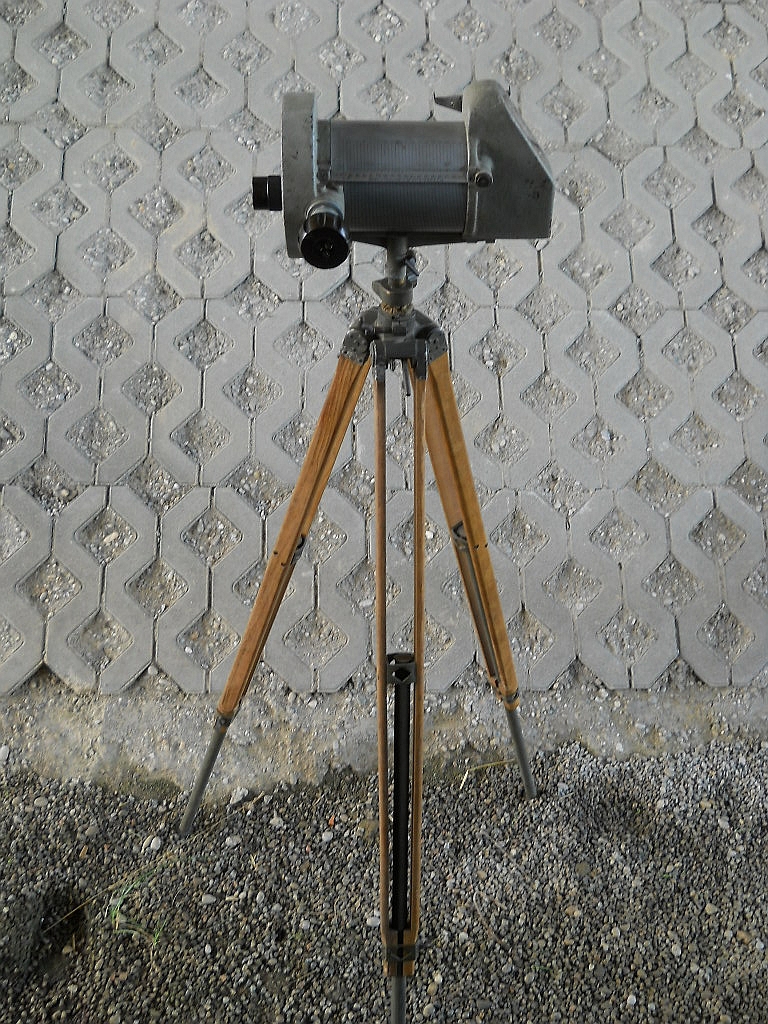

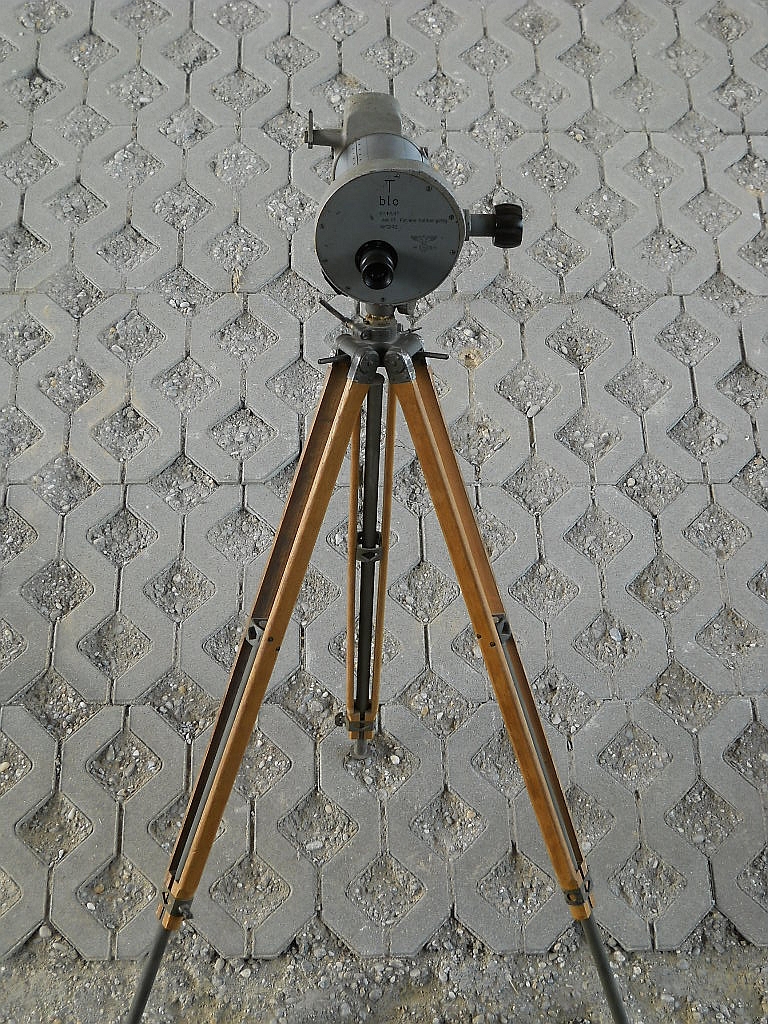

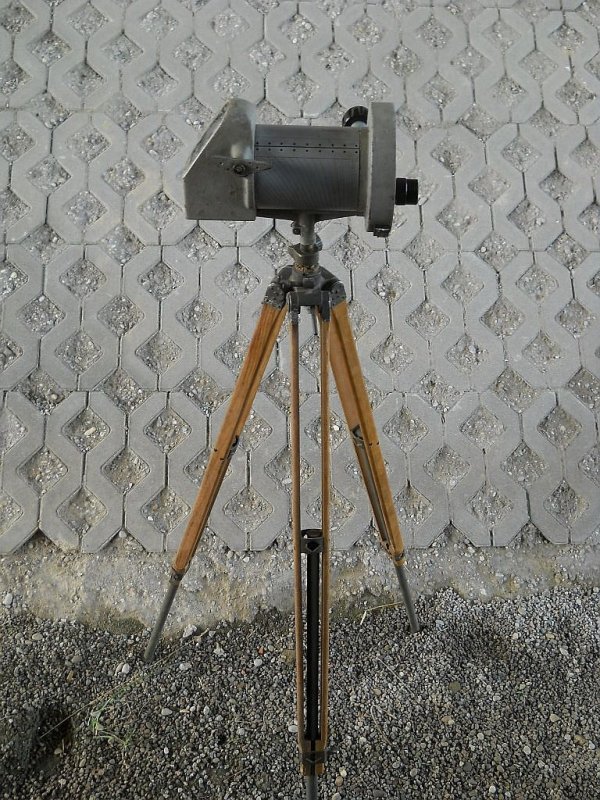

mit Stativ!

Vom Beginn der Eroberung des Luftraumes waren Optik-
hersteller gefordert, geeignete Feuerleitgeräte für Ge-
schütze zur Bekämpfung von Flugzeugen und Ballone
herzustellen.

Für die Anfangs noch langsam fliegenden Kampfflugzeuge
und Ballone wurden Telemeter und Höhenmesser in Ver-
bindung mit manuellen Rechengeräten zur Zieleinweisung
verwendet. Die Vorhaltewerte für bewegliche Ziele wur-
den geschätzt.

Bereits 1916/17 entwickelte Zeiss einen "Auswanderungs-
messer" der mit einer Stoppuhr und einer Kommando-
scheibe die Entfernung und Höhe, sowie den Vorhalte-
winkel für das direkte richten nach Luftzielen berechnen
konnte.

Der Auswanderungsmesser AM.17 wurde sowohl auf
Kriegsschiffen als auch an Land eingesetzt. Er galt zu
damaliger Zeit als Meilenstein für die erfolgreiche Be-
kämpfung von immer schneller werdenden Luftzielen.

Der AM.17 wurde bis Anfang WK II mehrmals verbessert
und war der Vorreiter der späteren elektronischen
Kommandogeräte.

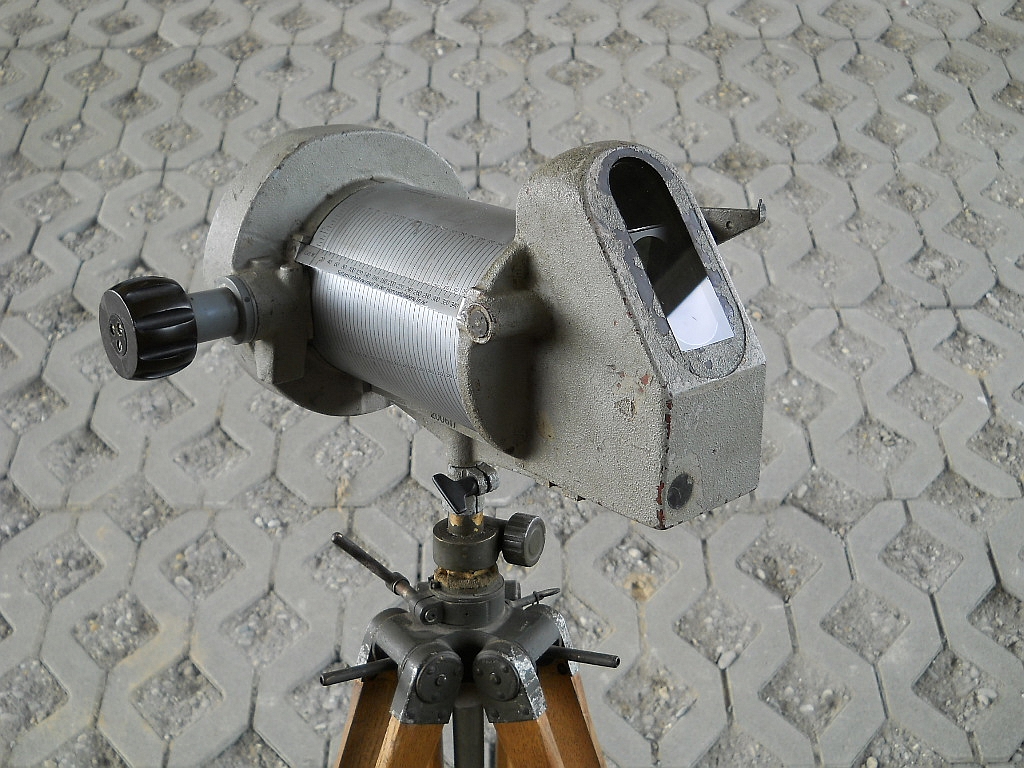

Das innen liegende Objektiv ist oval, mit einer Breite von
30 mm und einer Länge von 38 mm.

Das Objektiv ist beweglich. Dreht man an der Trommel,
bewegt sich das Objektiv, sowie das gesehene Bild der
Höhe nach mit. Das erklärt auch die ovale Form des
Objektives.

Es hat eine 6-fache Vergrößerung mit 8,4°, was einem Seh-
feld von 147m/1000m entspricht. Die Austrittspupille
misst 5 mm.

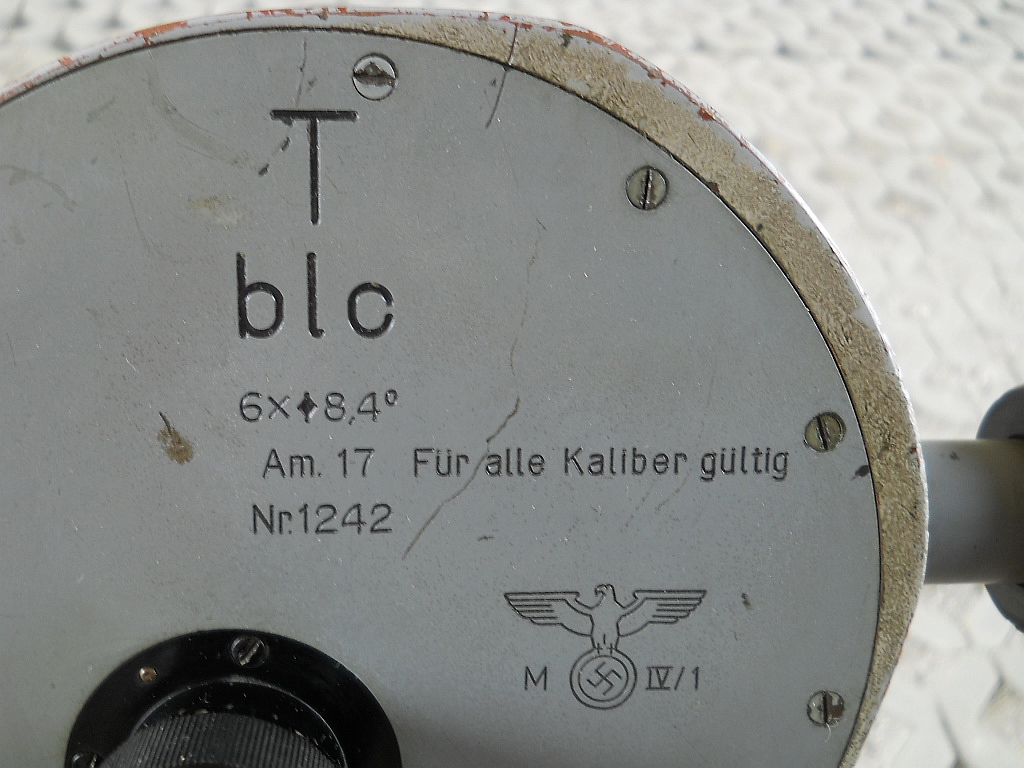

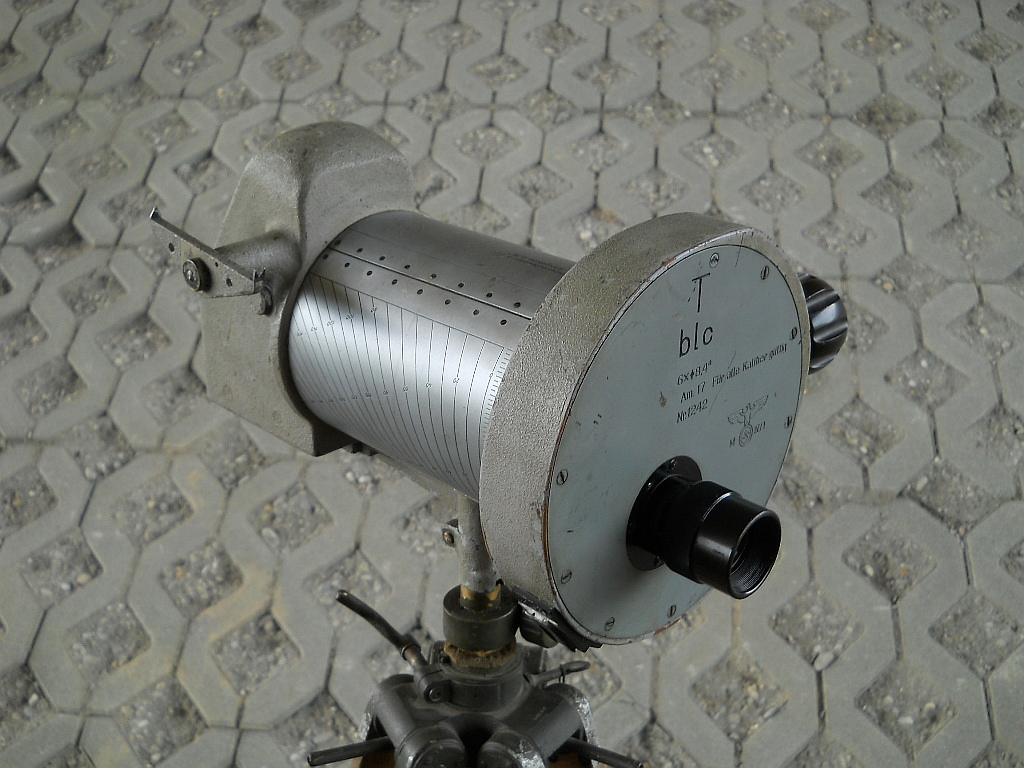

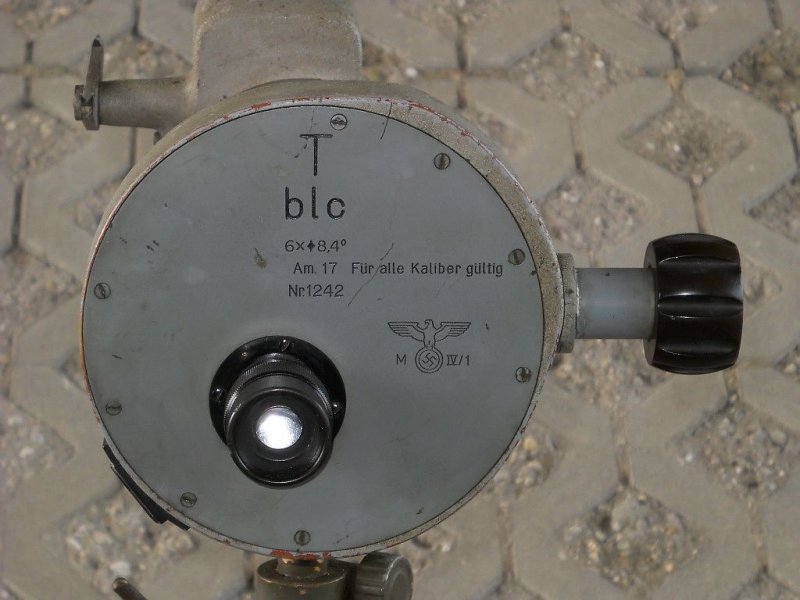

Die Buchstaben "blc" ist die ab November 1940 verwendete
Codierung für Zeiss.
Das "T" verweist auf die Vergütung der Optik, dem 1936
von Alexander Smakular entwickelten "Transparentbelag".

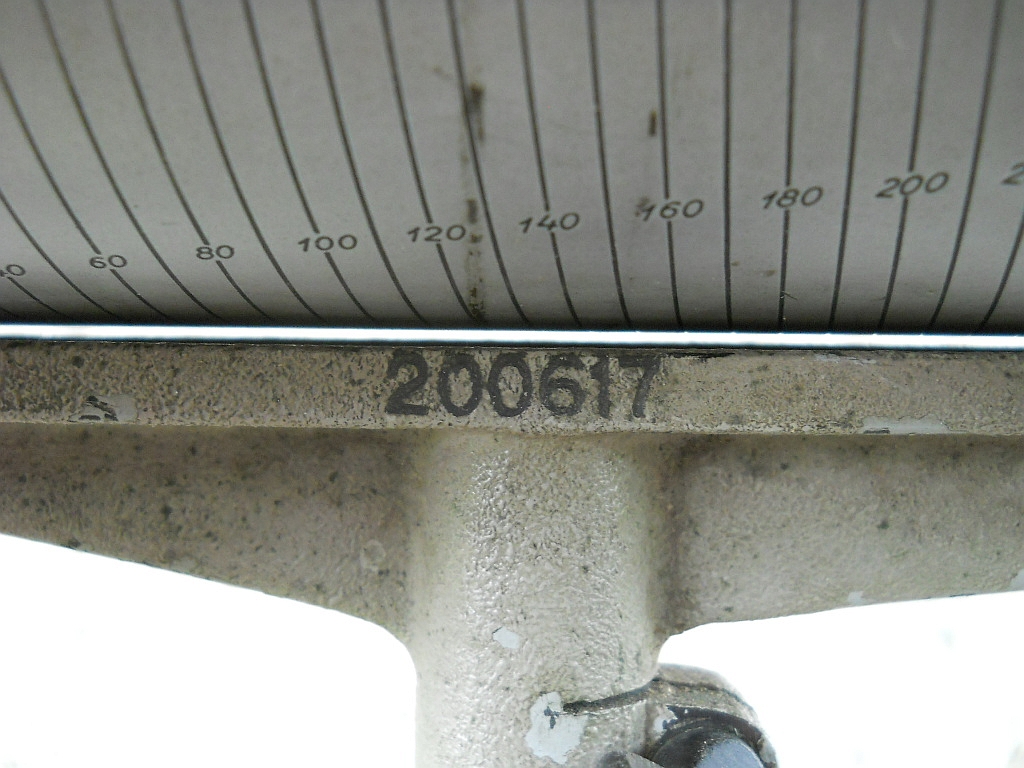

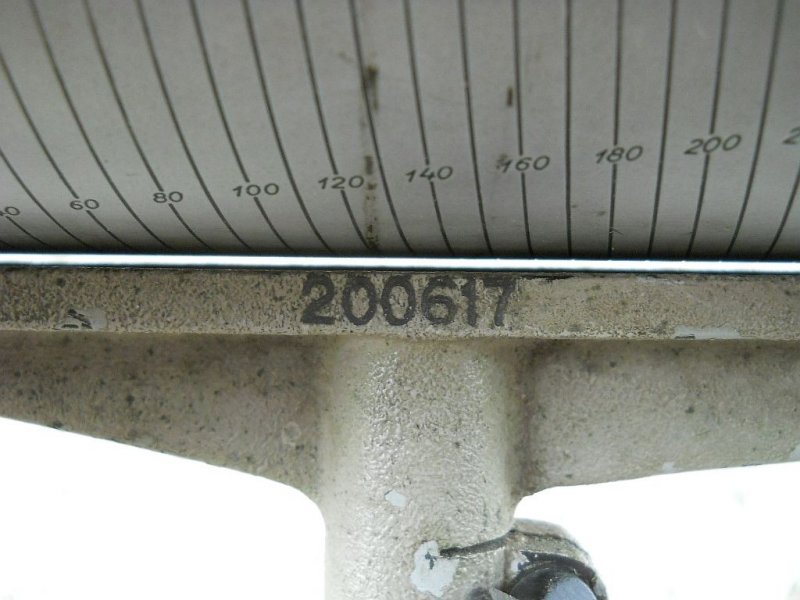

Die Seriennummer ist 200617.

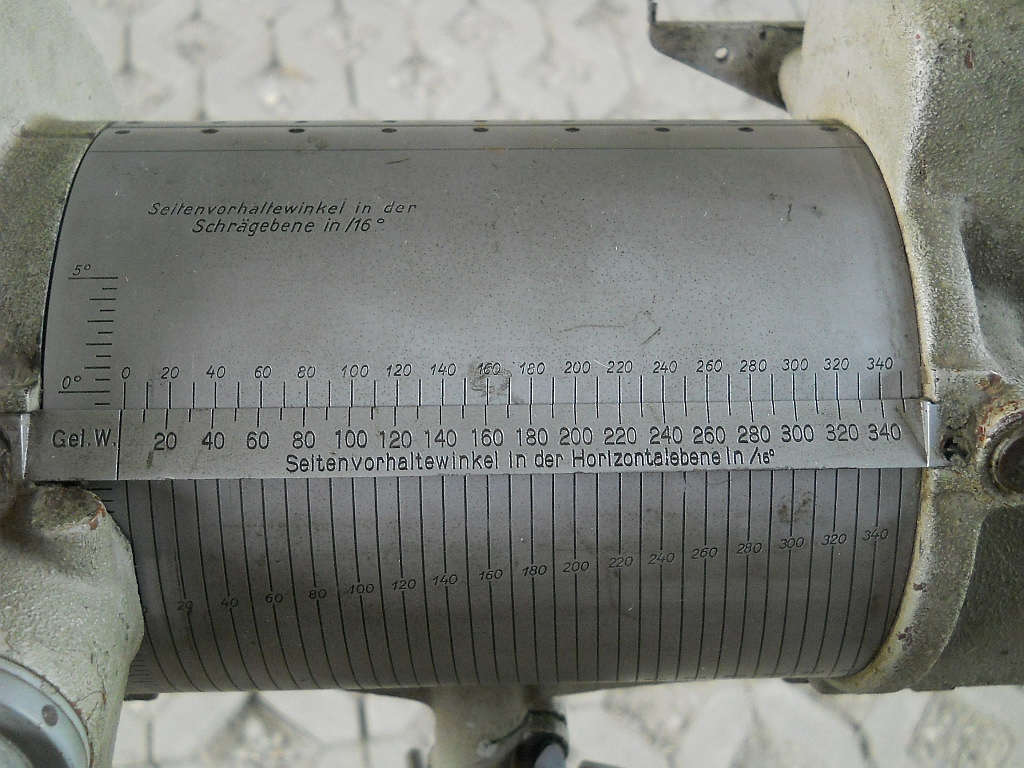

Die drehbare Trommel mit Skalierung des Seitenvorhalte-
winkels in der Schrägebene und Horizontalebene zur Be-
rechnung der "Auswanderung" des beweglichen Zieles.

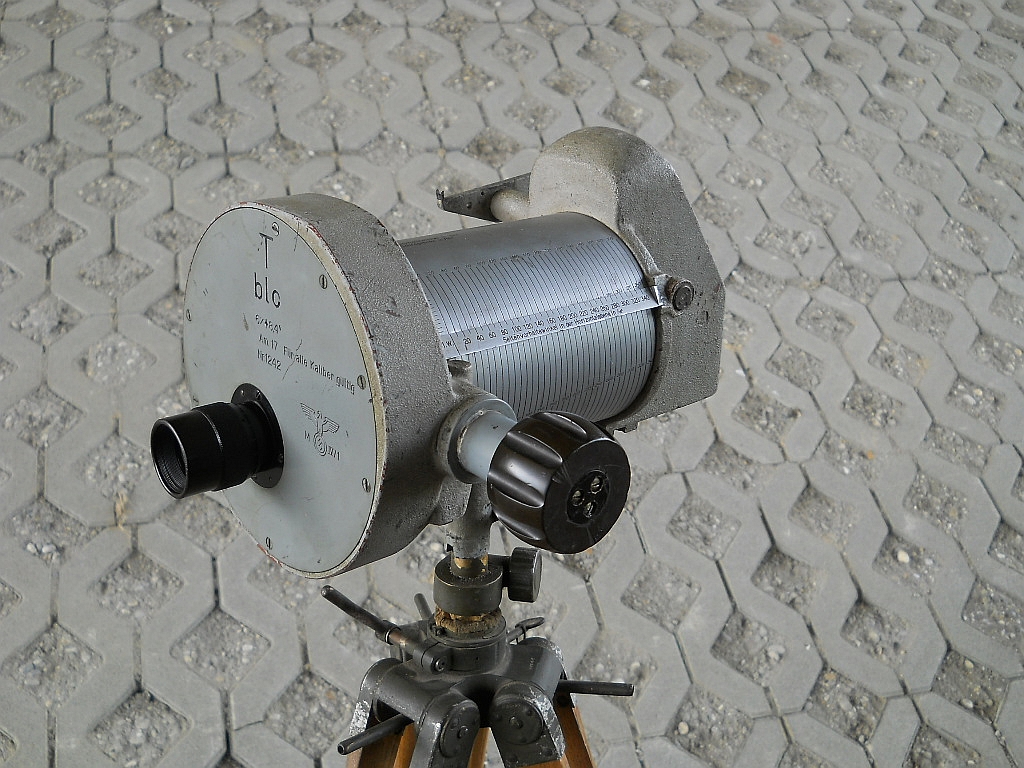

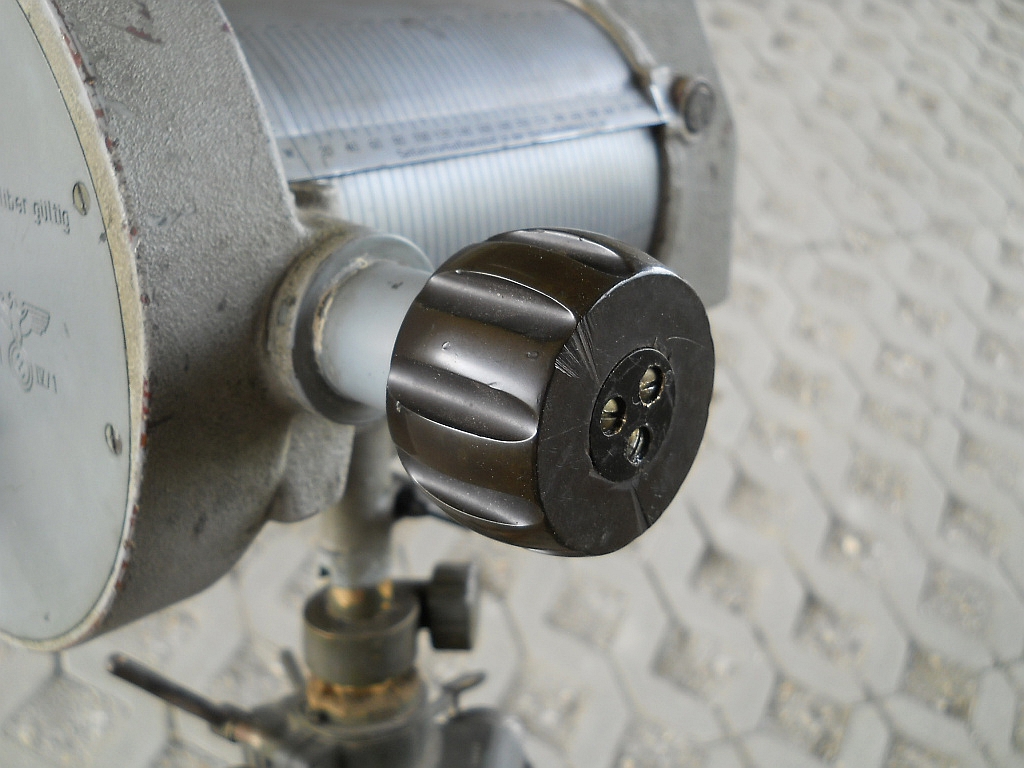

Das Rad zur Trommeldrehung mit innenliegendem
Getriebe.

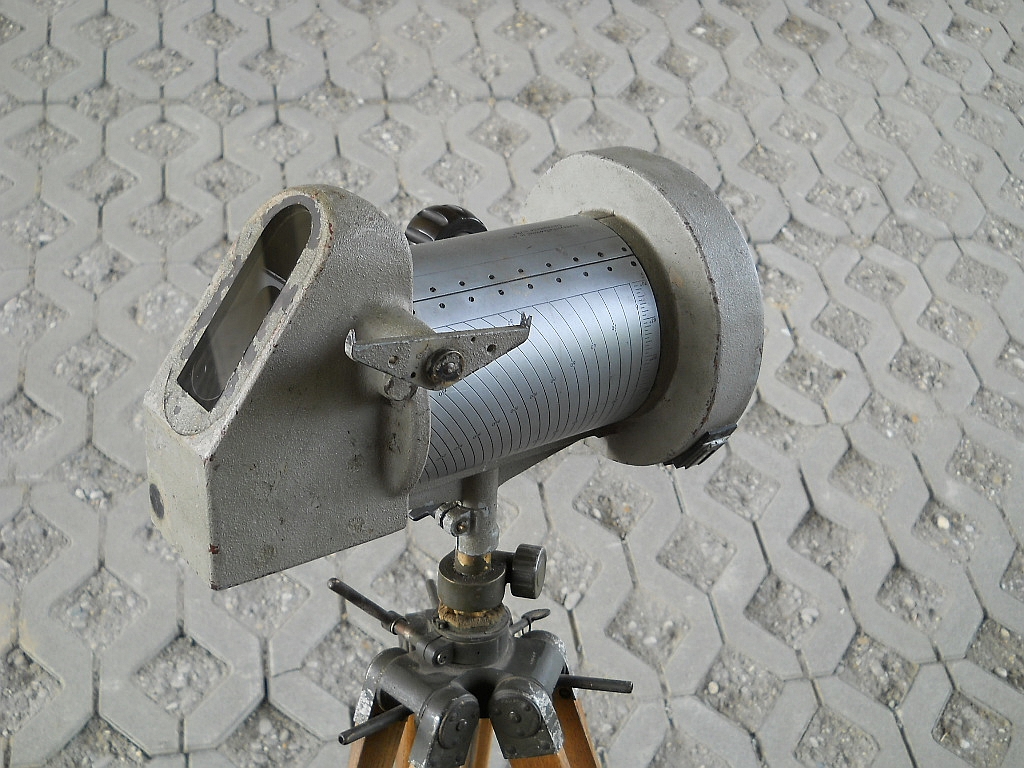

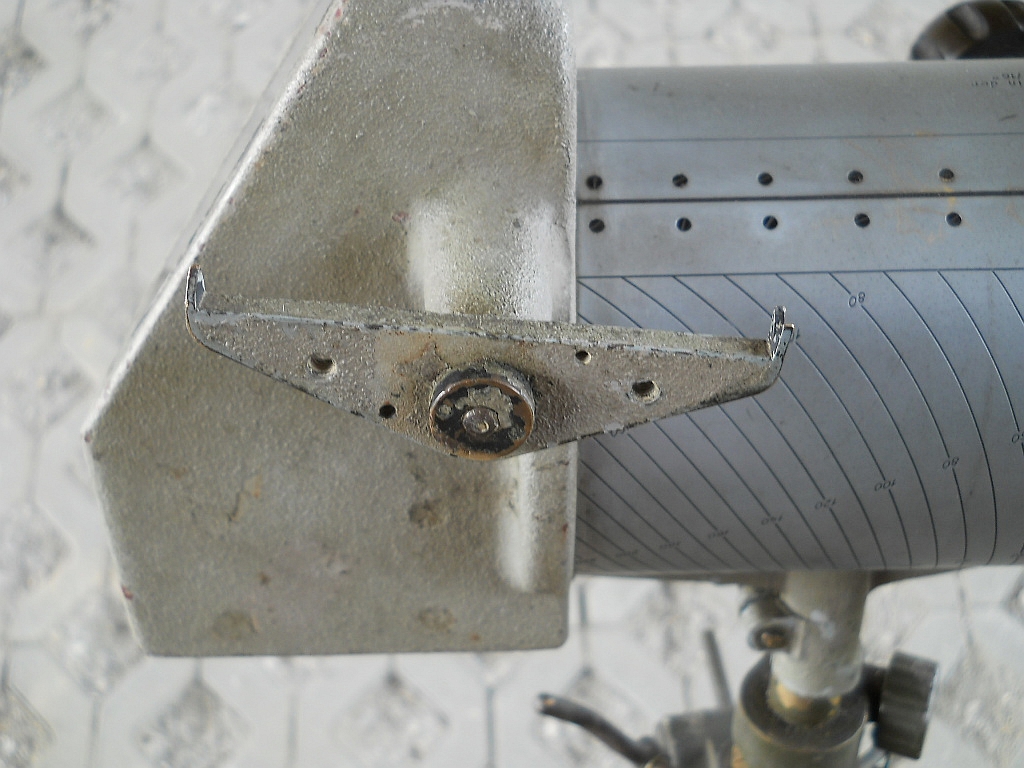

Das Grobvisier, welches sich beim Drehen der Trommel
ebenfalls in der Höhe mit verstellt.

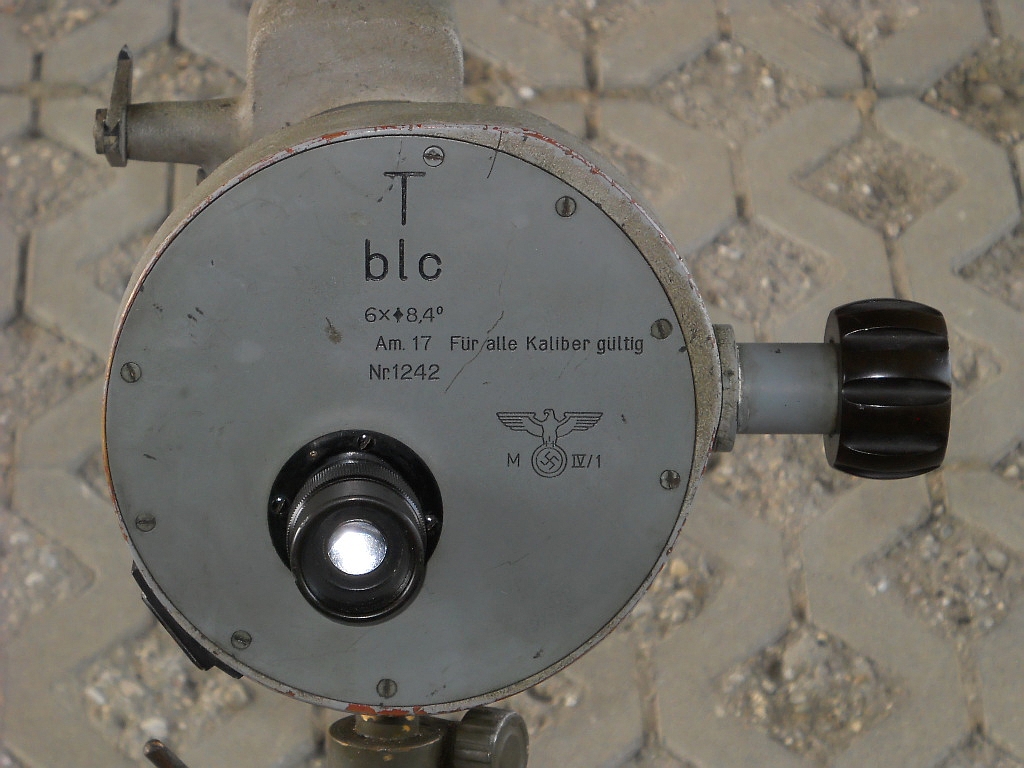

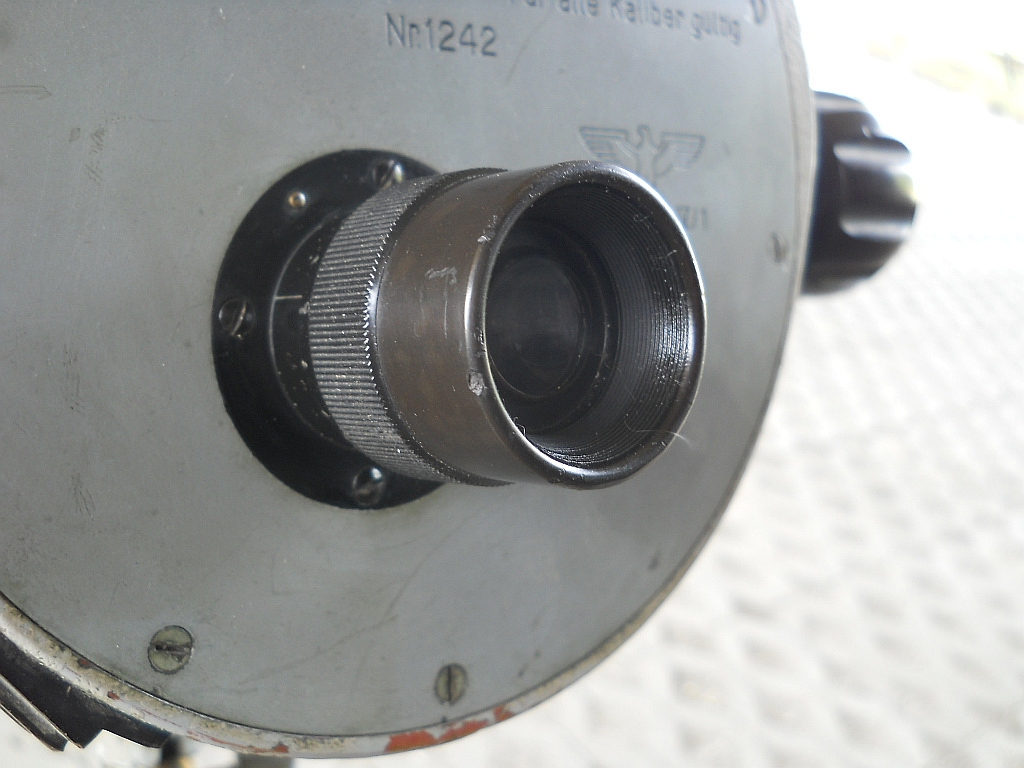

Das Okular mit 16 mm Okularlinse und Dioptrienskala
von +5 bis -5 .

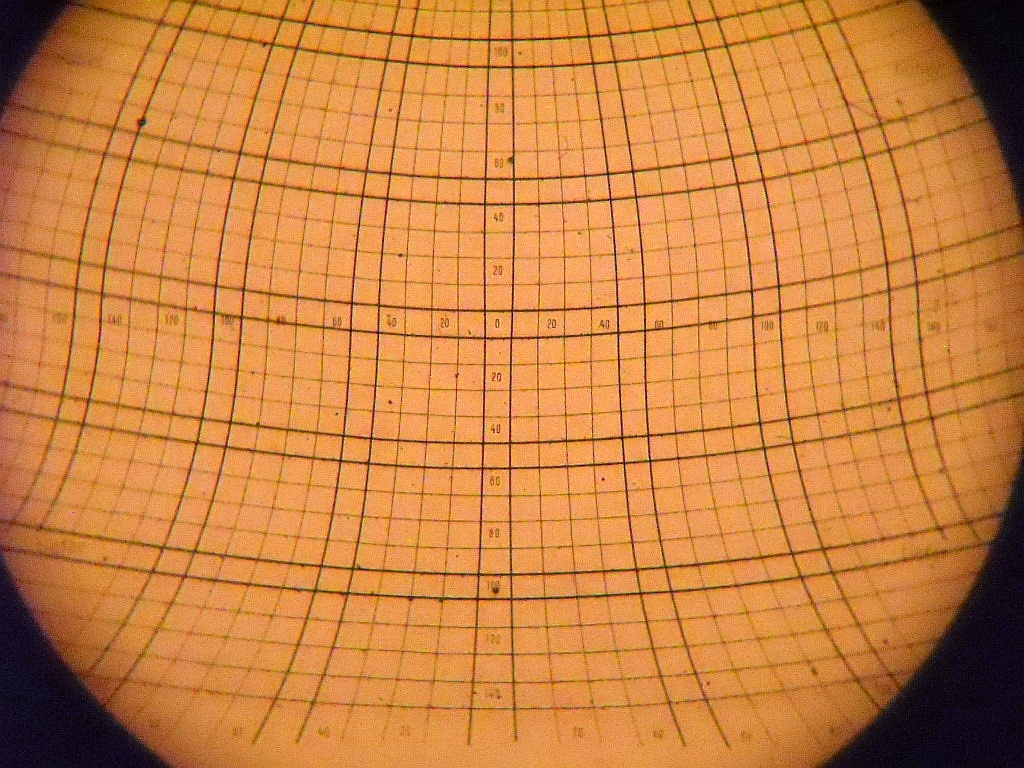

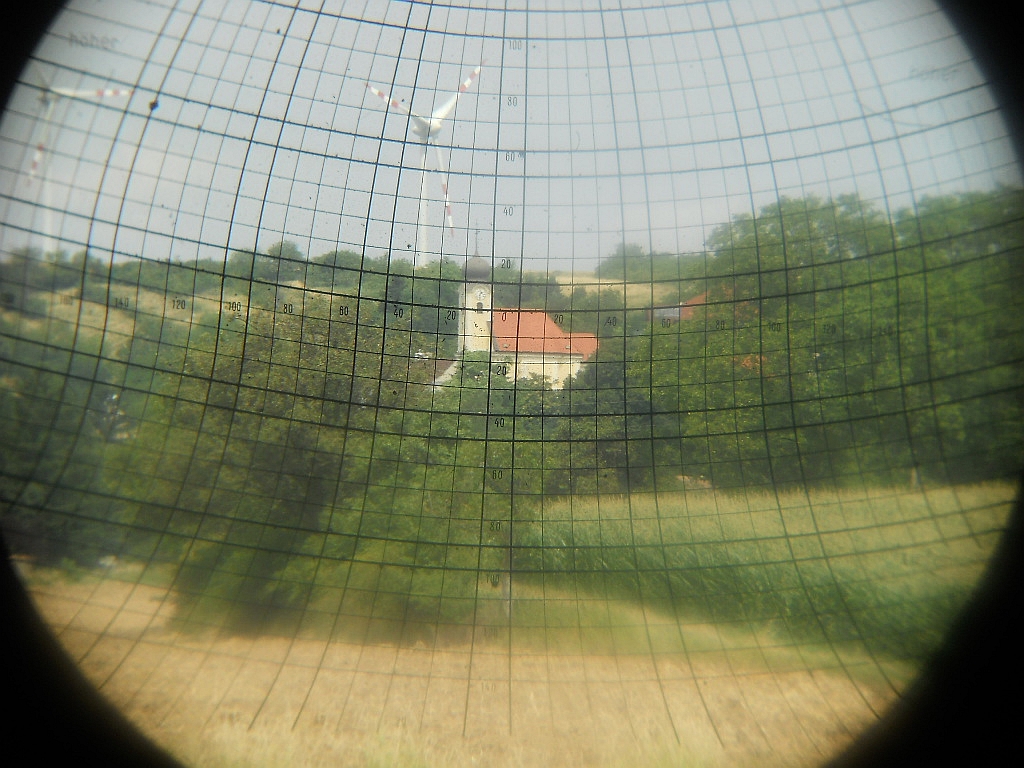

Die Durchsicht mit aufwendiger Strichplatte in Form von
einem geschwungenen Gitternetz mit Skalierung.

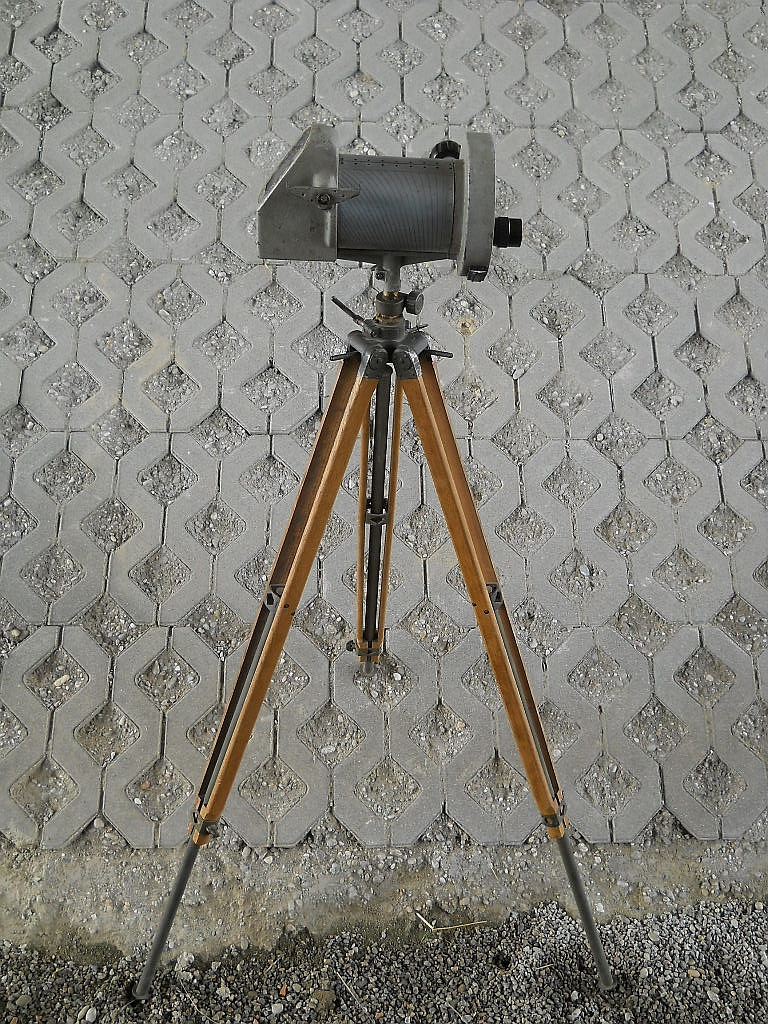

Länge = 31 cm, Durchmesser = 16 cm, Gewicht = 7,75 kg.
