SAMMLERHIGHLIGHT!
RECHTE HÄLFTE VON FERNGLAS
DER KRIEGSMARINE
BESONDERE BAUWEISE EINES
"DECK MOUNTED"
CARL ZEISS JENA
8x60 HI

mit Hoheitszeichen der Kriegsmarine, vergüteter Optik, und
einblendbare Farbfilter!

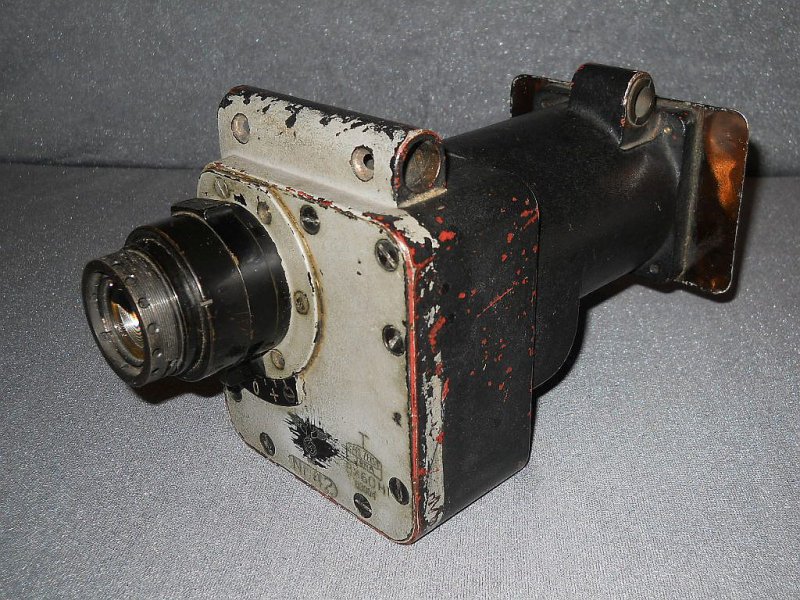

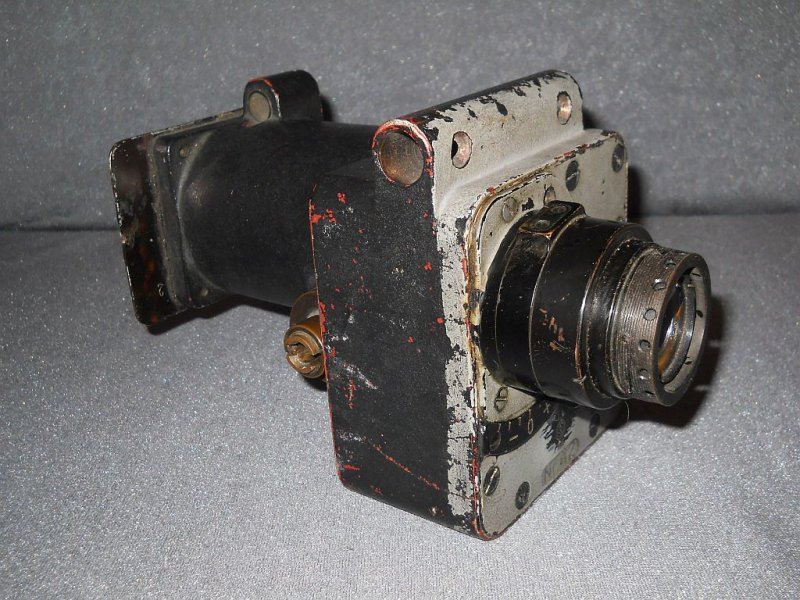

Dieses halbe Fernglas ist ein interessantes Belegstück eines

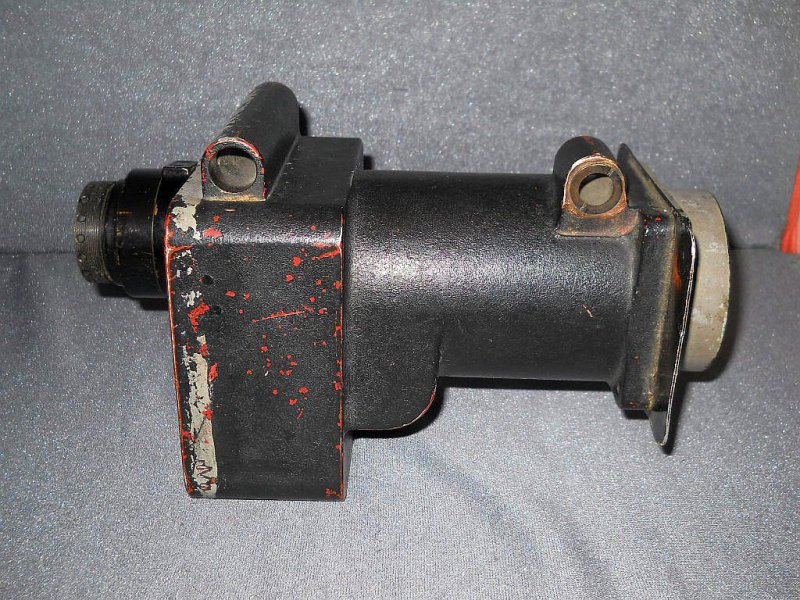

Zeiss 8x60H "Deck Mounted". Die Bauform mit viereckigen
Prismengehäuse unterscheidet sich von den herkömmlichen
Exemplaren.

Identisch zum "Deck Mounted" jedoch ist die Filterscheibe
mit vier zuschaltbaren Glasfilter. Beim herkömmlichen Mo-
dell ist es beschriftet mit "Ohne Glas", "Klar", "Sonne" und
"Scheinwerfer". Hier ebenfalls sind die beiden ersten ohne
Filter, der dritte Filter ist gelb und der vierte schwarz. Bei
beiden Modellen misst der Prismenkorpus 110 mm.
Ebenfalls ident ist der Okularaufbau mit innenliegender
Fokussierung und gleicher Größe.

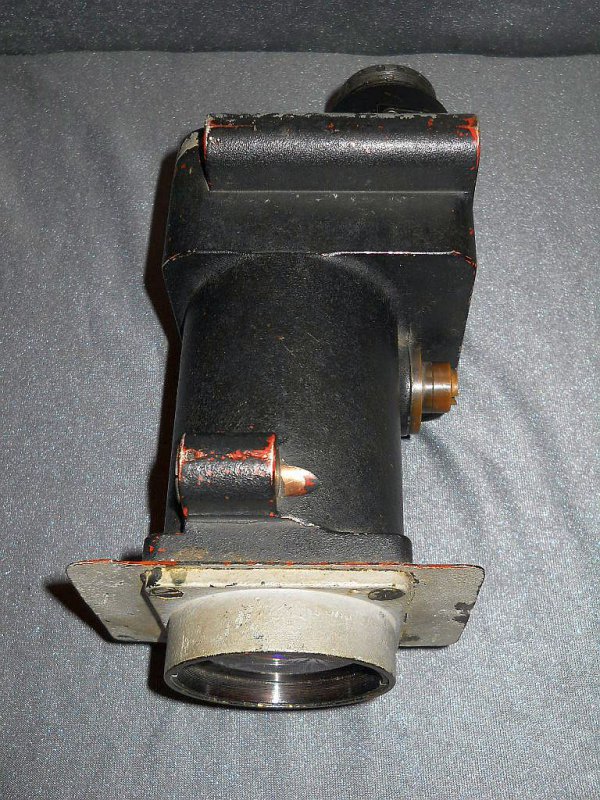

Die Kenngröße ist 8x60. 8-fache Vergrößerung mit 60 mm
Objektiv. Als ausgesprochenes Nachtglas mit einer großen
Austrittspupille von 7,5 mm wurde es in der Marine zum
Aufspüren von nächtlichen Zielen und Flugzeugen eingestetzt.
Es besitzt eine überdurchschnittliche Dämmerungsleistung.

Das "T" steht für Transparentbelag. Es ist die erste Form der
Optikvergütung durch Beschichtung der Linsen. Eine Er-
findung von Alexander Smakula im Jahr 1936. Die Serien-
nummer 83004 fällt nicht in den Zeiss-Nummernkreis. Die
Herstellung ist zwischen 1936 und 1941 einzugrenzen.

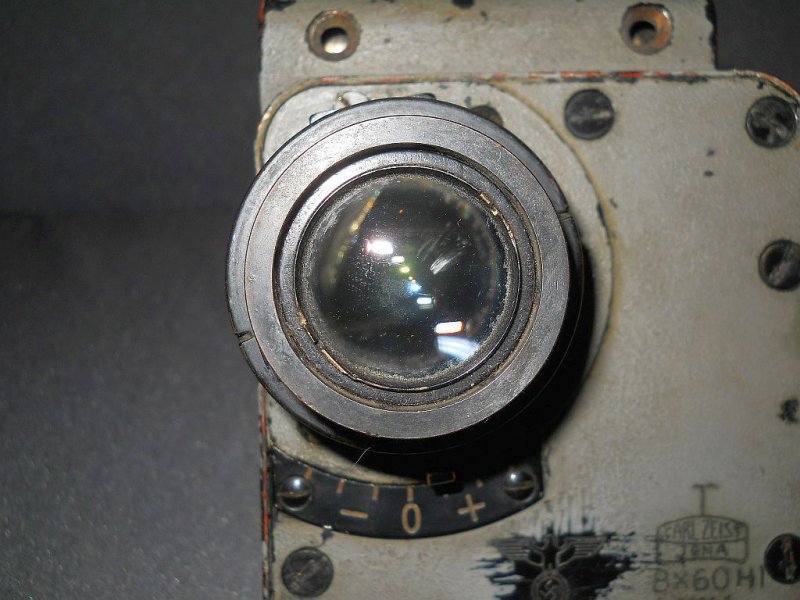

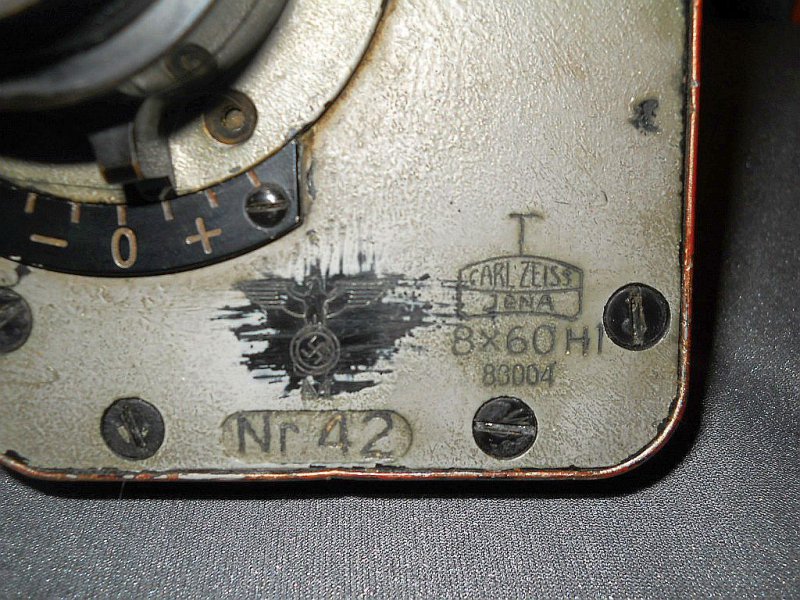

Links vom Zeiss-Logo das Hoheitszeichen der Kriegsmarine.
Das Fernglas ist vom Modell der besonders lichtstarken
"H"-Gläser mit angekitteter Bildfeldlinse. "H" bedeuted
Helligkeit. Rätselhaft ist, warum dieses Belegstück mit
"HI" graviert ist.

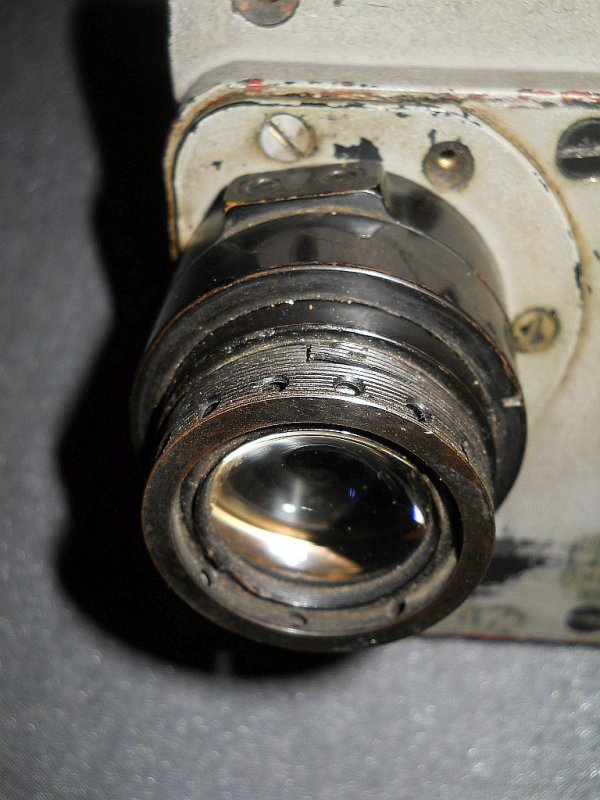

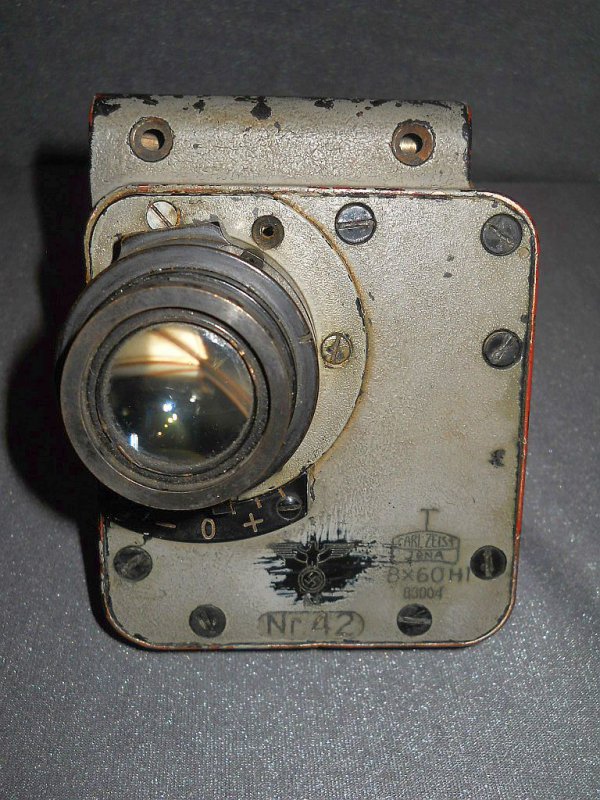

Das wuchtige Okular hat 55 mm im Durchmesser. Die Okular-
linse misst 32 mm.

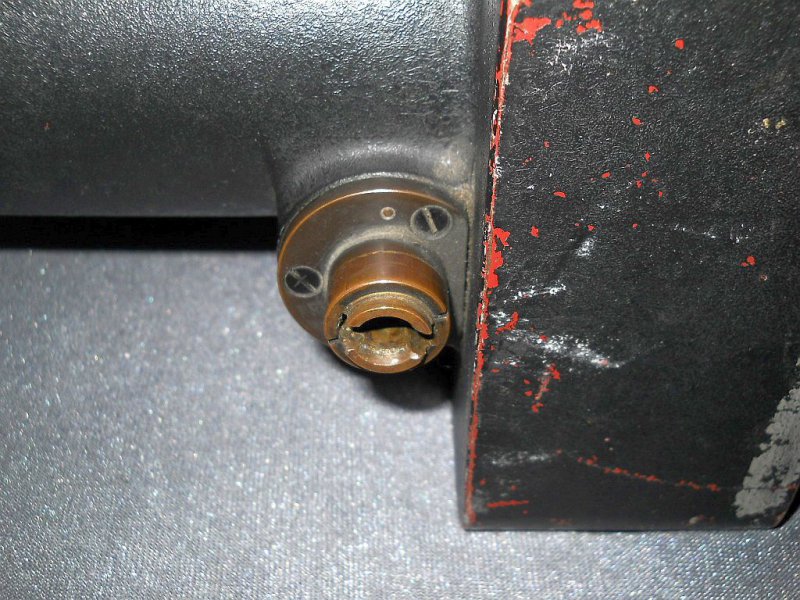

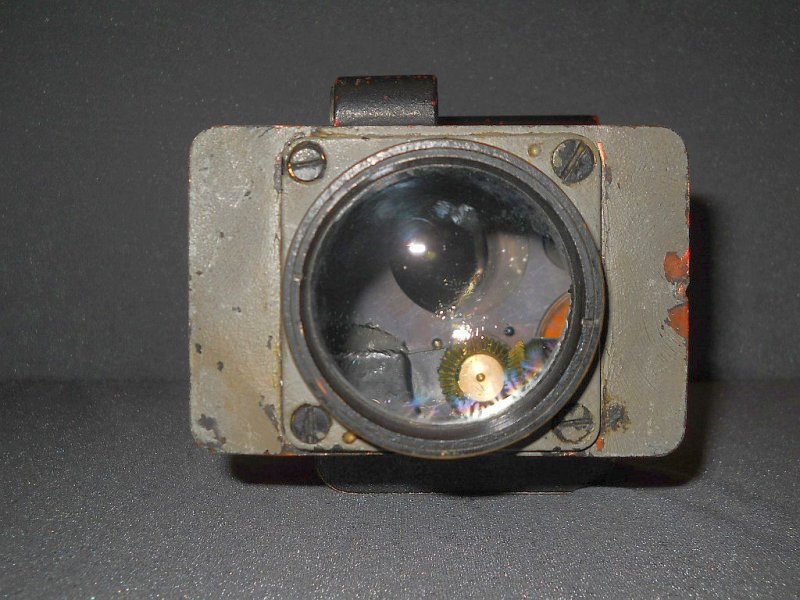

Ansatz zum Einblenden der Farbfilter. Möglicherweise war
es durch einen Dorn mit der zweiten Hälfte verbunden.

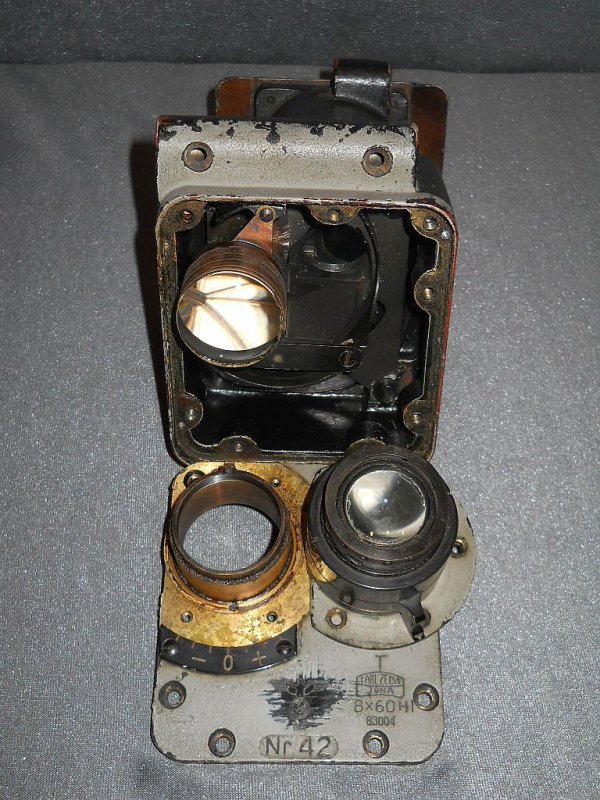

Blick auf das Porro II Prismensystem mit dahinter
liegender Farbfilterscheibe.

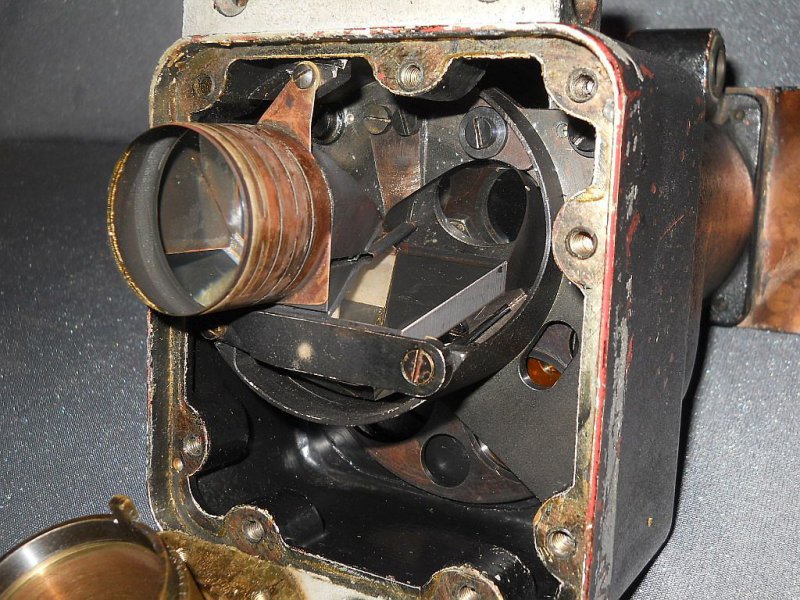

Detail der Porro II Prismen mit angekitteter Bildfeldlinse.

Die Durchsicht ohne Filter.

Die Durchsicht mit Gelbfilter.

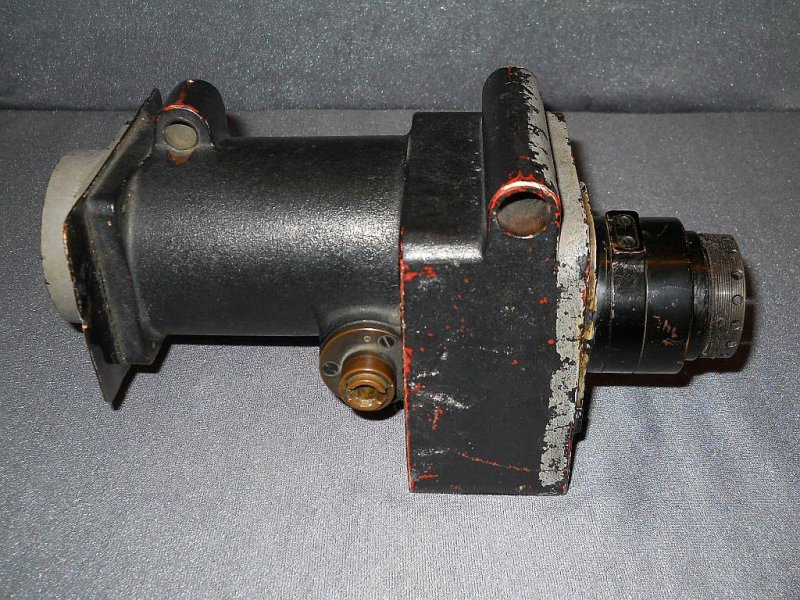

Länge = 25 cm, Breite = 11 cm, Gewicht = 2,80 kg.
