SELTENER ARTILLERIE
RICHTKREIS 31
OTTO FENNEL KASSEL

im original Transportbehälter mit Stativ, Batteriekasten
und Stecker mit Kabel!

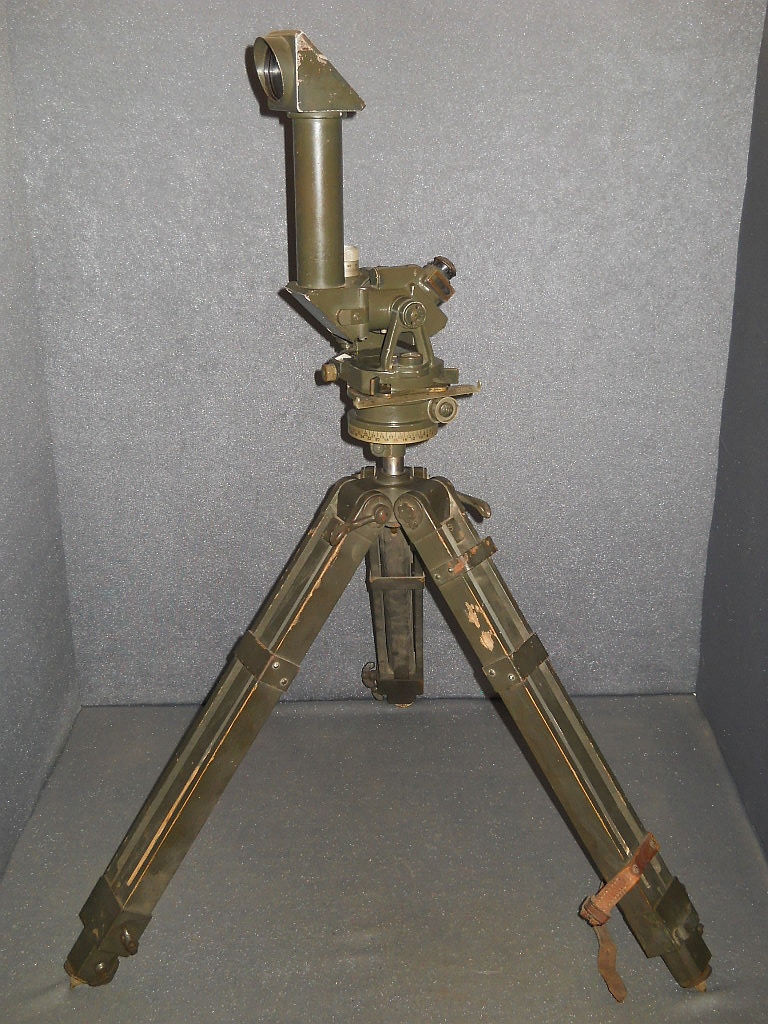

Ein überaus komplett erhaltenes Set eines Richtkreis 31
in der original Transportbox.

Mit Stativ und sämtlichen Zubehör.

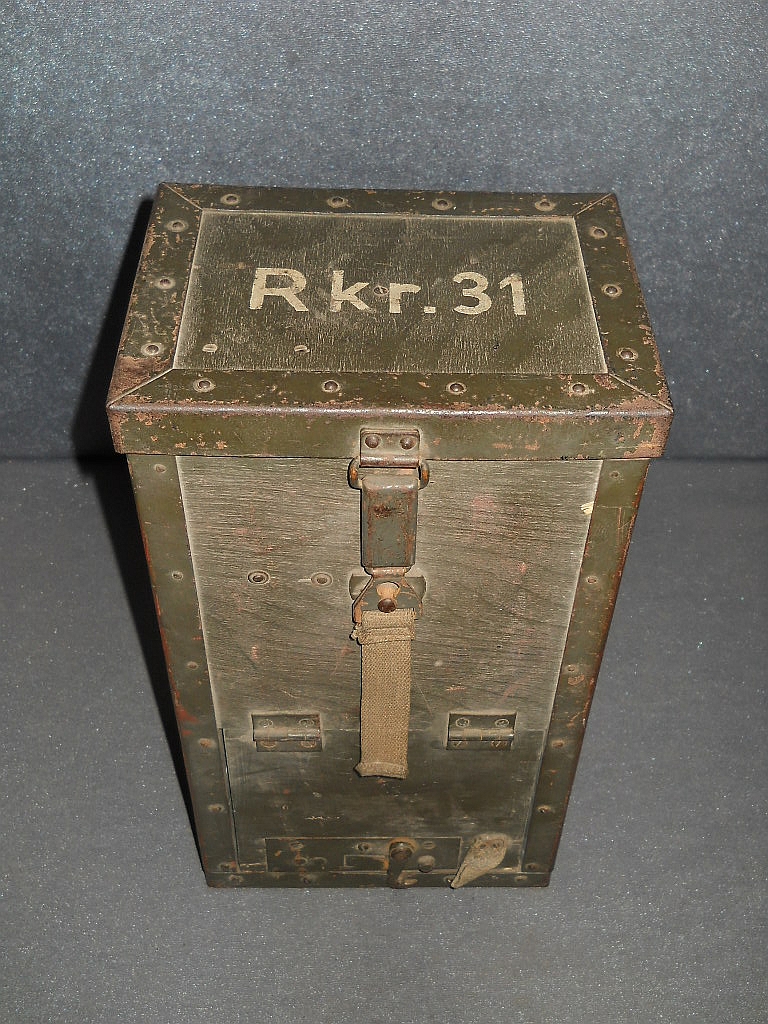

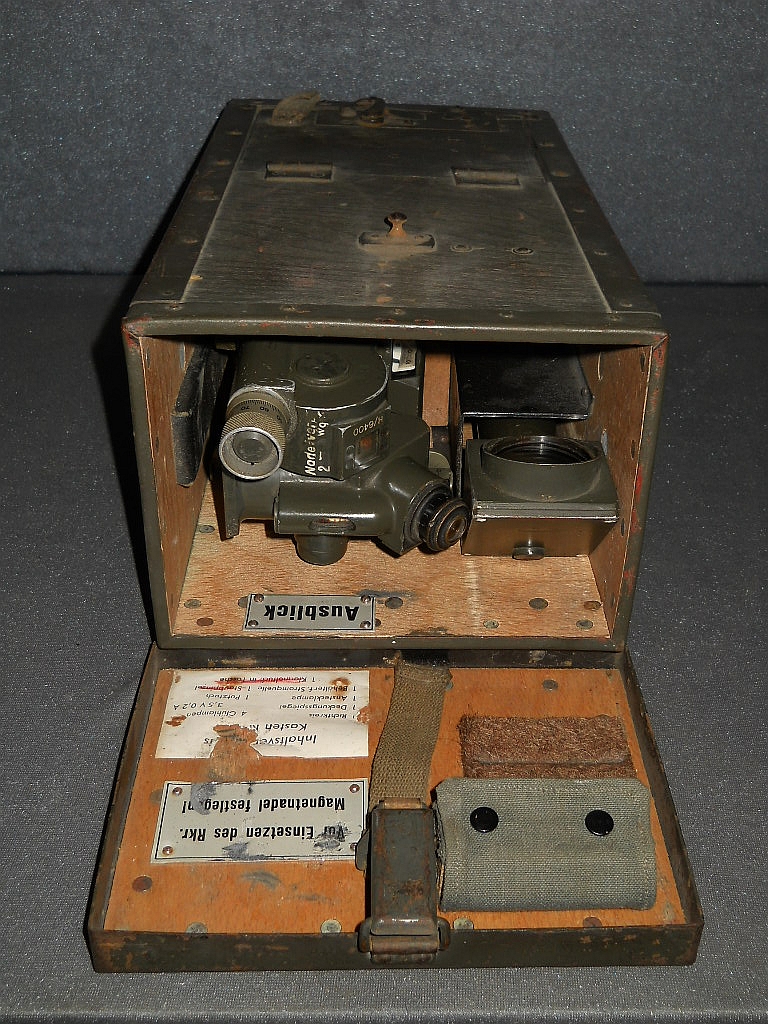

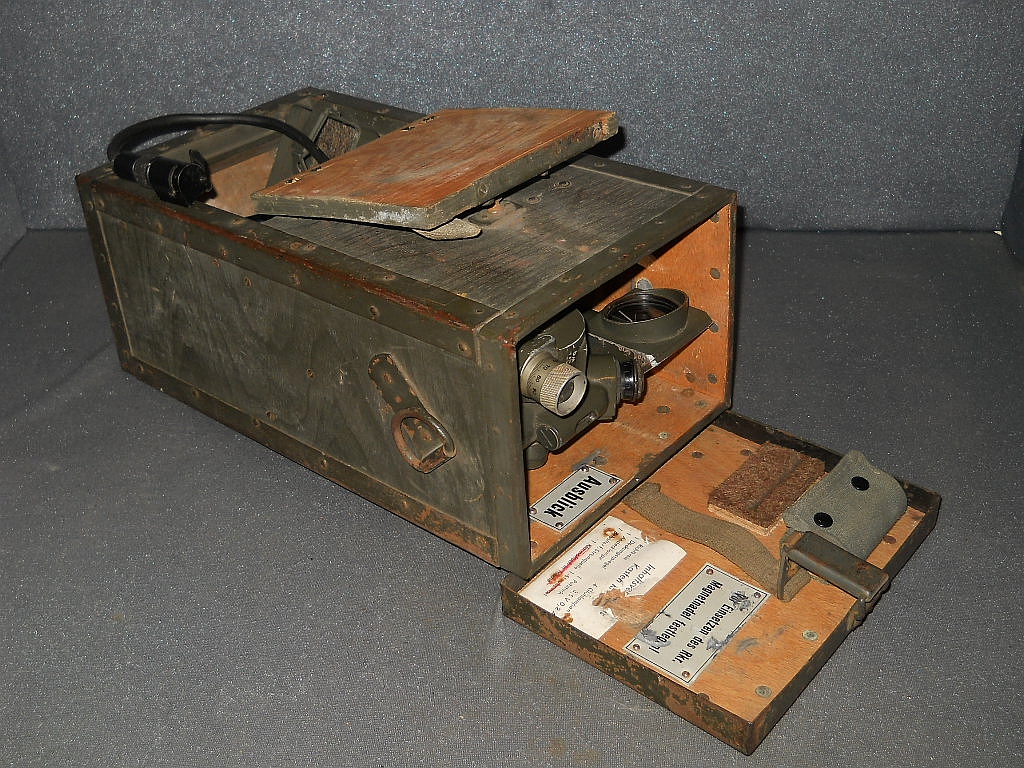

 Transportbox aus Holz mit abgekürzter Beschriftung RKR 31.

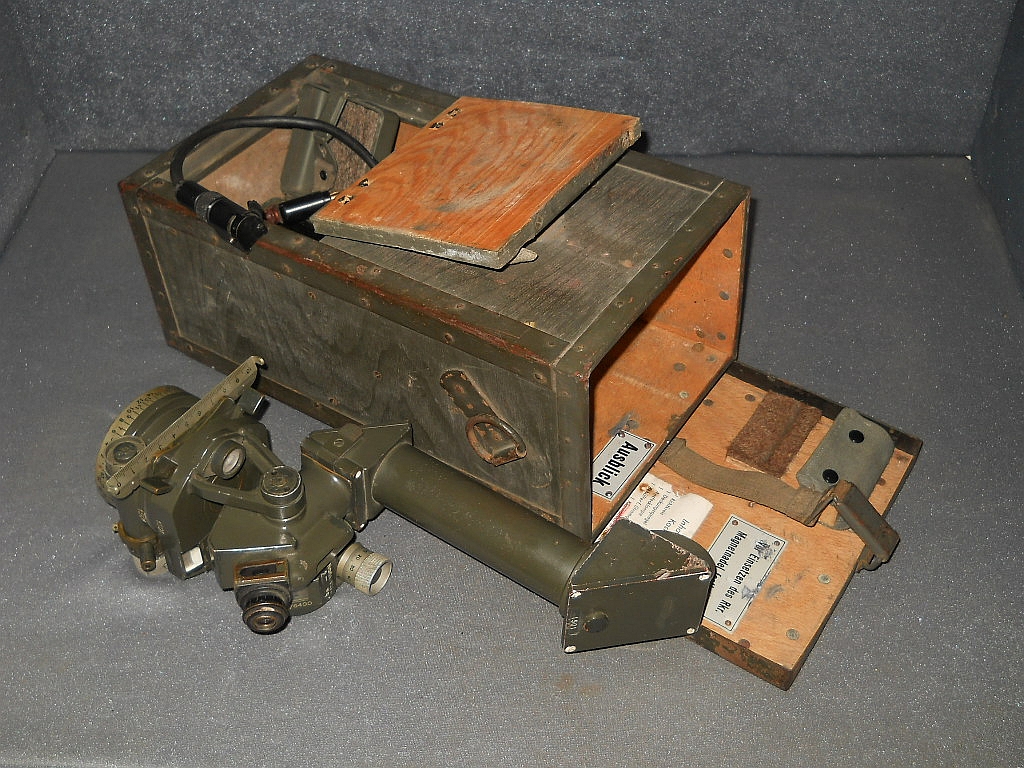

Sie hat zwei getrennte Bereiche zur Unterbringung des
Zubehörs.

Im größeren Bereich mit von oben zugänglichen Deckel be-
findet sich der Richtkreis und der Deckungsspiegel.

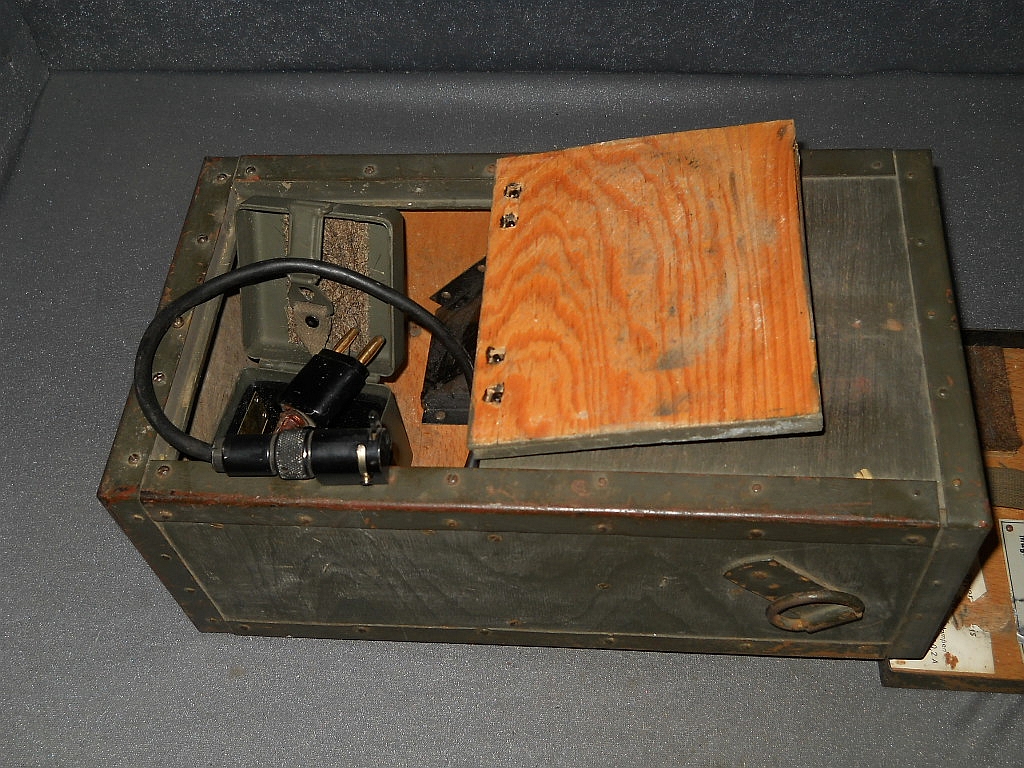

Im vorderseitigen Fach ist der Batteriekasten mit Kabel für
die Strichplattenbeleuchtung gelagert.

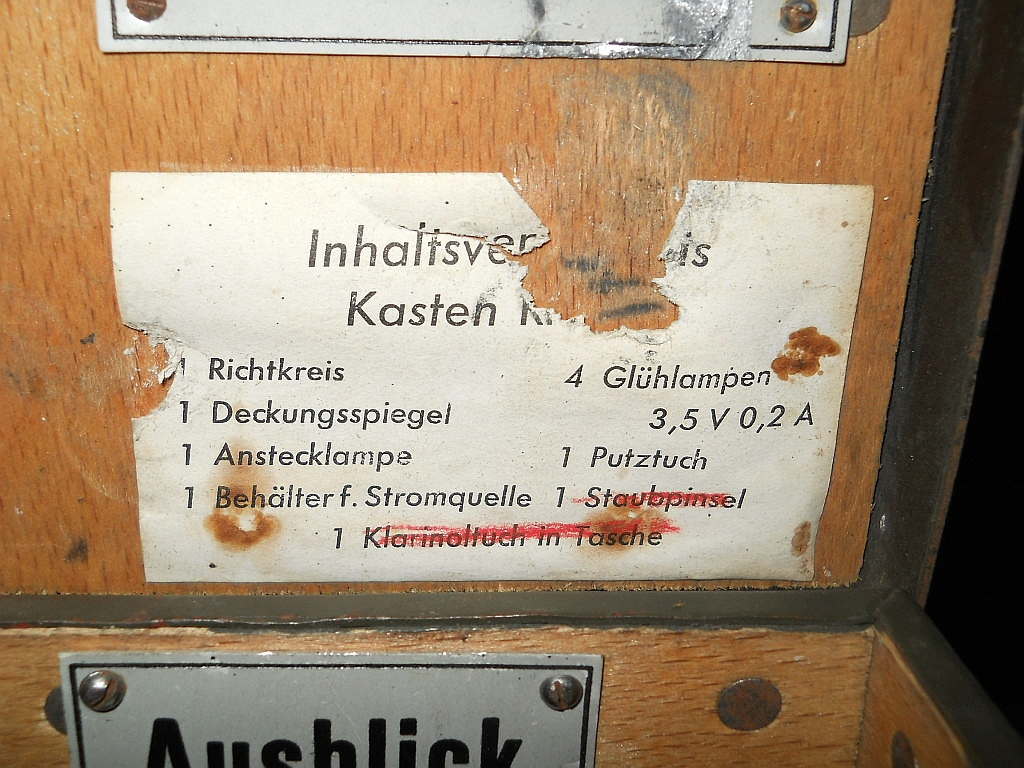

Im Inneren befindet sich eine Auflistung aller zugehörigen
Teile.

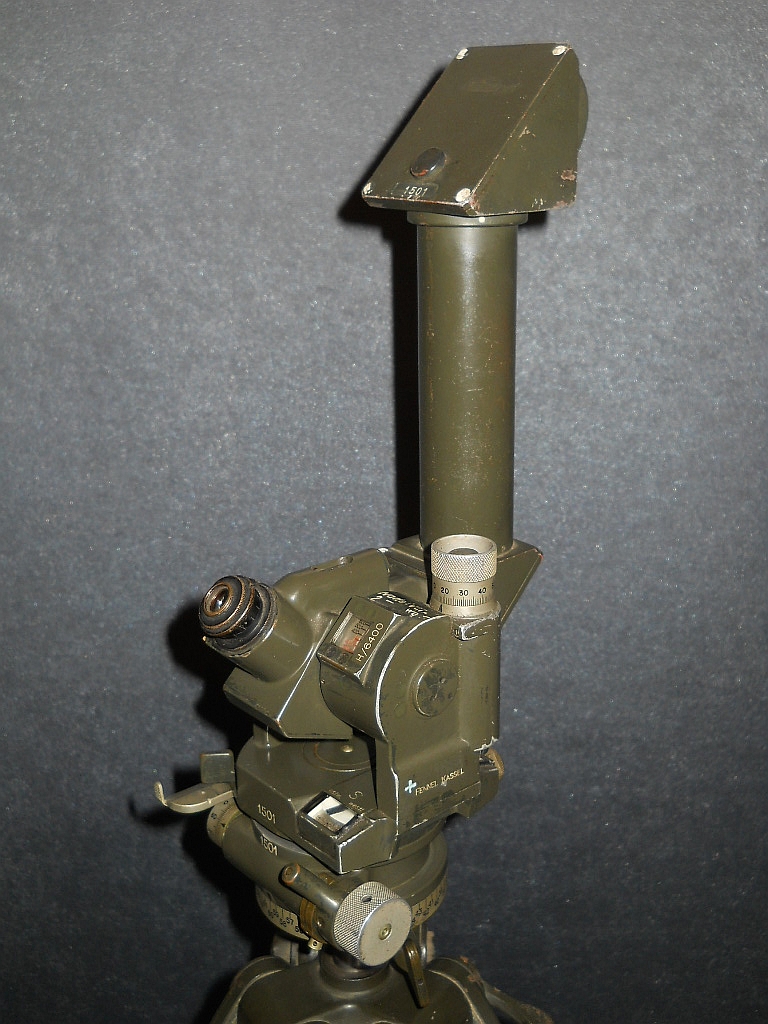

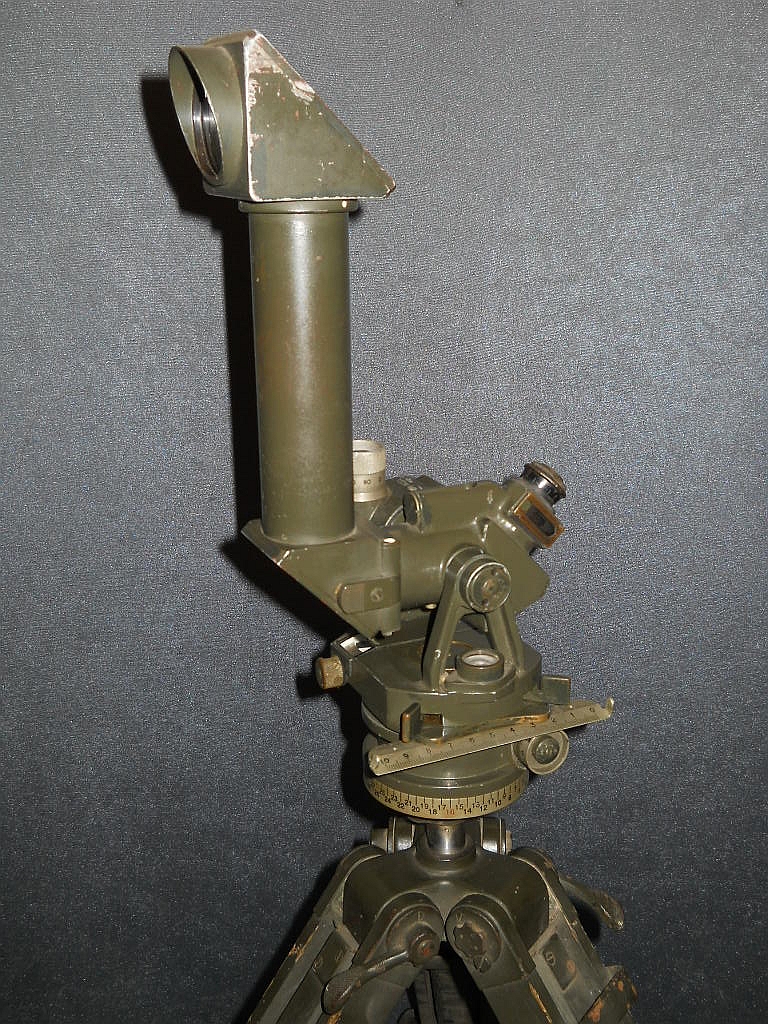

Der Richtkreis ist ein theodolitähnliches Winkelmessgerät
mit Richtfernrohr und aufsetzbarem Deckungsspiegel.

Er verfügt über einen Seiten- und Höhenwinkelteilkreis, so-
wie einer Bussole zur Festlegung des Seitenwinkels.

Der Richtkreis wurde in der Feldartillerie zur Feuerleitung
von Artilleriewaffen eingesetzt.

Der Rkr 31 wurde ab 1931 hergestellt. Er wurde 1940 durch
den Rkr 40 ersetzt.

Der Hersteller ist Otto Fennel Kassel. Die Firma wurde 1851
gegründet und ist weltbekannt durch die Herstellung von
Vermessungsinstrumente.

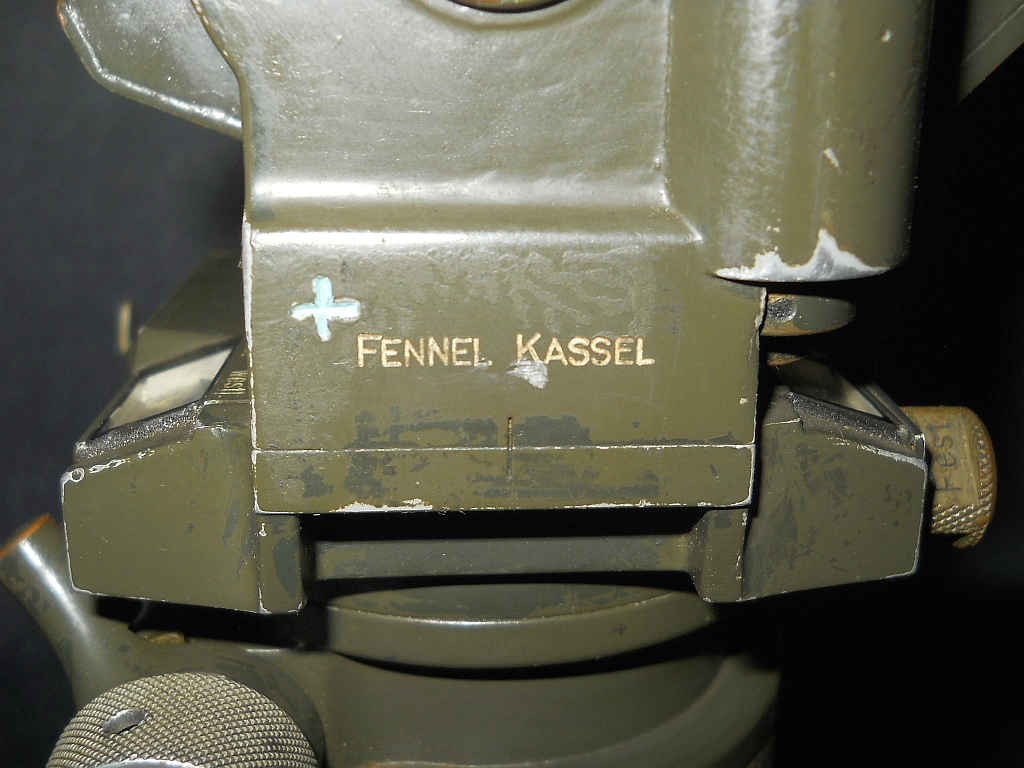

Die Kältefettmarkierung + ist das Instrumentenfett 1442.
Es war das Standardfett ab 1942 mit einer Kältebeständigkeit
bis - 40°.

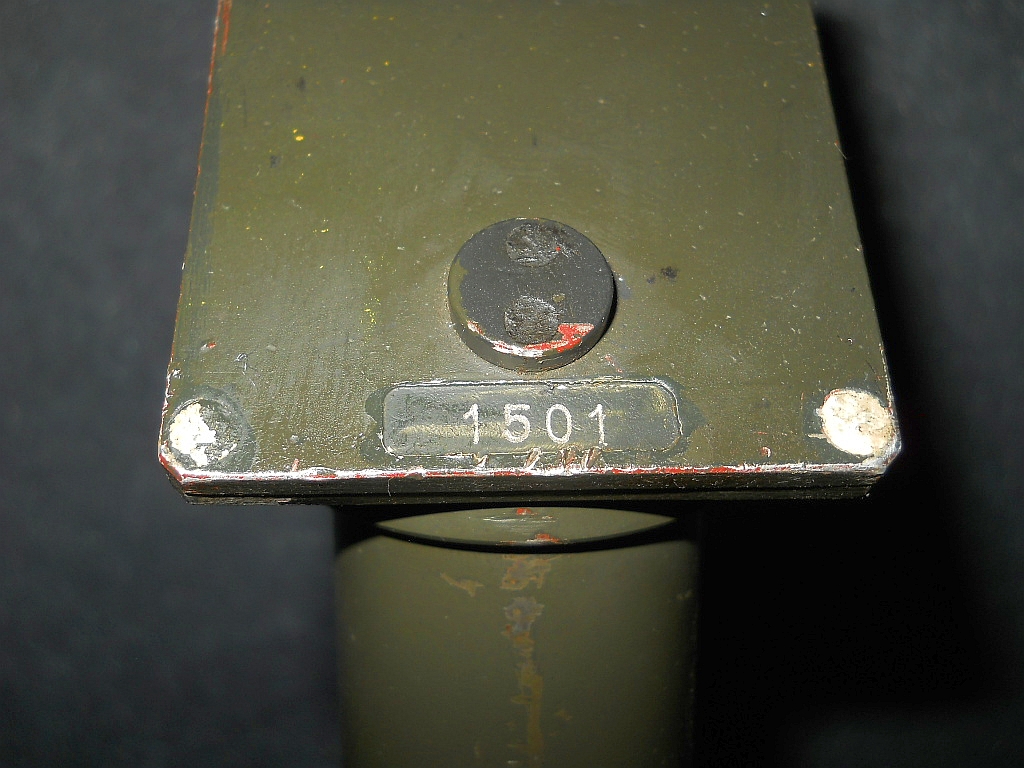

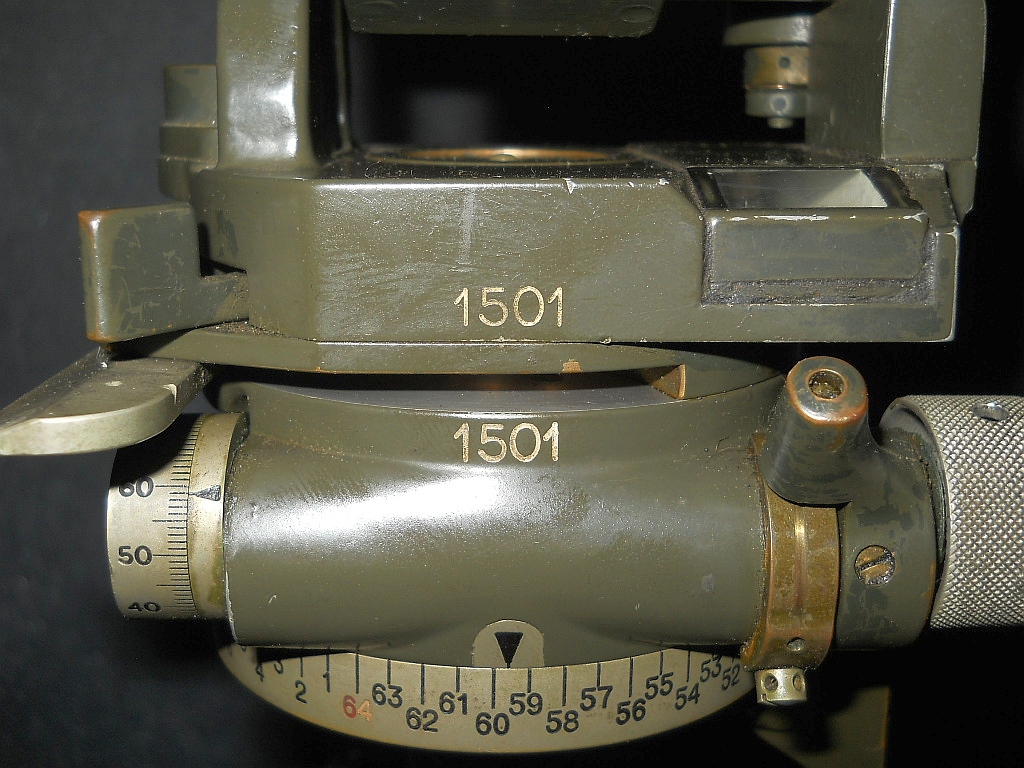

Richtkreis, Fernrohr und Deckungsspiegel sind Nummern-
gleich und haben die Seriennummer 1501.

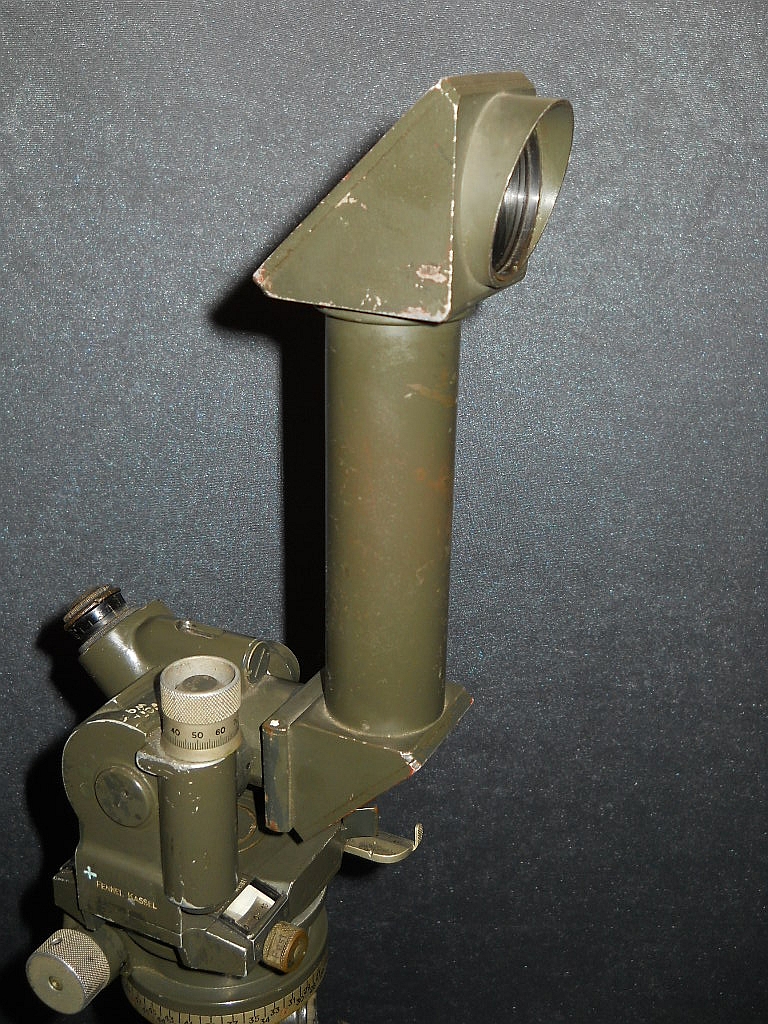

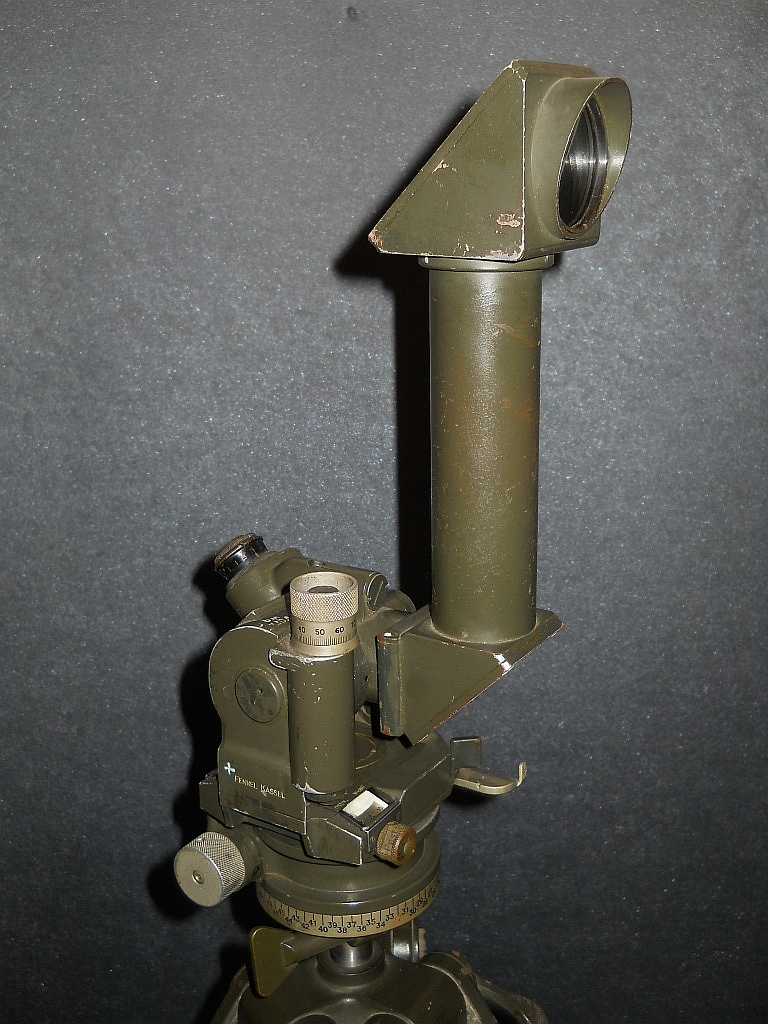

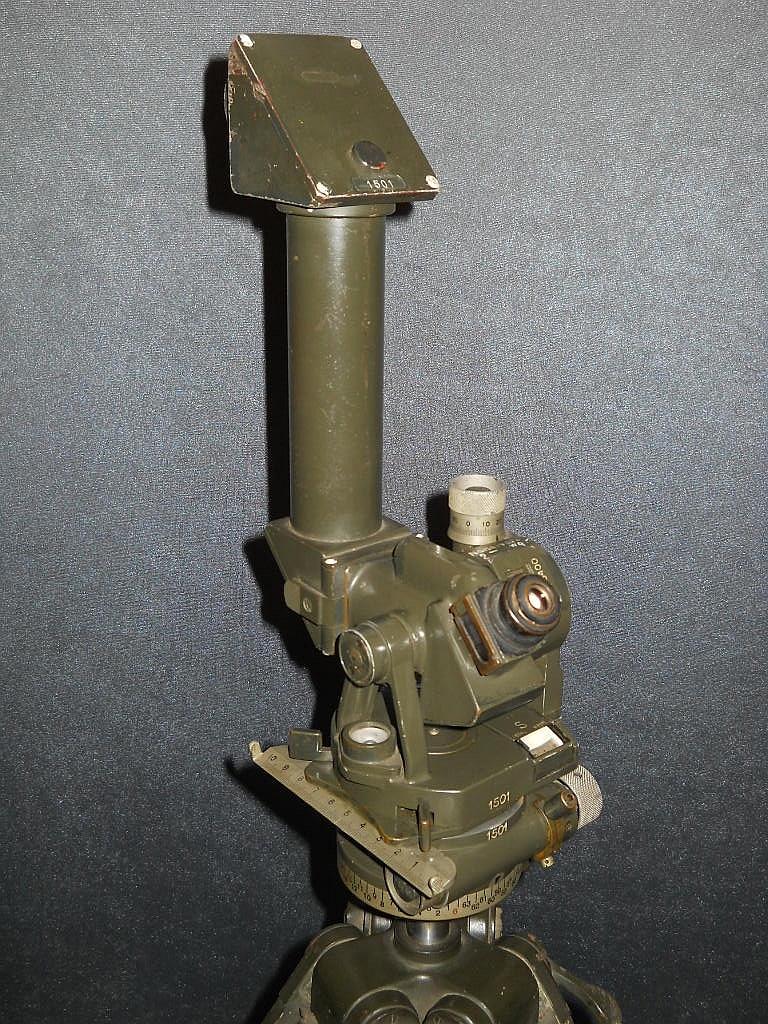

Der abnehmbare Deckungsspiegel zur Beobachtung aus einer
Deckung ist mit einer Schwalbenschwanzführung auf dem
Richtkreis aufgesteckt.

Das Fenster für die Strichplattenbeleuchtung.

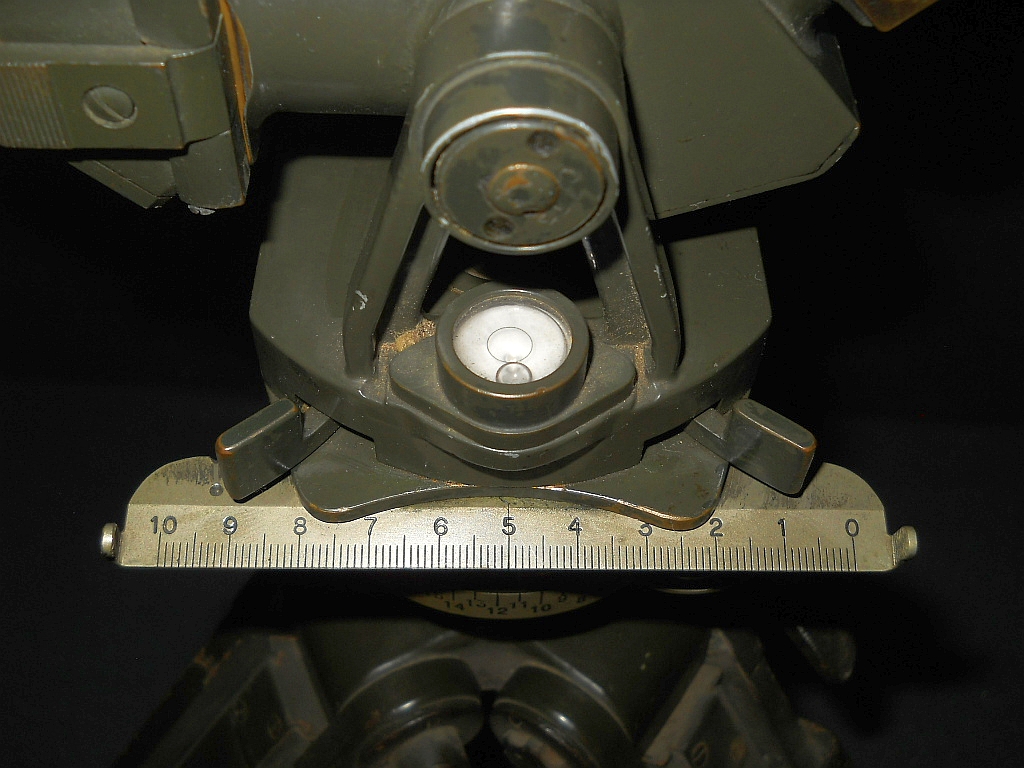

Die Dosenlibelle zur horizontalen Nivellierung des Gerätes.

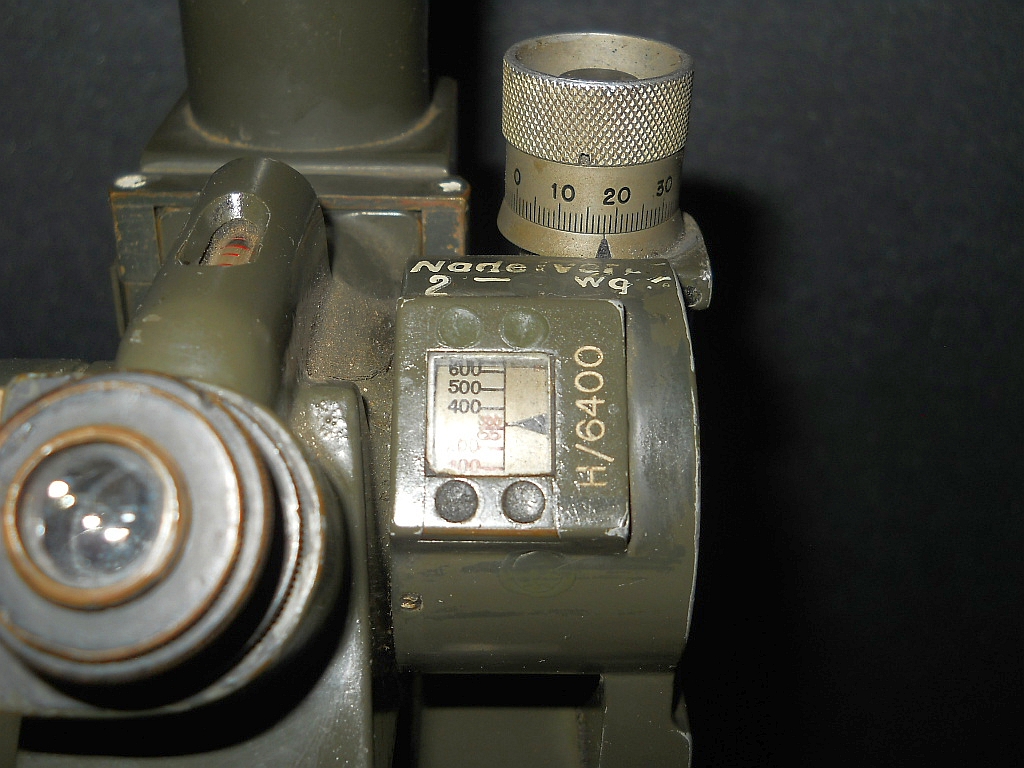

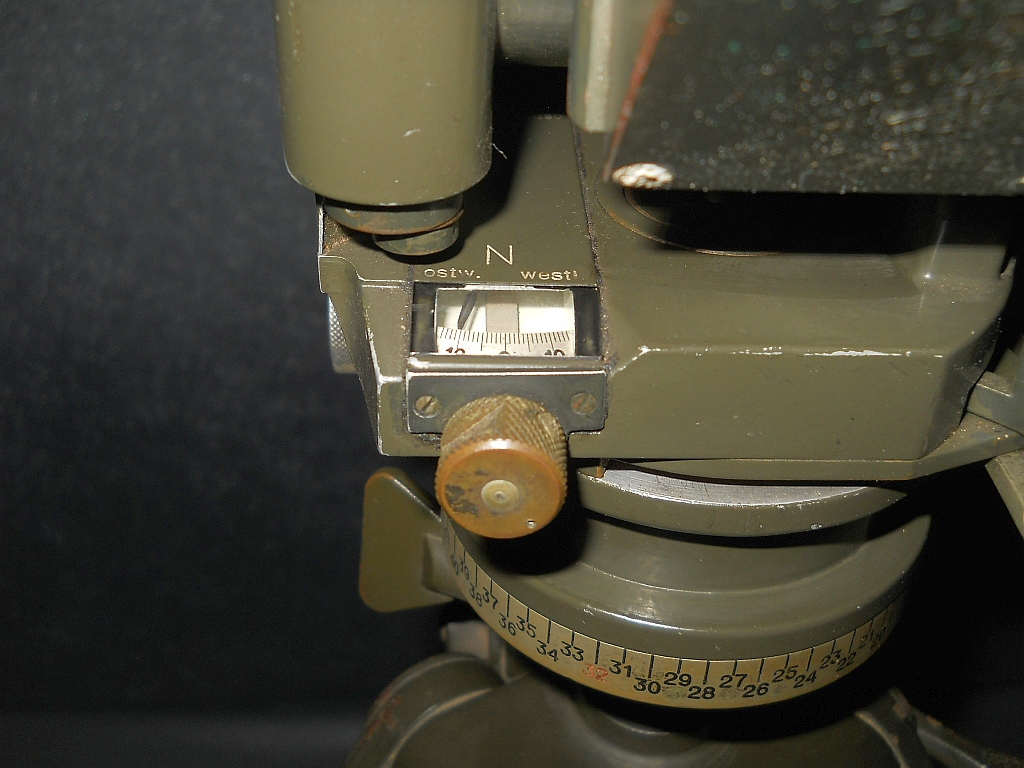

Die Bussole zur Ausrichtung des Seitenwinkels. Die Kompass-
nadel ist durch drehen des Rades zum fixieren.

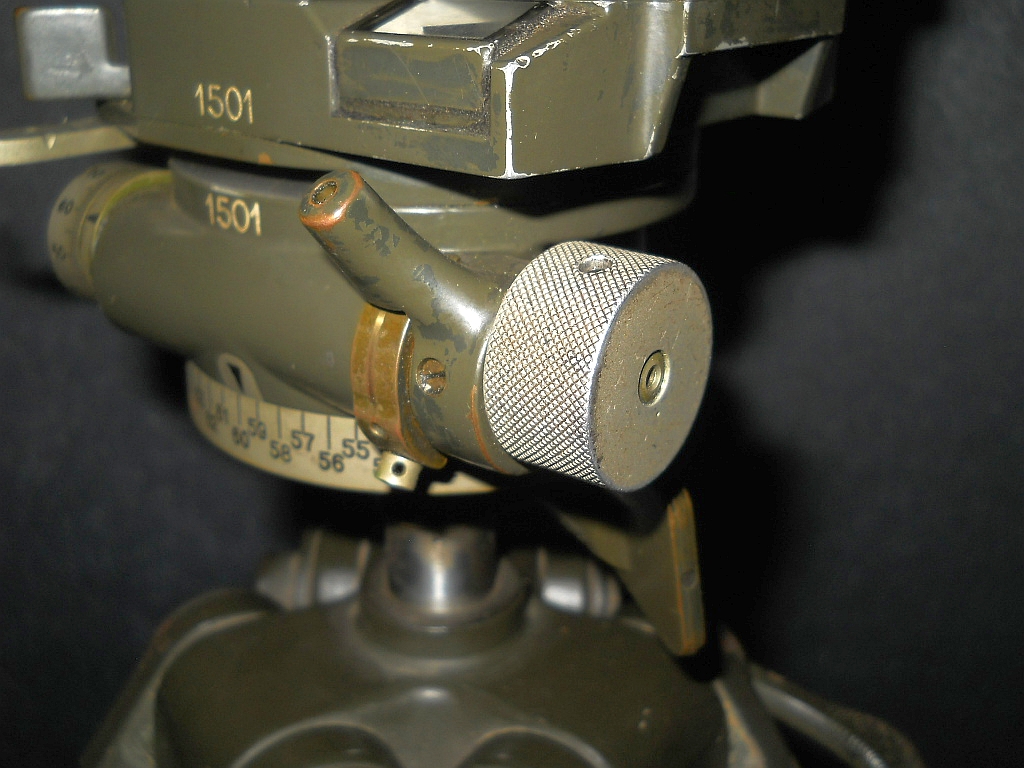

Rad zur Verstellung des Seitenwinkels.

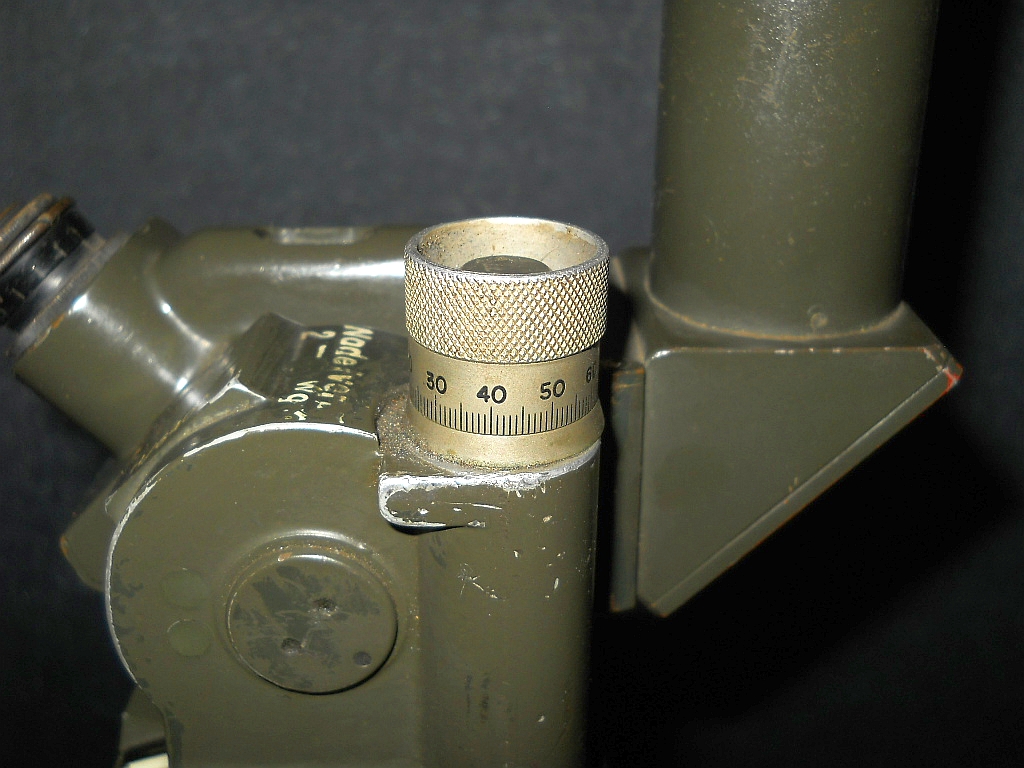

Rad zur Verstellung des Höhenwinkels.

Skala zum Ablesen des Höhenwinkels.

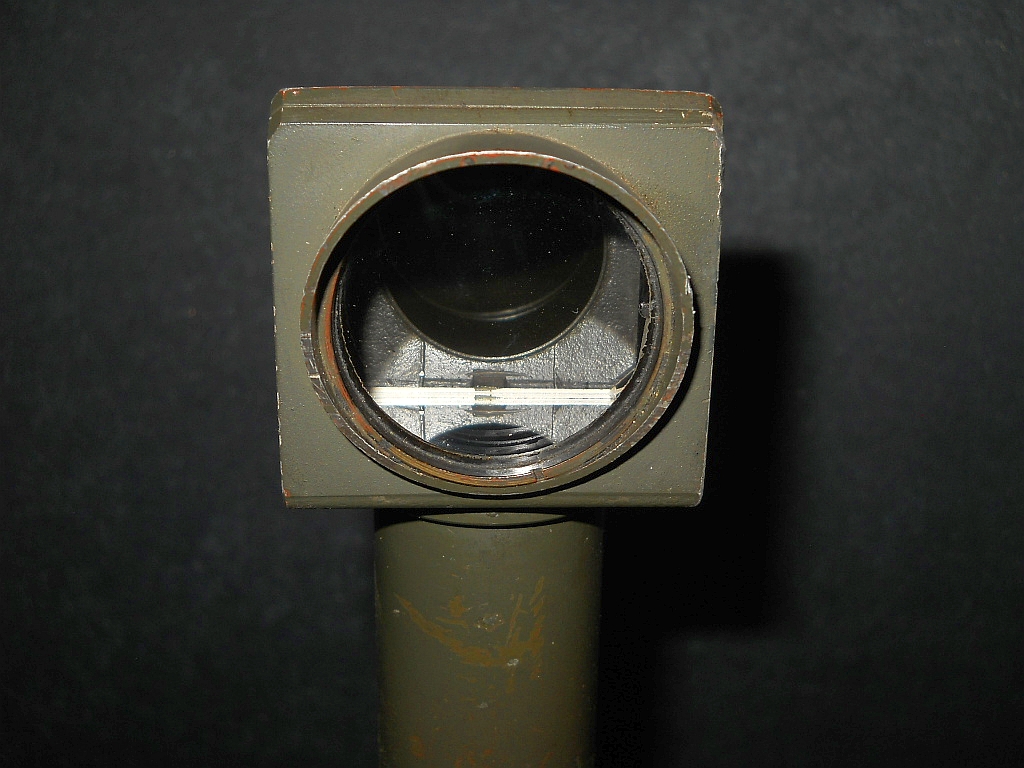

Das Objektiv vom Deckungsspiegel mit 40 mm Durchmesser.

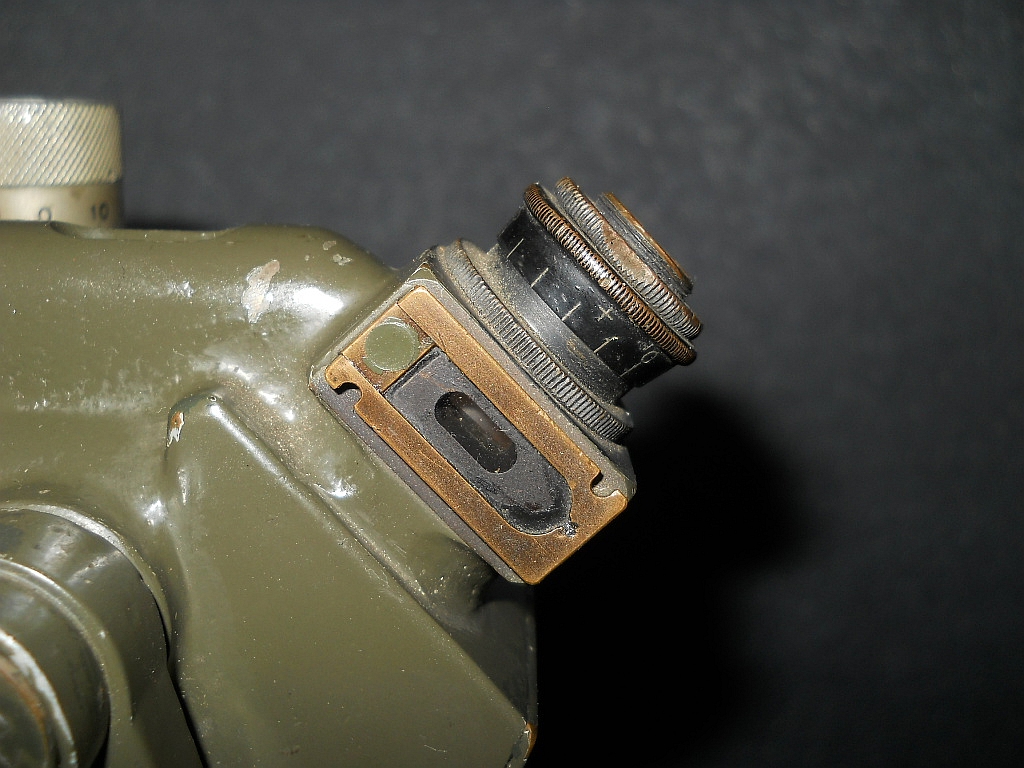

Die Durchsicht mit Strichplatte.

Höhe = 33 cm, Breite = 10,5 cm, Gewicht = 3000 g.
Abmaße Holzkasten L x B x H = 19 cm x 14 cm x 34 cm.
Gesamtgewicht mit Tansportbox 5095 g.
